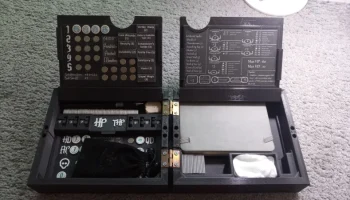

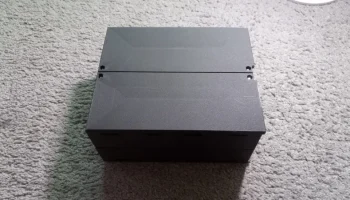

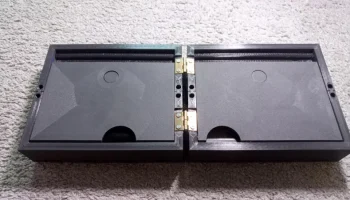

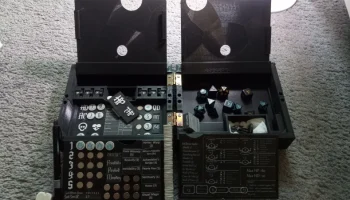

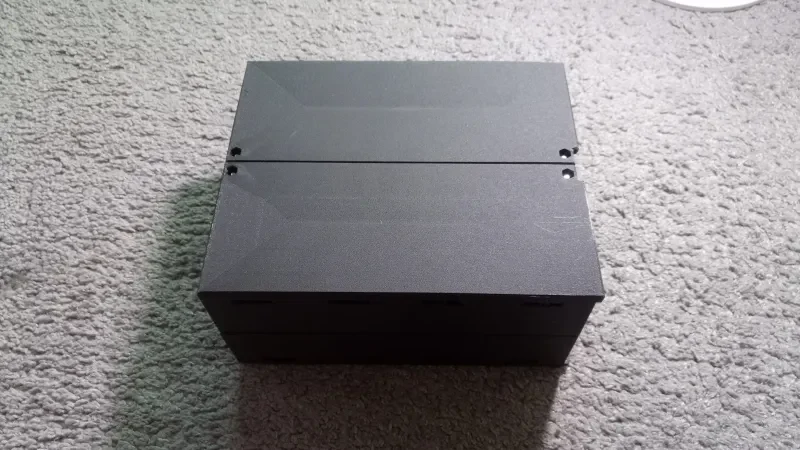

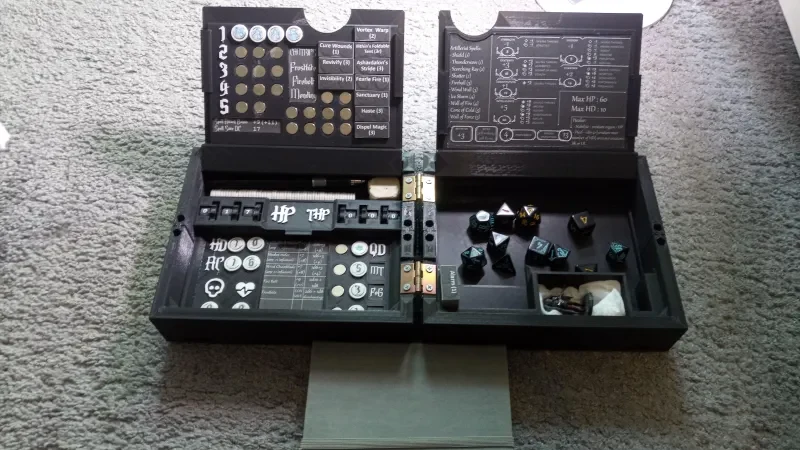

Коробка с игрой Dungeons and Dragons 5e. Модульная констр...

Коробка с игрой Dungeons and Dragons 5e. Модульная конструкция.

Как распечатать:

PLA, 20% заполнения должно быть хорошо, но вы можете пойти и ниже. Я рекомендую печатать оболочку ниже, и, возможно, лучше использовать 4 стены для оболочки (и соединителей оболочки).
Я рекомендую использовать для пружин PETG (или что-нибудь более устойчивое к изгибу, чем PLA, но при этом достаточно жесткое).
Слоя 0,16 должно быть достаточно для большинства деталей, за исключением пружины, шлифовального барабана и шлифовальной стенки. Шлифованные детали будут сцепляться друг с другом, поэтому, чтобы предотвратить чрезмерное склеивание, я напечатал их с высотой слоя 0,04. Таким образом Spring будет более устойчива к разрушению.

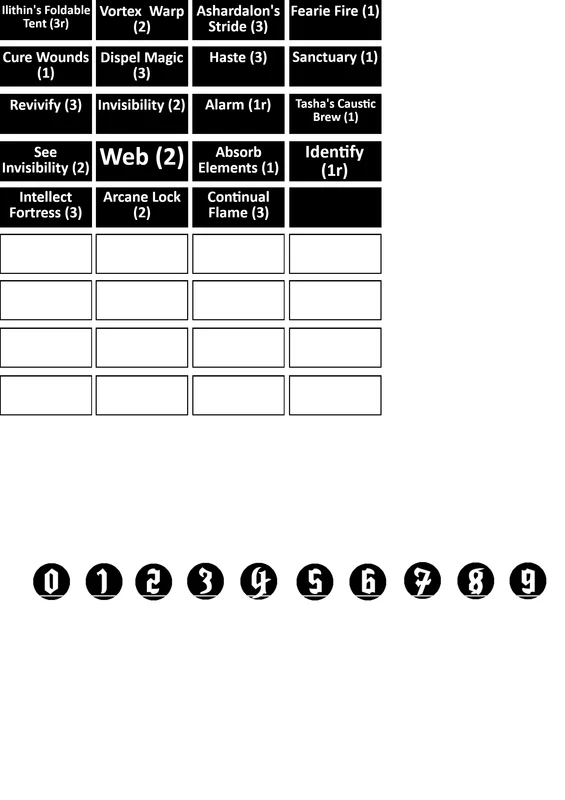

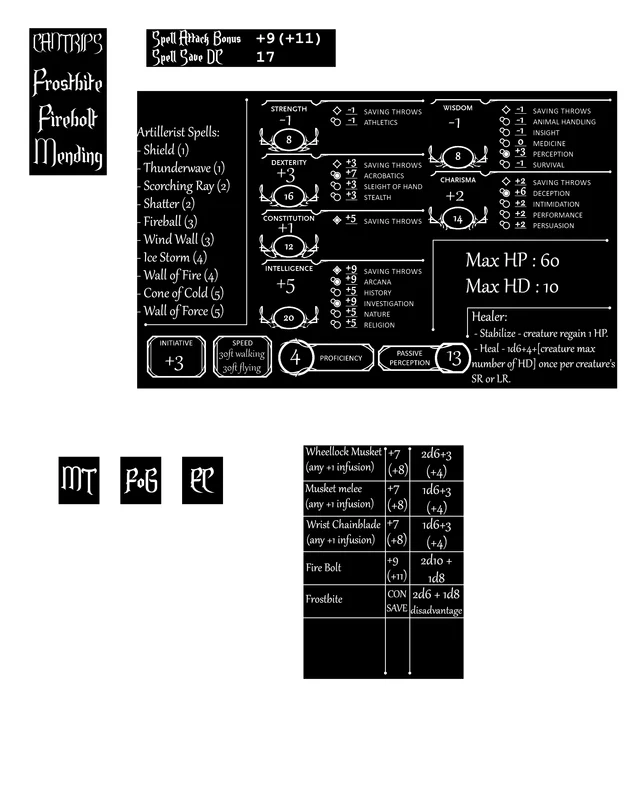

Пластины предназначены для печати со сменой нити (черная → белая) для букв (или цифр). Вам нужно поставить паузу в gcode или приостановить ее вручную сразу после того, как поверхность пластины будет готова и останутся только буквы, а затем выполнить быструю замену нити.
Распечатайте болгарки зубьями вниз.
Распечатайте на пару пружин больше, чем нужно (я сломал 2 при сборке и разборке).
Остальные вещи печатайте по правилу: В открытой коробке вверх должно быть обращено примерно к вам (не применять для сборки пальцевых палочек, только пластины и крупные детали.
Распечатайте аксель горизонтально и отшлифуйте его (или осторожно используйте нож), чтобы он свободно прилегал. Или, если ваш принтер может печатать его вертикально, обязательно сделайте это, мой отпечаток начал качаться примерно на 70% высоты, поэтому я напечатал его горизонтально.

Список запчастей:

По 1 каждой детали, кроме следующих: пружина, нажимной палец, нажимной палец, перегородка, сепаратор, ось, зажим, соединитель.
6 пружин, большой палец, барабанный барабан, перегородка, сепаратор
2x аксель
4x разъем
15x клип
Множество магнитов(неодимовые) 10мм х 1мм.

Непечатаемые части:

16 гаек и винтов (свои я купил в Кастораме, они имеют длину примерно 2 см [резьба 18 мм] и толщину 3 мм. Будьте осторожны с длиной резьбы, потому что отв��рстия для винтов в петлях имеют диаметр около 16 мм, поэтому, если у вас есть короче, они могут не закрутиться должным образом.

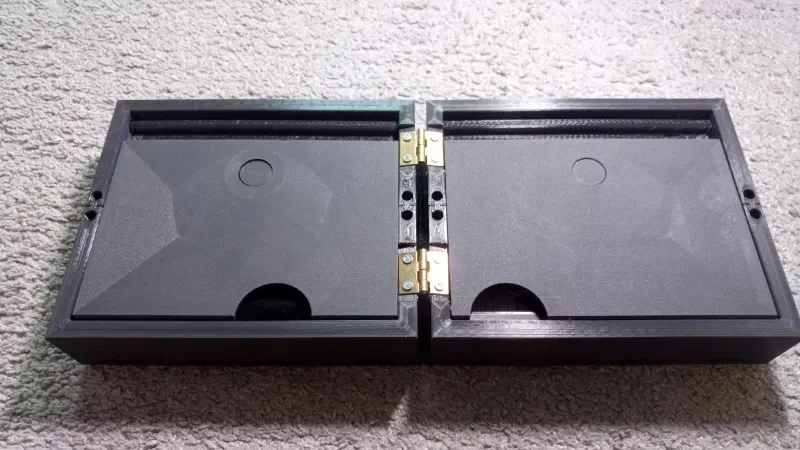

2x петли (их я тоже купила в Кастораме, они для мебели [наверное ;)]. Вы можете поискать похожие или просто отредактировать модель под другие. Если вы редактируете модель, обратите внимание на выступающий элемент ниже, он предназначен для предотвращения угла открытия выше 90 градусов)

Сборка:

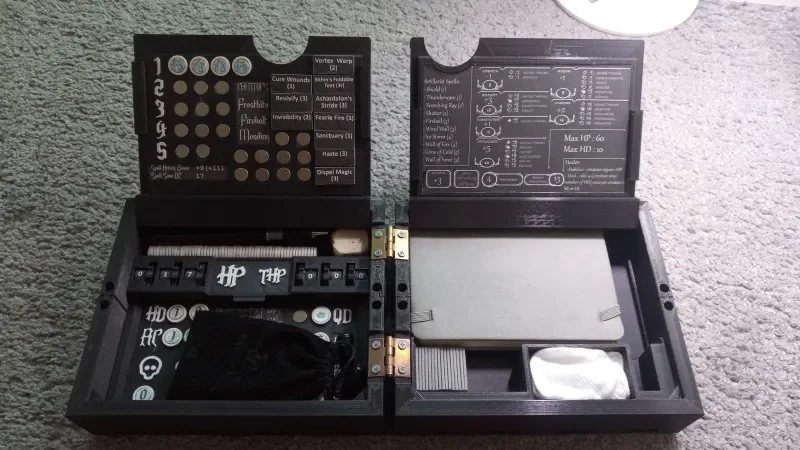

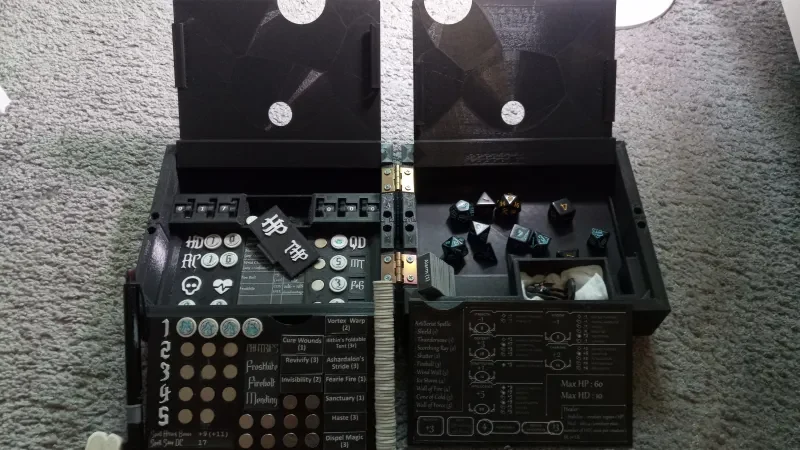

Большую часть вещей вы можете понять по картинке, но я дам несколько советов.
— при креплении пластины к верхней части ее необходимо немного согнуть и вдавить. То же самое касается и маленькой средней пластины, но она немного сложнее. Я спроектировал место под надписью «hp thp» для хранения запасных частей для больших пальцев, но вы можете использовать его и по-другому (но его тоже неудобно открывать).

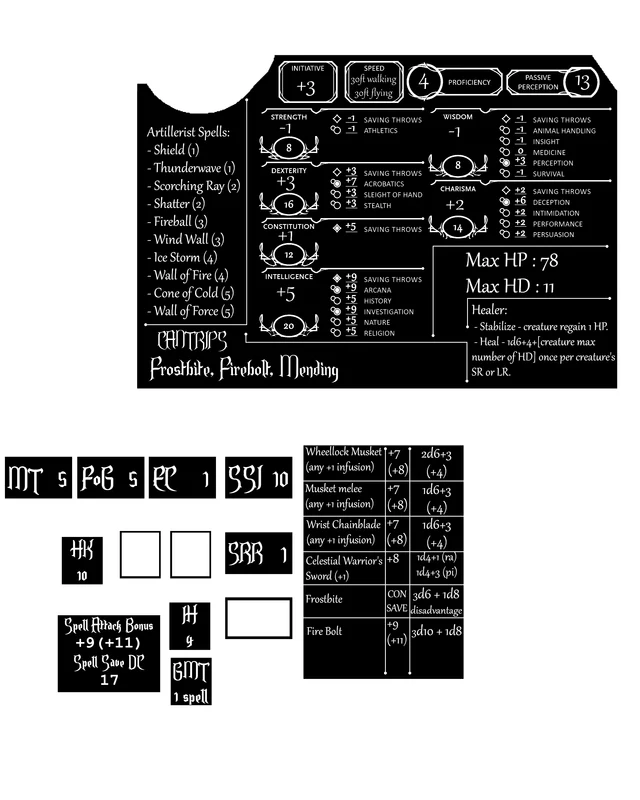

— магниты. Сначала используйте суперклей или аналогичный. Во-вторых СМОТРИТЕ НА ПОЛЯРНОСТЬ!!! ;). В-третьих, магниты не должны соприкасаться, поэтому часть символа/текста/цифры должна быть приклеена к магниту (т. е. магнит на жетоне и бумага на магните).
— большие пальцы (о боже, почему?). Это самая сложная часть. Барабан и стенки рамы имеют выступы, которые необходимо соединить с шлифовальными машинками (на шлифовальных станках они не пропечатаны, чтобы обеспечить возможность замены). Во-первых, на обычном принтере напечатайте номера для миниатюрных изображений и приклейте их к ним (следите за тем, чтобы приклеить их в правильной ориентации, так как левая и правая должны быть зеркальными). Во-вторых, шаги:
1. Получите большой палец
2. Вставьте молоток в более глубокое положение и соедините эти 5 «зубцов» друг с другом.
3. Положите на него шлифовальную стену так, чтобы ее «зубы» были направлены наружу (в сторону стены каркаса).
4. Вставьте пружину в другую сторону ручки так, чтобы ее плоская сторона была направлена ​​наружу от ручки.
5. Вставьте детали в раму (вы можете использовать бумагу [или что-то подобное], чтобы временно положить ее между рамой и узлом большого пальца, чтобы легче вставить ее, а затем вытащить ее)
6. Убедитесь, что рама правильно зафиксировалась с узлом большого пальца (зубьями) (чтобы «помочь им», можно использовать иглу).
7. Вставьте сепаратор между пружиной и рамой (здесь также поможет игла).
8. Повторите пункты 1-7 3 раза и просуньте аксель в отверстие сбоку.
9. Измените сторону рамы и повторите шаги 1-8.
-Свинтите детали корпуса (верх + низ) вместе на последнем этапе (или перед добавлением верхних поворотных частей, это
