Это незавершенная работа и модуль для всего проекта часов, посвященного зубчатой ​​передаче.

Конструкция зубчатой передачи часов

Я хотел разработать это, исходя из первых принципов, чтобы понять, как все это работает и сочетается друг с другом. После большого количества чтения я решил попробовать разобраться с этим на доске и калькуляторе, и на этом все закончилось тем, что я изначально считал рабочим решением.

Таким образом, спусковой механизм с 30 зубцами и маятником тикает с двухсекундным циклом с 30 зубцами, совершая один оборот за 30 секунд, поэтому секунды сортируются, как только у вас есть настроенный маятник и спусковой механизм.

Таким образом, эта конструкция стремилась иметь все шестерни, то есть маленькие с 8 зубьями, поэтому первая шестерня и шестерня с 60 зубьями дают передаточное число 7,5, то есть 60/8 = 7,5. Второй набор — 64/8=8, поэтому сочетание двух передаточных чисел ��оставляет 7,5*8=60, что дает минутное колесо, которое затем совершает один оборот каждые 60 минут, то есть третье колесо.

Итак, с этого момента вы стремитесь заставить следующее колесо совершить один оборот за 43 200 секунд, то есть за 12 часов, и оно сможет привести в движение часовую стрелку.

Когда я в конце концов это понял, я подумал, что все уже сделано, и осталось только составить это.

Передаточное число работает, но есть сбой в установке данной конструкции. Положение штифта шестерни 3 перекрывается с поверхностью шестерни. Решение ясно: шестерни должны иметь больше зубьев для поддержания передаточных чисел, я учту это в следующих расчетах и ​​проектировании.

Вторая итерация

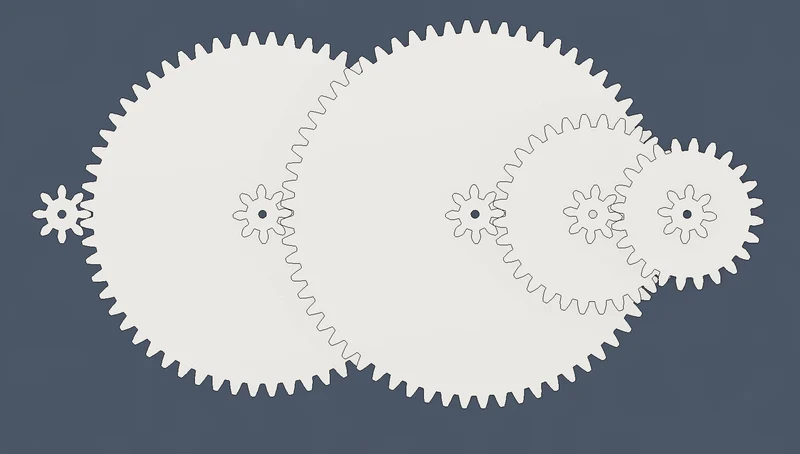

Выше показана вторая итерация конструкции с рассчитанными часовыми шестернями увеличенного радиуса.

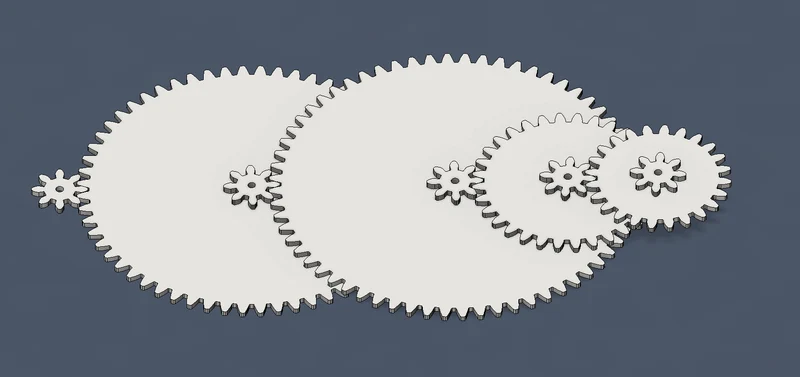

Чертеж проекта выглядит так, а визуализированные модели — так:

Вы можете скачать полную модель Fusion 360 здесь: https://a360.co/3S6jP9S. Stl-файлы доступны для печати и называются: «Итерация трансмиссии 2 v2».

Для установки этих шестерен вам понадобятся валы диаметром 4 мм.

Я планирую включить эту зубчатую передачу в проект часов.

Я также добавил компактный макет, над которым собираюсь работать, чтобы добавить спусковой механизм и компоненты привода часовой и минутной стрелок.

Это создает те тайминги, которые я искал, но требует много дополнительной работы и перевода стрелок привода на часы и минуты. В идеальном сценарии минутная и часовая шестерни были бы на одном и том же валу, а передаточные числа между второй промежуточной шестерней и часовой шестерней все равно достигали бы уменьшения на 12 и создавали бы комбинированное размерное смещение, чтобы снова выровнять шестерню с минутным валом.

В этот момент меня осенили удивительные достижения изобретателей, которые уже почти 400 лет назад изобретают механические часы без CAD и математических инструментов, которыми мы располагаем сегодня.

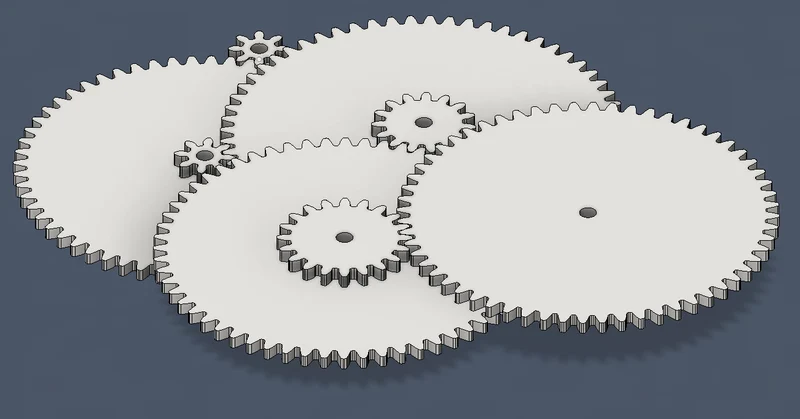

План расположения с перекрытием минут и часов

Я начал с новых передаточных чисел, которые давали мне одинаковое смещение между ведущей шестерней и ведущей шестерней, сохраняя при этом передаточное число 1:4 и 1:3, которое объединяло ступени понижения конечной передачи 1:12.

Название шестерни Передаточное число зубьев шестерни
1. Esc 32 8 -
2. Интеллект 1 60 8 7,5
3. Минуты 64 20 8
4. Интеллект 2 60 16 3
5. Часов 64 — 4

Столбец соотношения имеет ключевое значение. Передаточное чи��ло рассчитывается для второй передачи «Int 1» путем взятия 60 зубьев, разделенных шестерней шестерни 1, «Esc» с 8 зубьями, что дает 7,5, при этом 7,5x8 дает 60 для минутного редуктора и 3x4 дает 12 для редуктора часовой стрелки.

Итак, теперь мы можем привязать минутную стрелку непосредственно к валу минутной шестерни, а часовую стрелку — непосредственно к полому валу, удерживающему часовую стрелку.

Теперь все готово для моделирования трансмиссии.
