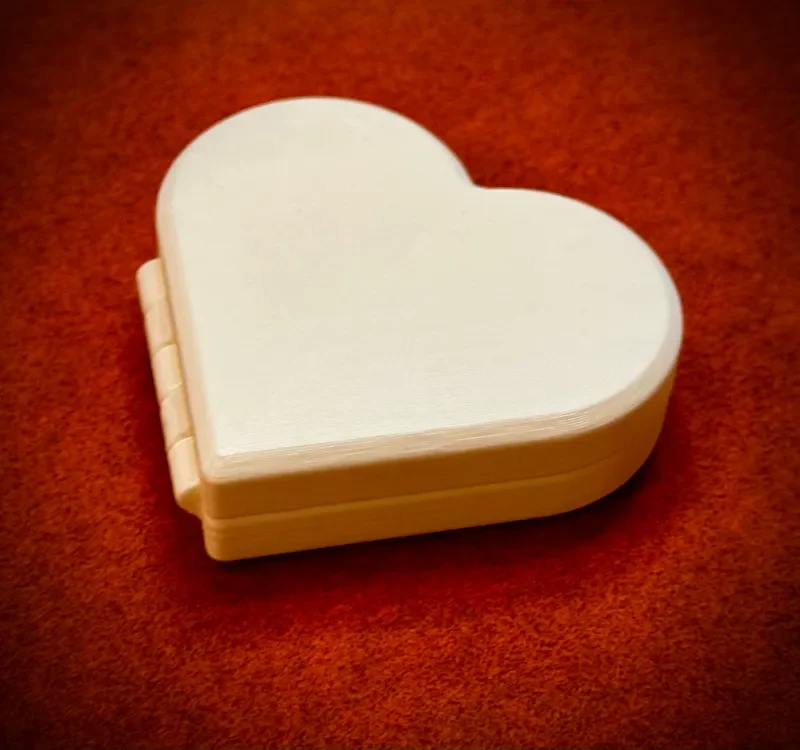

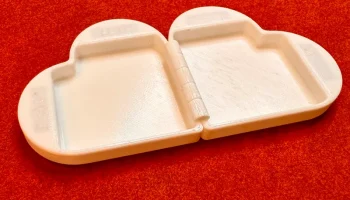

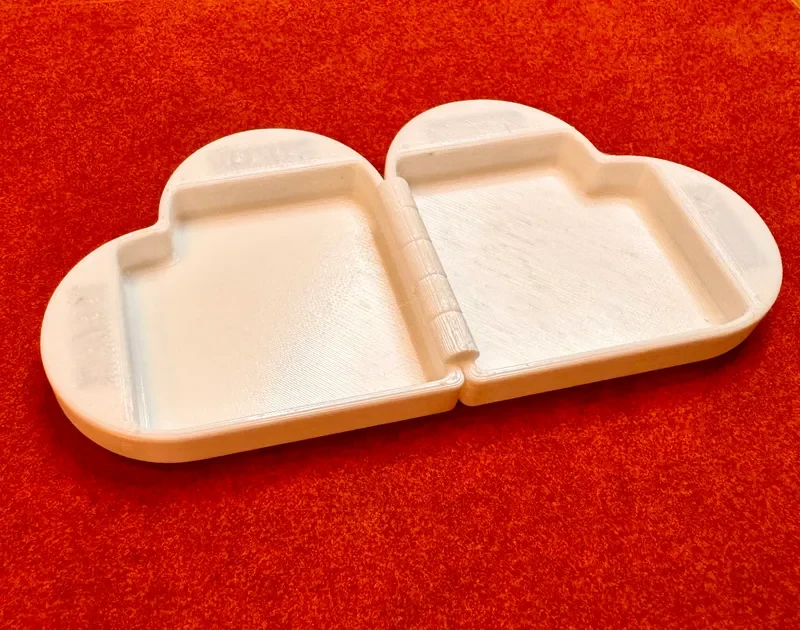

Коробка в форме сердца с петлями и инкапсулированными маг...

Инструкции по печати:

Инкапсуляция магнитов в PrusaSlicer осуществляется путем приостановки печати перед слоем, который их покрывает:

Нарежьте файл 3mf в соответствии с вашими предпочтениями.
Прокрутите до первого слоя, который будет покрывать магниты.
Щелкните правой кнопкой мыши кнопку, прикрепленную к полосе прокрутки, и выберите «Пауза».
Введите любой текст, который должен о��ображаться на экране принтера.
Повторно нарезать.
Распечатайте модель и вставьте магниты, когда она приостановится.
Возобновите печать. Наслаждаться!

Файлы 3mf и gcode включают следующие параметры:

Размер коробки указан для каждого файла. Глубина коробки равна полной глубине в закрытом состоянии.
Допуски на петли 0,15 мм.
Общие (магнитные) допуски 0,10 мм.
По поводу магнитов:
Доступна модель магнитного тестера, поэтому вы можете опробовать прилегание магнита, прежде чем приступать к печати всей коробки.
Доступные размеры магнитов:
Цилиндрический магнит 1: диаметр 6 мм, глубина 2 мм.
Прямоугольный магнит 1: глубина и ширина: 3,175 мм (1/8 дюйма), длина 6,35 мм (¼ дюйма) (Эти магниты доступны здесь)
Скоро появятся новые размеры магнитов! Добавляйте свои запросы!
Допуск магнита должен плотно прилегать и требовать небольшого усилия для вдавливания. Это помогает предотвратить выскакивание магнита и его прикрепление к печатающей головке.
Если допуск для вас слишком велик и вы не можете выполнить параметризацию, попробуйте уменьшить все это на несколько процентов. Коробка будет меньше, но и допуски тоже.

Дайте мне знать, если вы хотите, чтобы я создал для вас какие-либо файлы с указанными параметрами в соответствии с вашими потребностями.

Параметрический файл

Сначала выберите цилиндрические (также известные как круглые) или прямоугольные магниты.

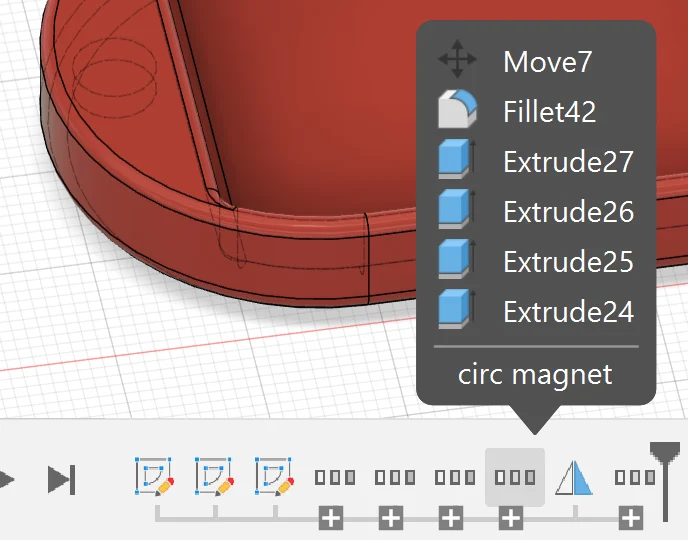

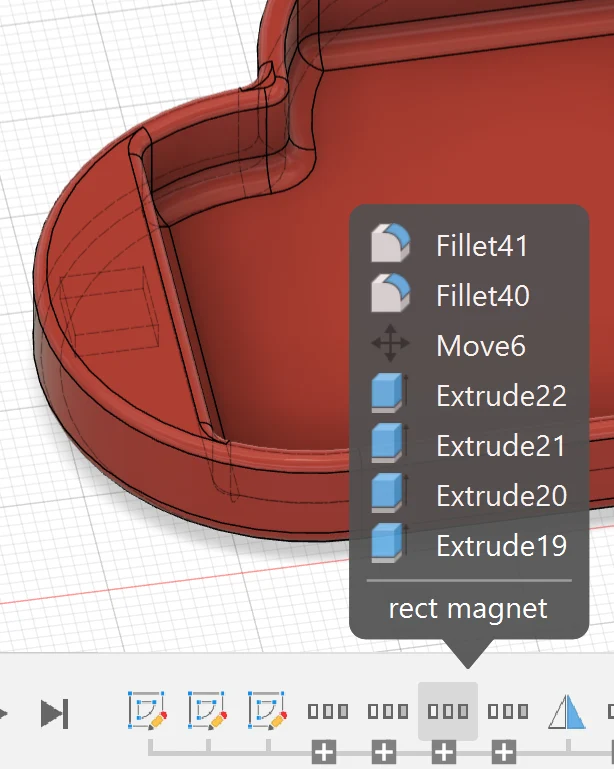

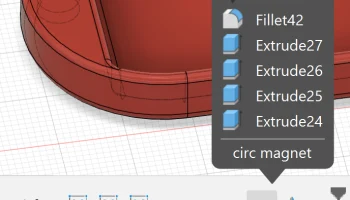

Существует две группы функций: «круговой магнит» и «прямоу��ольный магнит». (Смотрите скриншоты ниже)
Подавите ненужную группу функций.
Отмените подавление нужной группы функций.
Для цилиндрических магнитов обязательно введите диаметр как в параметрах длины, так и в ширине, как описано ниже.

Получите доступ к параметрам в Fusion 360, нажав ИЗМЕНИТЬ > Изменить параметры. Пример смотрите на скриншоте ниже.

Параметрический файл также включает модель магнитного испытания. После того как вы измените параметры магнита, вы можете распечатать это, чтобы узнать, нужно ли вам их корректировать.

Параметры:

box_глубина: глубина ящика в закрытом состоянии.
heart_width: Ширина формы сердца в самом широком месте.
шарнир_диаметр: Разумеется, диаметр шарнира. 6 мм, кажется, хороший размер.
Magnetic_cover_thickness: Толщина стены над магнитом, удерживающей его на месте. Для этого рекомендуется использовать 3 высоты слоя:
Magnetic_length, Magnetic_width, Magnetic_Deep: Как они звучат! Для цилиндрических магнитов укажите диаметр как в параметрах длины, так и в ширине.
Примечание. При изменении размера магнита автоматически изменяется часть формы сердца, в которой размещается магнит. Пожалуйста, дайте мне знать, если у вас возникнут какие-либо трудности с этим.
толерантность_hinges: допуск для петель должен быть немного более щадящим, чем для магнитов. По умолчанию — 0,15 мм.
толерантность_магнит_сайды: для сторон магнитов. По умолчанию установлено значение 0,1 мм.
Важно: необходимо, чтобы магнит плотно прилегал на своем месте, чтобы трение, удерживающее его на месте, было достаточным и не позволяло магниту выскочить и прикрепиться к печатающей головке.
толерантность_магнит_глубина: это допуск на глубину магнита, поэтому вы можете быть уверены, что магниты не торчат вверх, когда печатающая головка пытается пройти через них. Значение по умолчанию — 0,2 мм.
wall_thickness: Как бы то ни было! Это касается всех стен, кроме магнитной крышки.
