Коробка для образцов с крышкой и полностью параметрически...

Представляем универсальный и настраиваемый ящик для хранения, который можно напечатать на 3D-принтере, который я разработал специально для образцов нитей. Эту прочную коробку также можно использовать для хранения различных мелких предметов, что делает ее отличным дополнением к вашим проектам 3D-печати. Полностью параметрический дизайн Fusion360 позволяет изменять размеры, количество отсеков и другие параметры конструкции в соответствии с вашими потребностями.

Просмотрите предоставленные модели и примеры распечаток, чтобы создать ящик для хранения точного размера и размеров, как показано на фотографиях.

Требования

Чтобы распечатать представленную модель, вам потребуются следующие материалы:

Примерно 160 г нити.
Prusament PLA Galaxy Черный
3DJake PLA Прозрачный

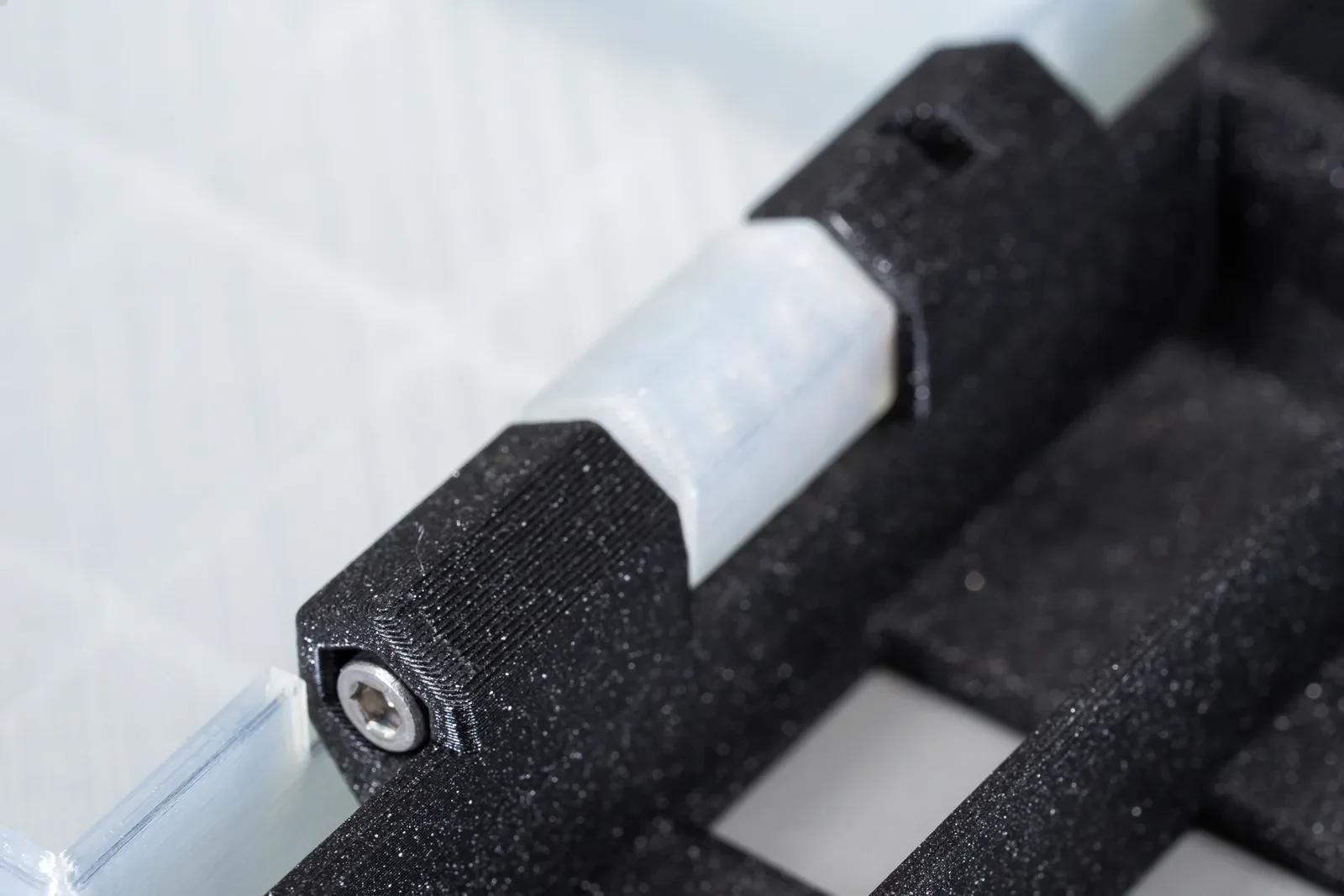

Два винта M3 x 50 мм.
Две шестигранные гайки М3.
Как распечатать коробку

Два примера проекта Prusa Slicer, LR2327-lid Print.3mf и LR2327-box Print.3mf, включены со всеми рекомендуемыми настройками. Вы можете использовать эти проекты напрямую или обратиться за советом к таблице ниже:

Ориентация: Поместите плоские стороны на платформу принтера. При необходимости переориентируйте крышку.
Размер сопла: 0,4 мм, 0,6 мм или 0,8 мм
Высота слоя: 0,2 мм или соответствует размеру сопла.
Материалы нитей: рекомендуется PLA, PETG и другие материалы подойдут.
Периметры: 3 периметра для сопел 0,4 мм, 2 для сопел большего размера.
Заполнение: 15%
Профиль слайсера Prusa: рекомендуется качество «0,2 мм».
Размеры

Представленная коробка предназначена для размещения образцов нитей из базовой системы образцов и имеет следующие размеры:

Ширина: 80 мм
Высота: 32 мм
Толщина: 3 мм

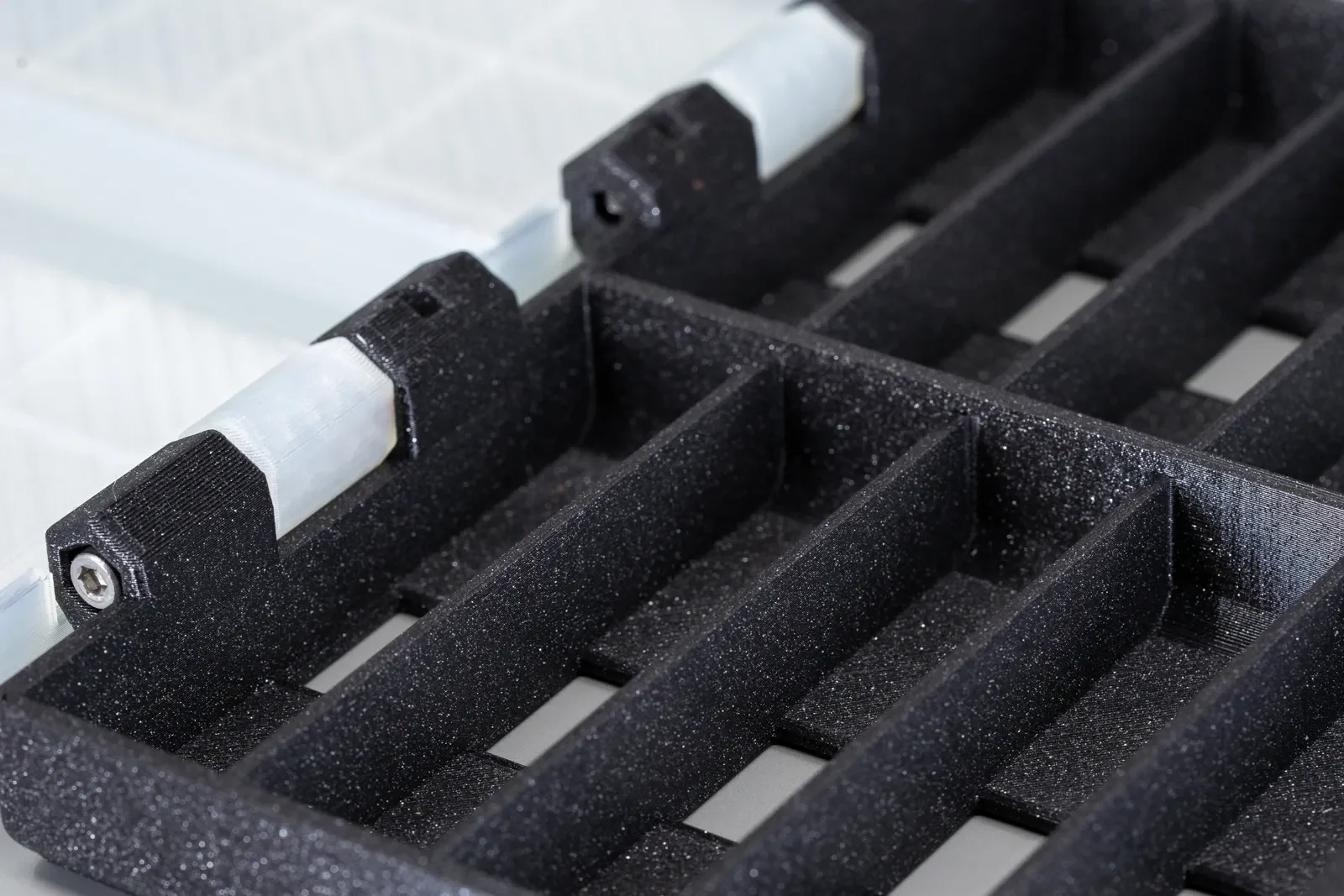

Коробка имеет 10 отделений по 6 образцов в каждом, всего 60 образцов.

Больше дизайнов

Изначально коробка ��ыла разработана для моей базовой системы образцов:

Моя базовая система отбора проб нитей

Узнайте больше от Метикуми

Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:

https://metikumi.com/3d-models/

Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:

https://metikumi.com

О дизайне Fusion360

Все соответствующие параметры в проекте отмечены как избранные. Однако обратите внимание, что Fusion360 может отображать предупреждения и ошибки при внесении определенных изменений размеров. В таких случаях вам может потребоваться повторно выбрать профили в эскизах, поскольку Fusion360 иногда может с трудом поддерживать согласованность.

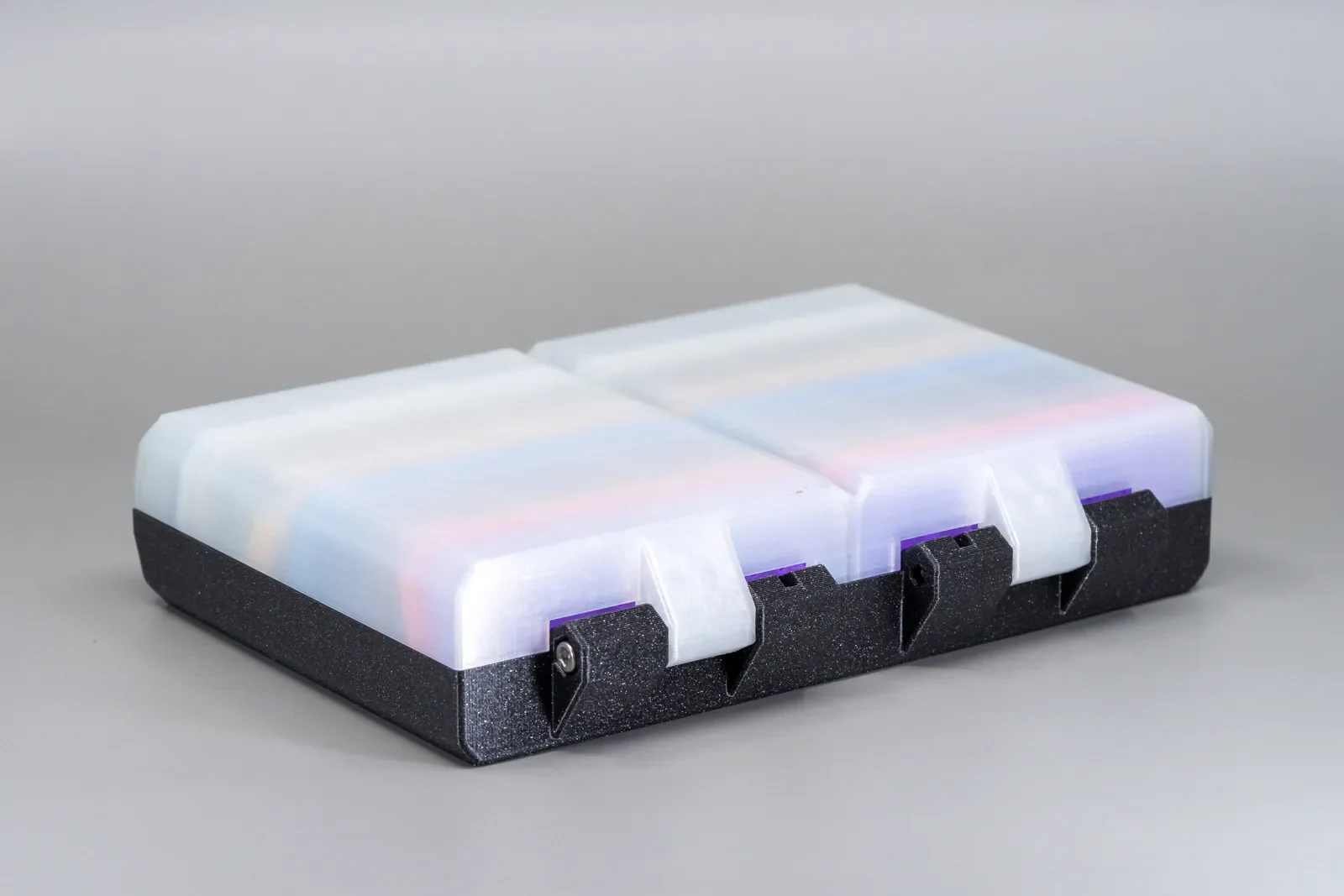

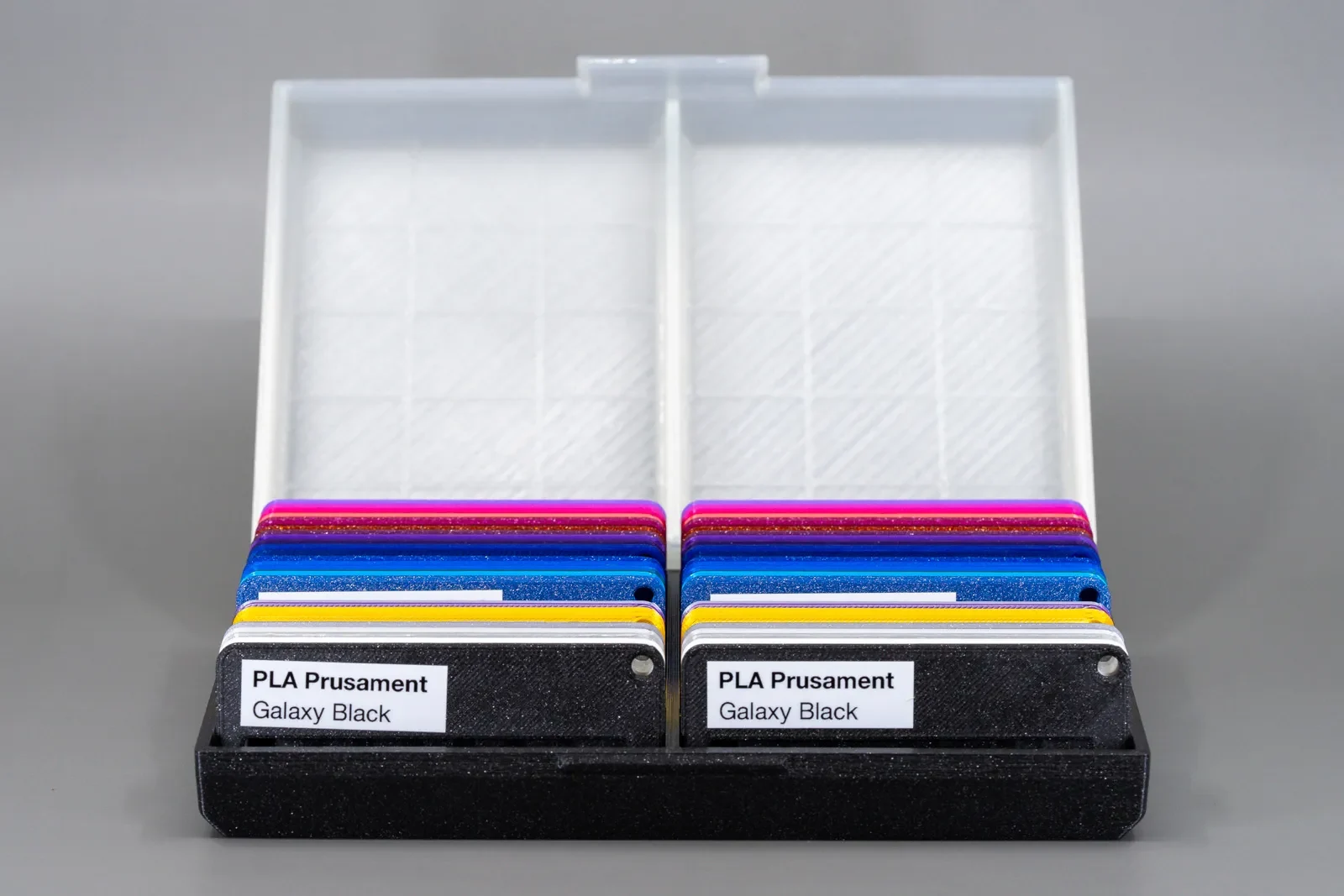

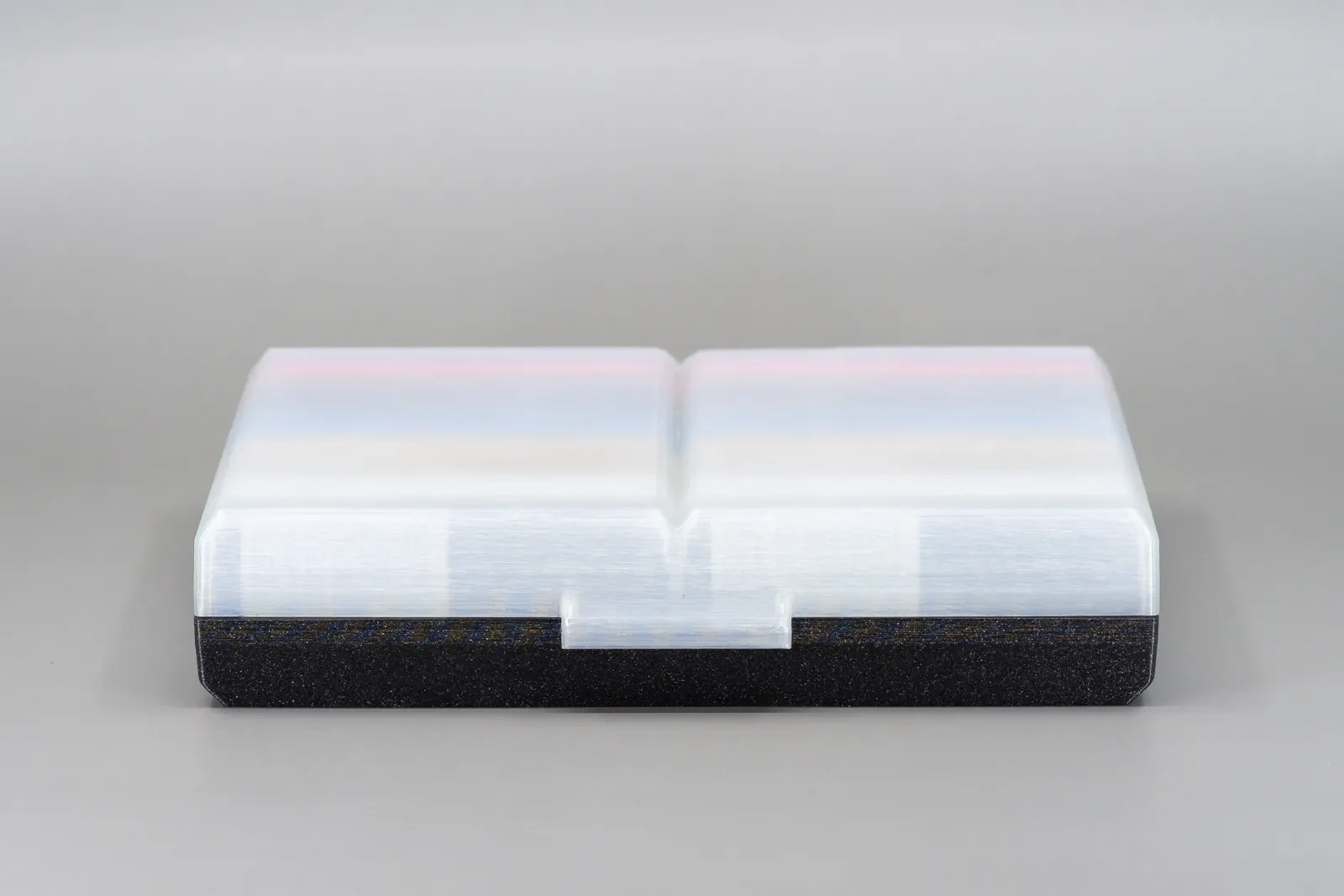

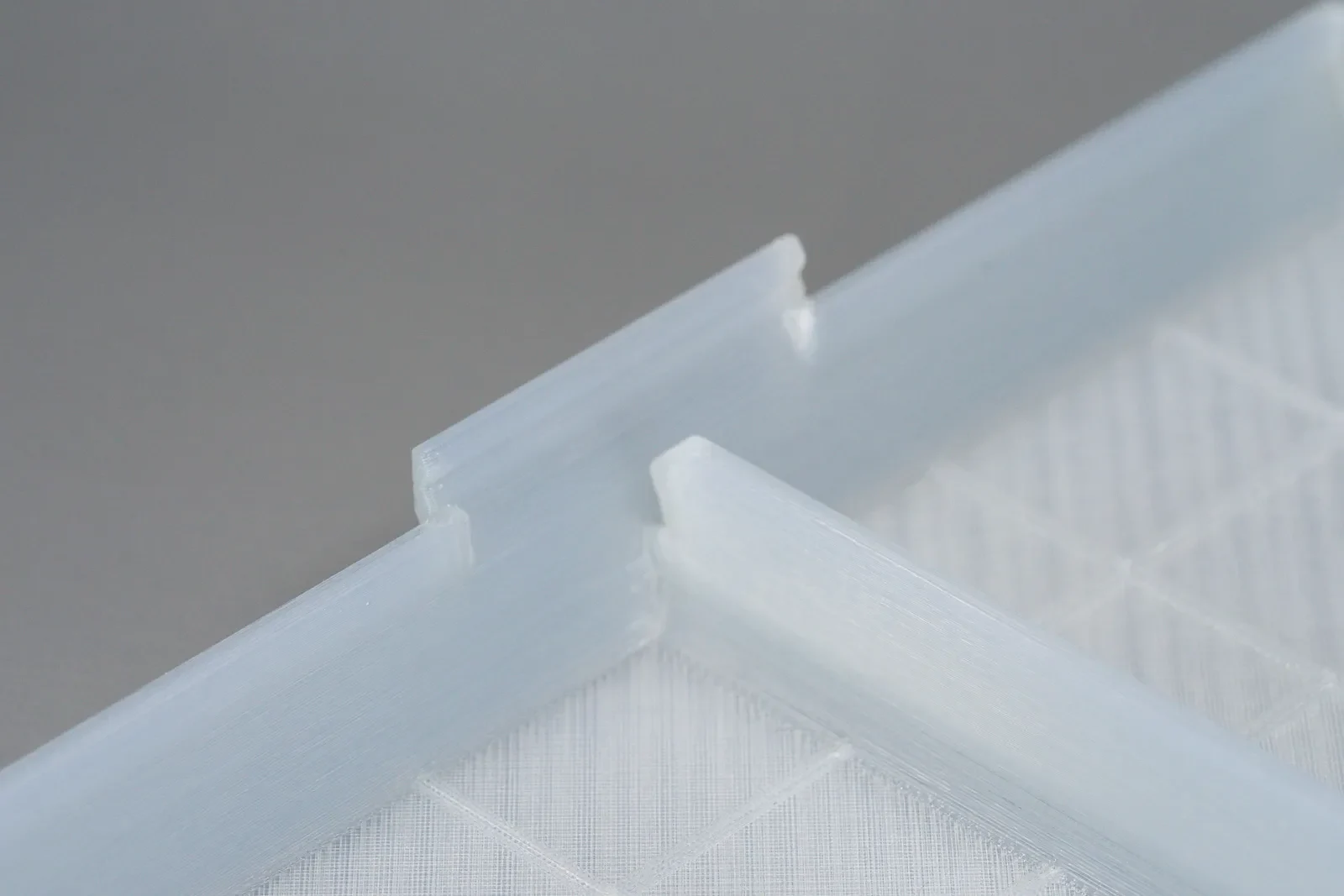

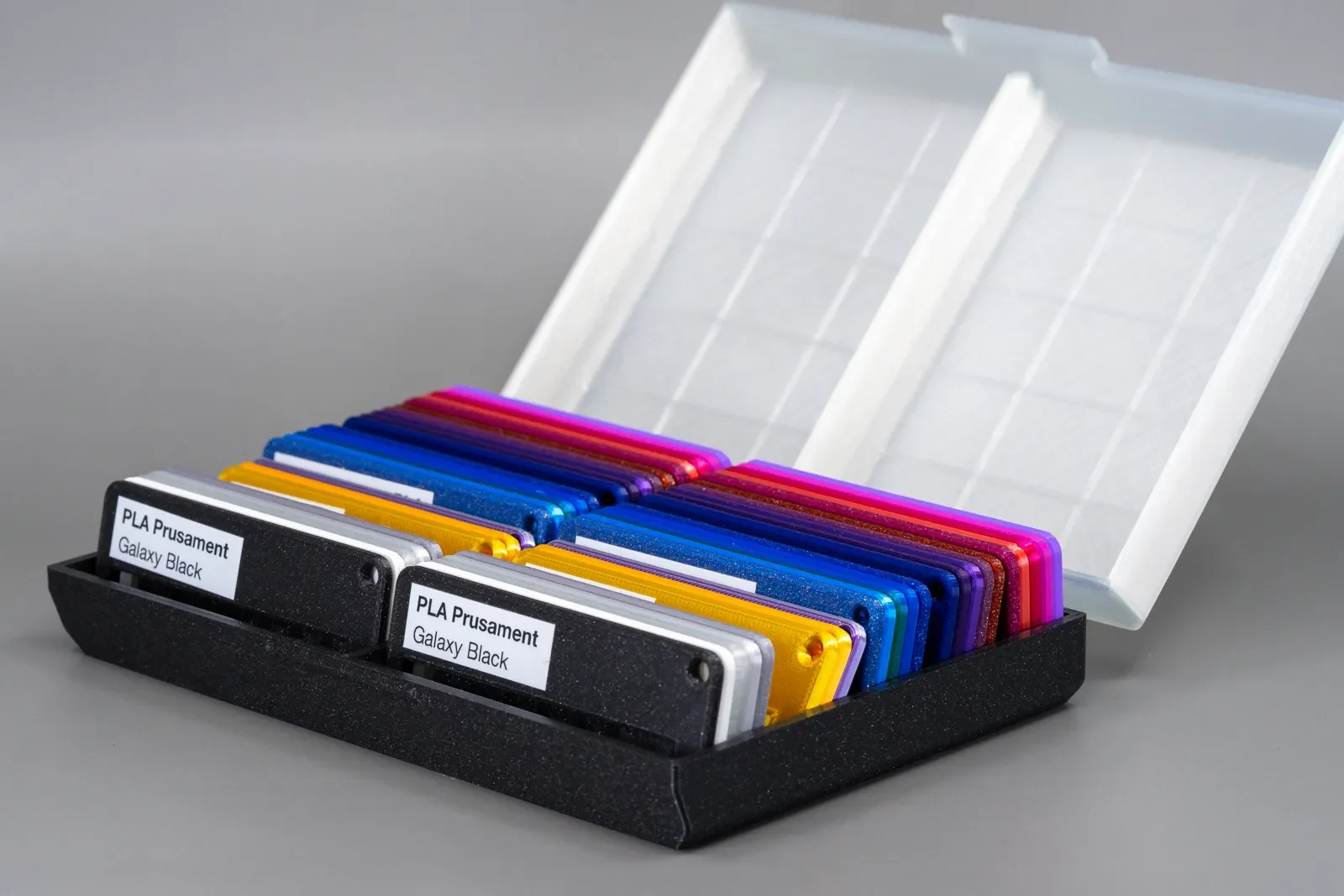

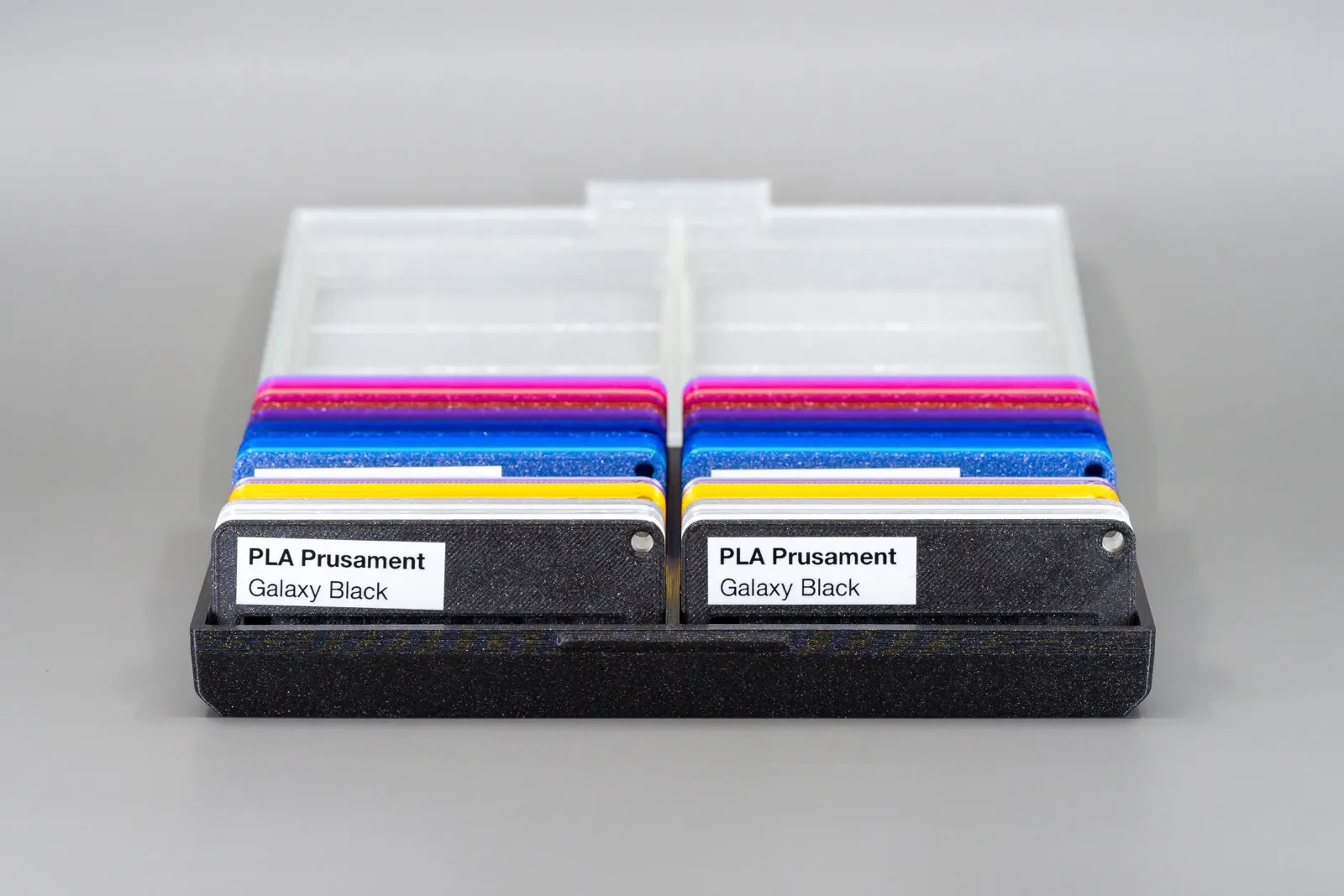

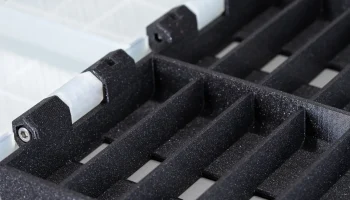

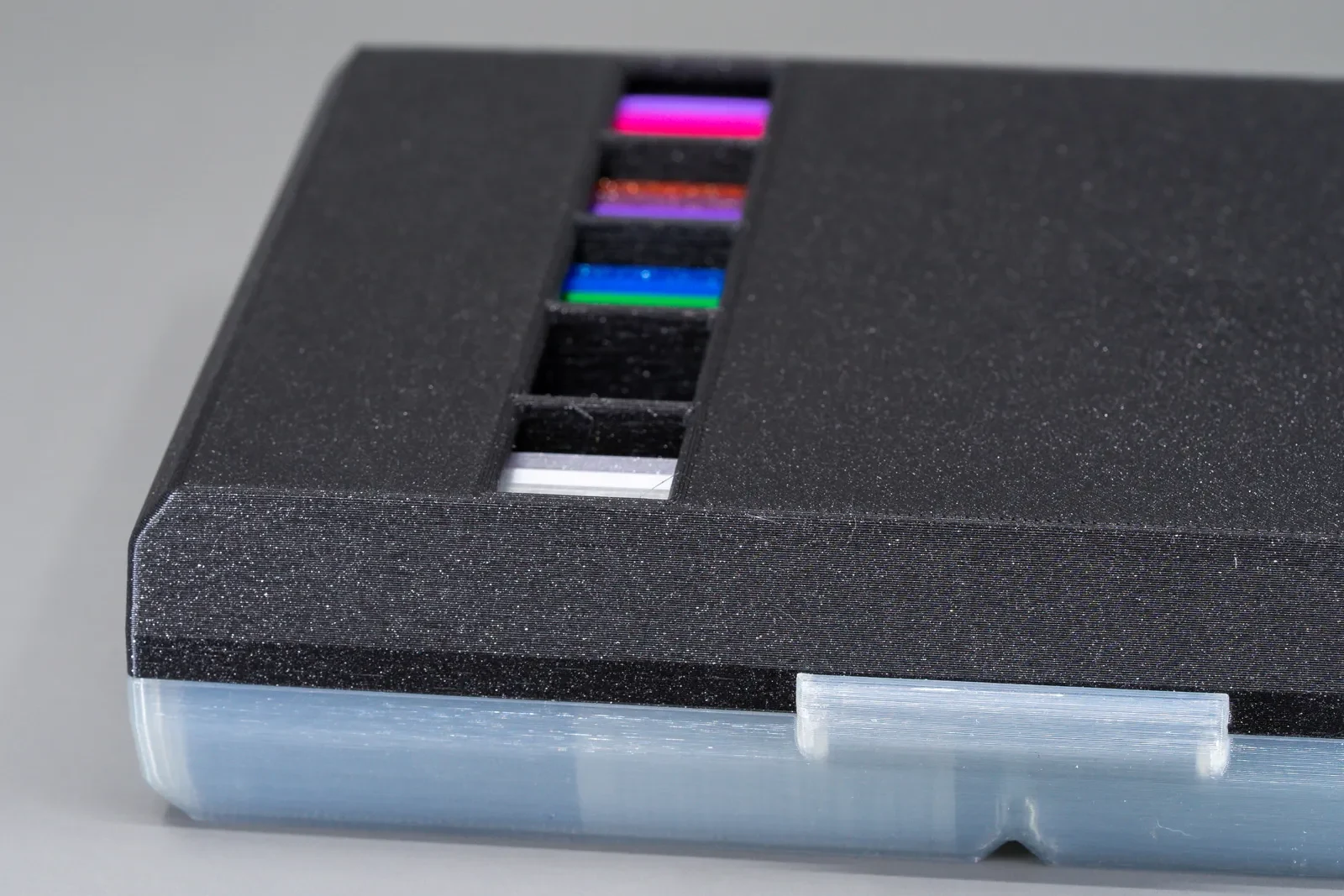

О отпечатках на фотографиях

Отпечатки, представленные на фотографиях, были созданы на оригинальном принтере Prusa i3 MK3S+ с использованием следующих нитей:

Коробка: Prusament PLA Galaxy Black
Крышка: 3DJake ecoPLA Прозрачная
Заключение

Этот настраиваемый ящик для хранения представляет собой идеальное решение для организации и транспортировки образцов нитей. Если вы считаете этот дизайн полезным, пожалуйста, подумайте о том, чтобы оценить его и/или поделиться фотографиями своих отпечатков.

Удачной печати!
