Поручни на подставке Airbus A320 для A320, дизайн Sim Guy...

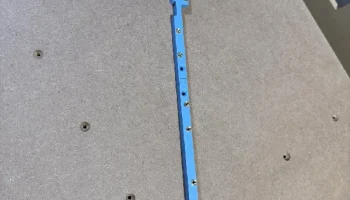

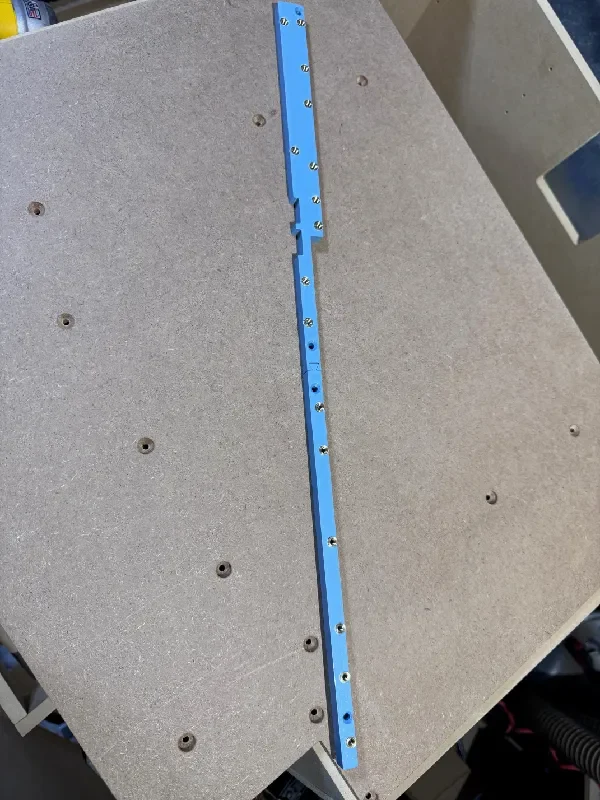

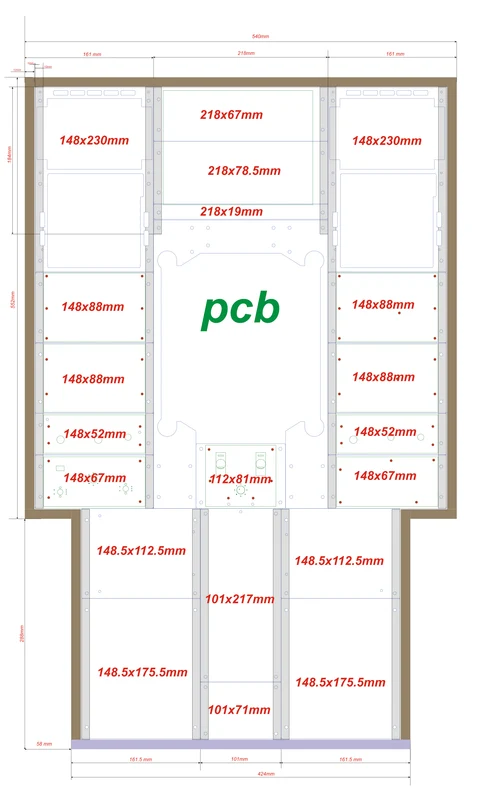

Пьедестал Airbus A320 в рамках проекта Sim Guy A320 имеет довольно сложную верхнюю направляющую (ну, у Airbus довольно сложная верхняя направляющая), и я решил сделать легко распечатанную модель. Он состоит из довольно больших частей (размер станины >= 300 мм), потому что в противном случае их было бы слишком много. Отверстия для сим-панелей предназначены для подогреваемых вставок M4 (также поэтому панель имеет толщину 10 мм, чтобы можно было врезать в нее более длинные вставки из пластика. Поскольку я включаю файлы STEP, не стесняйтесь сжимать их по мере необходимости. Дл�� сборки прикрепите к верхней части направляющей перед тем, как вставить деревянную скобу в основной отсек подставки. Обратите внимание, что ласточкин хвост посередине для соединения половин (чтобы поместиться на печатной платформе) напечатан с углом наклона 3 градуса, поэтому он должен зафиксироваться. Хорошо, что используется допуск 0,1 мм, подходящий для большинства принтеров. Немного клея CA или 3D Gloop легко прикрепит половинки.
Отверстия с потайной головкой предназначены для шурупов по дереву № 6 (американский шуруп диаметром примерно 3,6 мм. В МДФ я использую грубые шурупы (похожие на шурупы для гипсокартона).
У каждого отверстия есть цветная часть (дополнительно), которую можно распечатать на многоцветной установке, просто чтобы выделить отверстия. Чтобы облегчить жизнь, все они называются «Ring Highlight», поэтому сделайте их белыми или какими хотите. Если у вас только один экст��удер или вам не нужна цветовая подсветка, тогда установите все на один и тот же экструдер. Для вставок с подогревом я бы использовал минимум 3 периметра. Моя цветовая гамма — сине-серая с белыми бликами. Цвет уменьшается всего на мм, чтобы мультиматериал был короче.
Обратите внимание, что для обеих направляющих (правой и левой) предусмотрены отдельные STEP и 3MF.
Часто задаваемые вопросы:
Как может такая тонкая направляющая из PLA или PETG выдерживать весь вес дроссельной заслонки или чего-то подобного, когда я опираюсь на нее во время полета?
Ну, конечно, не может, и это не так. Это прикручивается шурупами К направляющим МДФ оригинальной модели (убедитесь, что высота направляющих уменьшена на 10 мм толщины отпечатка. Это просто удерживает вставки в нужных местах, это не конструкция!
Нужно ли использовать светящиеся кольца вокруг отверстий для винтов?
Да просто потому, что И.Д. Размер отверстия соответствует размеру резьбовой вставки, вы, конечно, можете их игнорировать и просто распечатать все одним цветом (т. е. экструдером), чтобы сэкономить время, они чисто косметические (и в любом случае под вашими панелями). Вы можете использовать файл STEP для логического объединения всех этих объектов в один объект, если вам не нравится выбирать их все.
Почему внизу нет направляющих, которые бы выровняли их с направляющими из МДФ?
Ну а) потому что тогда, если ваши рельсы не идеально квадратные, вы застряли, и б) я ненавижу печатать с опорами без причины. Я имею в виду, что это не прецизионно обработанная деталь, а каркас из МДФ, так что это не проблема. Поскольку я всегда предварительно просверливаю пилотное отверстие в МДФ, вы можете довольно точно вставить шурупы.

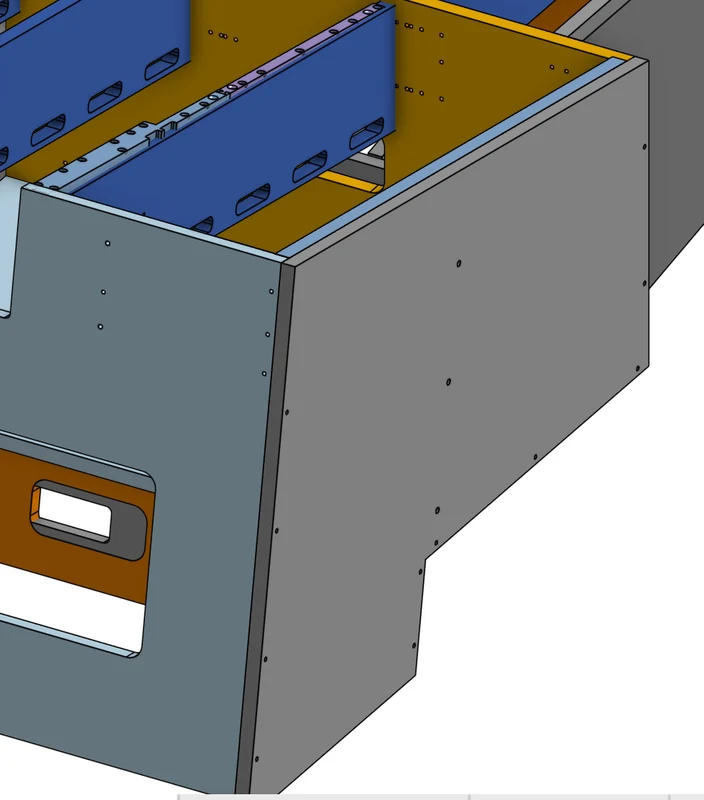

Пример колец цветовой подсветки (не знаю, почему возникает ошибка рендеринга: объекты не перекрываются и не отображаются таким образом в САПР). Все это моделируется в OnShape. На фотографиях показано, как панели крепятся к направляющим. Обратите внимание, что вам нужна нижняя направляющая для каждой верхней направляющей (но, поскольку боковые и основные направляющие одинаковы, нет смысла повторяться.
Они сидят вот так (для простоты показана только левая направляющая)
