Хранилище для джемперов Dupont - ремикс/редизайн...

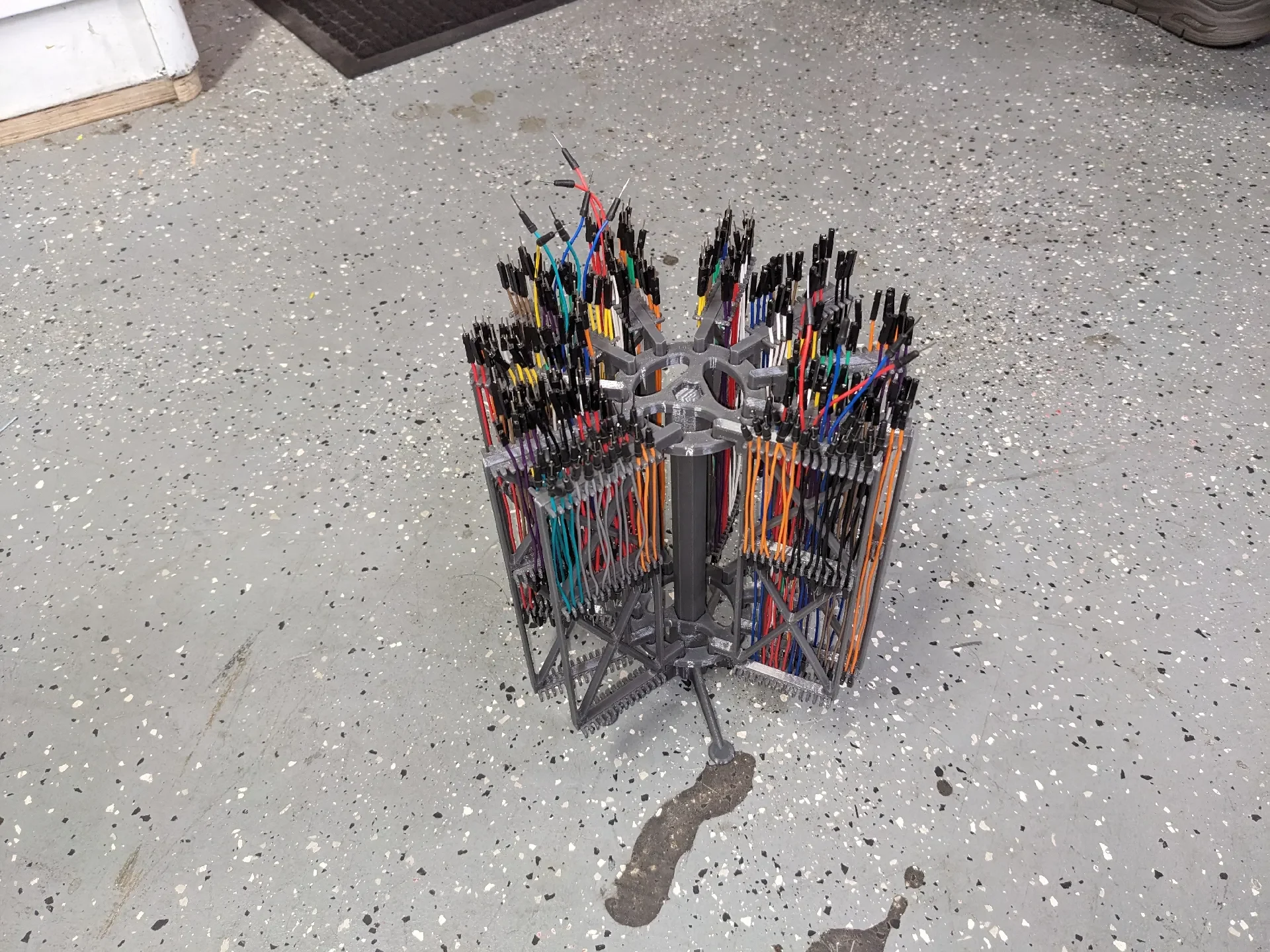

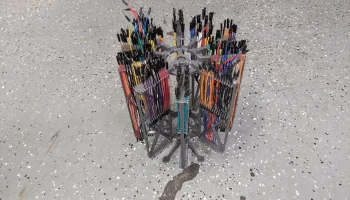

Целью этого дизайна является обеспечение возможности демонстрации «рядом» большой коллекции кабелей Dupont, при этом стараясь сохранить их как можно более компактными. Печать состоит из подставки с десятью «рамками», которые можно поворачивать на подставке для обеспечения доступности; каждая рамка может содержать 28 перемычек, всего 280. Альтернативная конструкция рамки удваивает это число до 560 (хотя эта версия показалась мне немного громоздкой).

Примечание. Я включил «полную» сборку (только один кадр) в виде файла STL, чтобы ее можно было просмотреть с помощью средства 3D-просмотра.

Различные части заключаются в следующем:

Подставка в сборе, состоящая из следующего:
РамкаСверхуКруглый
РамкаНизКруглый
РамкаСверхуКруглый
СтендКруглый
Дюбель (напечатанный на 3D-принтере «дюбель» для соединения вышеуказанных деталей)
Подузел рамы (10 шт.), состоящий из следующего:
Рамка
Стойка (2 шт.)
Ручка (4 шт.)
Дополнительные альтернативные версии
Большая рамка
Похож на «основную» версию, но размер рамки увеличен в два раза. Эта версия занимает много места на столе и требует некоторой осторожности, чтобы не допустить дисбаланса.
Простые рамки
Это большие и маленькие рамы со снятыми шарнирными пальцами. Идея состоит в том, что эти рамки можно использовать просто для организации перемычек, которые затем можно будет хранить в коробке или ящике.
Настенное крепление
Это позволяет использовать рамки на настенном креплении вместо подставки. Имеются два размера, предназначенные для винтового крепления.

Сборка и использование

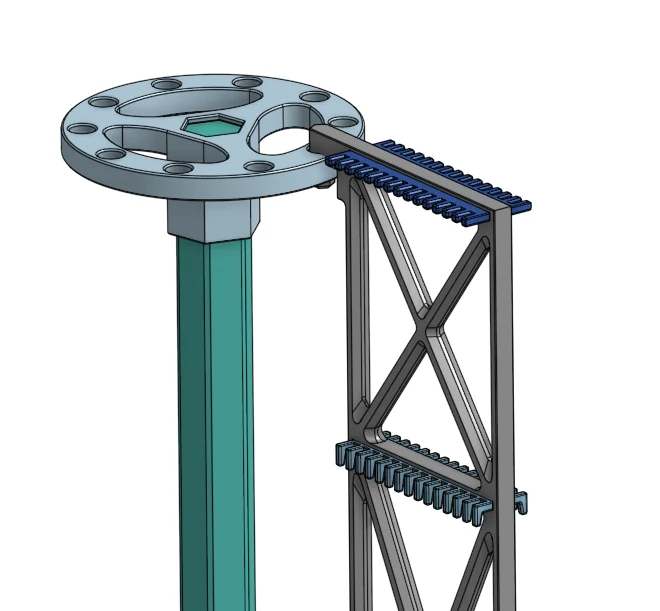

Сборку подставки легко собрать, поместив деталь FrameTopRound на один конец дюбеля и деталь FrameBottomRound на другой конец (убедитесь, что эта деталь ориентирована правильно — см. фотографии); завершите сборку, добавив деталь StandRound на нижний конец дюбеля.

Каждый узел рамы изготавливается путем вставки двух частей рукоятки в верхний паз рамы. Я рекомендую сначала свободно и равномерно вставить каждую из двух частей ручки в паз, а затем плотно нажать с обеих сторон, чтобы ручки зафиксировались.

Две части Стойки добавляются в средний слот аналогичным образом (следите, чтобы «пальцы» были направлены вниз), а затем еще одна часть Стойки в нижний слот.

Сборка рамы добавляется к подставке путем простой вставки двух «стержней» рамы в отверстия вверху и внизу подставки.

Чтобы добавить перемычку Dupont в раму, просто зацепите один конец перемычки между двумя пальцами стойки (используйте среднюю или нижнюю стойку в зависимости от длины провода) и, потянув вверх, втяните провод в прорезь в ручке. Прорези в ручке имеют очень небольшую конусность, чтобы помочь зафиксировать проволоку на месте (для более плотного захвата протолкните проволоку ногтем большого пальца).

Распечатать инструкции

Я печатал в PETG (но PLA тоже должен работать), используя предоставленные файлы 3mf, в противном случае:

Рамка

Высота слоя 0,2 мм
3 периметра
нет заполнения

Стойка, Ручка

Высота слоя 0,2 мм
6 периметров
нет заполнения

FrameTopRound, FrameBottomRound

Высота слоя 0,2 мм
2 периметра
нет заполнения

СтендКруглый

Высота слоя 0,2 мм
2 периметра
15% прямолинейное заполнение

Дюбель

Высота слоя 0,2 мм
2 периметра
10% прямолинейное заполнение
САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/2e62a967b7f368e8cd7e37e5/w/53cce7c913a0ad3155 b537db/e/e7d81972441da6764c4cf182?renderMode=0&uiState=67091af0c7450c533f66378e
