Cleveland Software Design Монтаж на сервисной плате вирту...

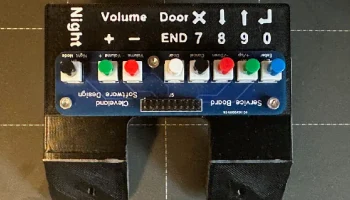

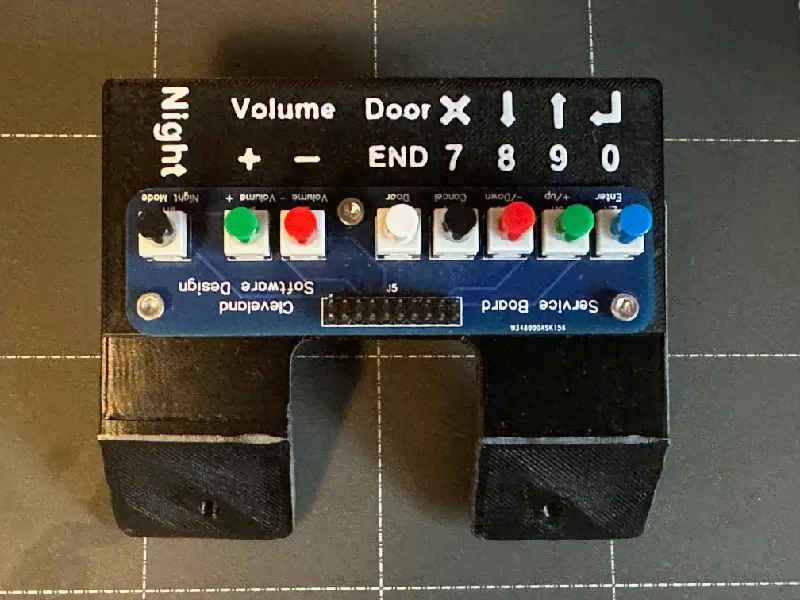

Это монтажный кронштейн, который я разработал для сервисной платы виртуального пинбола от Cleveland Software Designs. Это конструкция, состоящая из двух частей, с толстым угловым кронштейном, прикрепленным винтами внутри шкафа для пинбола в нижней части дверцы для монет. Отдельная монтажная пластина крепится болтами через имеющиеся отверстия на сервисной плате. На монтажной пластине имеются рельефные буквы, которые при желании можно напечатать другим цветом.

Это ссылка на сервисную плату (я не имею никакого отношения к CSD): https://www.clevelandsoftwaredesign.com/pinball-parts/p/expansion-breakout-board-zx5y6

Я разработал это в Fusion 360. Экспортированный файл модели F3D прилагается.

Оба отпечатка я напечатал на своем MK3.9S с MMU3 из PLA.

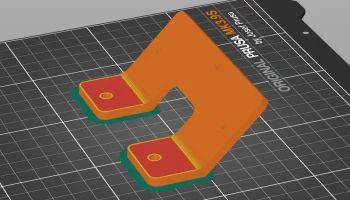

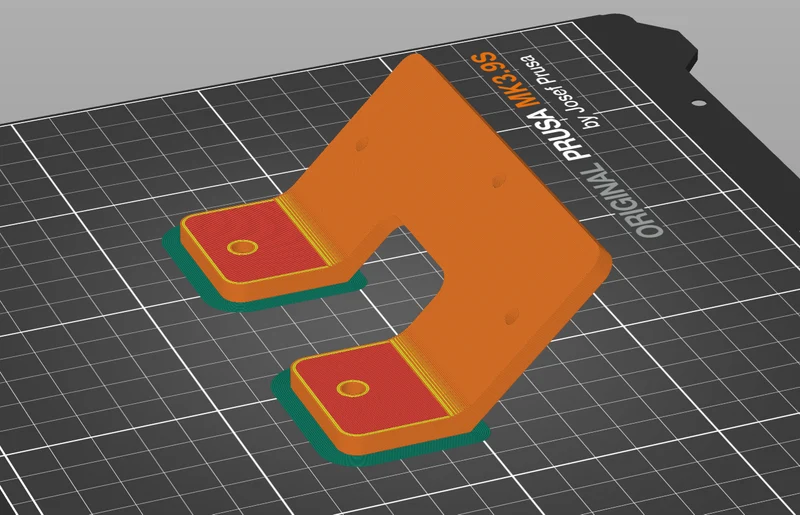

Я напечатал угловой кронштейн так, чтобы монтажные отверстия были обращены к рабочей пластине (см. снимок экрана). Я использовал настройку «СКОРОСТЬ 0,20 ММ», а также изменения для 3 периметров, 25% заполнения гироида и полей. Никаких опор не потребовалось.

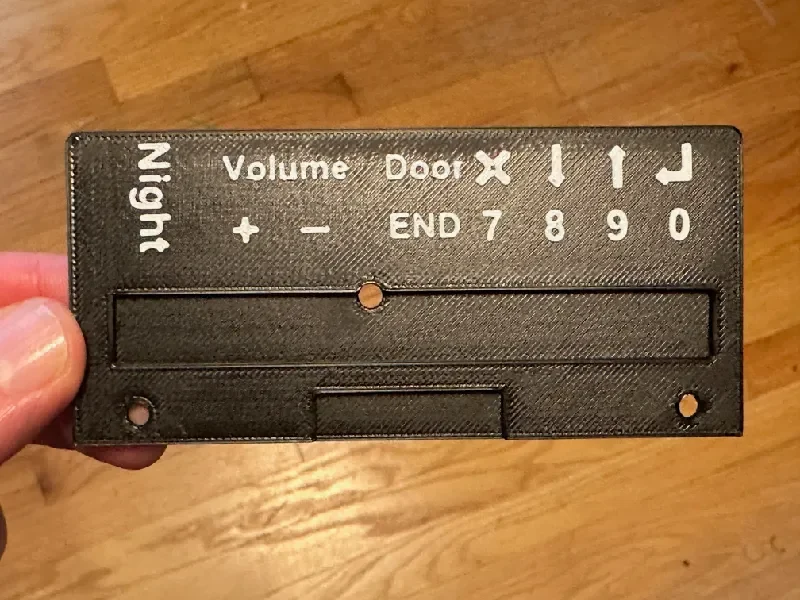

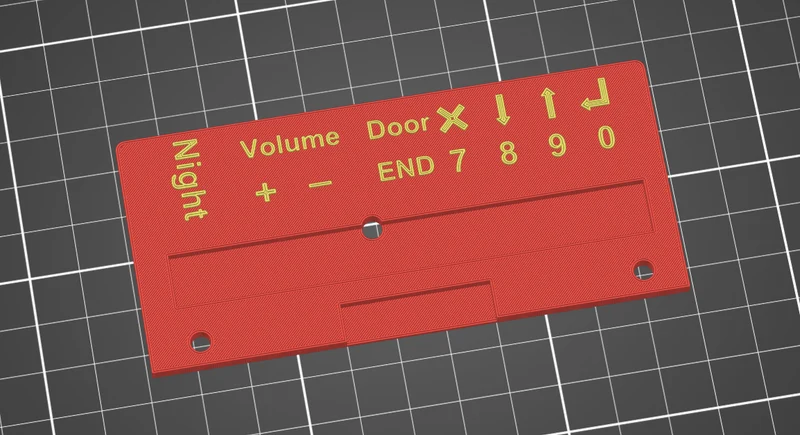

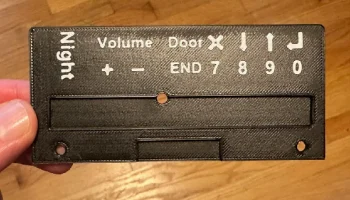

Я напечатал табличку с надписью со стандартной настройкой «СКОРОСТЬ 0,20 ММ», заменив новую нить для двух верхних слоев. MMU не требуется — достаточно заменить нить накала.

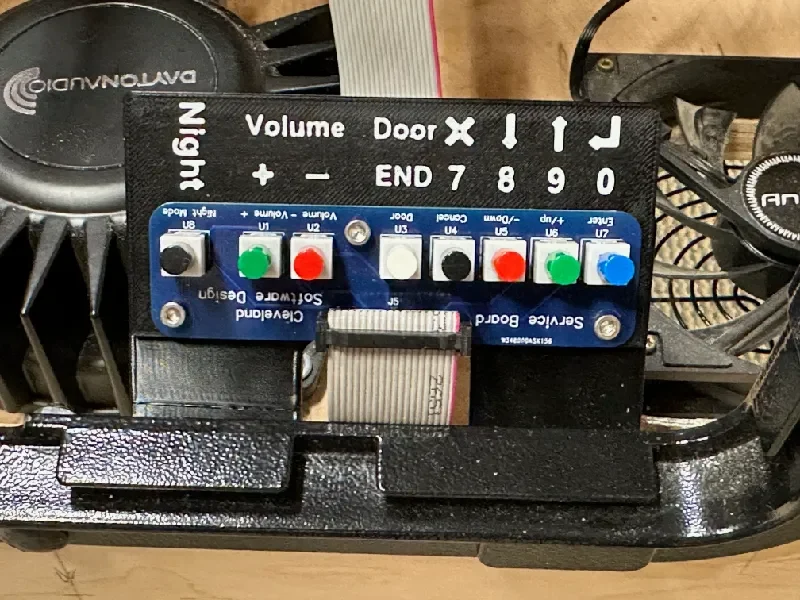

Я использовал три болта M3-14 мм + шайбы/нейкроновые гайки, оставшиеся от предыдущей модернизации Prusa, чтобы прикрепить сервисную плату через буквенную пластину и угловой кронштейн. Я прикрутил кронштейн к корпусу для игры в пинбол с помощью шурупов длиной ¾ дюйма и широкой головкой.
