Образцы толщины - инструмент помощи при проектировании...
Когда вы проектируете новую деталь, иногда трудно понять, какую именно толщину стенки вам следует выбрать. Эти детали дают вам хорошее представление о том, насколько прочен ваш конкретный материал при различной толщине стенок.
Их также можно использовать в качестве толщиномера, когда что-то трудно измерить штангенциркулем. Хотя они могут быть немного великоваты для этого.
Особенно интересно для ТПУ, но, конечно, подходит для всех видов материалов. Я распечатал его PLA.
Помните, что количество периметров и заполнений также сильно влияет на прочность вашей детали, а не только на толщину стены. Поэтому распечатайте их с настройками, которые вы также собираетесь использовать со своей стороны. Я распечатал их со стандартными настройками слайсера, поэтому у меня есть базовая линия. Если определенная толщина слишком мягкая/жесткая, я могу соответствующим образом отрегулировать периметры или заполнение.

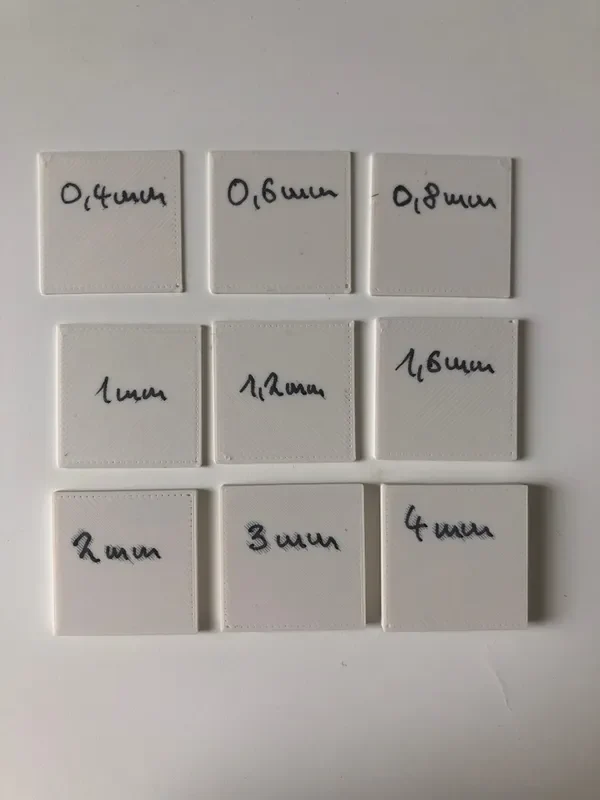

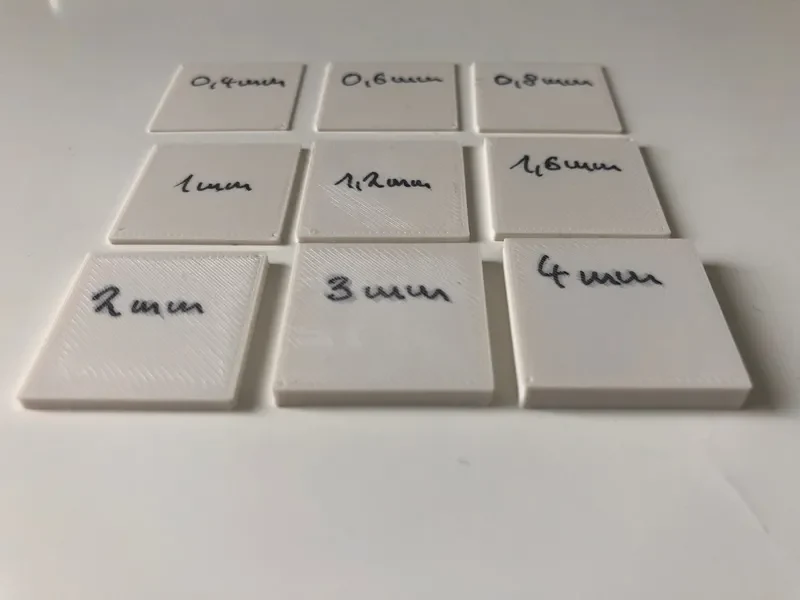

На фотографиях изображен мой первый тест с письменными буквами. Я напечатал только один пример с напечатанными буквами.

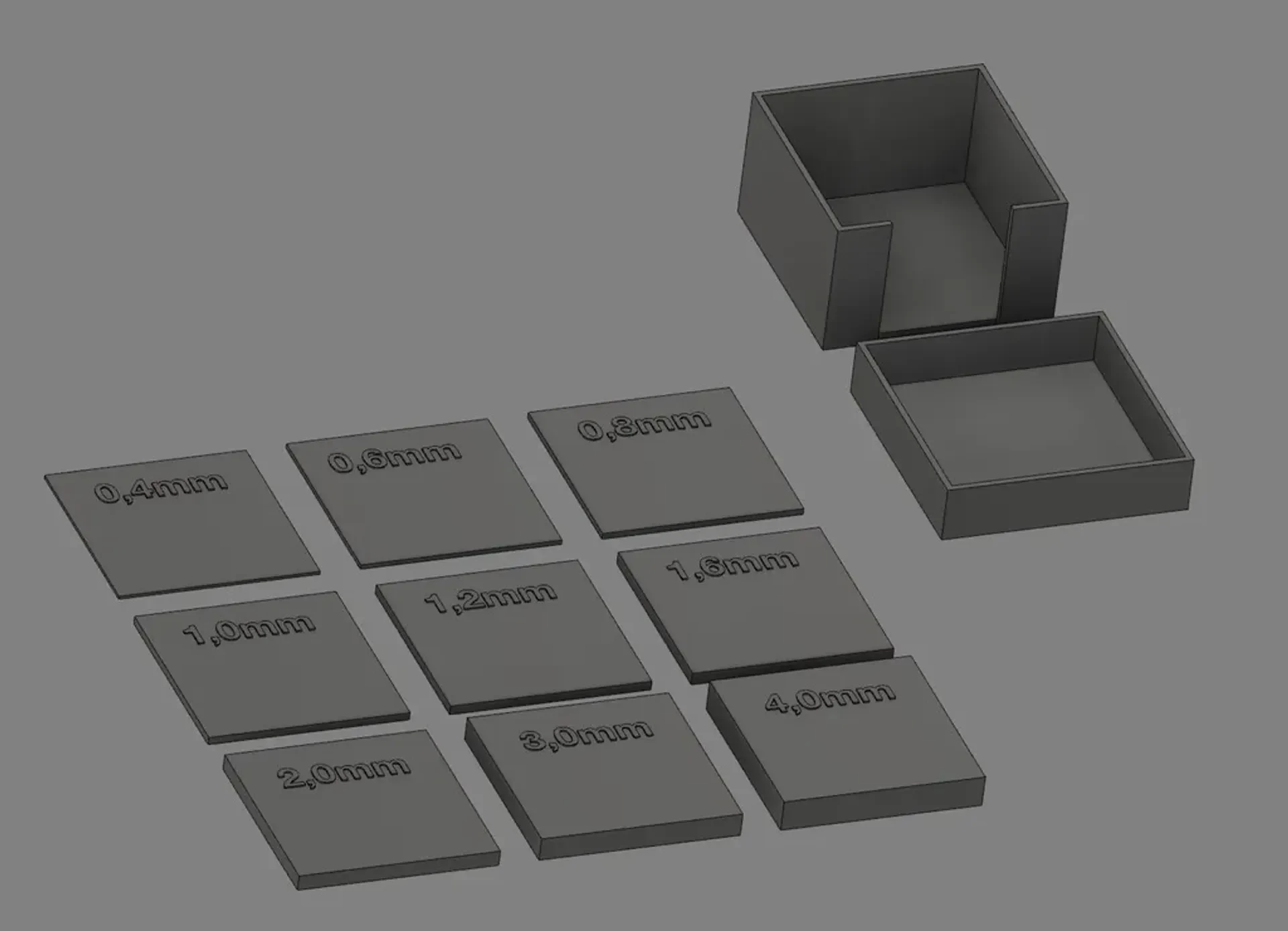

В комплект входит небольшая коробочка для хранения.

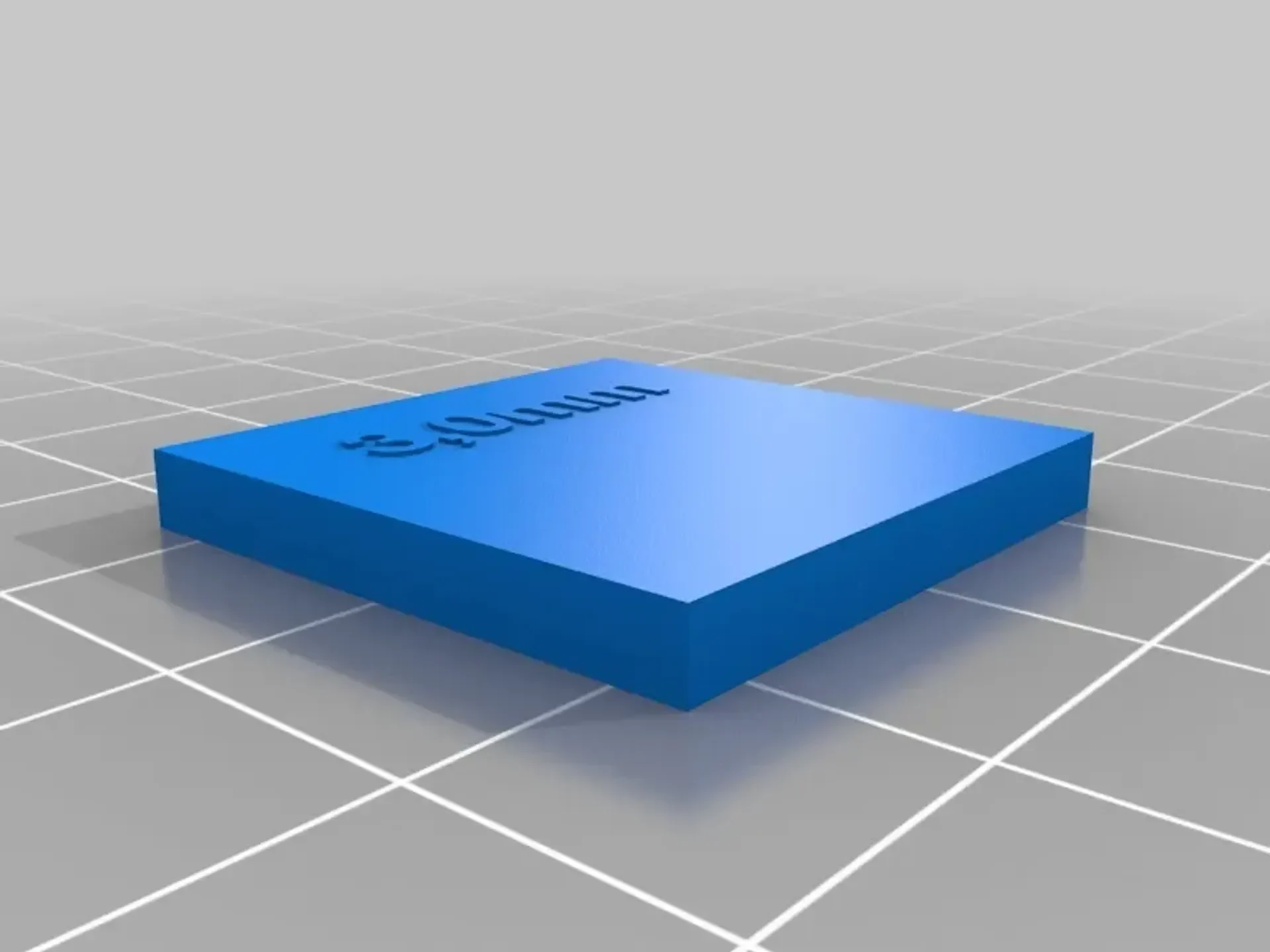

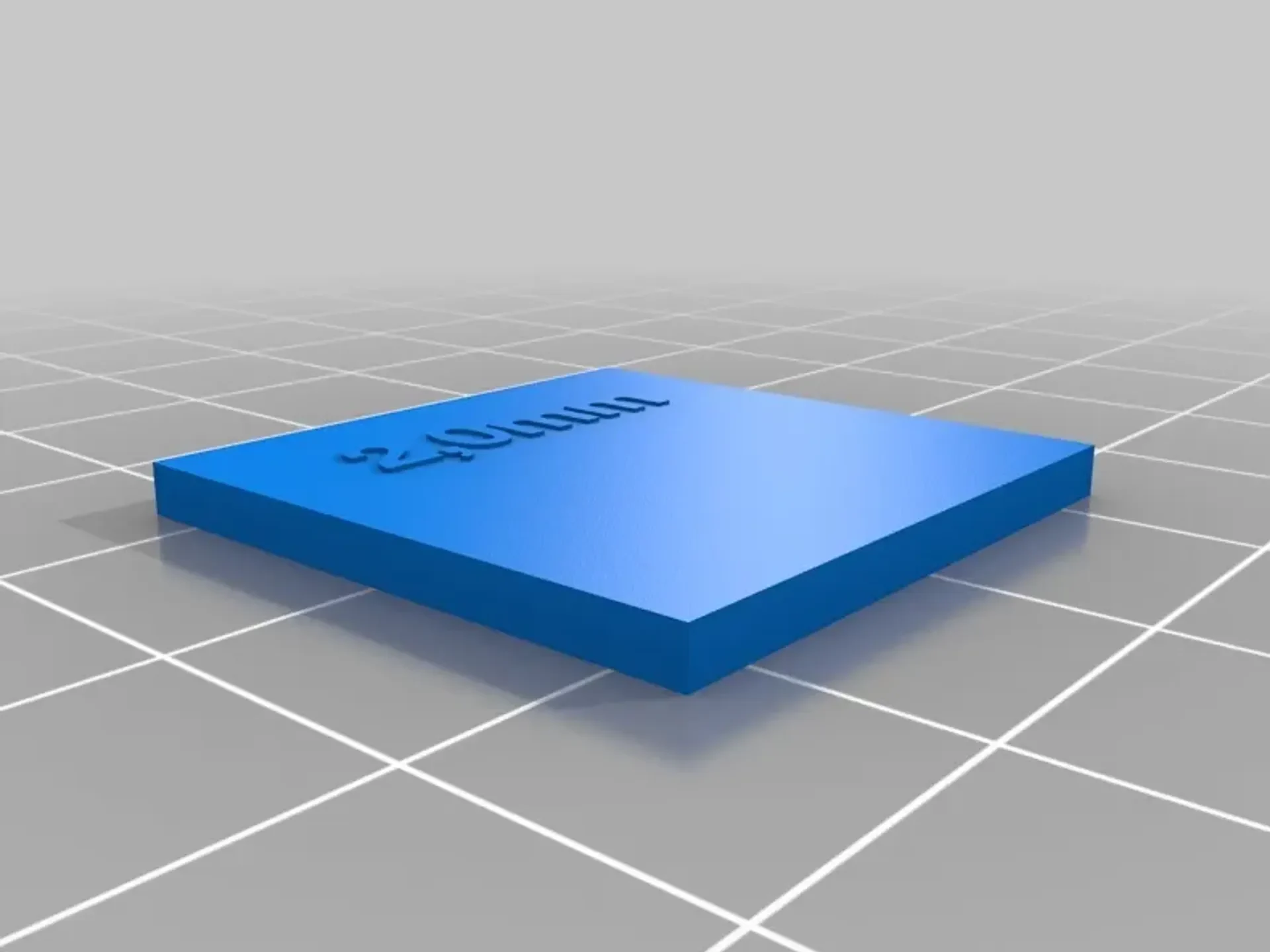

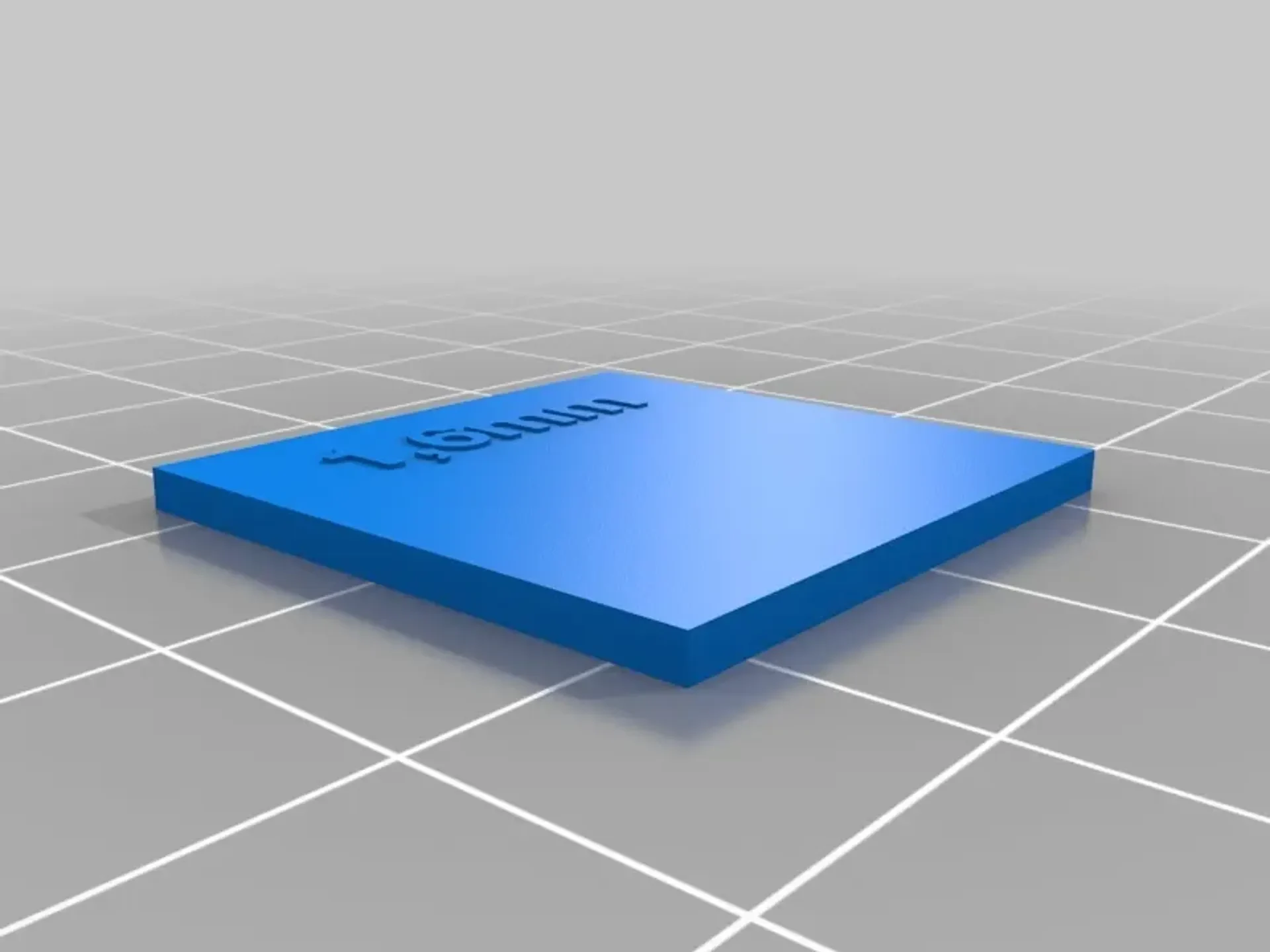

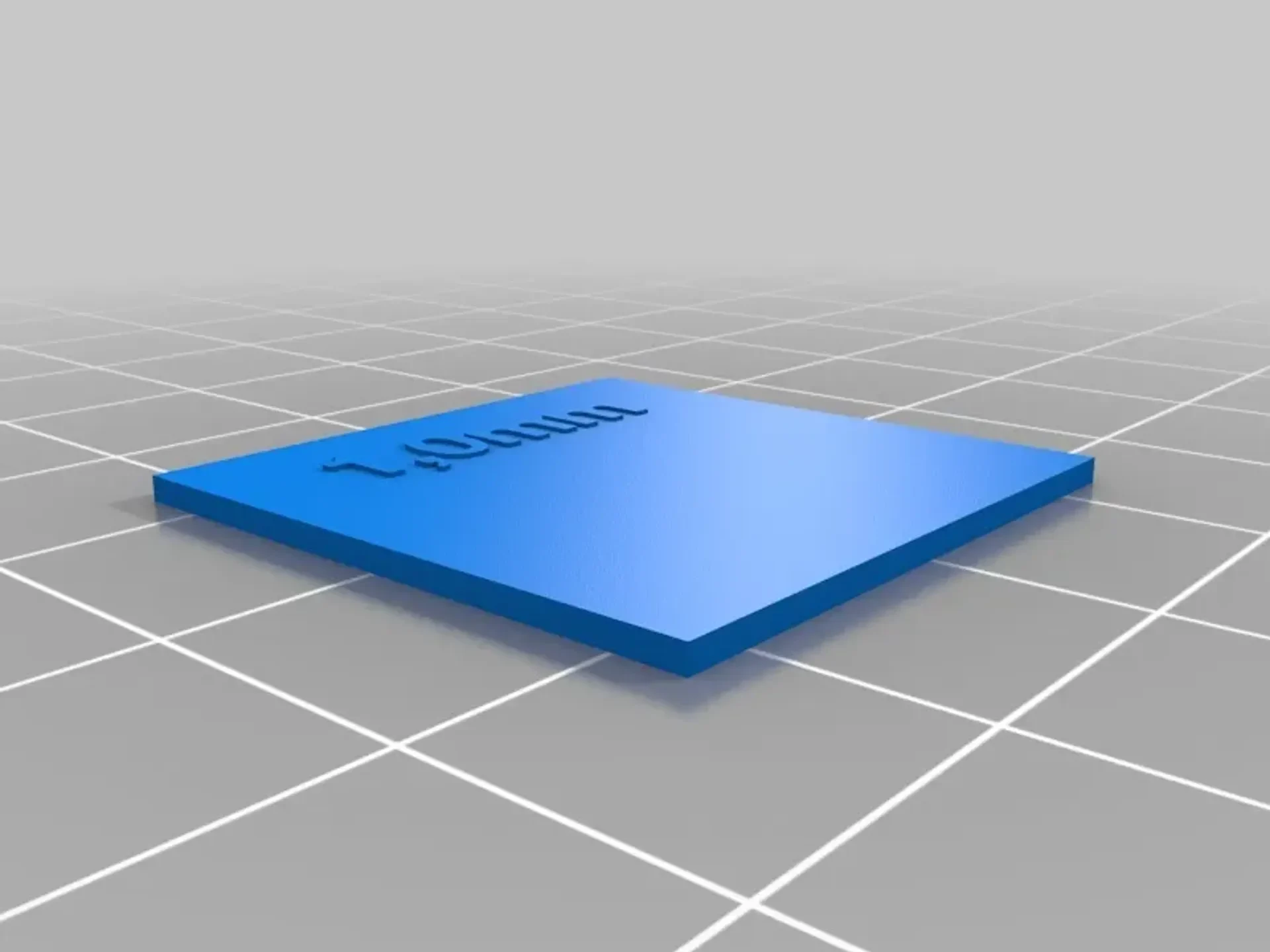

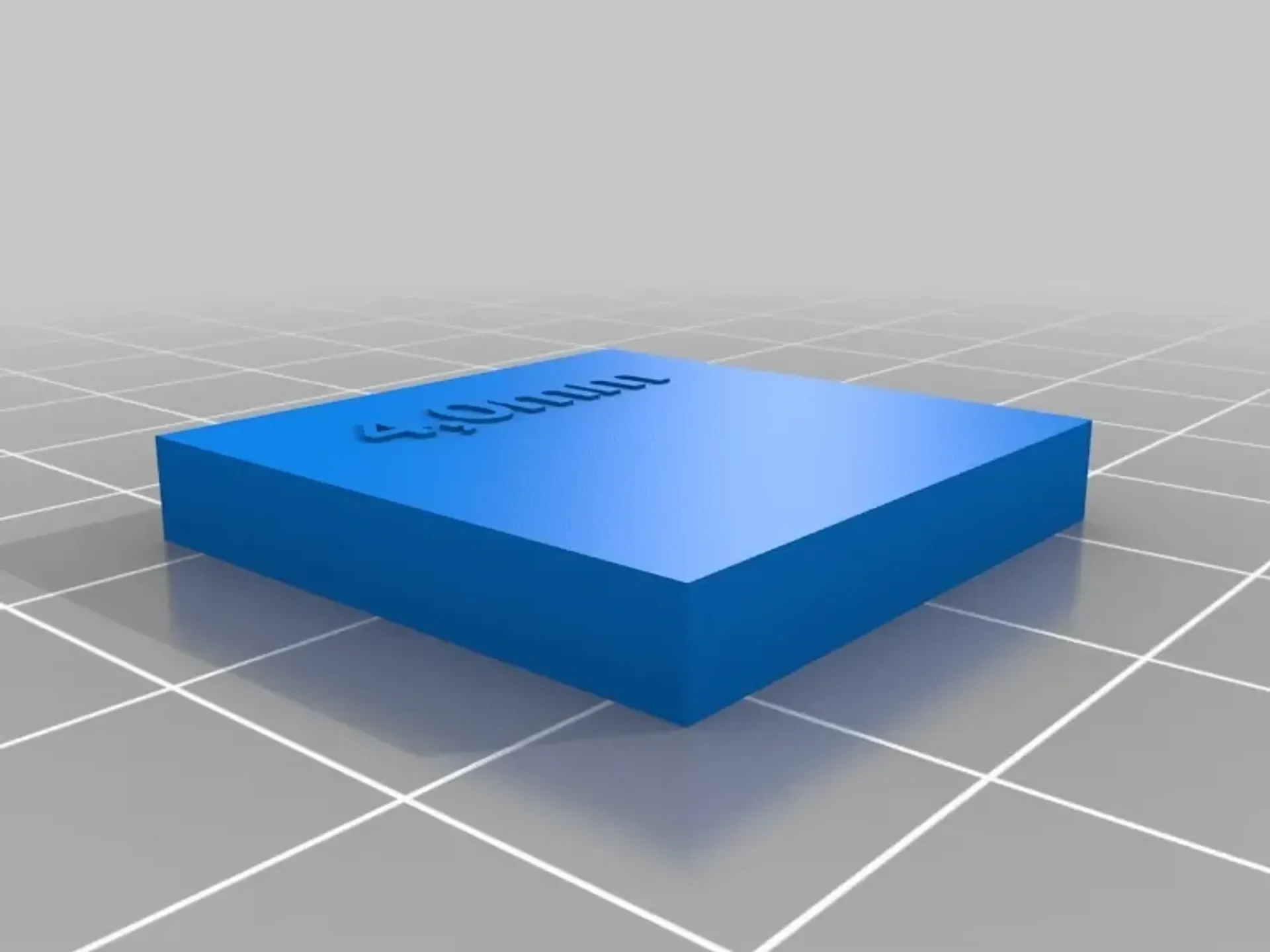

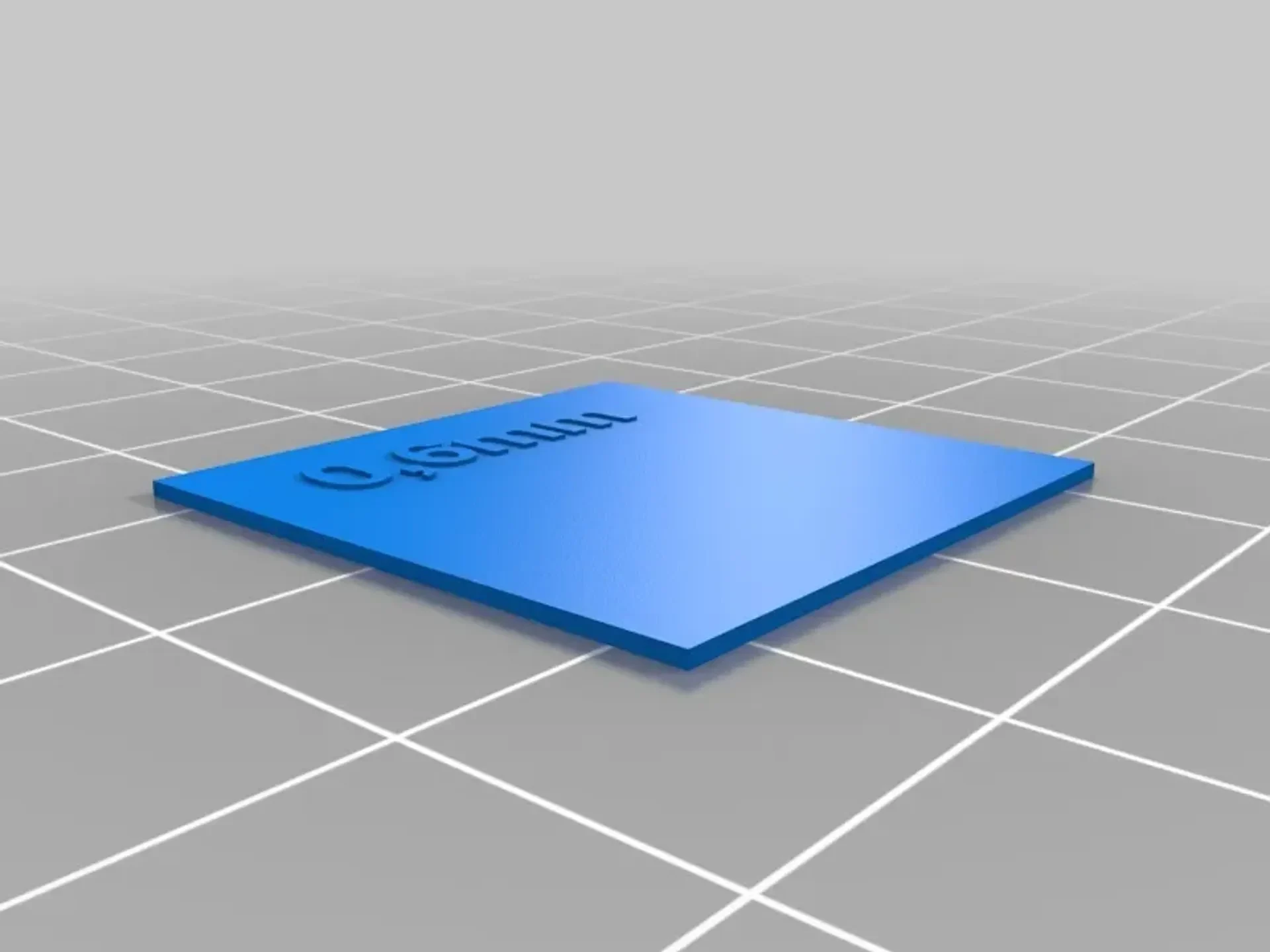

размер: квадраты 25 мм.
Включен файл Fusion 360.
Обновление: сделал коробку немного меньше, чтобы квадраты прилегали плотнее (и при этом легко вынимались), а крышка не могла легко упасть. Допуски немного жесткие, поэтому ваш принтер должен быть хорошо настроен.
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
как тебе нравится
Примечания:
Текст сверху имеет толщину 0,2 мм и предназначен для печати с помощью сопла диаметром 0,4 мм. Поэтому, если вы хотите использовать другую высоту слоя или сопло, проверьте слайсер, читаем ли текст.
Категория: 3D-печать
