Дверное крепление для двух 120-мм вентиляторов для сервер...

Низкопрофильное модульное крепление для двух 120-мм вентиляторов (специально разработанное для AC Infinity Multifan S3-P / S7-P) для создания активного воздушного потока в серверном или AV-шкафу.

Разработан для установки на стандартную рабочую пластину 210x210 мм (например, Prusa MK3/MK4) путем разделения корпуса на две взаимосвязанные половины.

Ключевые особенности:

Разделенная конструкция: модель разделена пополам, чтобы ее можно было разместить на стандартных печатных столах (Prusa MK3/MK4/Ender 3) без необходимости использования массивного промышленного принтера.

Нулевые поддержки: предназначены для печати лицевой стороной вниз без необходимости использования вспомогательного материала.

Встроенный фланец: имеет прочный монтажный фланец диаметром 20 мм для крепления к дверям из дерева/МДФ.

Скрытый вырез: Лицевая панель перекрывает дверной вырез примерно на 2,5 мм со всех сторон, чтобы скрыть грубые распилы.

Почему Сплит? Двойное крепление шириной 120 мм с фланцами превышает ограничение ширины многих принтеров в 250 мм. Этот дизайн печатается как один «полумодуль». Вы распечатываете его дважды, поворачиваете второй на 180°, и они встречаются посередине, образуя единое целое.

Распечатать инструкции

Плоты: Нет

Поддержка: Нет (ориентация лице��ой стороной вниз)

Разрешение: 0,20 мм (структурное)

Заполнение: 15-20 % сетка или гироид.

Нить: PLA подходит для большинства источников питания. Используйте PETG, если выбрасывается горячий воздух (>40°C).

Примечания: Вам необходимо распечатать этот файл дважды. В слайсере поверните второй экземпляр на 180°, чтобы открытые концы были обращены друг к другу.

Аппаратное обеспечение

2 вентилятора диаметром 120 мм (предназначены для AC Infinity Multifan S3-P/S7-P, но подходят и стандартные вентиляторы для ПК).

8 болтов M4 + гайки (длиной около 35 мм) для крепления вентиляторов к печатному корпусу.

10 шурупов по дереву (№ 8 или аналогичные с плоской головкой) для крепления к двери.

Руководство по установке

Вырежьте дверь: вырежьте прямоугольное отверстие в двери шкафа размером примерно 115 мм (Ш) x 235 мм (В).

Сборка: прикрепите два вентилятора к двум распечатанным половинкам. Сами вентиляторы действуют как мост, который жестко скрепляет две печатные части.

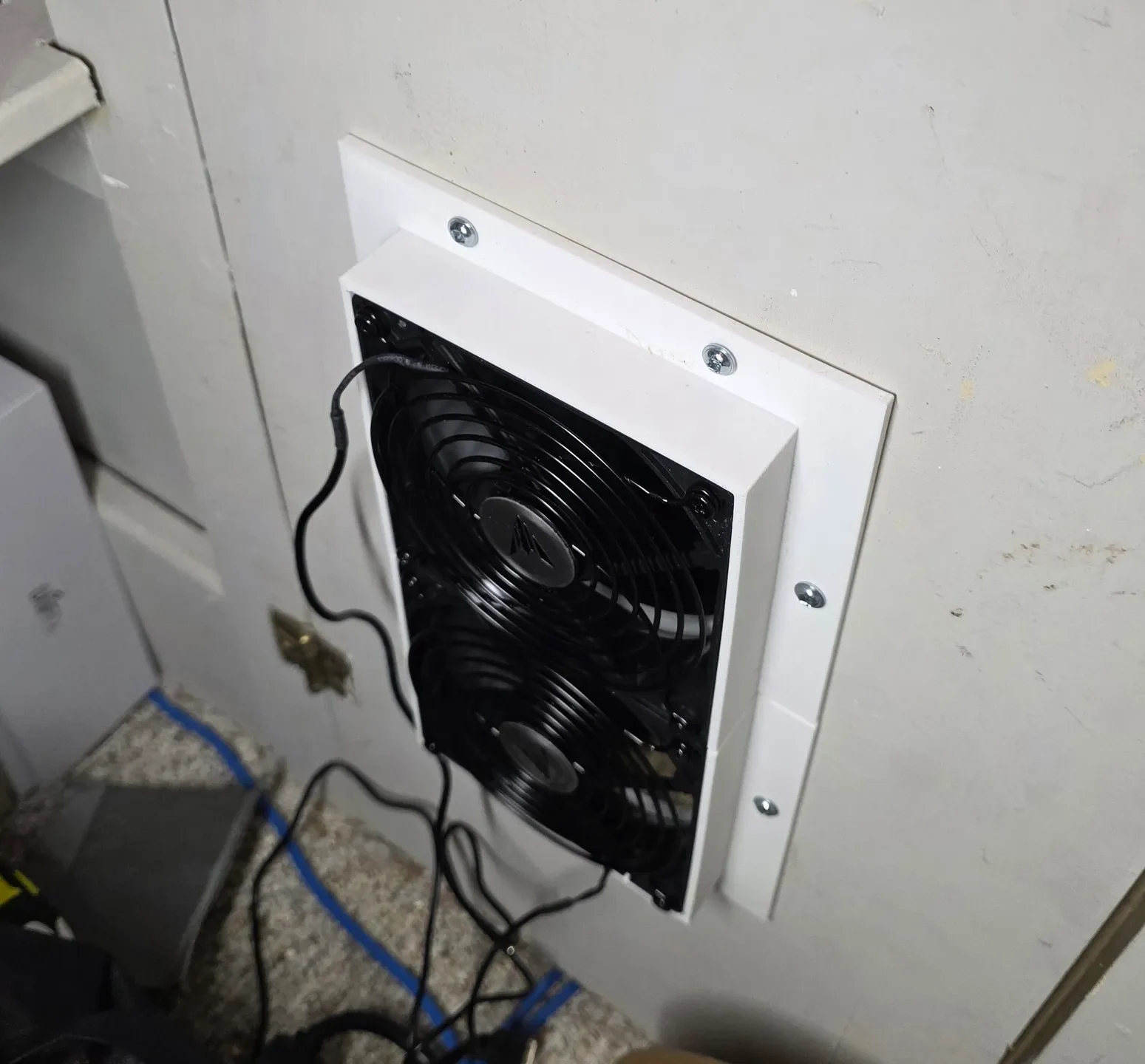

Монтаж: Вставьте узел в отверстие и привинтите фланцы к двери.
