Корпус mt32-pi для Zero 2 W и MiSTer

Это чехол mt32-pi для Raspberry Pi Zero 2 W и шляпа mt32-pi, продаваемая Yavimaya.

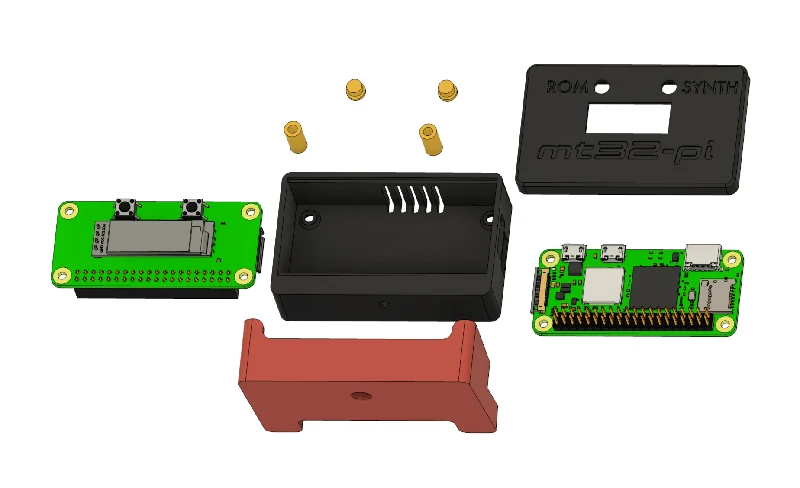

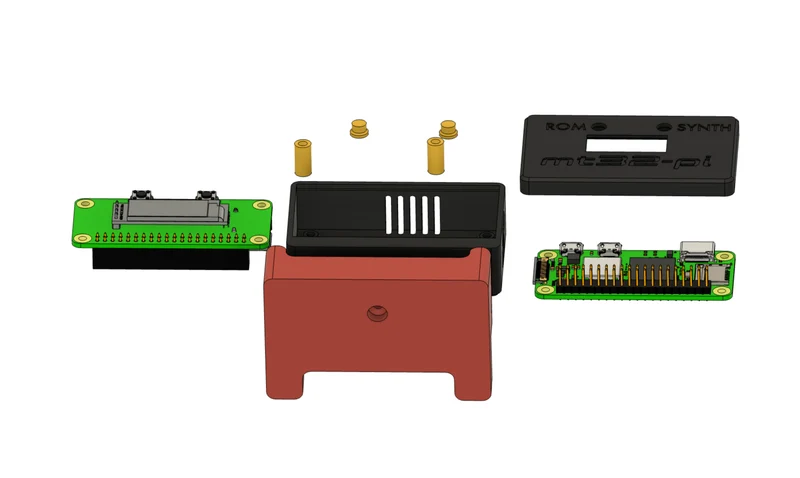

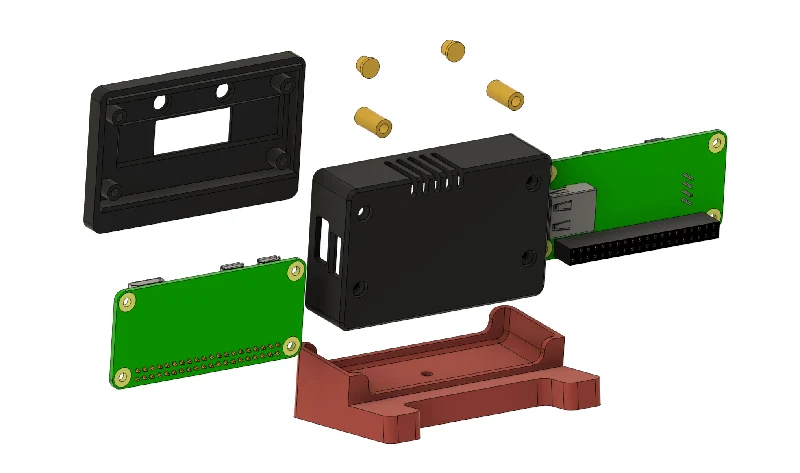

В конструкцию входят 2 детали корпуса (передняя и задняя), проставка 11 мм и 1 кнопка. Вам нужно будет распечатать 2 пуговицы и 2 прокладки.

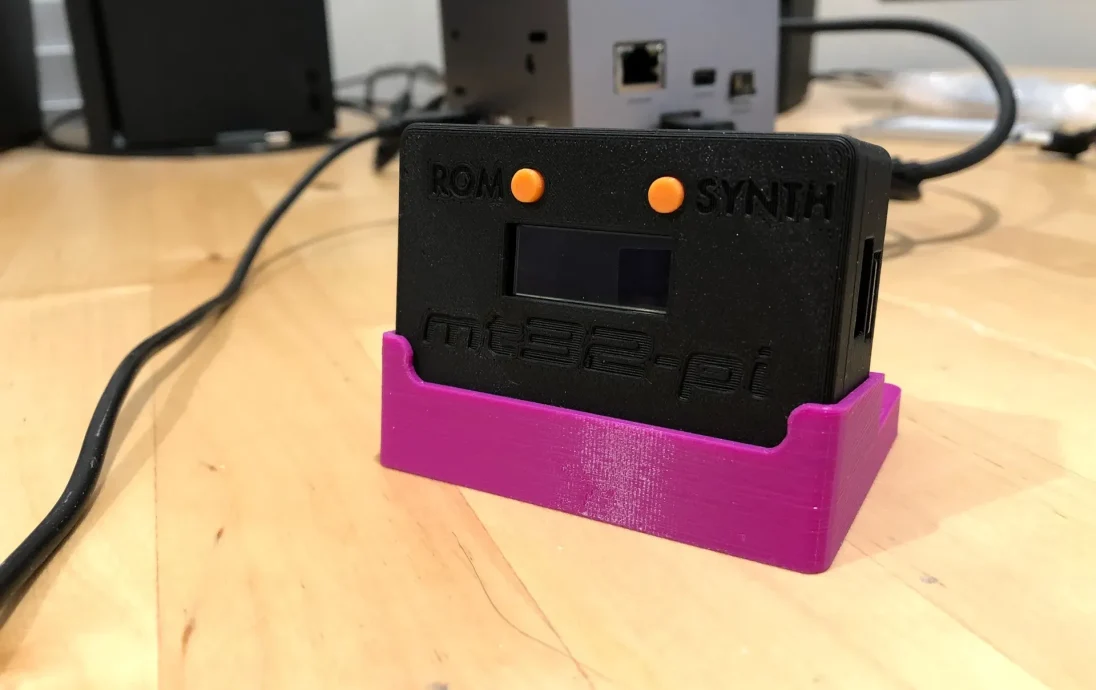

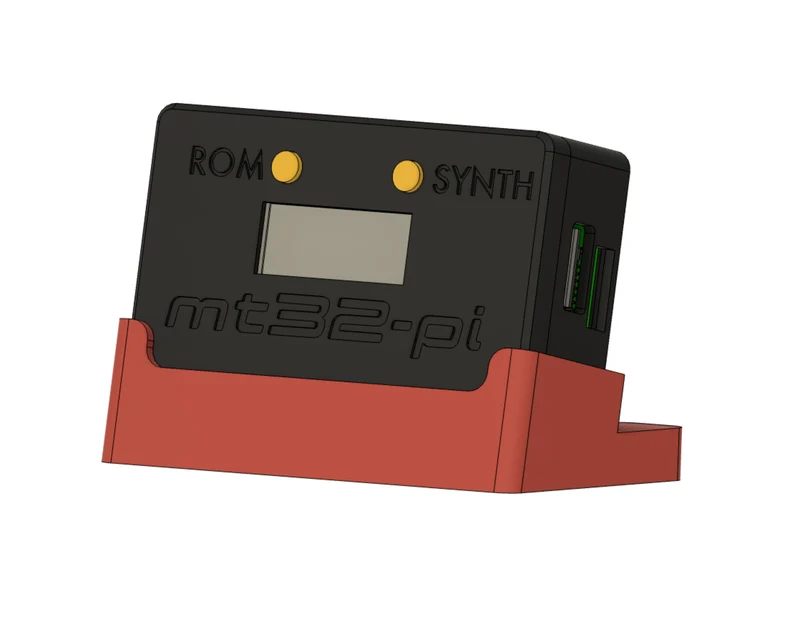

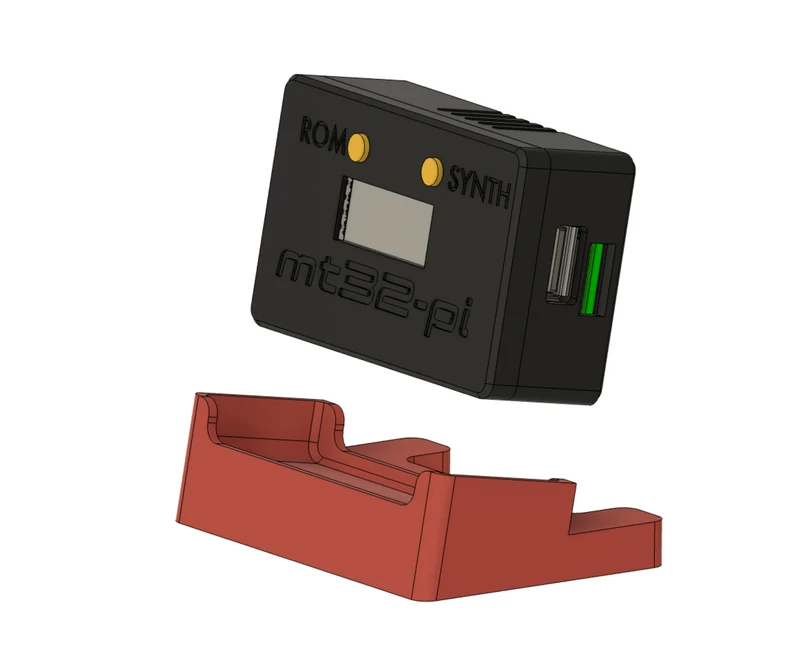

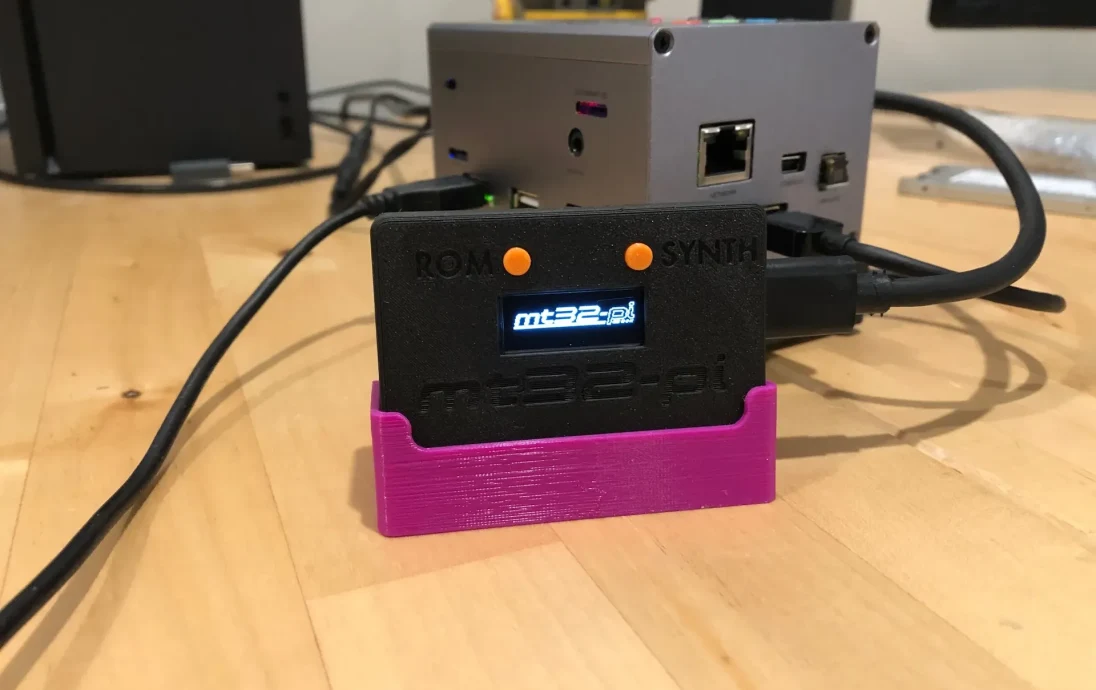

Я также включил дополнительную настольную подставку для mt32-pi с местом для винта m3 x 10 мм, чтобы соединить их вместе. Эта помощь делает все более стабильным и красивым.

Допуски рассчитаны жестко, но принтеры Prusa будут правильно печатать и работать. Между Pi и Hat в верхней части корпуса используются 2 прокладки размером 11 мм, чтобы правильно расположить их друг от друга. Они не требуются внизу, поскольку именно здесь находятся заголовки между Pi и Hat, и все правильно размещается.

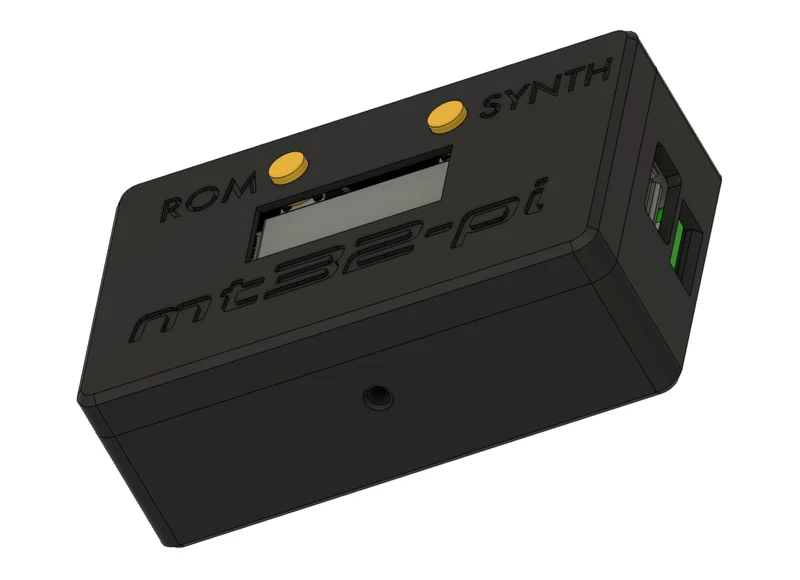

Соберите корпус с помощью 4 винтов m2,4 или m2,5. Длина 18 и��и 20 мм. Опционально подставку можно прикрепить к нижней части корпуса с помощью винта М3 х 10 мм. Я добавил винтовое крепление в нижнюю часть корпуса, чтобы его можно было крепить другими способами или если вы хотите создать собственное крепление/подставку/основание.

Купить его шапку mt32-pi можно в его магазине:

https://www.tindie.com/products/taviens/mt32pi-hat-for-zero-2w-model-raspberry-pi/

Узнайте больше о mt32-pi здесь:

https://github.com/dwhinham/mt32-pi

Я надеюсь, что со временем смогу продать футляр в комплекте с Пи и шляпой в моем магазине:

https://retrofrog.net/
