Система 58: "Микро" Коробка; вкл. FreeCAD-дизайн......

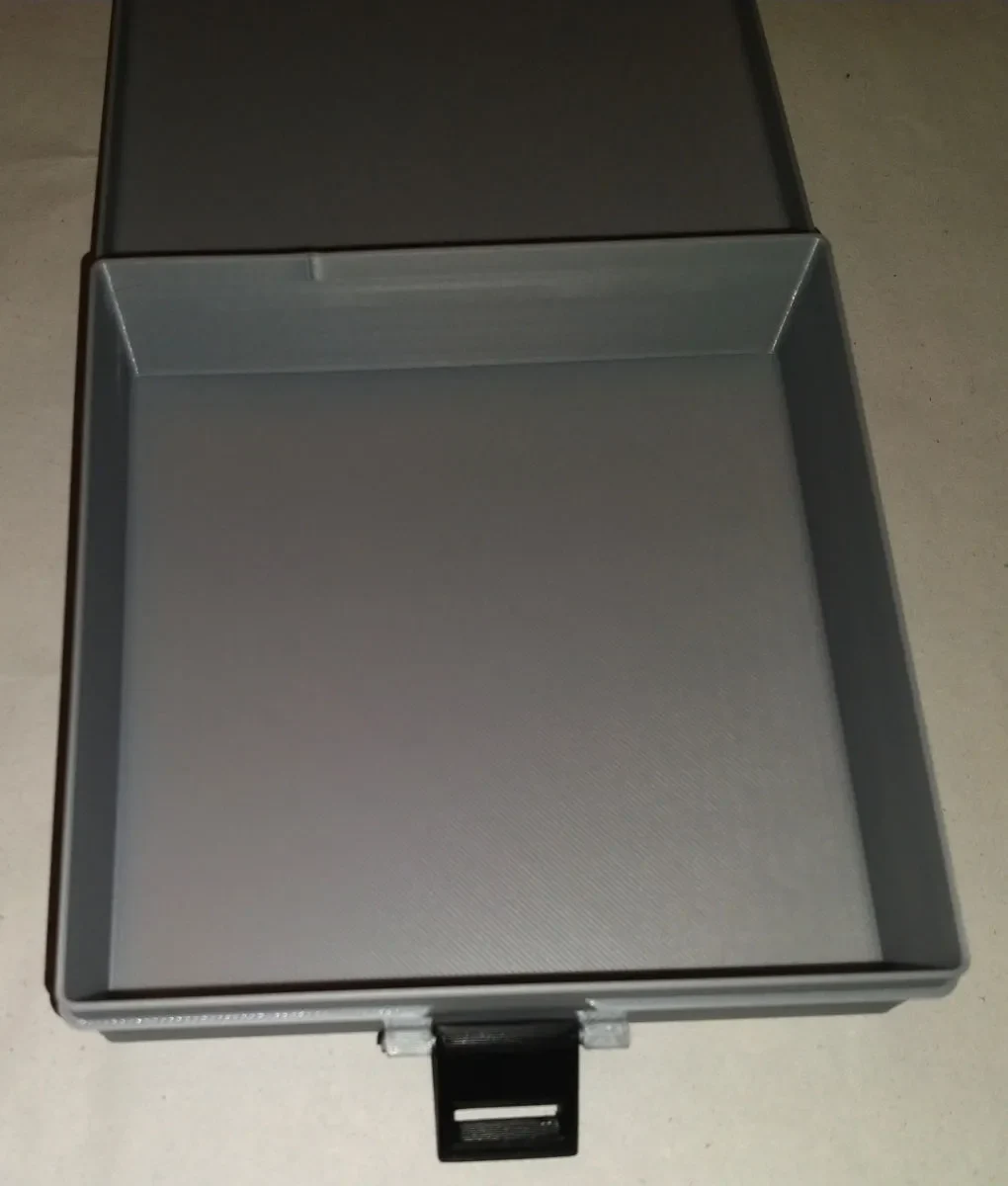

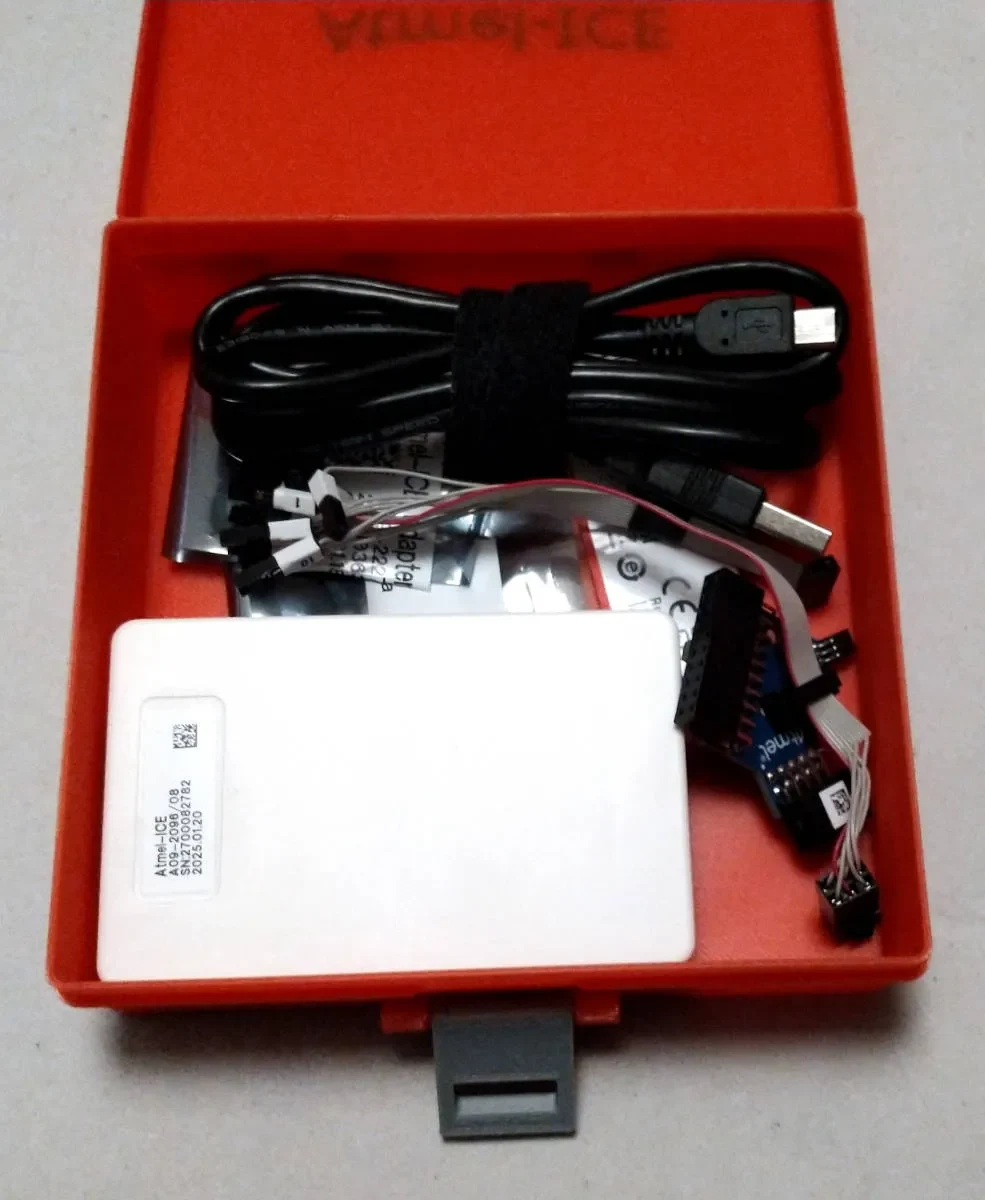

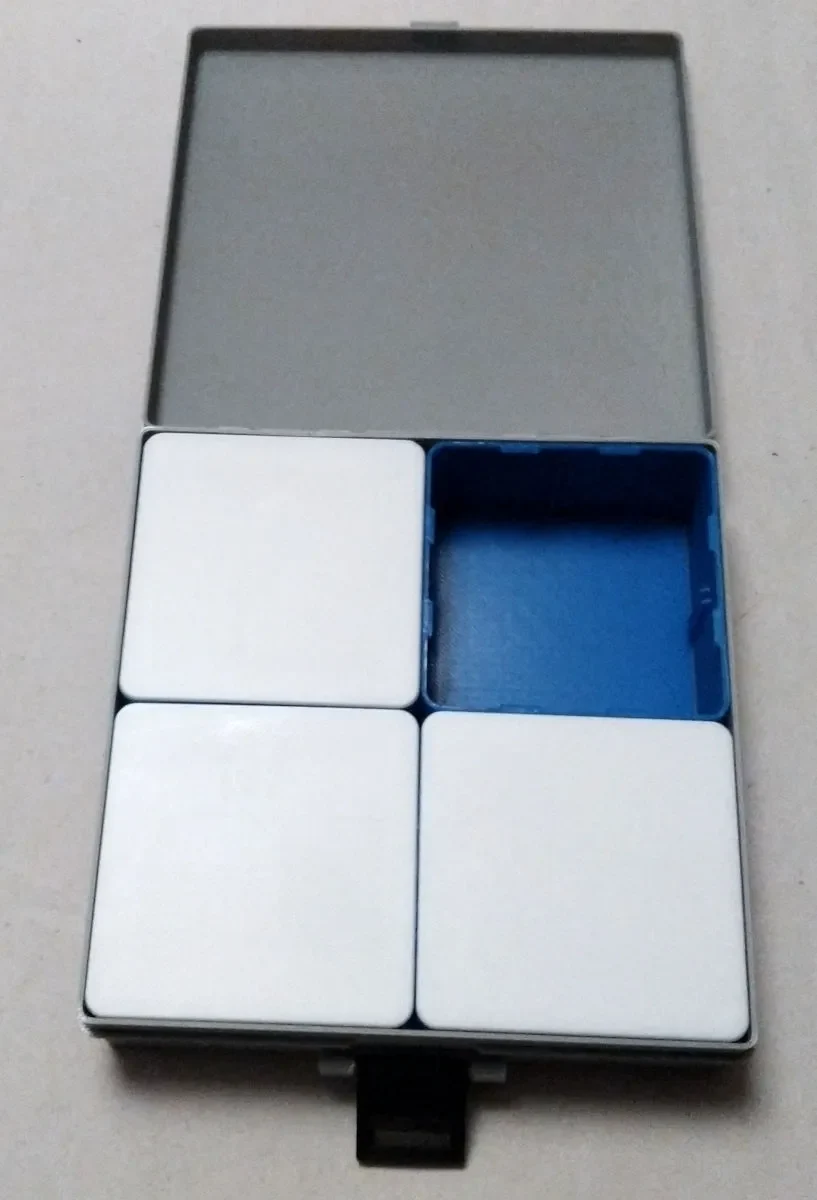

Эта коробка является частью коллекции коробок «Система 58». Его можно использовать автономно, например. для хранения обычных USB-устройств. Или его можно использовать с большинством вставок «System 58», чтобы превратить его в небольшой сортировочный ящик. Примеры смотрите на картинках выше.
Требуются только минимальные опоры и минимальная сборка.
Внешние размеры 122×128 мм, высота 33 мм; внутреннее полезное пространство 116х116мм, высота 31мм; или достаточно места для основных вставок 2×2.
Совместимые коробки и вставки System 58: https://www.printables.com/@konrad_2520545/collections/3048692.
Печать
Обычно для этих коробок подойдет любой материал. Нужны только минимальные опоры.
Я включил GCode для Prusa MINI+ и MK4 (с насадкой HF0.4), используя PLA.
Если вы хотите использовать другой материал или другой принтер: начните с одного из включенных файлов проекта Prusaslicer (*.3mf) и настройте параметры.
Печать из STL
Распечатайте коробку, стоящую нормально. Никакие опоры не нужны. Я бы рекомендовал увеличить количество периметров, так как печатается быстрее, если с��айсер не пытается создать заполнение.
Переверните крышку и отпечатайте опоры кровати так, чтобы замок/петля выступала спереди. Убедитесь, что вы используете только опоры печатной платформы, чтобы слайсер не засорял петли сзади.
Петля/замок должна быть распечатана ровно на кровати. Никакие опоры не нужны.
Сборка
Вы можете соединить петли сзади коробки+крышки с помощью короткого куска нити. Закрепите нить на месте, капнув одну каплю суперклея с одной стороны — обязательно приклеивайте ее только к коробке, а не к крышке. То же самое относится и к петле/замку спереди.
Если вам нужно подробное описание, установите исходный флажок здесь: https://www.printables.com/model/1646802-system-58-sorter-box-improved-mini-box.
Инструкции одинаковы для всех размеров.
Лицензия
Я выбрал GPL сознательно: я хочу, чтобы этот дизайн оставался бесплатным. Не стесняйтесь распечатывать столько, сколько захотите, не стесняйтесь продавать свои отпечатки. Но если вы раздаете распечатки или продаете их, добавьте ссылку сюда или передайте получателю оригинальные файлы дизайна; если вы измените дизайн или добавите фу��кции — опубликуйте свои «исходники», т. е. файлы САПР, под той же лицензией.
Включенный файл САПР этого проекта был создан с помощью FreeCAD 1.0.2. Я постарался обозначить все функции, чтобы было легче понять, что задумано. Отправьте мне сообщение, если у вас есть вопросы.
