Подарочная коробка с трюками

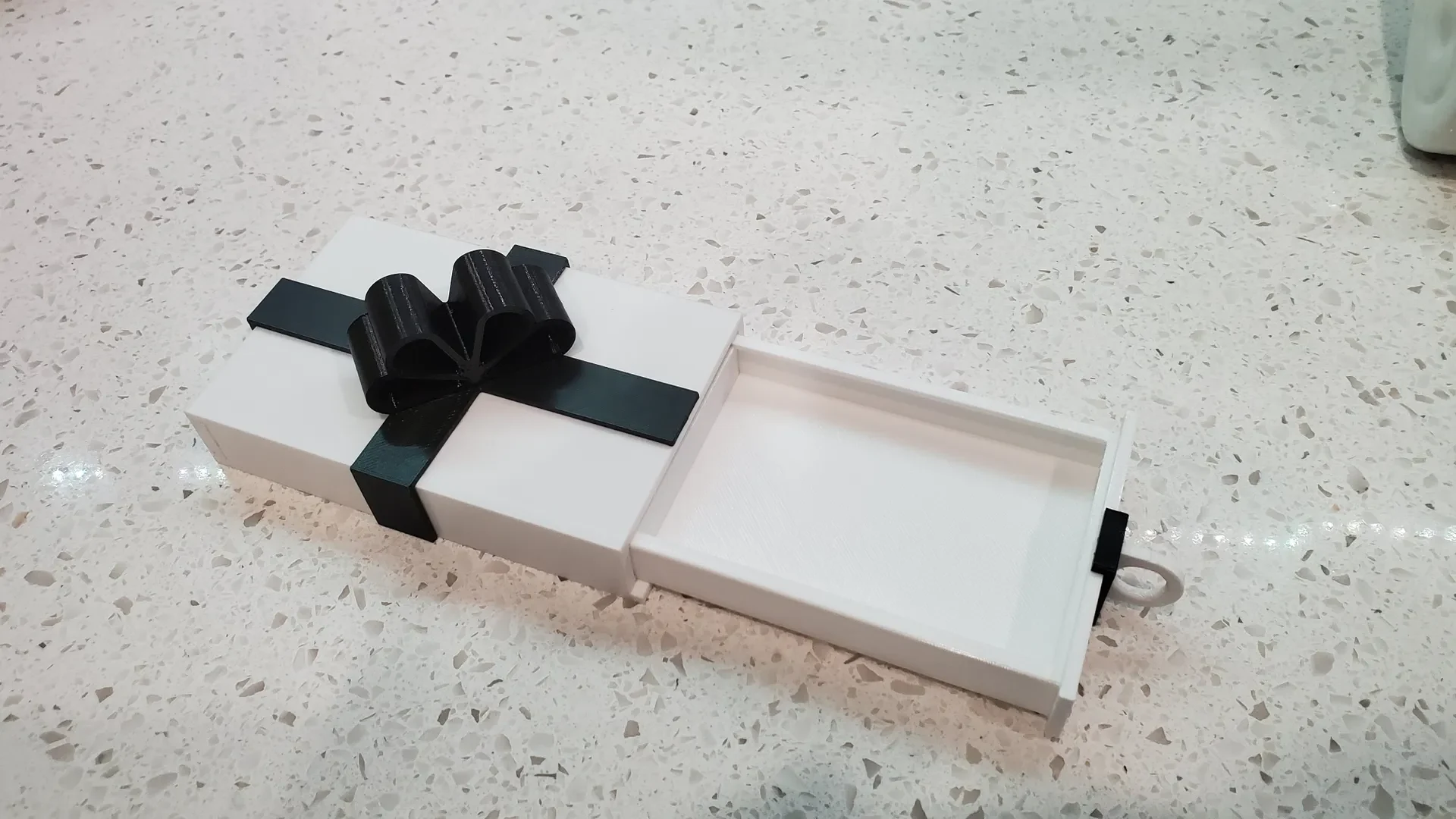

Я разработал это как интересный способ подарить подарочную карту или наличные. Это подарочная коробка-трюк. При первом открытии он кажется пустым. Однако вы предварительно загрузите его подарком. В него поместятся подарочные карты, деньги и другие мелкие предметы. При открытии из обычного положения он всегда будет пуст. Чтобы его загрузить, его необходимо открыть из специального положения ползунка. Перед печатью обязательно прочтите инструкции по печати и сборке (нет, правда, это поможет избежать разочарований).

Посмотреть видео-демо коробки можно здесь: https://youtu.be/5p3jeHYH_Ss

ОБНОВЛЕНИЕ: я добавил версию этой модели, состоящую из трех частей, для людей, у которых могут возникнуть проблемы с допусками печати одной части. Корпус можно распечатать двумя ча��тями, а слайдер — третьей частью. Затем слайдер можно разместить внизу, а верхнюю часть приклеить к нижней, чтобы скрепить все это вместе. Прежде чем наносить клей, убедитесь, что слайдер движется свободно. Для сборки можно следовать приведенным ниже инструкциям.

Распечатать инструкции

ОБНОВЛЕНИЕ: я добавил версию этой модели, состоящую из трех частей, для людей, у которых могут возникнуть проблемы �� допусками печати одной части. Корпус можно распечатать двумя частями, а слайдер — третьей частью. Затем слайдер можно разместить внизу, а верхнюю часть приклеить к нижней, чтобы скрепить все это вместе. Прежде чем наносить клей, убедитесь, что слайдер движется свободно. Для сборки можно следовать приведенным ниже инструкциям.

Важно, чтобы ваш принтер был хорошо откалиброван для этой печати. Чрезмерное выдавливание приведет к неправильной работе движущихся частей. Причина таких жестких допусков заключается в том, что скрытые детали остаются скрытыми. Если у вас возникли проблемы с допусками (особенно с файлом «main body parts.stl»), попробуйте снизить множитель выдавливания на несколько процентов. Вы также можете проверить, распечатав только первые несколько мм файла «main body parts.stl�� и убедившись, что ползунок можно освободить. Весь отпечаток предназначен для печати без опор. Все детали уже должны быть в правильной ориентации. Полностью прочитайте инструкции по сборке, прежде чем пытаться собрать.

Примечание. Теперь существует версия основных частей, в которой немного больше игры, чем в исходной части. Вы можете попробовать это сначала или попробовать, если у вас возникли проблемы с исходными файлами. Он называется „MORE TOLERANCE Main Body Pieces.stl“.

Печать:
Я рекомендую печатать с высотой слоя 0,2 и с 3 периметрами.

»Main Body Pieces.stl" — части основного тела 1 и 2 должны быть напечатаны друг в друге. Если нарезка объединенного файла не работает правильно, их можно загрузить отдельно с помощью «Main Body Piece 1.stl» и «Main Body Piece 2.stl». Допуски довольно жесткие, поэтому при объединении с отдельными файлами обязательно обеспечьте равномерное расстояние по всей длине направляющих, чтобы детали могли свободно перемещаться после печати.

«Main Drawer.stl» — это внешний ящик коробки.

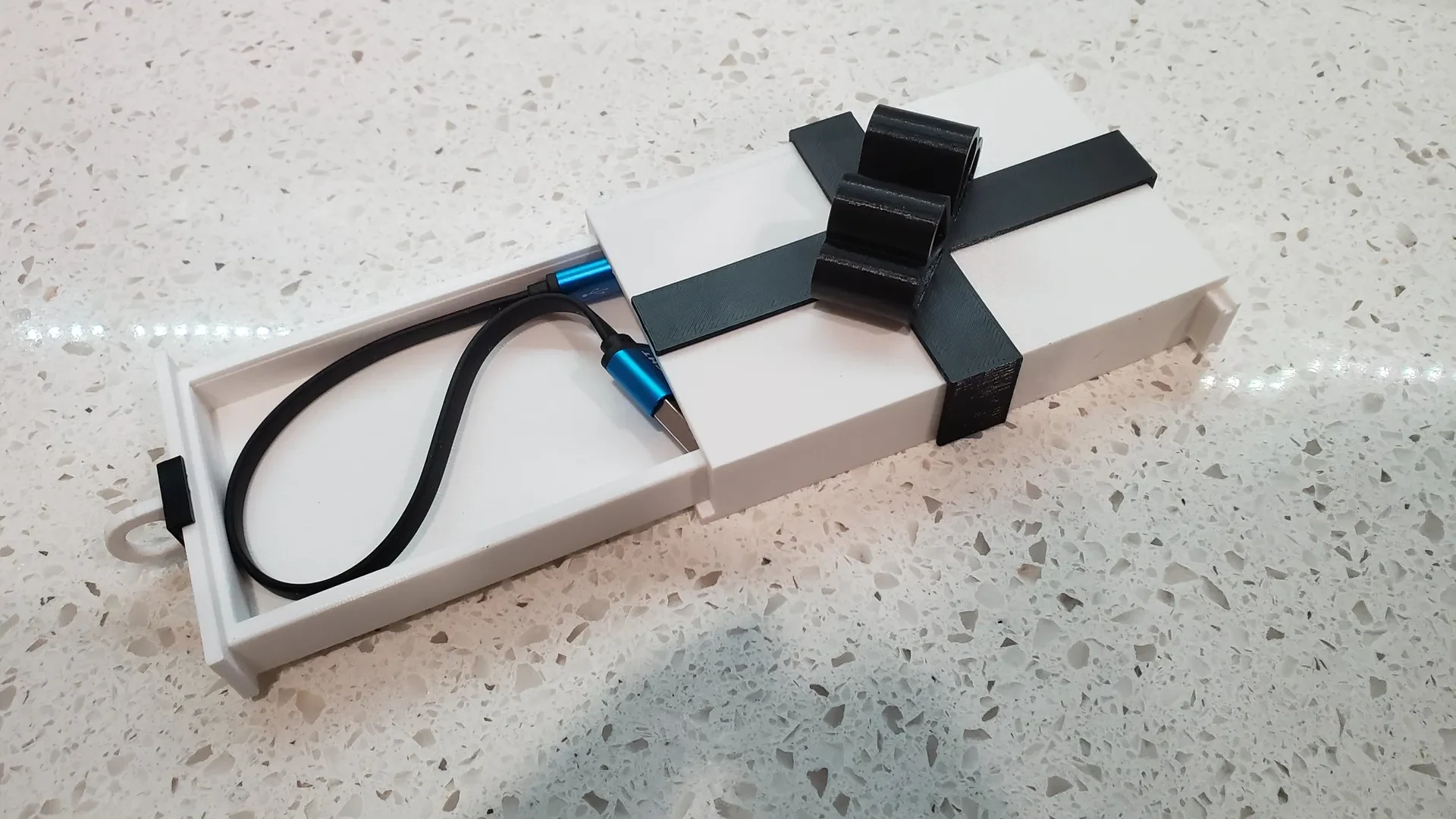

«Hidden Drawer.stl» — это внутренний скрытый ящик, в котором фактически хранится содержимое подарка.

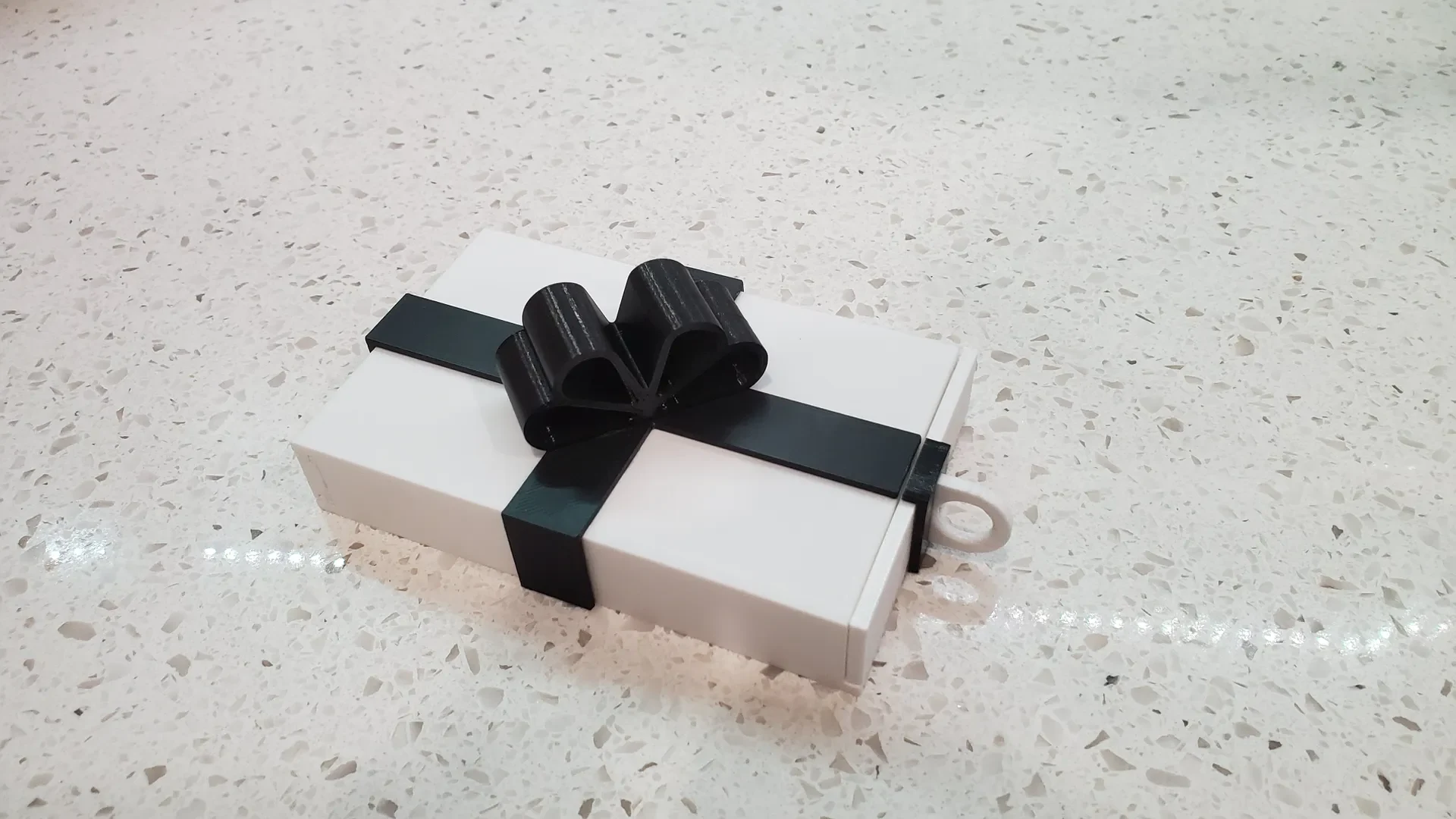

Основная лента.stl, Передняя лента.stl, Направленный бант.stl, Ненаправленный бантик.stl — это дополнительные детали, которые можно приклеить позже. На направляющем банте имеются канавки, которые выравнивают его по ленте и помогают удерживать его на месте. NonDirectional имеет плоскую нижнюю часть и может быть установлен в любой ориентации.

Сборка:

Эти шаги можно пропустить, если вы распечатали основную часть из 3 частей.
*После печати файла «Main Body Pieces.stl» необходимо будет снять однослойную крышку, закрывающую отверстие. Он предназначен для поддержки боковых сторон коробки во время печати, и его можно снять, выломав его или используя нож Exacto.

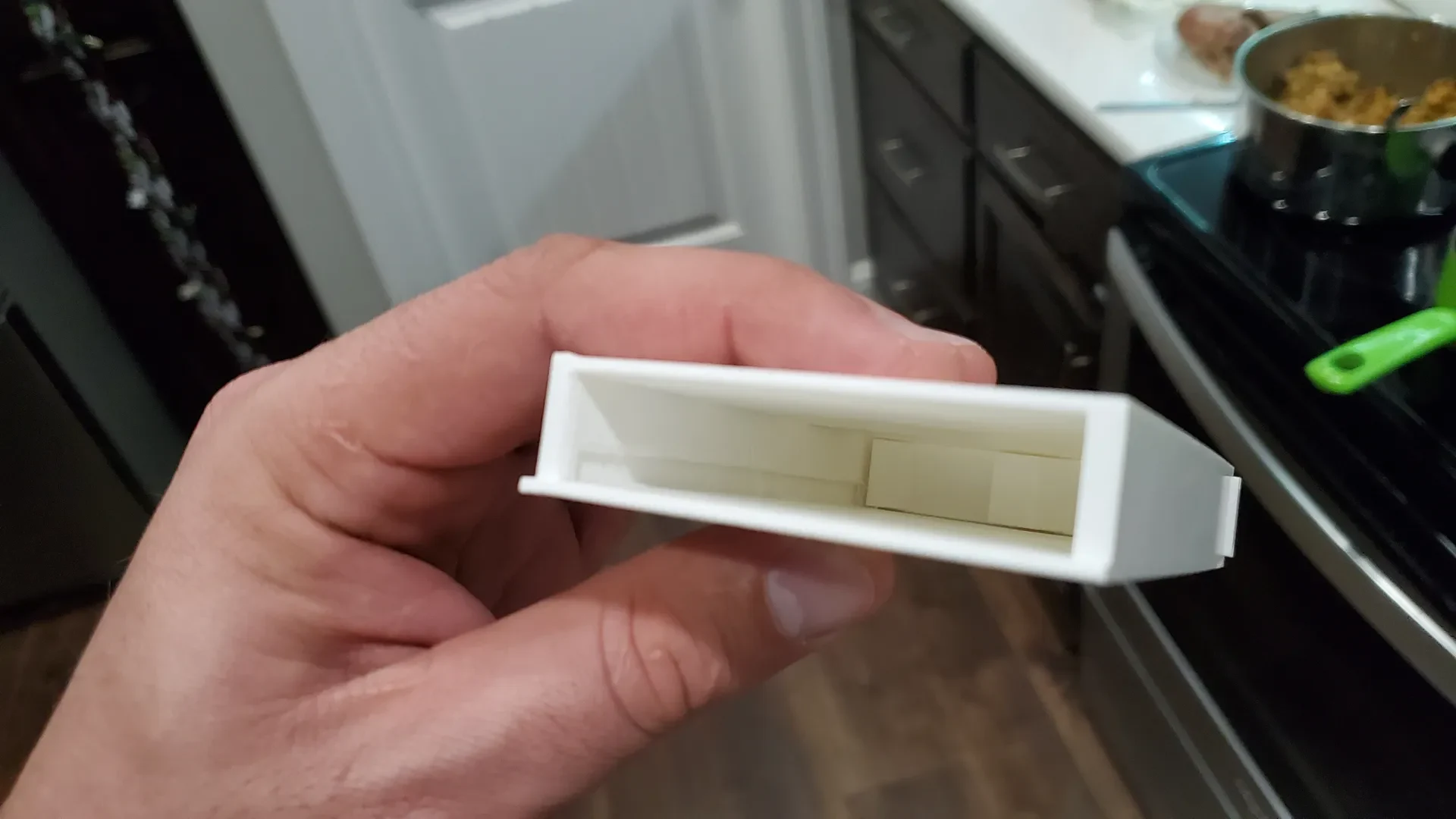

* Далее: с обеих сторон внутренней части коробки есть две направляющие для ящика. Тот, что был внизу, открыт, тот, что на другой стороне, имеет единственный опорный слой, который нужно будет очистить. Вы можете использовать что угодно: нож Exacto или напильник, чтобы очистить его от кусочков нити. Я обнаружил, что проще всего использовать острый, длинный и тонкий нож (у вас может быть что-то на кухне. Не говорите моей жене). Тогда я
