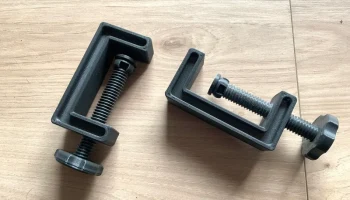

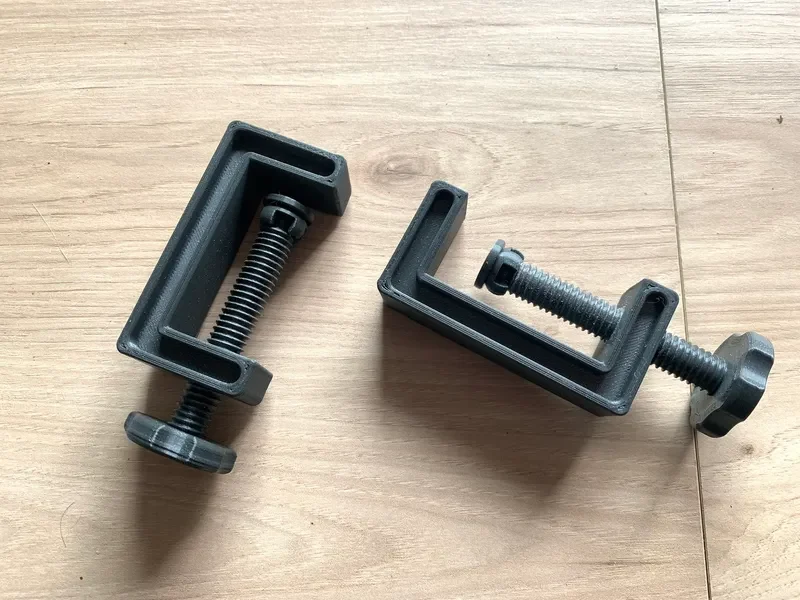

Смесь C-Clamp / G-Clamp - улучшенные зазоры и долговечность
Примечания

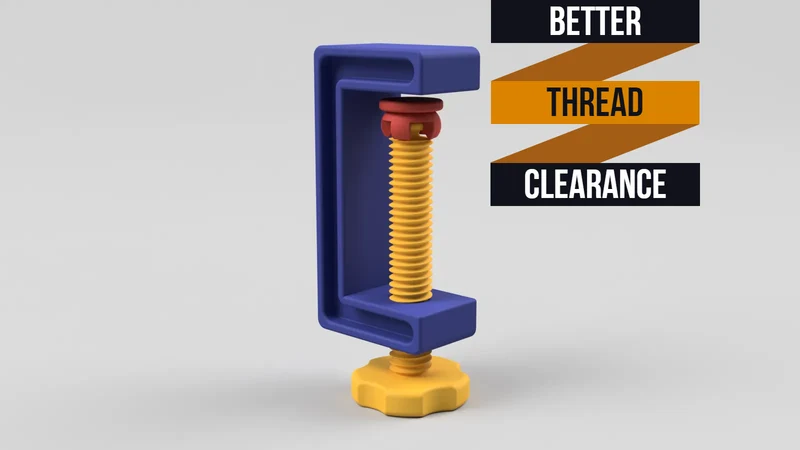

Поскольку мои плохие допуски к моему 3D-принтеру не позволяли мне правильно напечатать нить, я переделал отличный файл 03v2 от Wilko под свои нужды (спасибо за файл fusion 360!)
Полностью совместим с оригинальным авторским дизайном, резьба одинаковая, поэтому штамп можно просто перепечатать, если исходный файл уже распечатан. Поскольку это незначительные изменения, параметры в файле fusion 360 все равно должны работать.
Этот большой зазор должен работать на любой хорошо откалиброванной машине, даже на такой дешевой, как моя, но если нет, вам обязательно следует полностью проверить свой 3D-принтер.
Я взял файл Clamp 03 v2 в качестве эталона, предполагая, что это последняя версия, если это не так, простите меня.
Распечатать инструкцию
Следуйте оригинальным советам автора, 0,2 отлично работает, минимум 30% заполнения, 8 стенок отлично подходят для конструкции зажима (меньше верхнего и нижнего слоев — это нормально). Для максимальной долговечности может потребоваться 80-100% заполнение штампа и платформы, но я еще не проверял это (30% подходит для моих реальных нужд).
23.04.2024 Edit: У пользователей возникли трудности со интеграцией планшета, предложили прогреть планшет перед сборкой. Кроме того, я предлагаю полностью прикрутить зажим к твердой поверхности (или пустой), чтобы вам было проще собрать подкладку.
Насколько известно, эта часть не может двигаться (например, под углом к нижней плоскости), но она должна оставаться собранной с помощью винта.
Список изменений
Версия 1.0

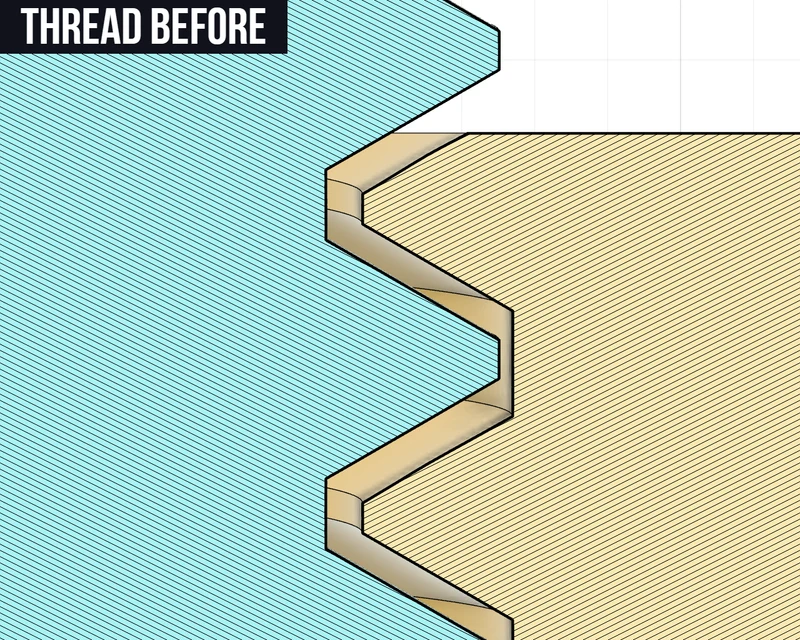

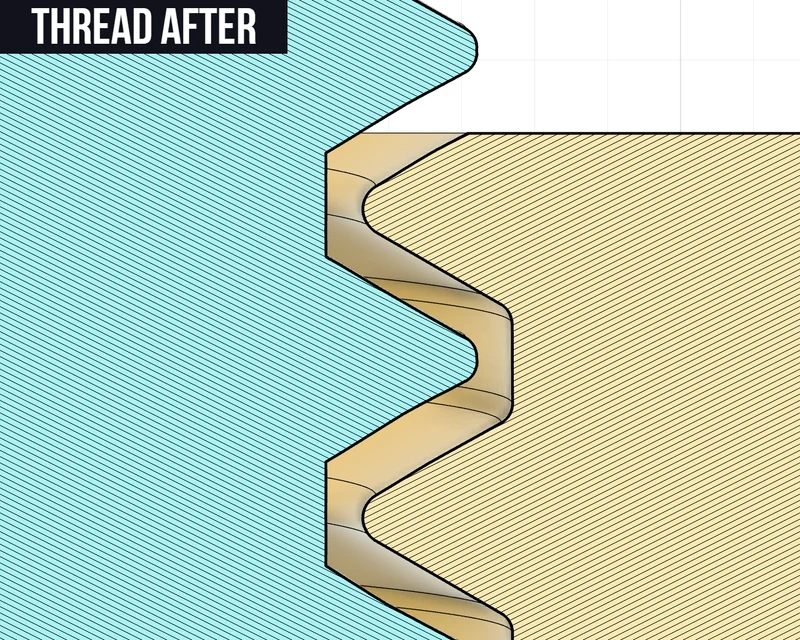

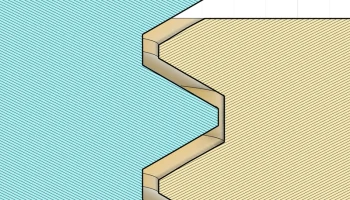

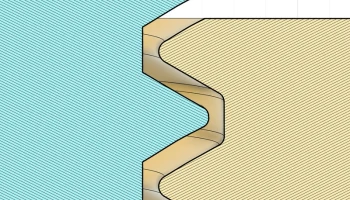

Штамп нити (см. скриншот до/после)
Сместите грани резьбы на 0,1 мм (сверху и снизу).
Смещение края резьбы на 0,15 мм.
Скруглите край этой резьбы и соответствующую поверхность зажимной резьбы для большей прочности.

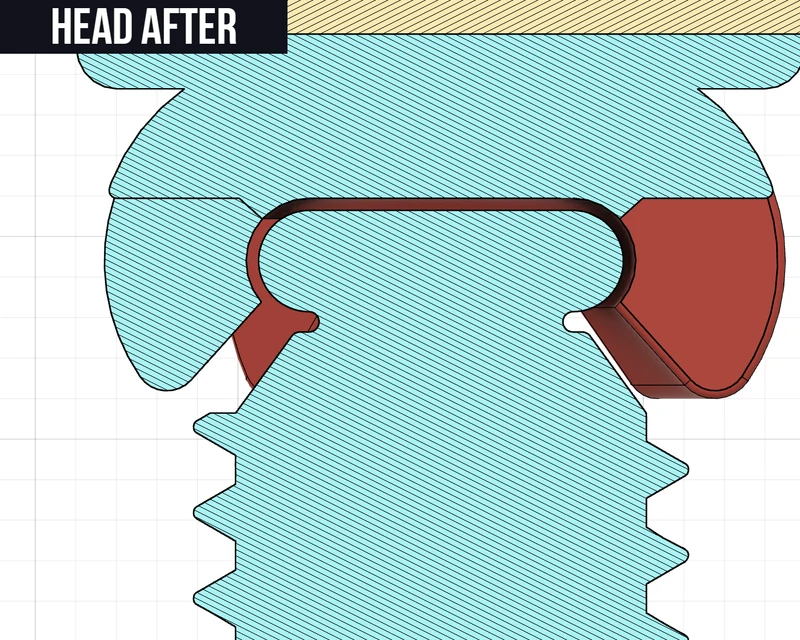

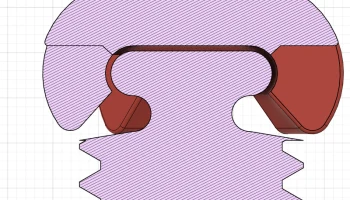

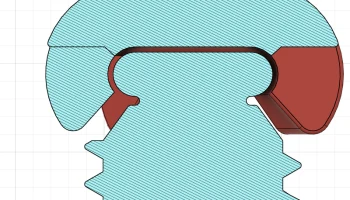

Головка штампа (см. скриншот до/после)
Измените эскиз вращения головки штампа (которая поддерживает платформу) для большей прочности.
Исправление ошибки в начале резьбы, не позволяющей завершить ее чисто.
История изменений
Дата Версия Описание Комментарий
12.23.2022 V1.0 Первый выпуск На основе c-clamp_03_v2
04.23.2024 Описание обновления V1.0 Отзывы пользователей о проблемах с планшетом
