Бета 3D модель ракеты Mk 4
TL;DR: Это набор для сборки. Я создал его несколько месяцев назад и обдумывал, стоит ли переписывать описание. Здесь есть кое-что полезное, так что разберите его по своему усмотрению или просто распечатайте и запустите.
Наслаждаться!
Представляем комплект ракеты BetaMax Mk4!
Это было вдохновлено другим полным комплектом, который я скачал и распечатал для своей жены. Мы так прекрасно провели время, что мне захотелось поделиться с вами некоторыми новостями. К сожалению, первоначальный автор не допускал производных для своего комплекта. Не желая вмешиваться, я создал это с нуля в Tinkercad.

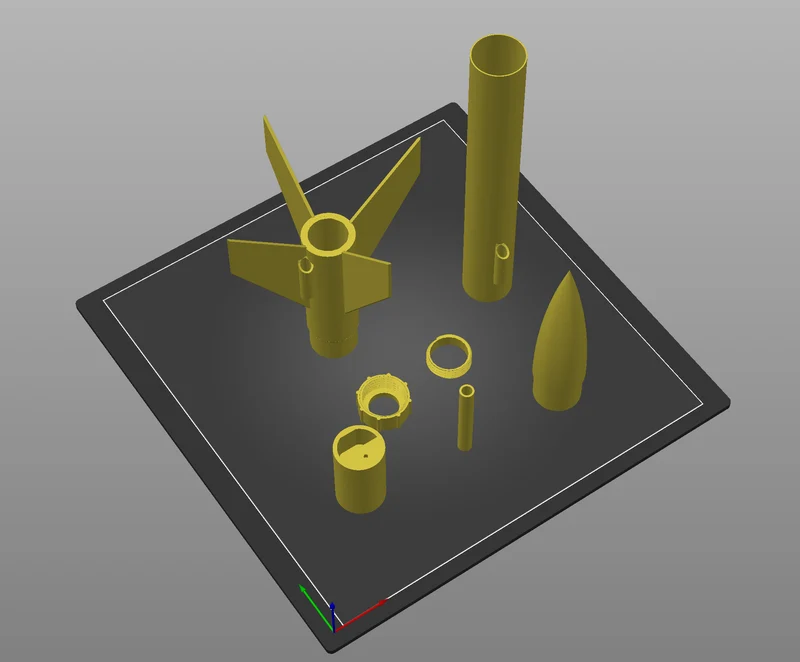

Это полный комплект. Он содержит все, что вам нужно для печати, сборки и полета за пределами системы восстановления, двигателей и стартовой площадки. Ниже я объясню варианты и все, что вам понадобится.
Я постарался сделать это руководство максимально подробным. Если у вас есть опыт сборки ракетных комплектов, то в этом не должно быть ничего нового. Если вы новичок в моделировании ракетной техники, ДОБРО ПОЖАЛОВАТЬ! Вы никогда не будете прежними. Прежде чем начать, я бы посоветовал посмотреть несколько видеороликов доктора Дэйва Томаса о сборке ракет на канале Rocketry Education and Research (R.E.A.R.) на YouTube (https://www.youtube.com/@REAR_rockets).
Отказ от ответственности: Я не делаю никаких утверждений или гарантий в отношении этой модели. Используйте и наслаждайтесь им на свой страх и риск. Пожалуйста, следуйте правилам безопасности NAR при использовании этого устройства. Их можно найти здесь: https://www.nar.org/safety-information/model-rocket-safety-code/.
Обзор:
BetaMax — это комплект того же размера, что и Estes Alpha III, на основе которого он был вдохновлен. «Альфа» была первой ракетой, которую я построил и запустил, когда был подростком. Это была классическая конструкция TFN (три киля и носовой обтекатель), способная летать на самолете класса А с помощью ракетных двигателей Estes C-класса.
BetaMax имеет некоторые отличия. Очевидным изменением является то, что я модифицировал ускорительную секцию, включив в нее четыре плавника. Почему? Не знаю… Мне нравится внешний вид. Я усилил крепление двигателя, чтобы вы могли легко печатать с использованием нитей любого семейства PLA, ABS или PETG. Я добился большого успеха, используя PLA+ при нескольких запусках без тепловой деформации. Просто дайте ракете отдохнуть несколько минут, прежде чем снова запустить ее. Третья особенность усилителя — это втулка двигателя, которая не является обязательной, но стоит найти трубку корпуса. Причина этого в том, что корпусная труба служит тепловой муфтой, изолирующей опору двигателя от горячих выхлопов двигателя и выбрасываемого заряда. Он также служит платформой для установки стопорного кольца двигателя. Это также не является обязательным, но упрощает замену двигателей и устраняет необходимость в удерживающем крючке или приклеивании двигателя лентой.
Перегородка является дополнительным дополнением, которое входит в комплект, поскольку устраняет необходимость в восстановлении ваты. Он будет улавливать горячие выбрасываемые газы, но при этом создавать давление в трубке корпуса. Он запечатан, поэтому ничего не нужно делать, когда он приклеен на место. Он имеет как утопленную фиксирующую петлю, так и небольшое отверстие на передней стороне, куда можно прикрепить крючок с проушиной, если вы захотите.
Стопорные кольца двигателя также не являются обязательными, но я включил их, потому что считаю их очень полезными. Они придают модели красивый и аккуратный вид и упрощают установку/снятие двигателей. Если вы хотите использовать эту функцию, вам придется включит�� втулку двигателя.
Если вы решите использовать собственную трубку корпуса (рекомендуется), предоставляется пусковая проушина. Он большого размера, поэтому размер можно подобрать по вкусу. Он не используется с полностью напечатанным на 3D-принтере комплектом.
Носовой обтекатель имеет оживальную конструкцию. Я не знаю, какое это соотношение. Я выбрал его по внешнему виду и производительности. В плече утоплен стержень для крепления парашюта/стримера и высотомера. Верхняя половина прочная, что помогает поддерживать центр тяжести (подробнее об этом позже).
Сложите все это вместе и у вас получится ракета!
Вещи, которые вам понадобятся:
Есть несколько вещей, которые вам понадобятся для завершения этого проекта. Я рекомендую не использовать прилагаемую трубку для тела. Он тонкий, и вам придется отшлифовать плечо носового обтекателя, чтобы обеспечить свободную посадку. Я включил его на случай, если вы не сможете найти тело.
