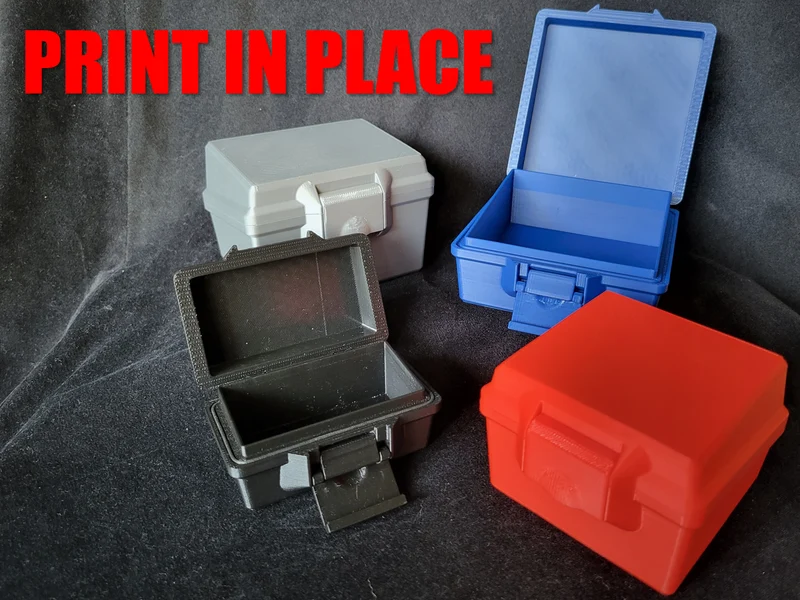

Коробка с защелкой, тип 1

Это первая из серии коробок с защелкой, она надежно удержится даже при падении. В нижней части рукоятки имеется паз для дополнительного уплотнения из нити ТПУ толщиной 1,75 мм. Это НЕ сделает коробку водонепроницаемой, а просто сделает ее более водонепроницаемой.

Для начала я загрузил шестнадцать версий этой коробки, разделенных по внутренним размерам. Размер указан в конце имени файла с помощью _width_length_глубины в миллиметрах. По запросу в будущем могу загрузить другие размеры. Коробка может быть любой разумной ширины и длины, но ее высота должна составлять от 43 до 70 мм.

Печать

Прежде чем распечатать коробку, убедитесь, что ваш принтер выдерживает проверку на зазор толщиной 0,15 мм. Один, имитирующий петли этой конструкции коробки, загружен в файлы здесь. Если во время теста вам не удалось освободить шарнир, не распечатывайте этот блок, пока не исправите это в настройках печати.

Для печати этого дизайна необходимы подставки; они должны быть сосредоточены вокруг фиксирующего механизма, показанного ниже.

Для самой короткой версии опоры под внешней защелкой не нужны, поскольку она будет опираться на рабочую пластину.
