OTF Fidget Knife mk II + CAD

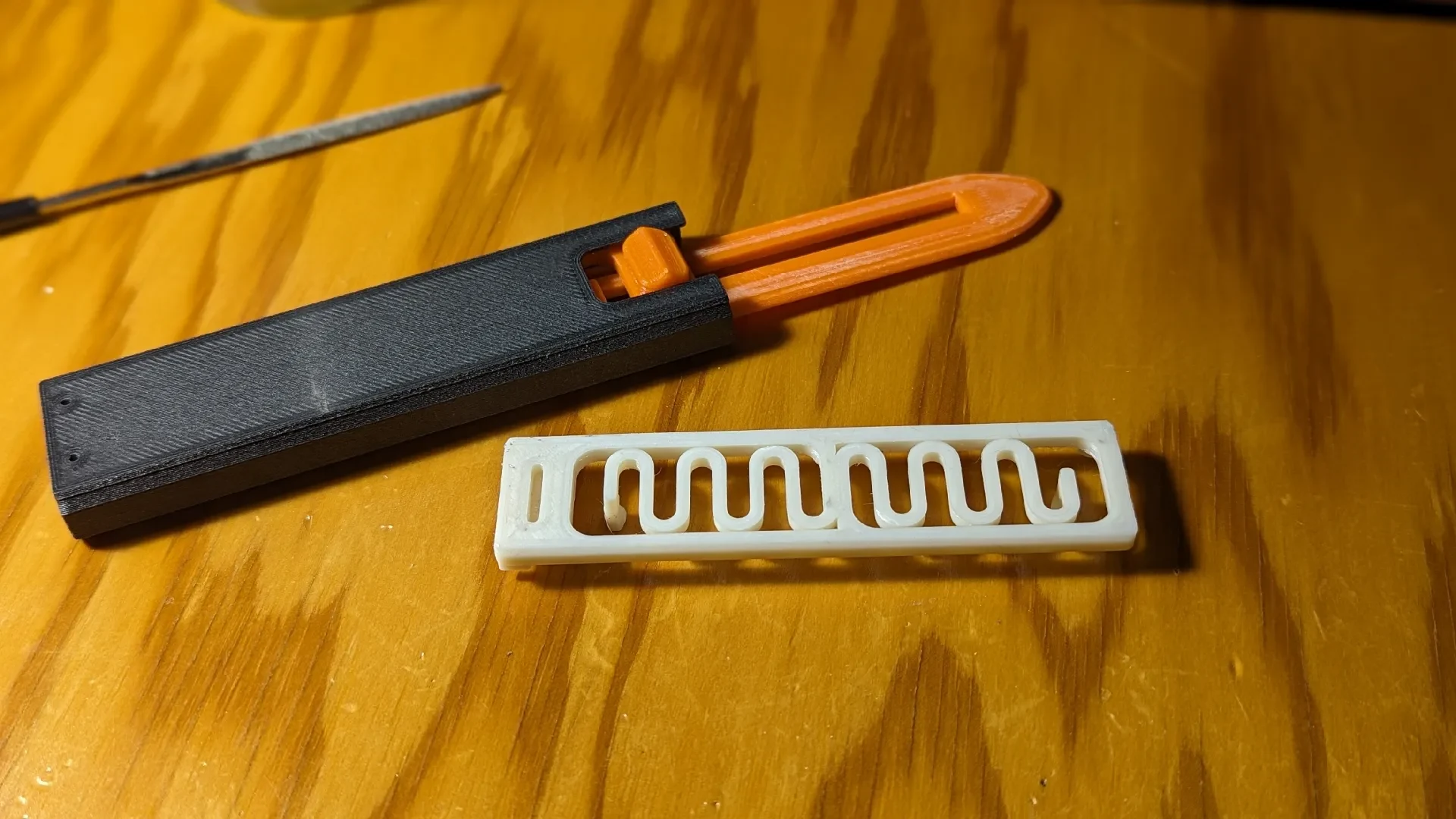

Это мой взгляд на блестяще спроектированный нож OTF Fidget от Uhltimate.

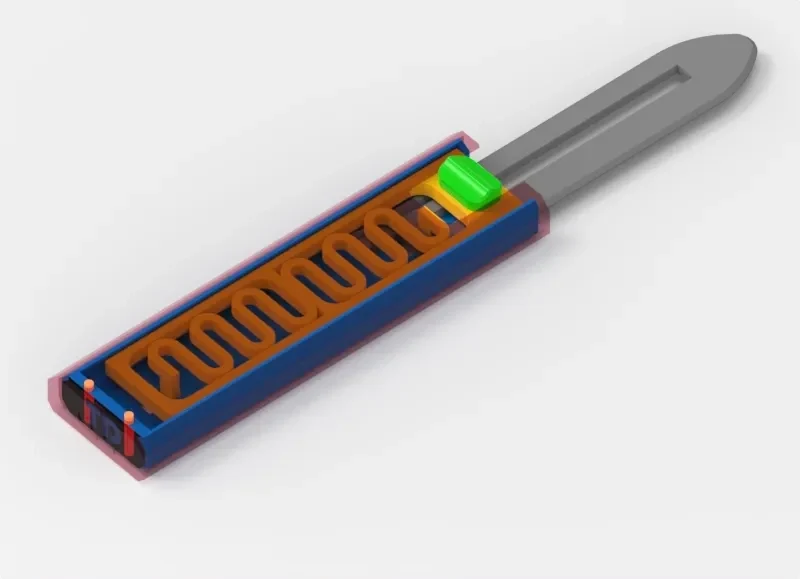

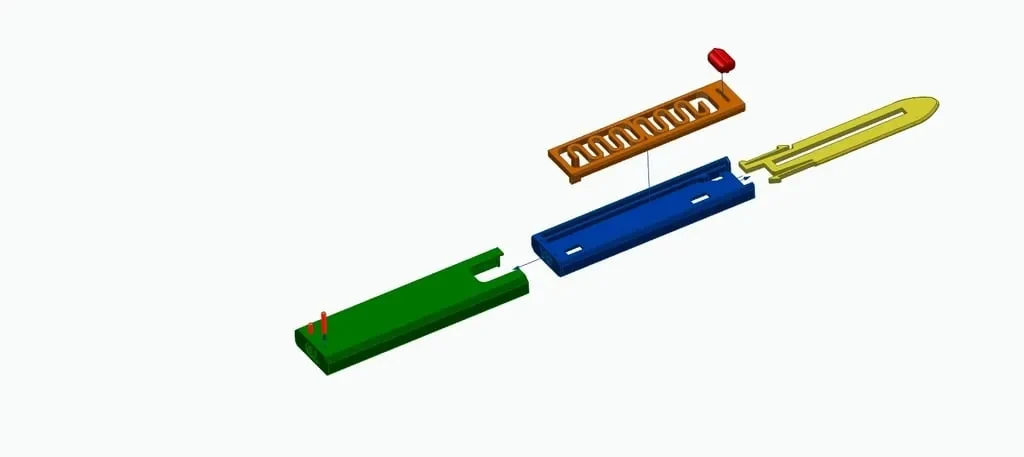

Я перепроектировал файлы и сделал несколько модов. Всего 5 напечатанных деталей, никакой фурнитуры, одна капля клея и два небольших отрезка нити.

Скажи мне, что ты думаешь.

Изменения:

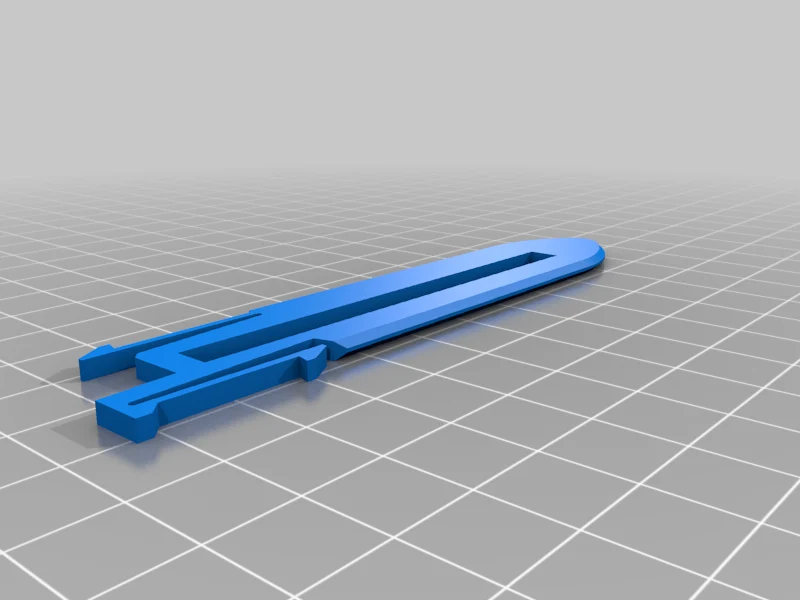

Угол зацепа 75 градусов для лучшего удержания лезвия и щелчка.

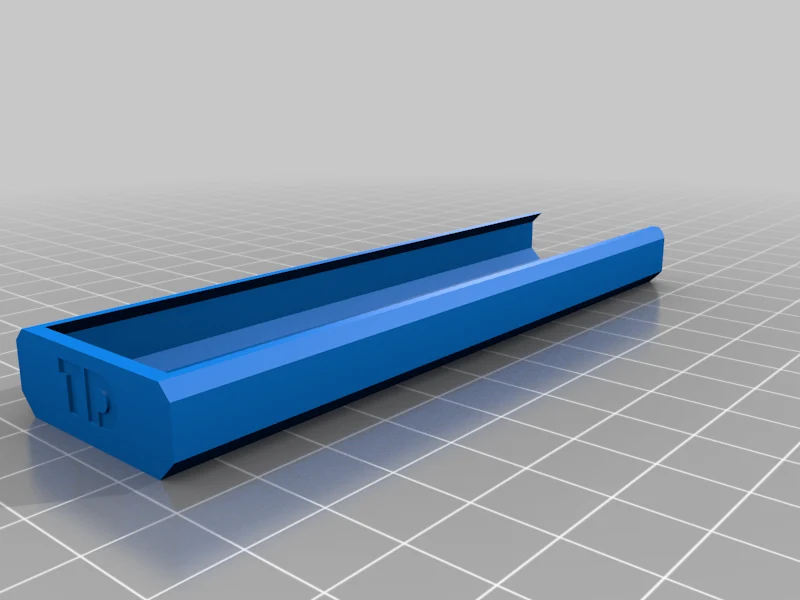

внешняя об��лочка, минимизирующая сопротивление пальцев и ладоней пружине.
Плоская направляющая для большого пальца для более легкого развертывания и возможности карманного размещения.

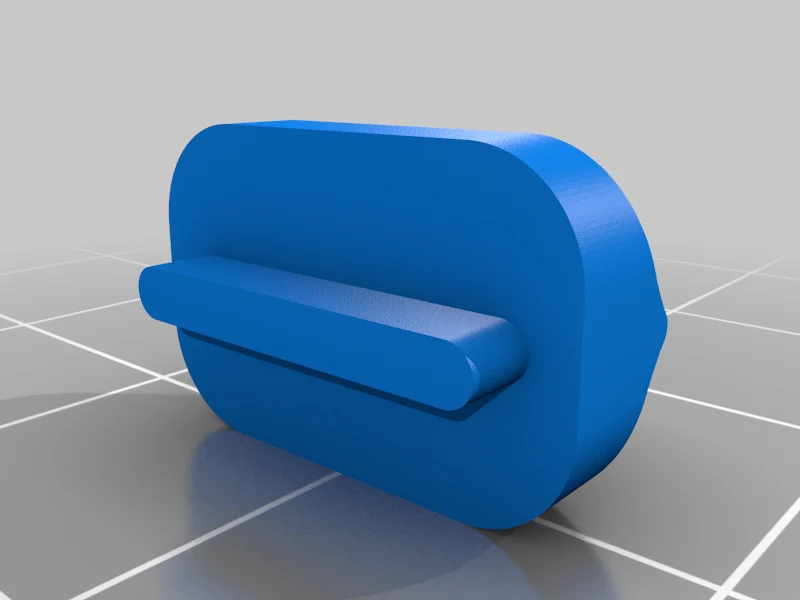

легко приклеиваемый язычок для большого пальца (без крепежа)
использование защелок для удержания внешней оболочки и/или нитей в качестве горячештампованных штифтов для постоянной фиксации.

Рекомендуется использовать более жесткую нить для основного корпуса (PLA или CF-ABS) и что-то более мягкое для внешней оболочки (PETG).
Используйте одну каплю клея, чтобы прикрепить язычок для большого пальца в прорези. Я напечатал свой из АБС-пластика, поэтому сварил его ацетоном.

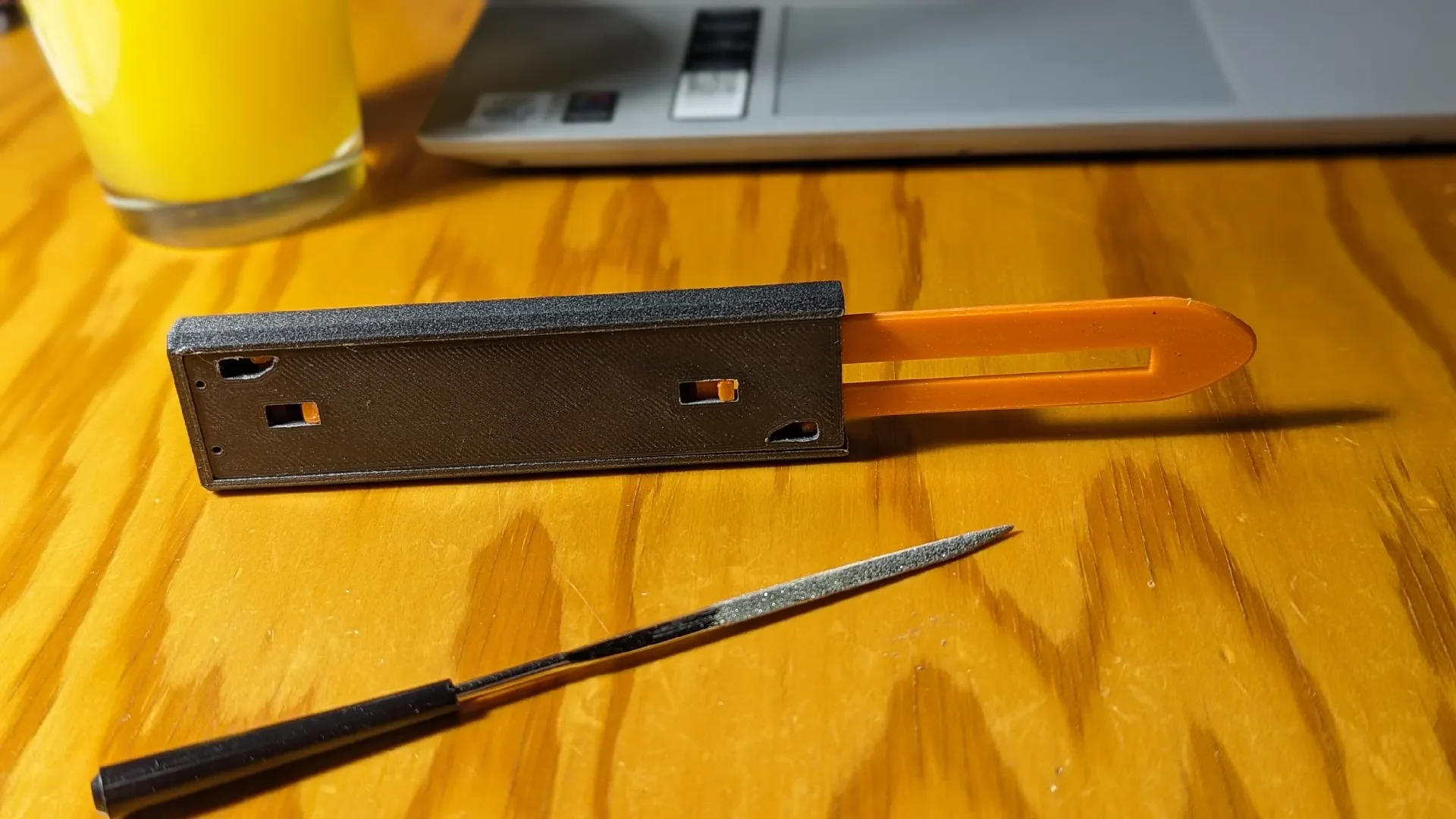

Если вы используете секции нити, чтобы скрепить все вместе, просто расширьте отверстия сверлом диаметром 2 мм и нагрейте небольшой металлический предмет, чтобы расправить концы нити, превратив их в пластиковые заклепки. Отлично работает.

Если вам просто нужен мой дизайн внешней оболочки оригинального ножа Ultimate, перейдите сюда:
https://www.printables.com/model/869825-otf-fidget-knife-shell

Включены файлы STEP.
С ума сойти.

Категория: Гаджеты
