Ручка для рисования миниатюрной модели - подпружиненная и...

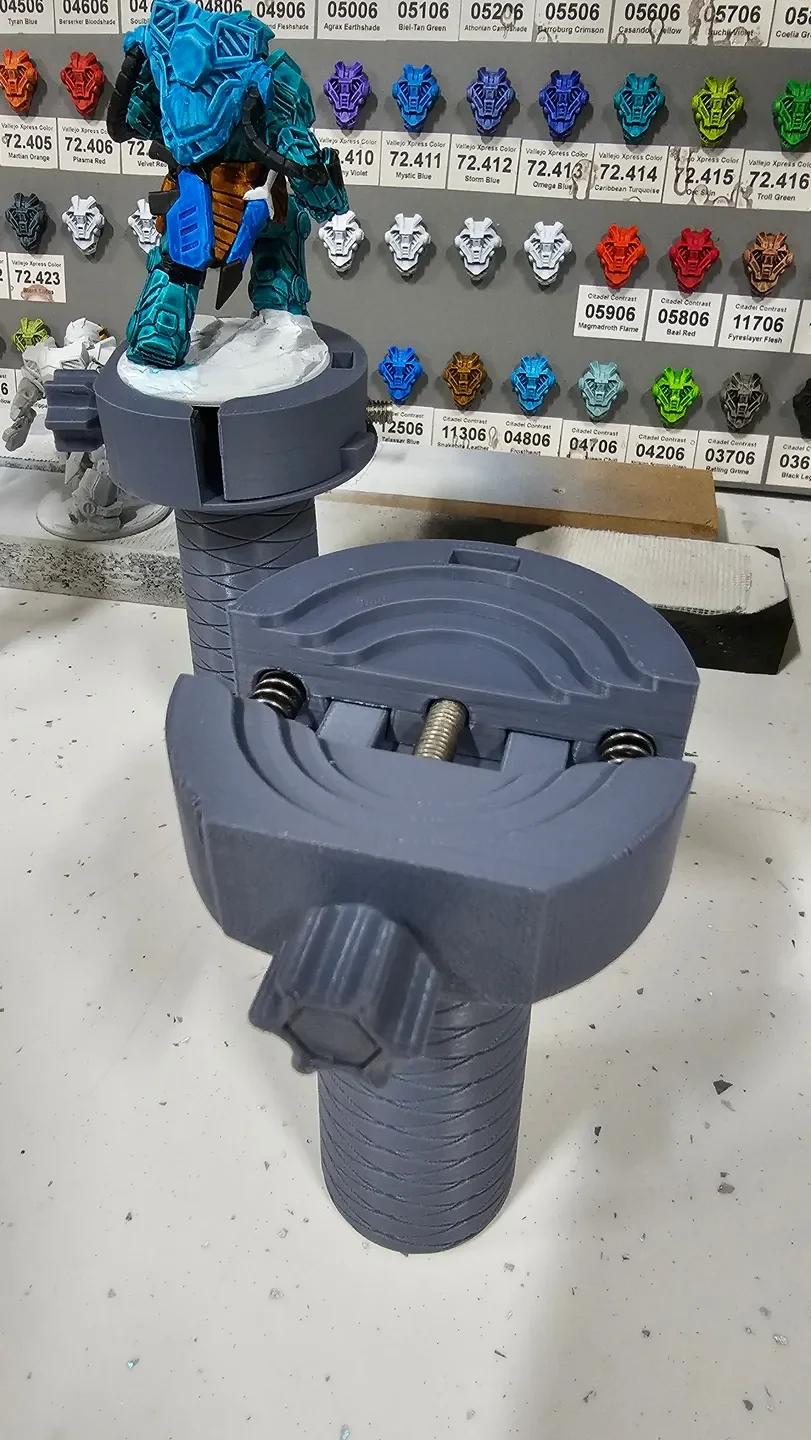

Создан для моего брата, чтобы он мог раскрашивать миниатюры, напечатанные на его смоляном принтере. Миниатюрная ручка для рисования, вдохновленная несколькими предыдущими дизайнами, а затем доработанная.

Требуется:

Винты и болты М6х80 — М6х120 — в зависимости от размера модели, которую вы красите. M6x80 идеально подходит для моделей с основанием от 20 мм до (приблизительно) 52 мм:

2xПружины. Размер 34х6 мм. Они вставляются с таким давлением, которое помогает отвинтить. Пружины с умеренным натяжением работают лучше всего, что я нашел. Мой набор был многофункциональным от Amazon.

Печать:

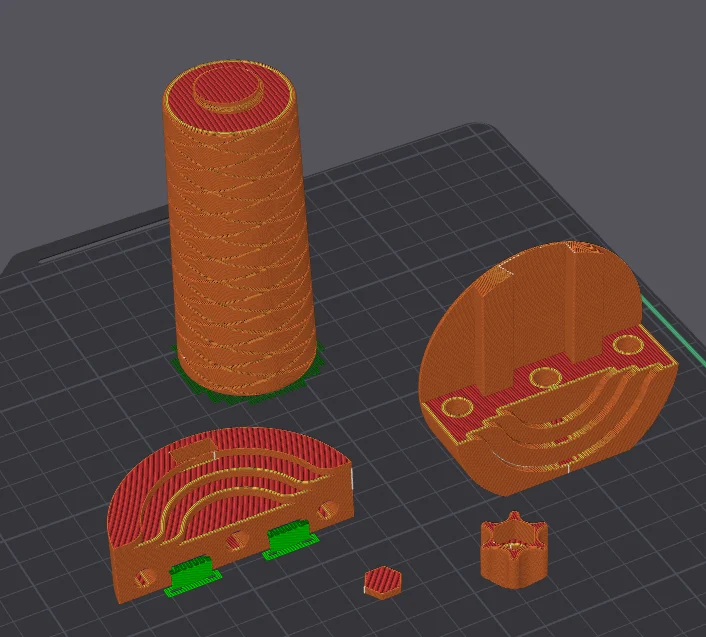

Предназначен для печати на FDM, печатайте файлы по мере их импорта @ 0.20. Напечатано с заполнением 10% на основании и заполнением 30% на остальной части. Поддерживает, как показано ниже:

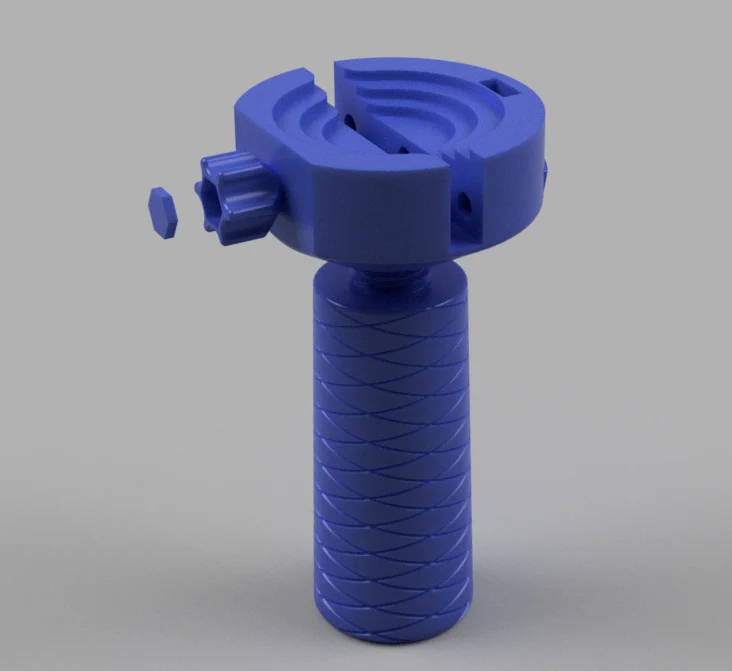

Сборка:

Вставьте M6x80 в ручку и нанесите немного клея для фиксации.
Добавьте еще немного клея, а затем вставьте колпачок ручки.
Добавьте гайку M6 в отверстие скользящей секции, гайка сидит заподлицо с основанием (отверстие внизу, чтобы вы могли вытащить ее обратно и правильно вставить :D)
Вверните ручку в верхнюю часть

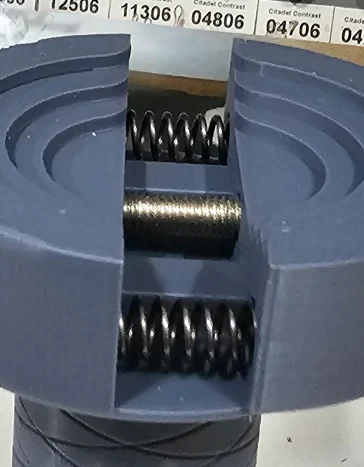

Вставьте пружины в пазы и наденьте на направляющие.
Радуйтесь, рисуя вещи

Все мои модели можно бесплатно загрузить и смешать по своему усмотрению, однако, если вы хотите поддержать меня, загляните в мой клуб печатных форм, где все мои файлы дизайна Fusion360 доступны членам клуба.
