Коробка для слепых пазлов - Easy Print Remix, с внутренни...
Это переработанный ремикс превосходной книги Clarkerubber's Blind Puzzle Box. Я восстановил его как можно лучше, исправляя некоторые проблемы, которые возникли у меня с отпечатком оригинальной коробки, но, к сожалению, мне не удалось воспроизвести действительно красивую текстуру накатки на внешней стороне оригинала.

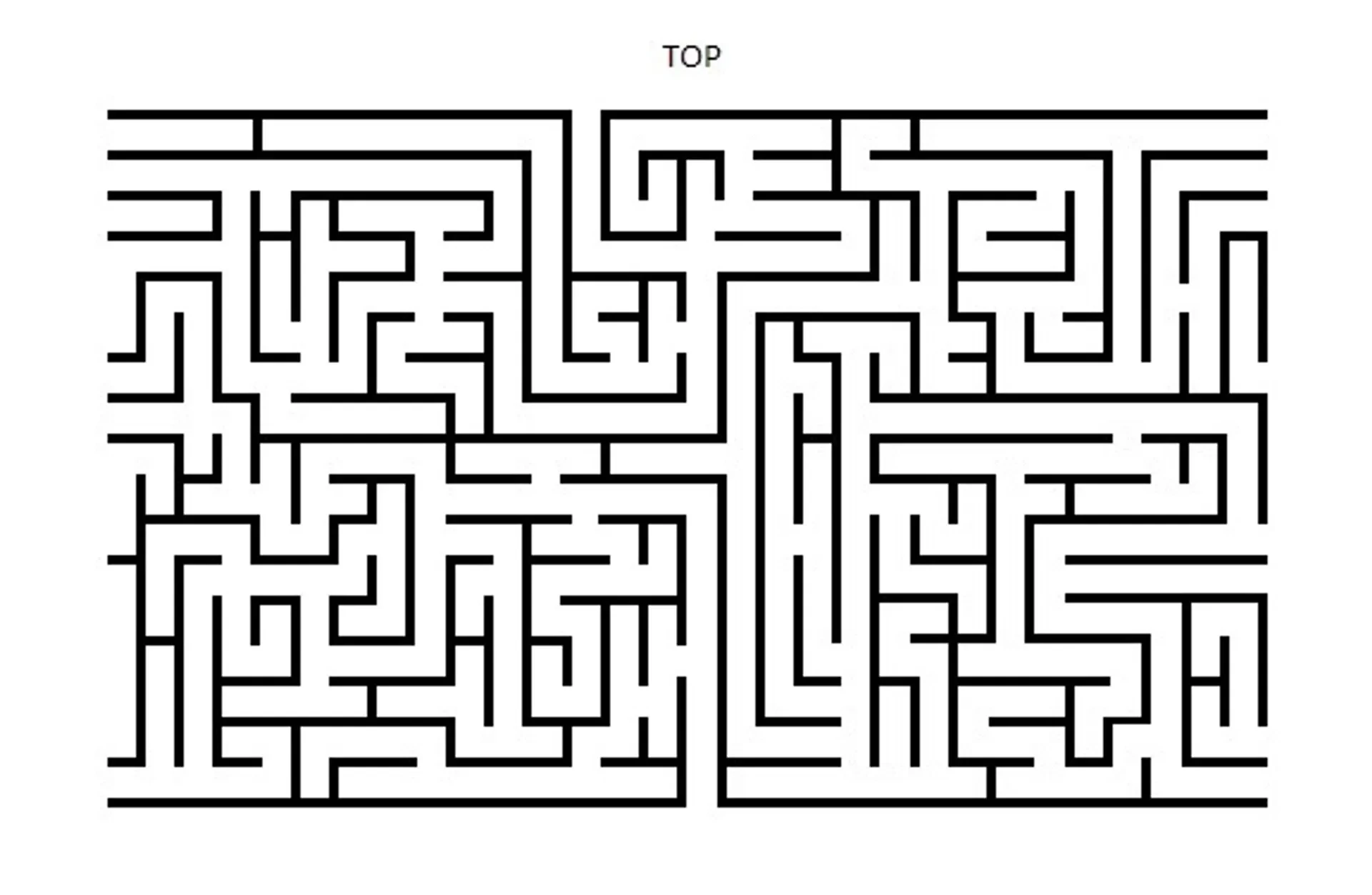

Здесь был переработан только вариант «B» модели Кларкераббера. Также обратите внимание, что сам лабиринт зеркально отражен по сравнению с исходным дизайном буквы «B».
Некоторые вещи, которые изменились:
Этот ремикс больше по размеру, что может помочь с некоторыми проблемами с силой и переносимостью.

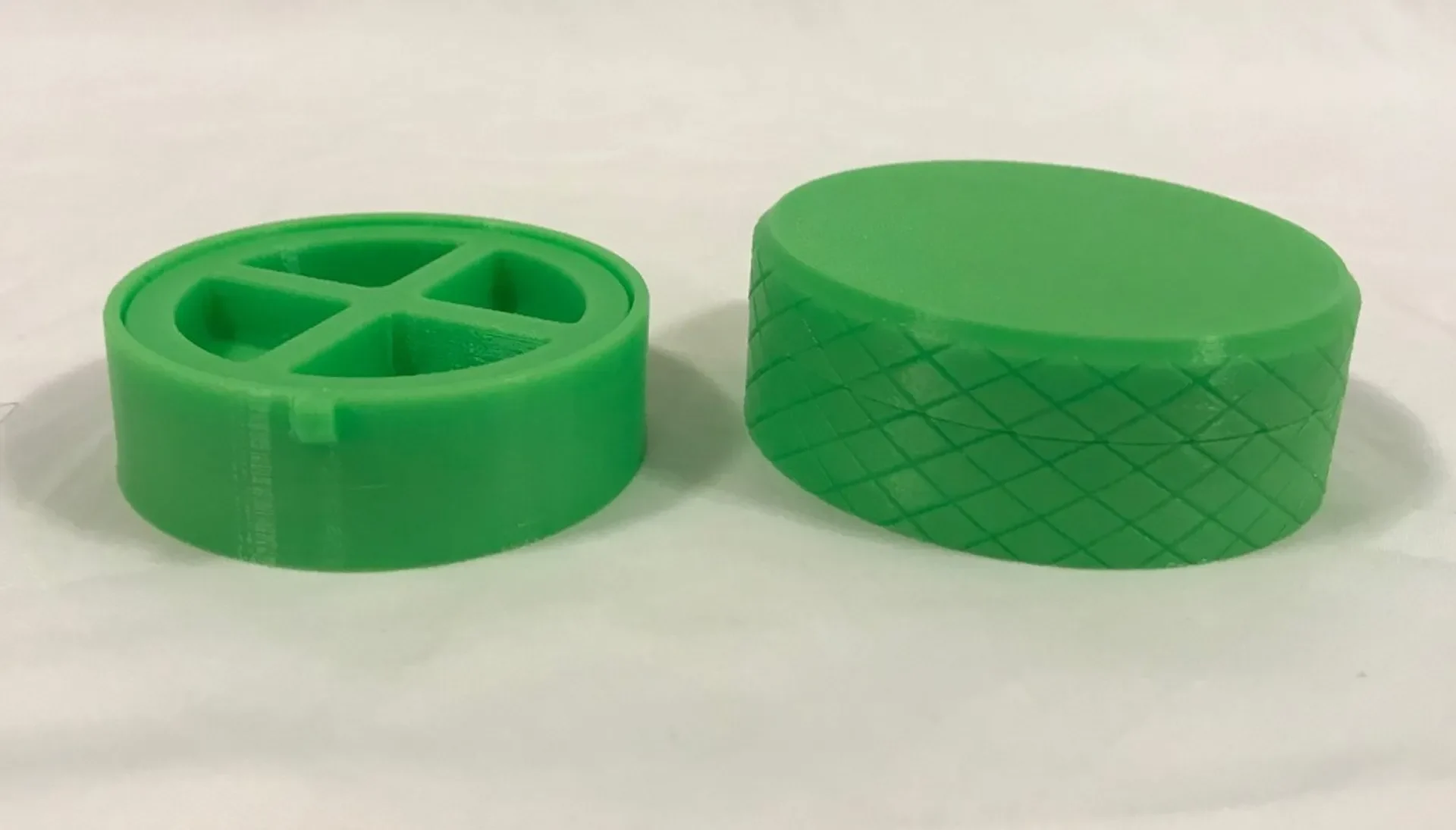

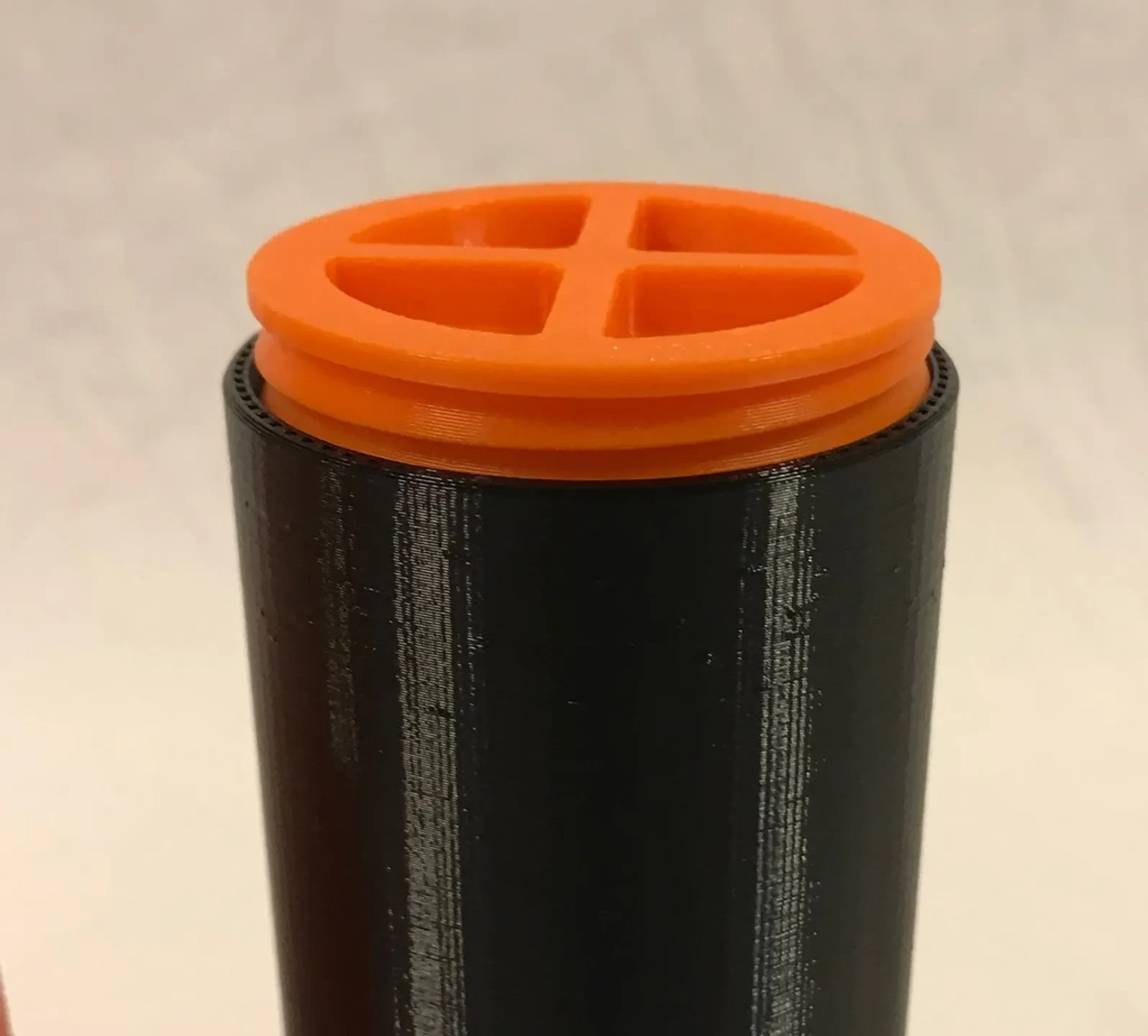

Я добавил отсек для хранения с крышкой, частично для увеличения жесткости направляющего штифта, чтобы он не мог выскользнуть, а частично для того, чтобы попрактиковаться в моделировании и использовании ниток.
Внутреннюю часть оригинала было трудно напечатать, на внутренних изгибах было много крутых выступов. Оригинальная модель потребовала от меня много сложной очистки. Это было исправлено путем моделирования с максимальным углом свеса 45°.
Внутреннюю трубку можно было просто вытащить и выпрямить (или втолкнуть) с довольно небольшим усилием. В этом ремиксе все более структурно продумано.
Из лабиринта можно было выйти, как только внутренняя ��рубка оказалась почти наверху, просто сместив две трубки. Это было исправлено путем добавления дополнительной стены, удлиняющей внешнюю трубу над лабиринтом.

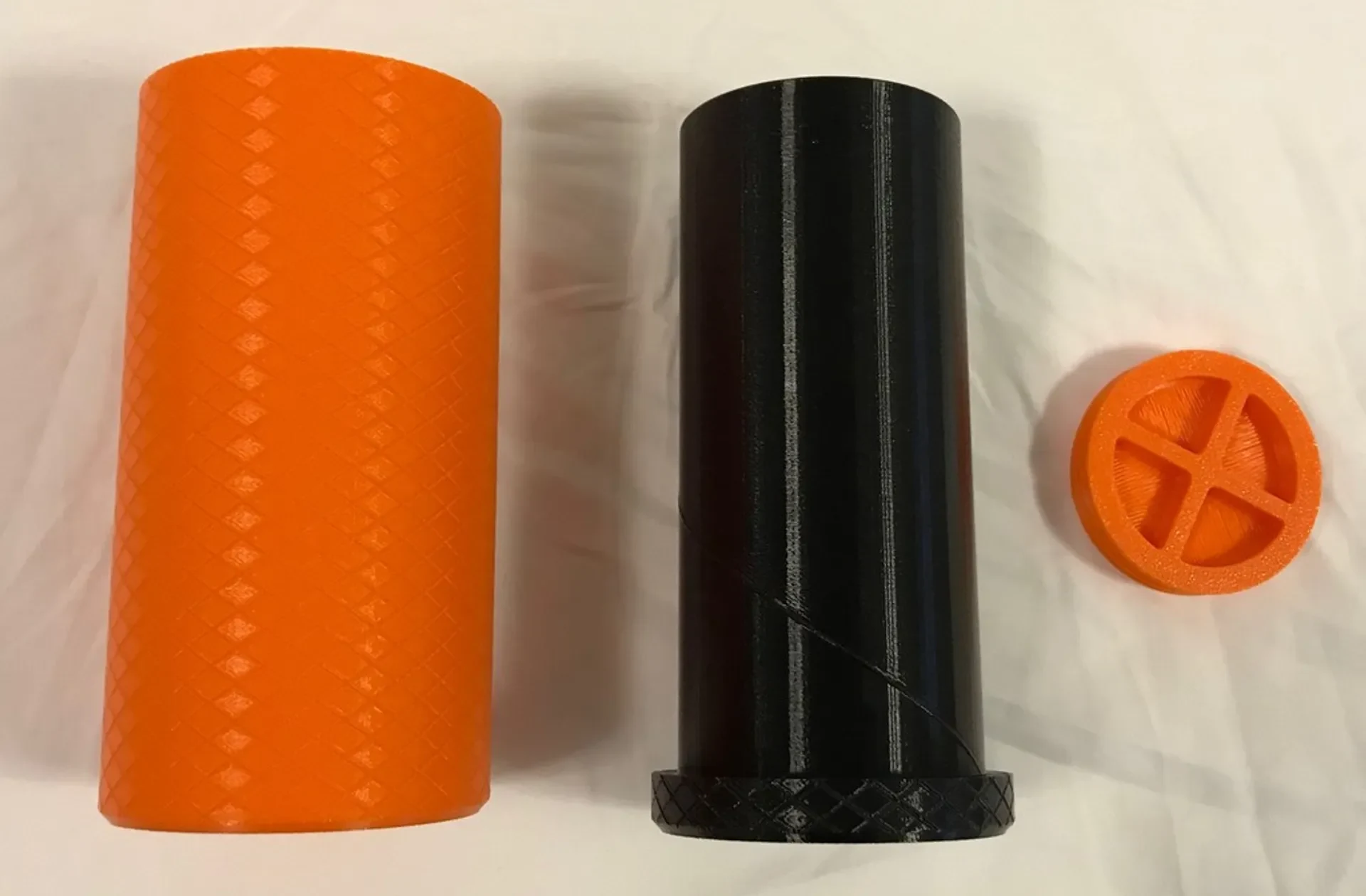

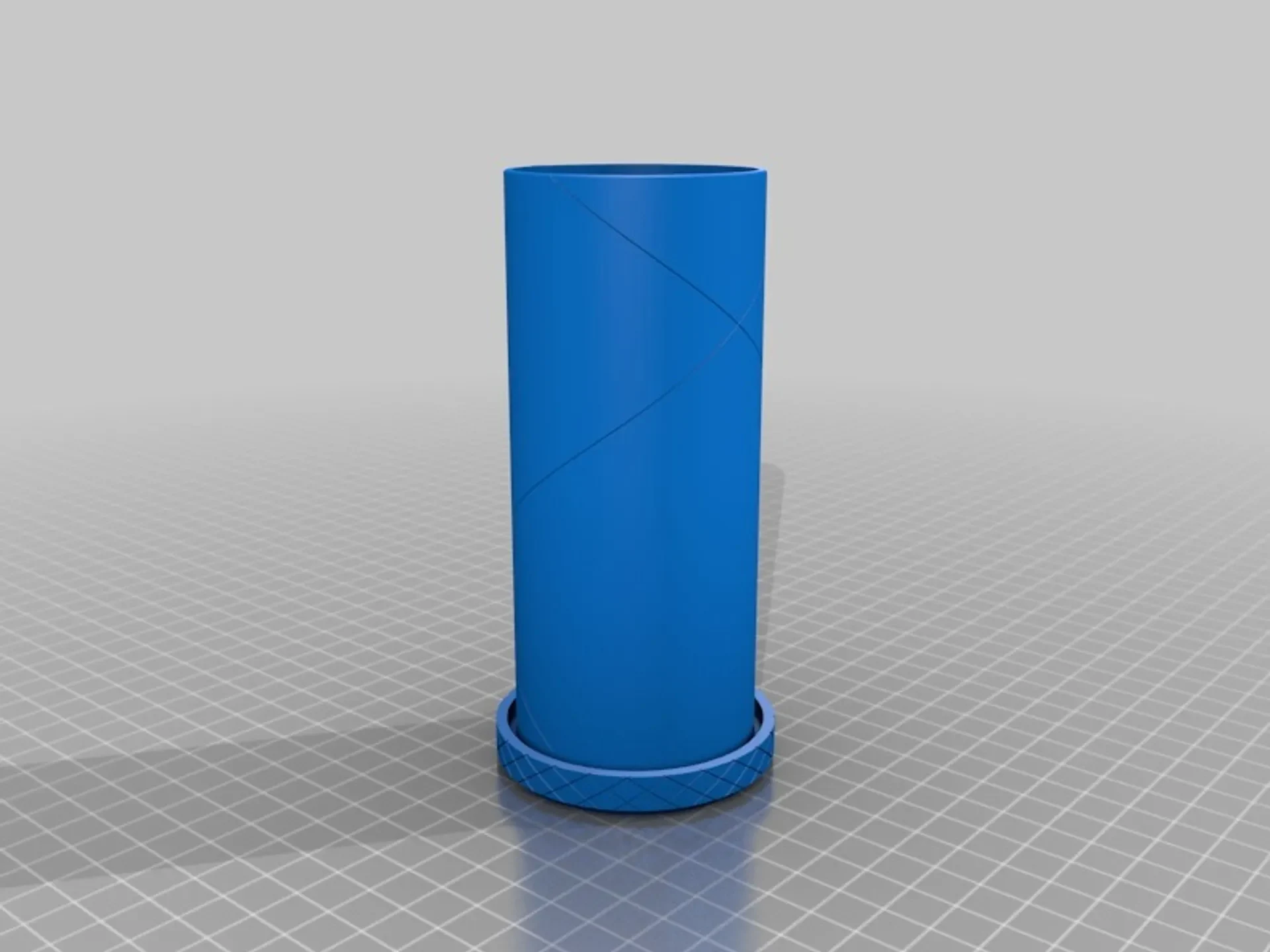

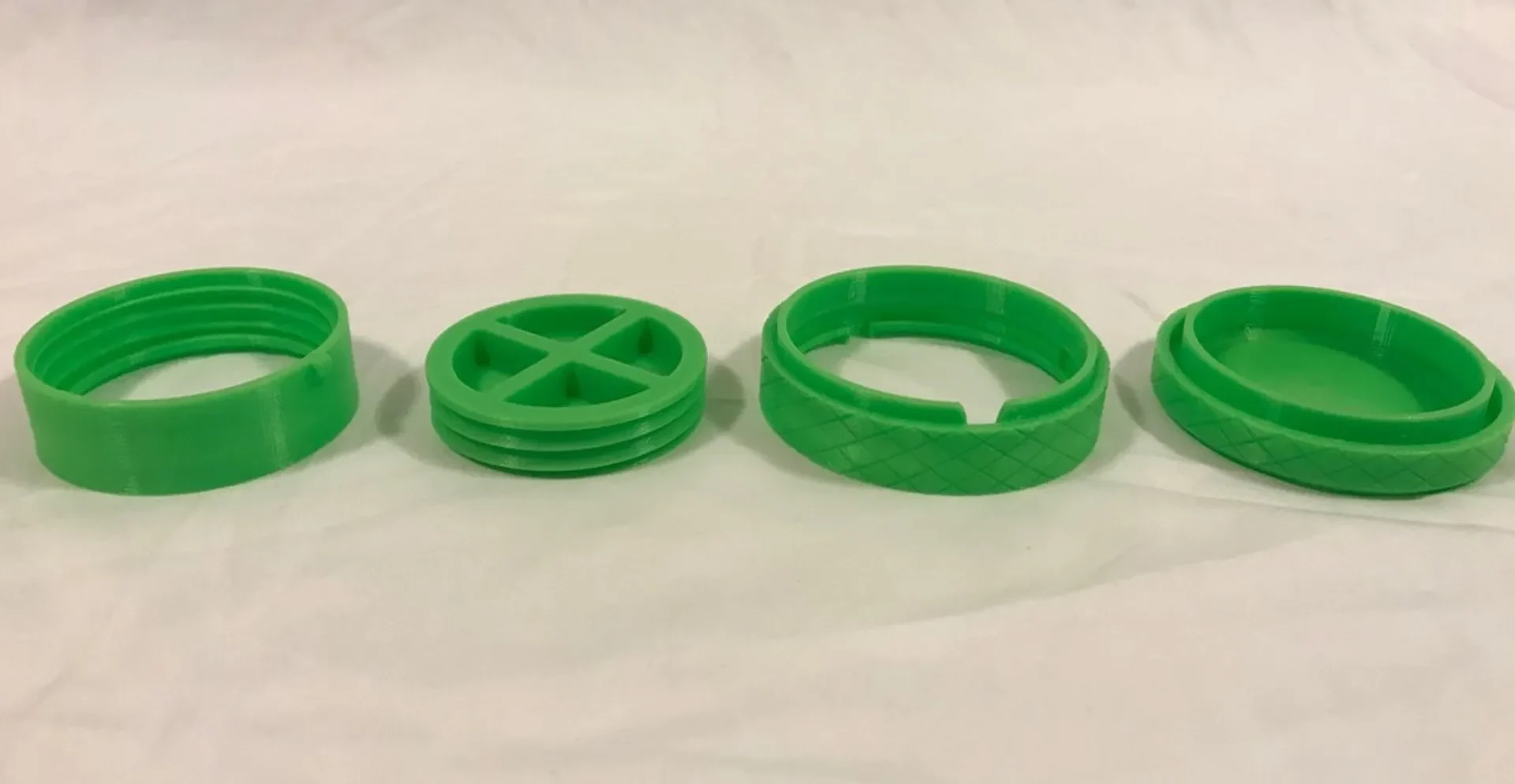

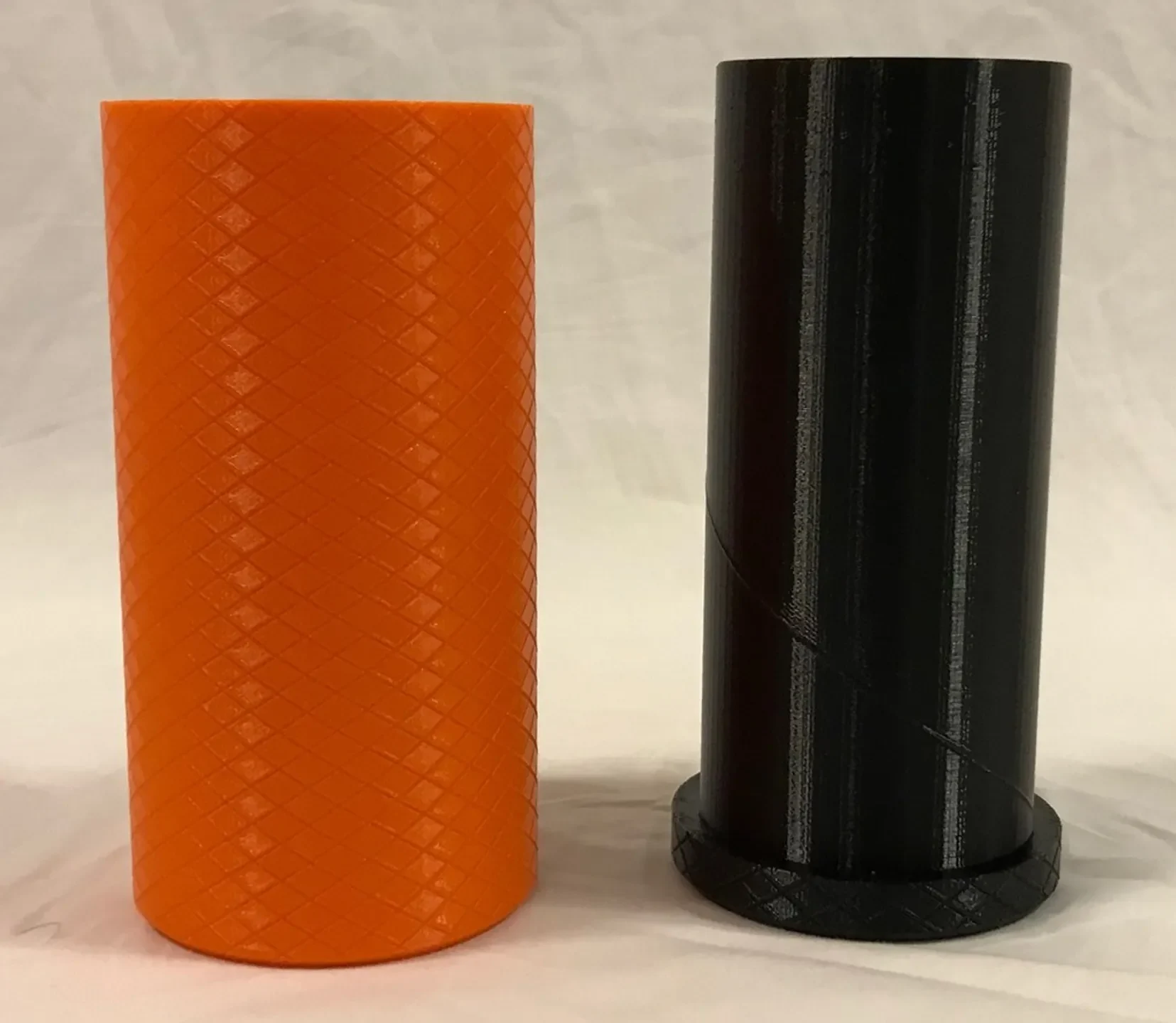

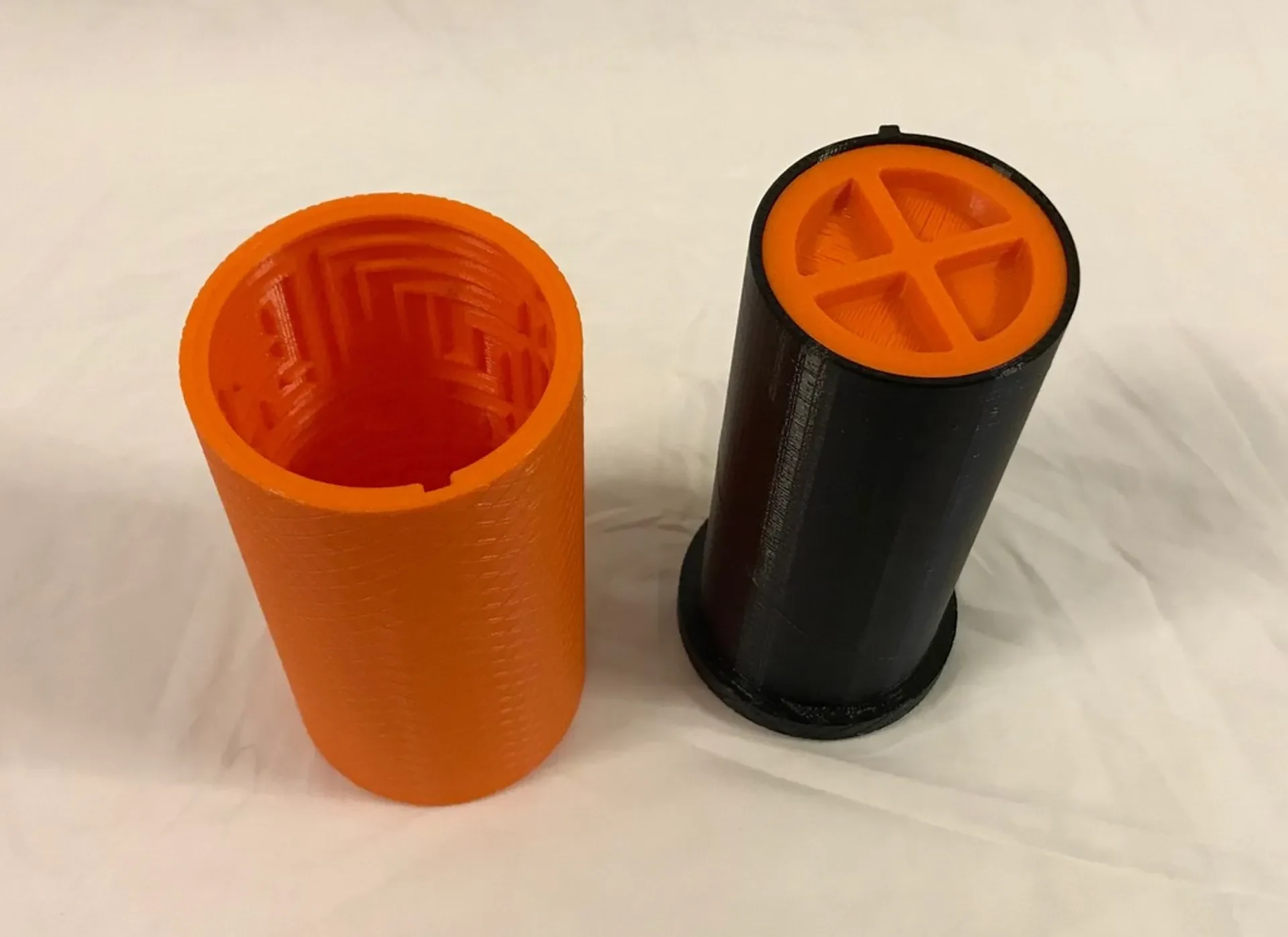

Внутренняя трубка в ремиксе расположена ближе к внешней трубке и, следовательно, имеет меньший допуск. Чтобы избежать проблем со швами, на внутренней трубе были смоделированы два рельефных выреза для швов. Это должно помочь слайсеру выбрать хорошую точку расположения шва. Примечание. Частичные зеленые модели, которые были напечатаны на прилагаемых изображениях, представляли собой только модели для проверки концепции. Обратите внимание, что оранжевый принт также был прототипом лабиринта. Дополнительную информацию см. в изображениях .stl и реальных файлах.
Эти детали следует печатать на любом принтере, который выдерживает допуск 0,2 мм при испытании на допуск.
Большое спасибо Clarkerubber за фантастическую идею и другим, таким как The_Fish, которые сделали ремикс до меня.
