Экструдер для блинов Voron M4 BMG

Экструдер для блинов Voron M4 BMG

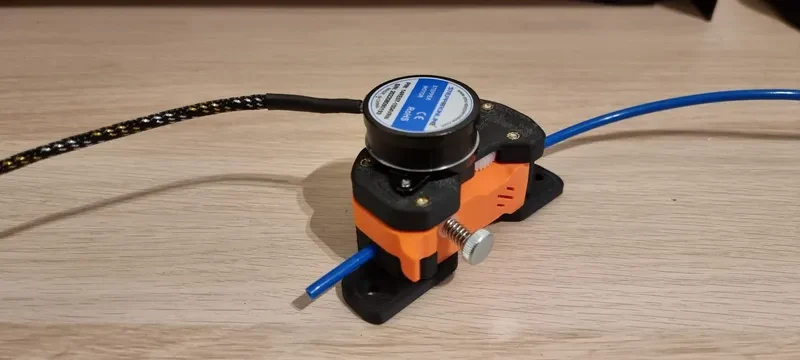

Хочу представить вам свою модификацию экструдера М4 Мебиус от компании Ворон.

В этом моде привод заменен на комплект шестерен Bondtech BMG с двигателем Nema 14 Pancake. За счет корректировки конструкции экструдера он стал намного компактнее и экструдер можно легко разместить напротив рамы принтера.

Спецификация:

Рекомендуемые настройки печати:

Материал: АБС.
Рекомендуемая высота слоя: 0,2 мм.
Рекомендуемая ширина экструзии: Принудительная 0,4 мм.
Тип заливки: сетка, гироид, сот, треугольник или куб.
Рекомендуемый процент заполнения: 40%.
Рекомендуемое количество стен: 4.
Рекомендуется сплошной верхний/нижний слой: 5.

Возможность печати без поддержки
Все файлы stl размещаются в правильном положении для печати.

Отказ от ответственности:
Это модификация конструкции экструдера voron M4.
Я модифицировал существующую конструкцию, чтобы ее можно было использовать с комплектом шестерен BMG и двигателем Nema 14 Pancake.

Вот несколько изображений оригинала рядом с модификацией.
Слева оригинальный дизайн/справа моя модификация.
