Полный ремикс Sensorbox: электронная бумага, ЖК-дисплей, луч
(немецкий унтен)

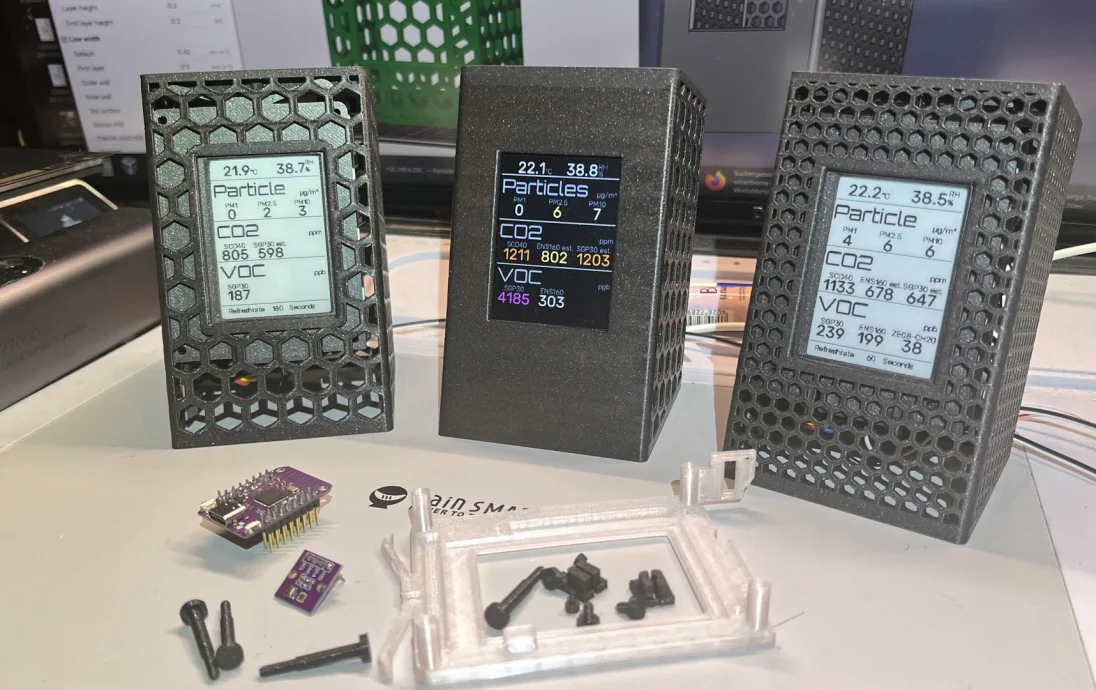

Дизайн очень похож на оригинал, но переделан с нуля.
Особенности:

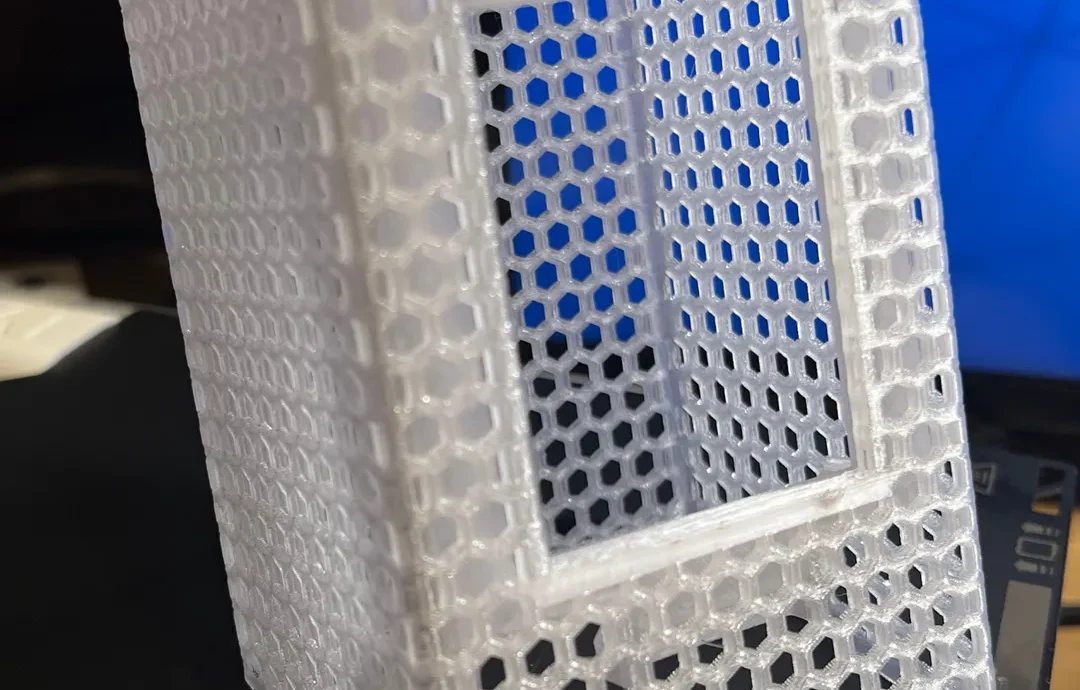

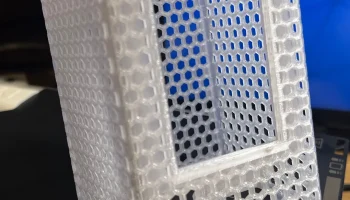

Шестиугольник вместо треугольников: в базовой конструкции теперь используются шестиугольники вместо треугольников.
Сборка без винтов (винты не видны спереди): Устройство собирается без винтов, что придает ему аккуратный минималистичный вид.

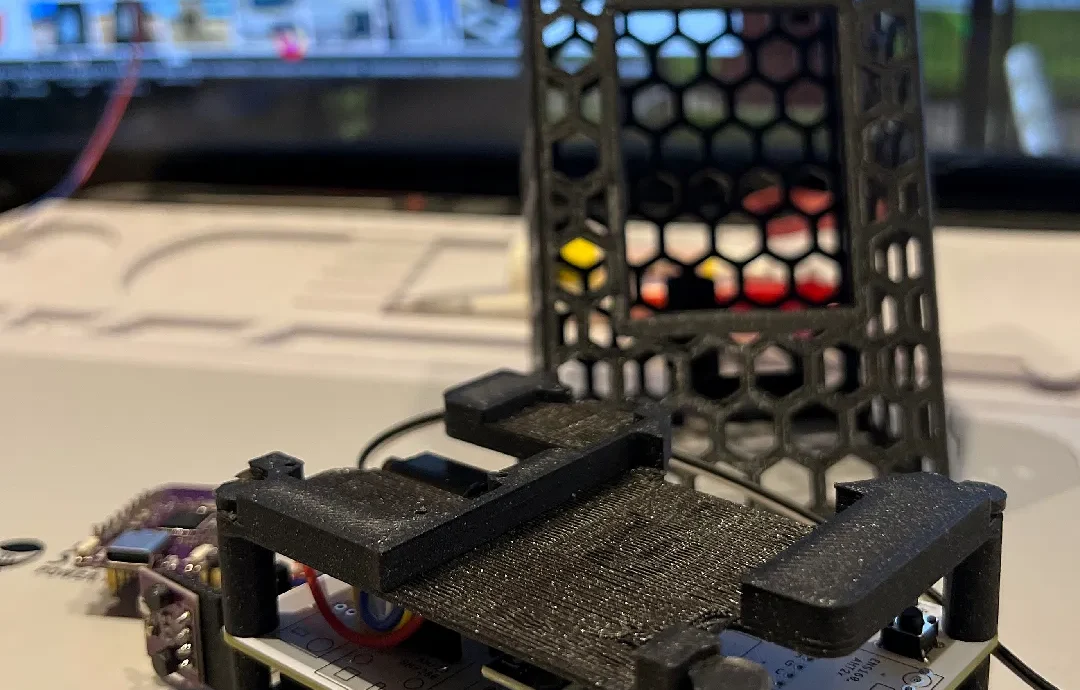

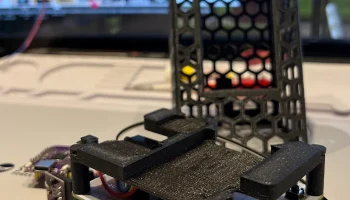

Внутреннюю электронику можно прикрепить с помощью дюбелей (напечатанных на 3D-принтере) или винтов. Электронные компоненты можно закрепить с помощью напечатанных на 3D-принтере дюбелей или винтов.

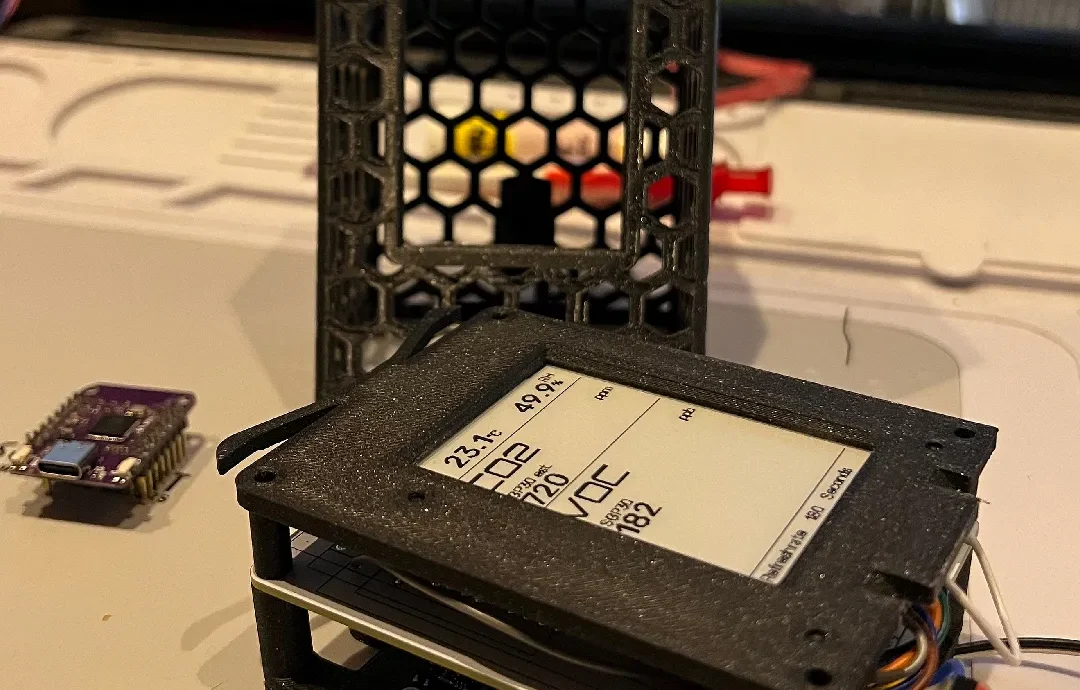

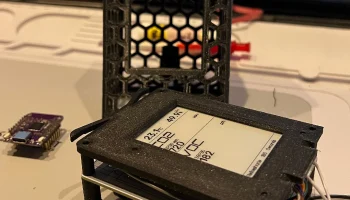

Упрощенная сборка и снятие электроники с помощью механизма «защелкивание». Электронные компоненты можно легко собирать и снимать с помощью механизма «защелкивание».
Удаленное крепление датчика температуры и влажности: датчик устанавливается дальше для более точных измерений.

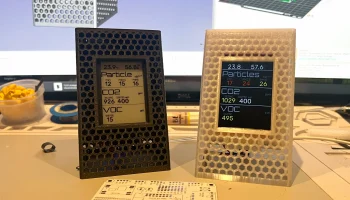

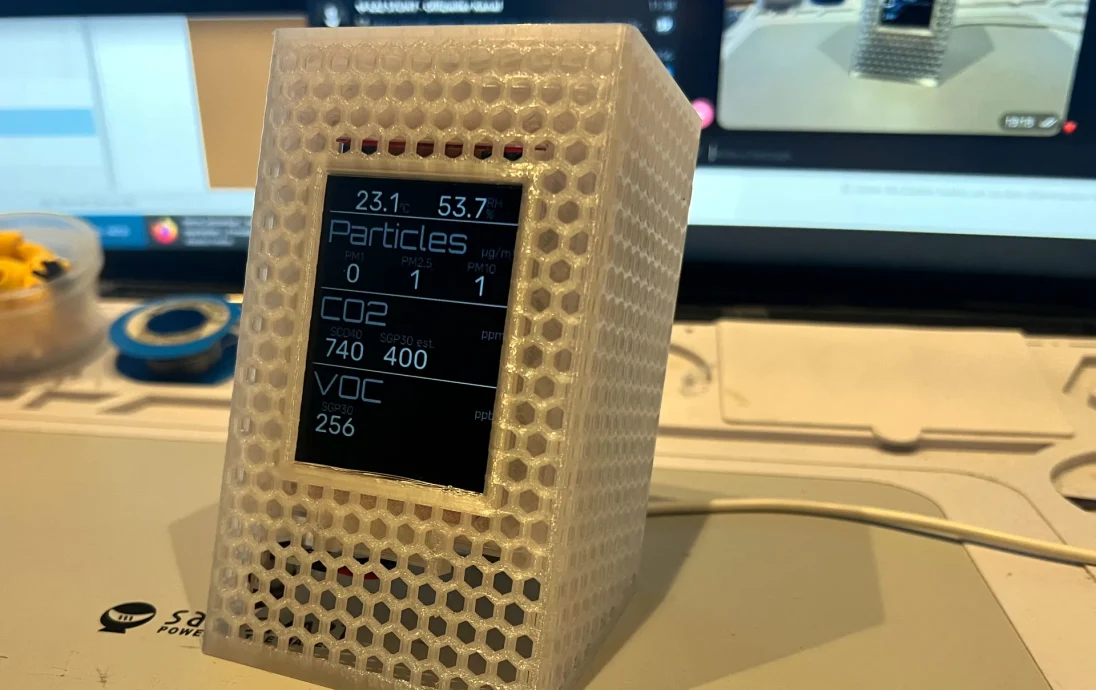

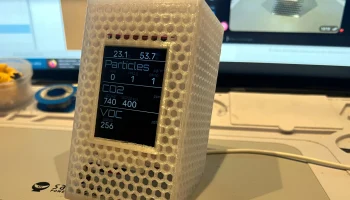

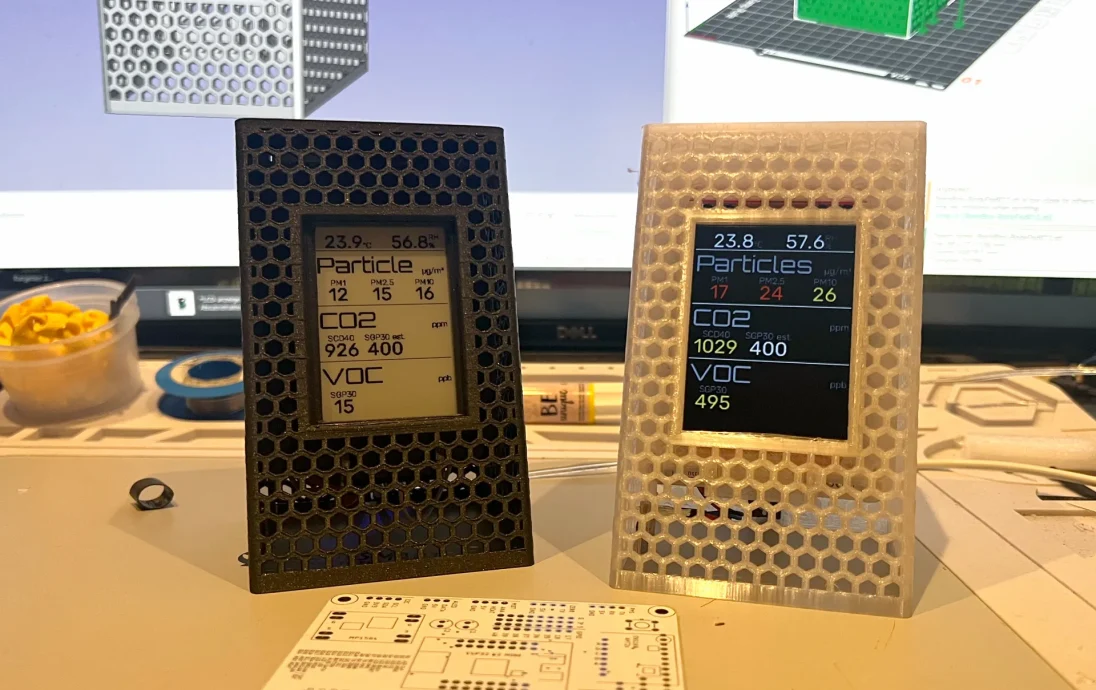

Держатель дисплея для ЖК-дисплея двух размеров: поддерживает дисплеи ILi9341 V1.1 или V1.2.

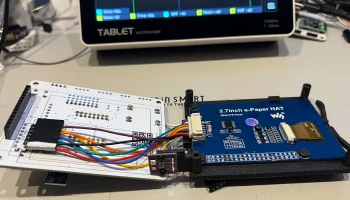

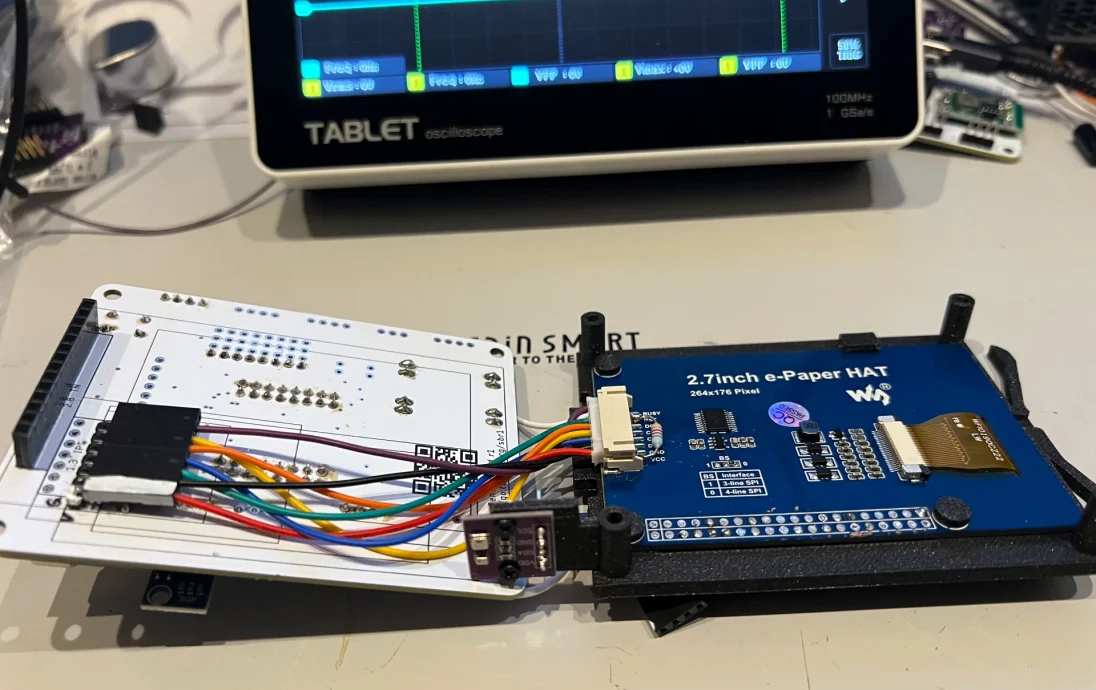

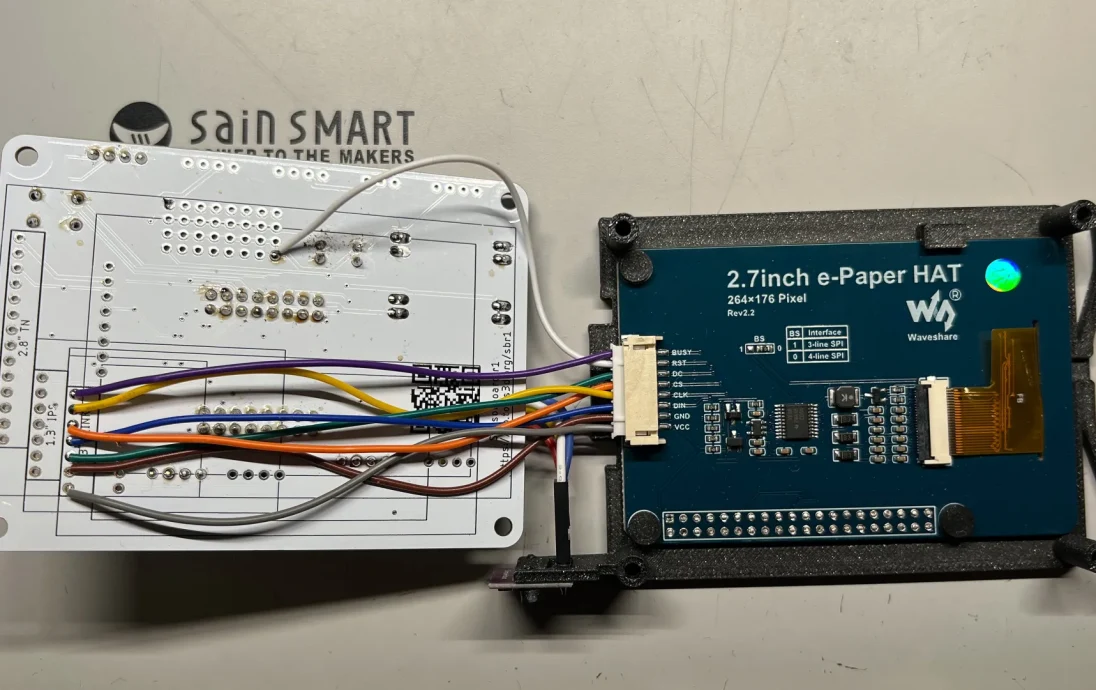

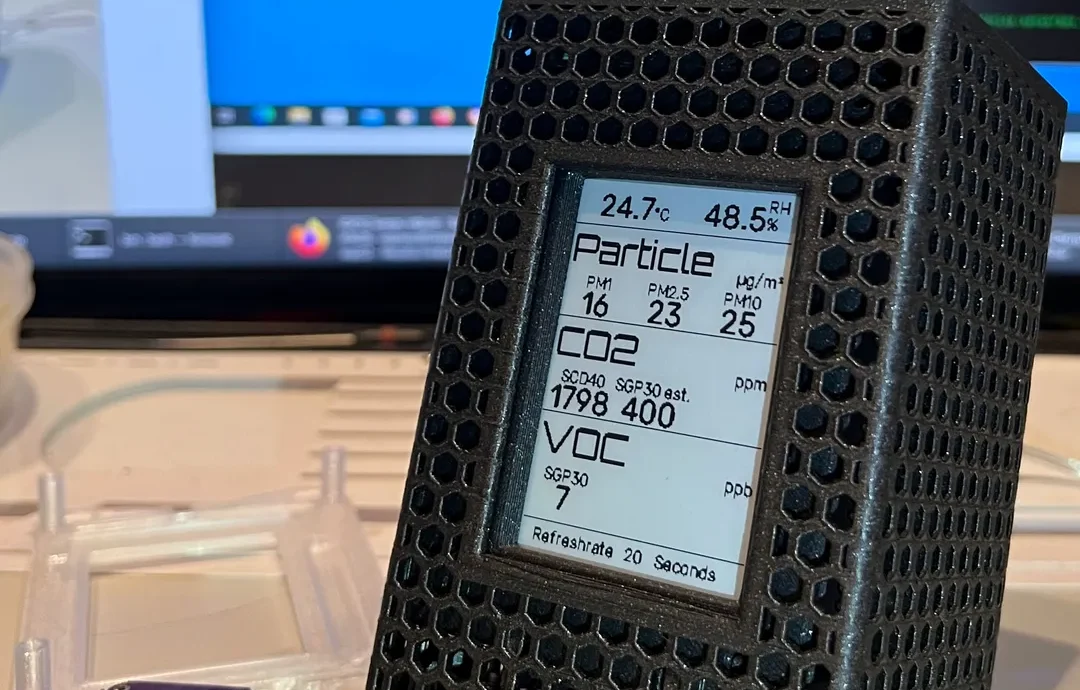

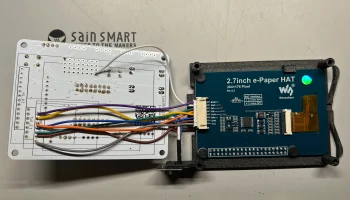

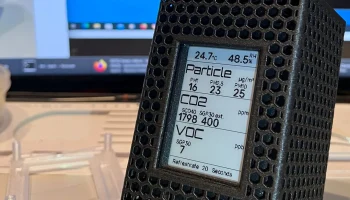

Держатель дисплея для шляпного модуля электронной бумаги Waveshare 2,7 дюйма: специальный держатель для шляпного модуля электронной бумаги Waveshare 2,7 дюйма.
Кабельный зажим: зажим, который упорядочивает кабели и не позволяет им мешать другим компонентам.
Серийный оператор: Вы можете использовать оригинальный. Я использовал ремикс-носите��ь Fabian_309043.
Конфигурация ESPHome:
Я также предоставляю конфигурацию ESPHome для дисплея eInk. Кнопка изменяет интервал обновления дисплея eInk.
15.1.2025 Добавлен BasicBox со сплошным фасадом в формате stl.

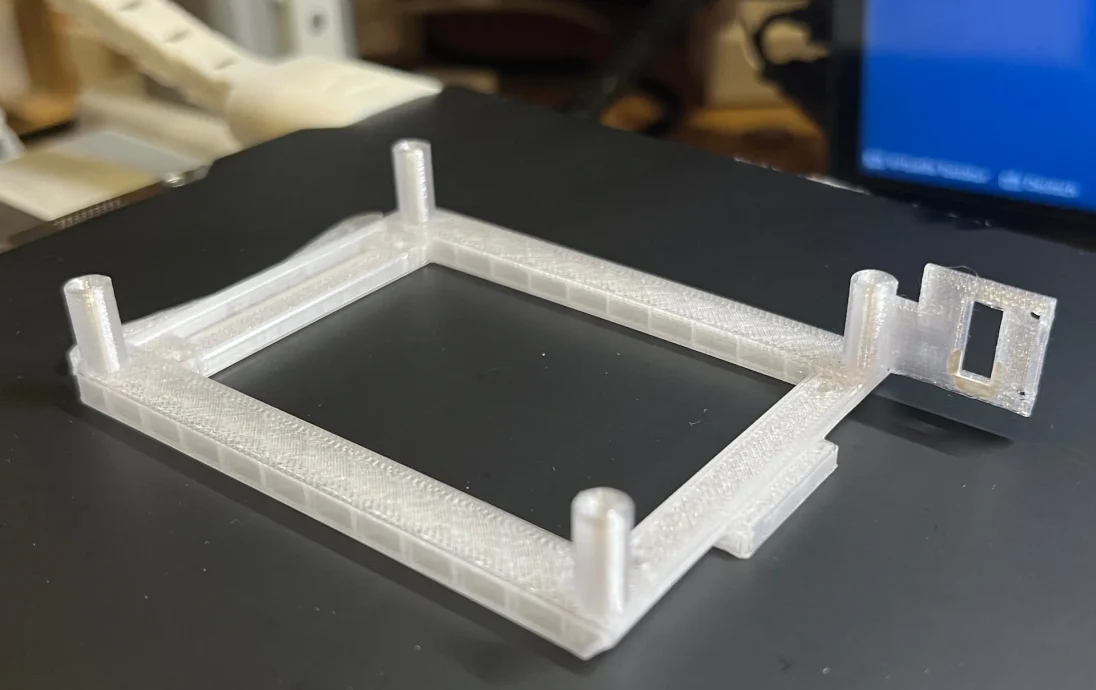

26.1.2025 Добавлена симметричная рамка eink для удобства установки и улучшения внешнего вида.
30.1.2025 Добавлена деталь регулировки расстояния кнопки до спускового рычага.
немецкий:
Das Design — это нечто оригинальное, что делает его новым.
Меркмале:
Шестиугольник statt Driecke: Das Grunddesign verwendet nun Hexagone anstelle von Dreiecken.
Montage ohne Schrauben (keine sichtbaren Schrauben an der Vorderseite): Das Gerät wird ohne Schrauben montiert, wodurch ein sauberer, минималистичный взгляд.
Внутренняя электроника может быть использована с 3D-съёмкой или отключением: Электронные компоненты с 3D-съёмкой могут быть зафиксированы или зафиксированы.
Монтаж и монтаж электроники во время монтажа с помощью щелчка на плате: Электронный монтаж может быть выполнен с помощью шнека и монтажного монтажа и в другом месте, чтобы монтаж с щелчком на плате был отменен.
Монтаж датчика температуры и температуры: Датчик будет зависеть от монтажа, и возникнет неприятная ситуация.
Displayhalter for LCD in zwei Größen: Unterstützung für die ILi9341 V1.1 или V1.2 Displays.
Дисплей для Waveshare 2.7 Zoll E-Paper Hat Modul: Специальный повод для Waveshare 2.7 Zoll E-Paper Hat Modul.
Кабельные зажимы: Eine Klemme, die die Kabel ordnet und verhindert, dass sie andere Blockieren.
Серийный перевозчик: Für den Hinteren Träger Kann der originale verwendet werden. Мне нужен ремикс от Fabian_309043.
Конфигурация ESPHome:
Ich stelle auch eine ESPHome-Konfiguration for eInk-Display zur Verfügung. Der Knopfändert das Actualisierungsintervall for eInk-Display.
15.01.2025 Front ohne Durchbrüche als STL-Datei hinzugefügt.
26.01.2025 Symmetrischen E-Ink Montagerahmen hinzugefügt für einfachere Montage und besserem Erscheinungsbild.
30.01.2025 Part zum Justieren des Tasterabstands zum Auslösehebel hinzugefügt.
