"Бакдеккер" яхтенный спортивный катер на радиоуправлении 1/1
Это проект яхты с чертами типичного голландского «Бакдеккера».
Сейчас я занят печатью корпуса и оборудования.

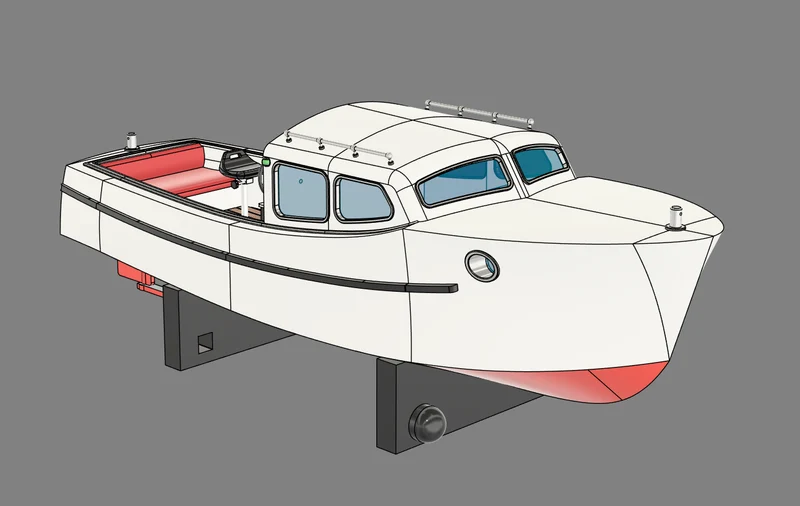

Доступен STEP-файл всей лодки.
!!! Все еще на стадии проектирования и еще может измениться!!!
длина 645 мм, ширина 209 мм, масштаб 1/10. Я еще не нарисовал опору двигателя и серводержатель, сначала хочу распечатать корпус корабля и каюту.
1 июля 2025 г.
Печать корпуса завершена. Для центрирования деталей корпуса в этой конструкции я использовал прочные штифты диаметром 4 мм. Теперь распечатываем остальные детали.
Наполнитель на носовой части взят из первого дизайна, который оказался не очень удачным. Я скорректировал это и файл STEP.
3 июля 2025 г.
Обновления в файле STEP
07.10.2025
Покрыт смолой
13-7-2025
Корпус и надстройка отшлифованы и покрашены. Сейчас занимаюсь вклейкой карданного вала, руля направления, опоры двигателя и держателя сервопривода (см. последнее фото). Все идет хорошо. Файл STEP обновлен.
Может ли кто-нибудь помочь мне найти или сделать фигурку стоящего руля высотой 18 см?
18 июля 2025 г.
Модель корабля почти закончена; осталось покрасить лишь несколько мелких деталей.
Вот почему я публикую все файлы STL.
Для этой модели я использовал следующий гребной вал (тип B 35см) и руль направления (не важно какой, просто используйте трубку и сервопривод); см. ссылки. https://nl.aliexpress.com/item/4000317388638.html?spm=a2g0o.order_list.order_list_main.83.1cb479d2slNxXS&gatewayAdapt=glo2nld
https://nl.aliexpress.com/item/1005008336645722.html?spm=a2g0o.order_list.order_list_main.5.1cb479d2slNxXS&gatewayAdapt=glo2nld
Электродвигатель, который я использовал, — это 5-полюсный двигатель Джонсона, который я купил некоторое время назад. Размеры электродвигателя такие же, как у старомодного Mabuchi 540.
Фотографии моей модели появятся в течение нескольких дней.
Забыл упомянуть, что использую двойную муфту (см. ссылку). Один 4-4 мм и один 4-3,2 мм, с небольшим промежуточным валом 4 мм.
https://nl.aliexpress.com/item/1005006861800732.html?spm=a2g0o.order_list.order_list_main.23.74a879d21MKmJx&gatewayAdapt=glo2nld
19 июля 2025 г.

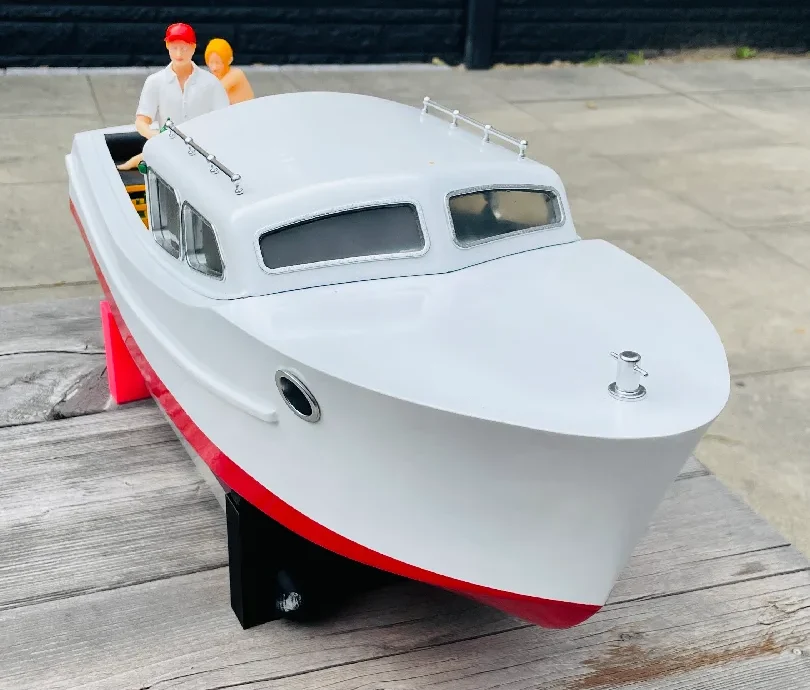

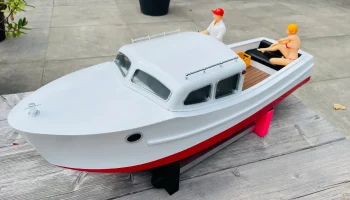

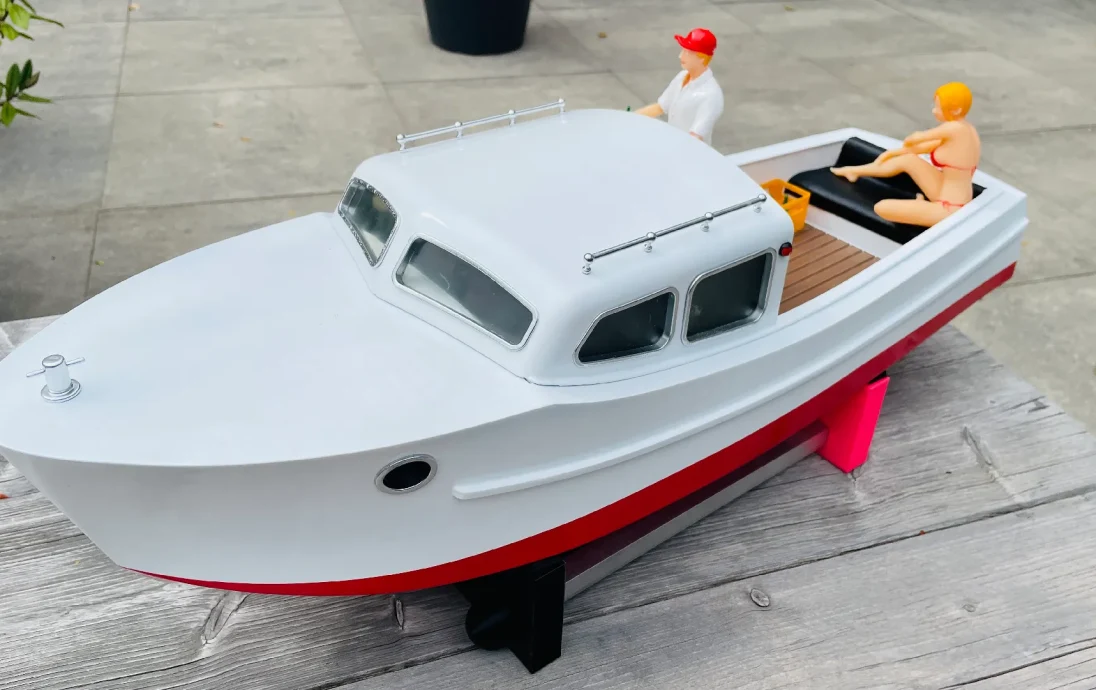

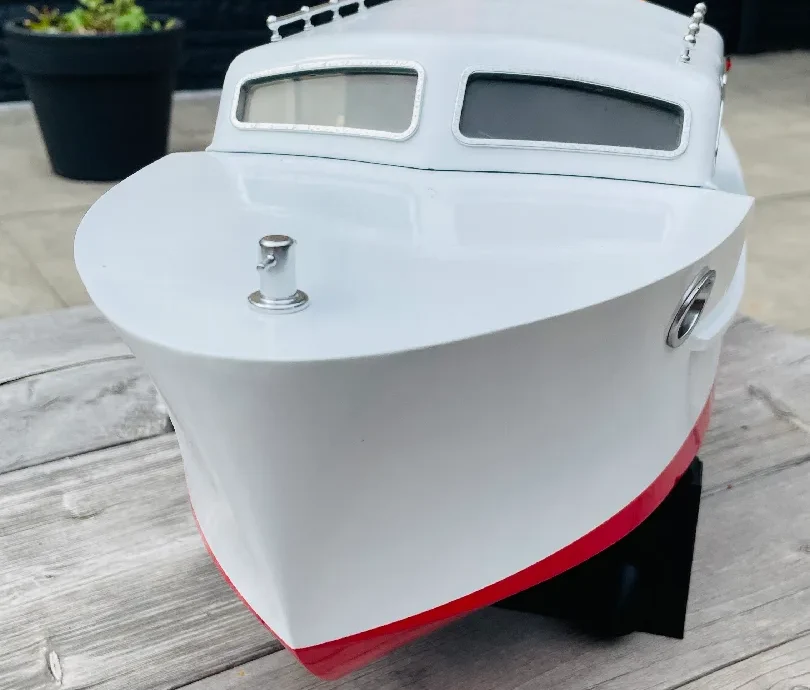

Вот несколько фотографий. Что мне еще нужно сделать, так это покрасить скамейку, на которой сидит дама, или покрыть ее куском искусственной кожи. И подготовьте его к отплытию, но это может занять некоторое время. В настоящее время я устанавливаю и настраиваю свой новый принтер, чтобы он был готов к следующему проекту: довоенный голландский «опдувер» (толкач/мини-буксир) в масштабе 1:10 или 1:6.
26 июля 2025 г.

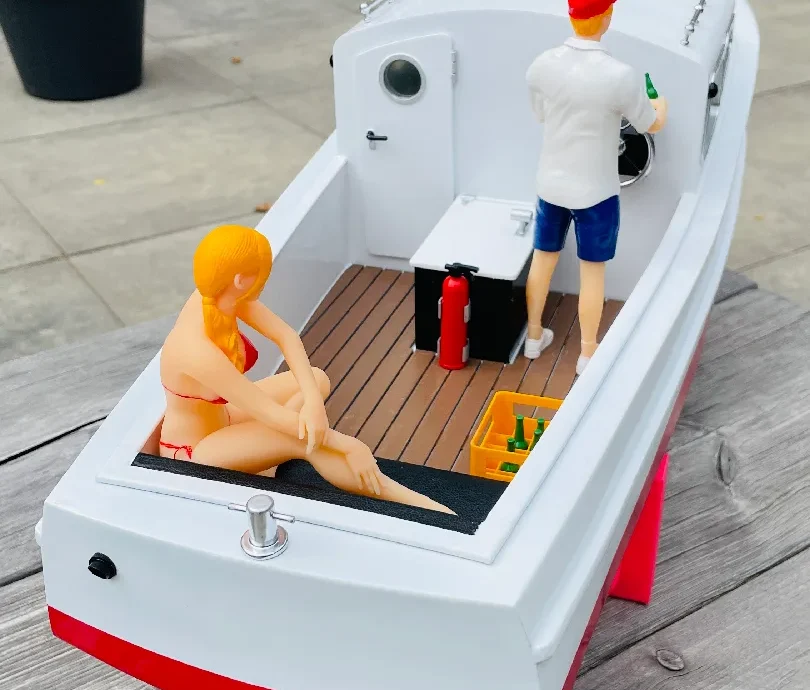

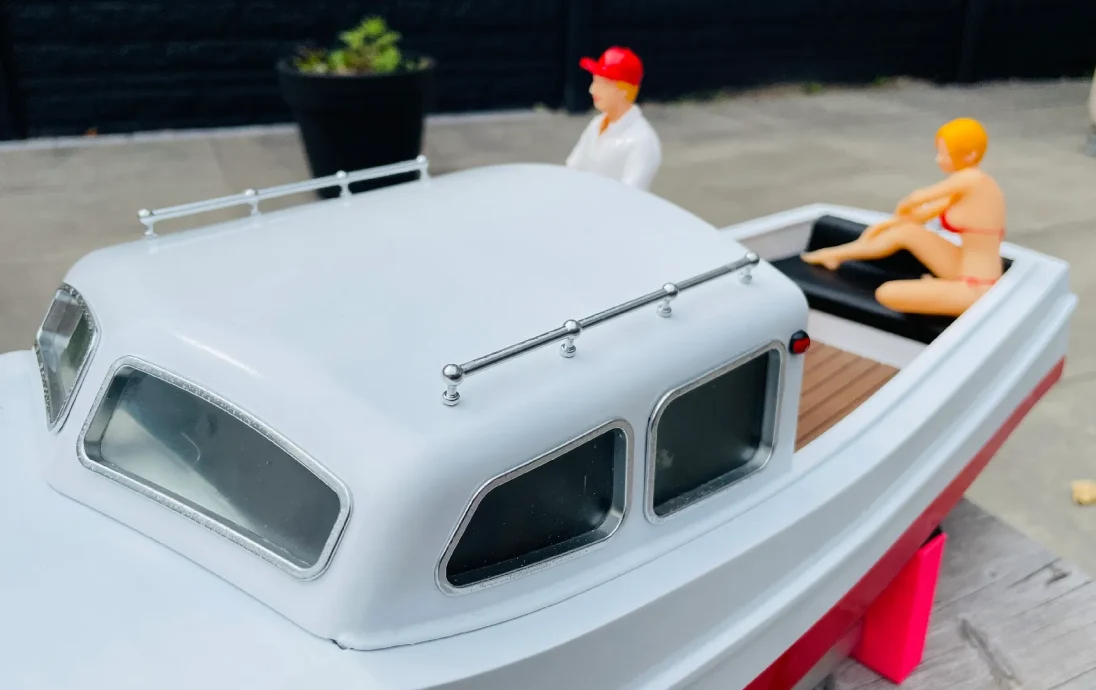

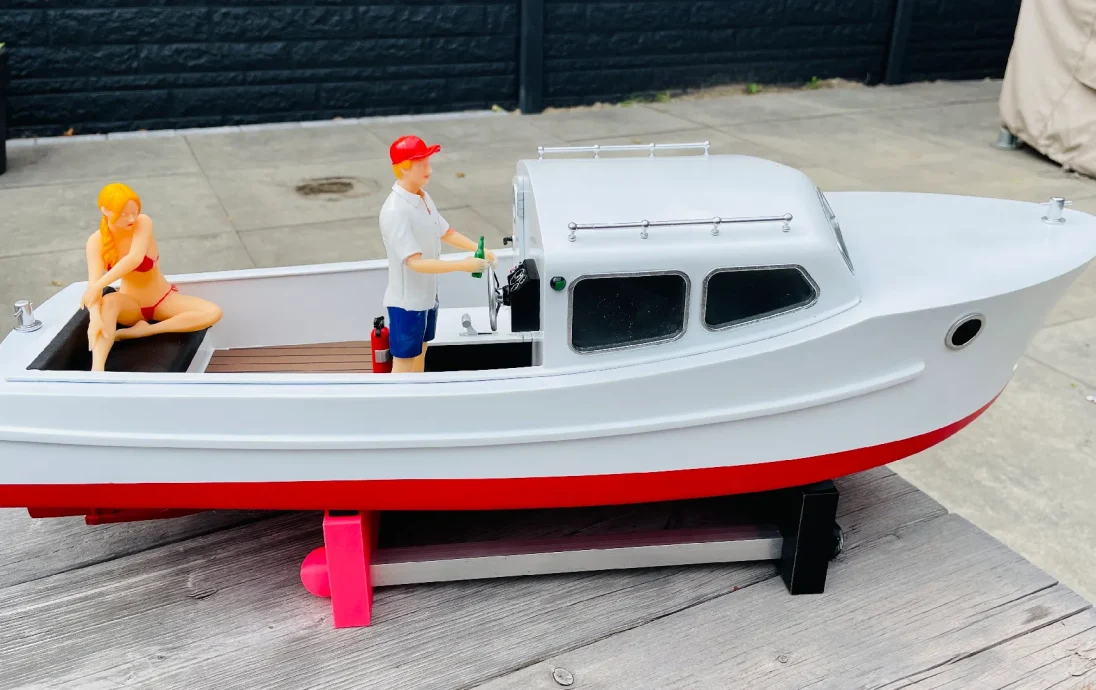

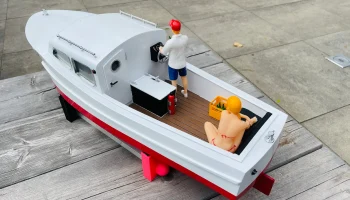

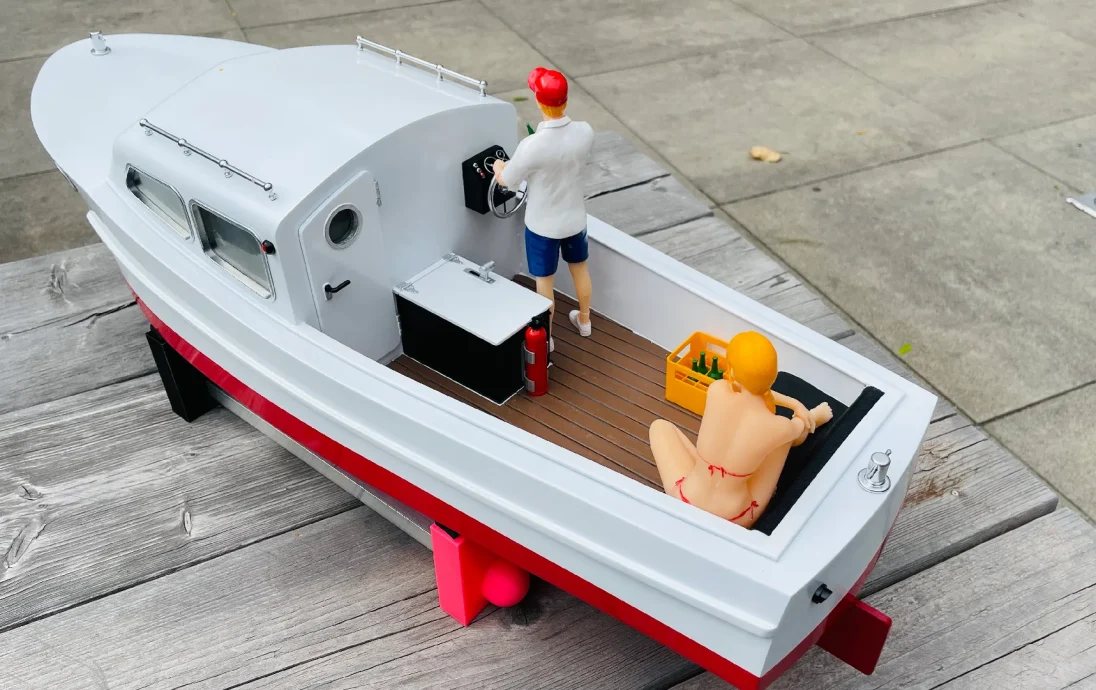

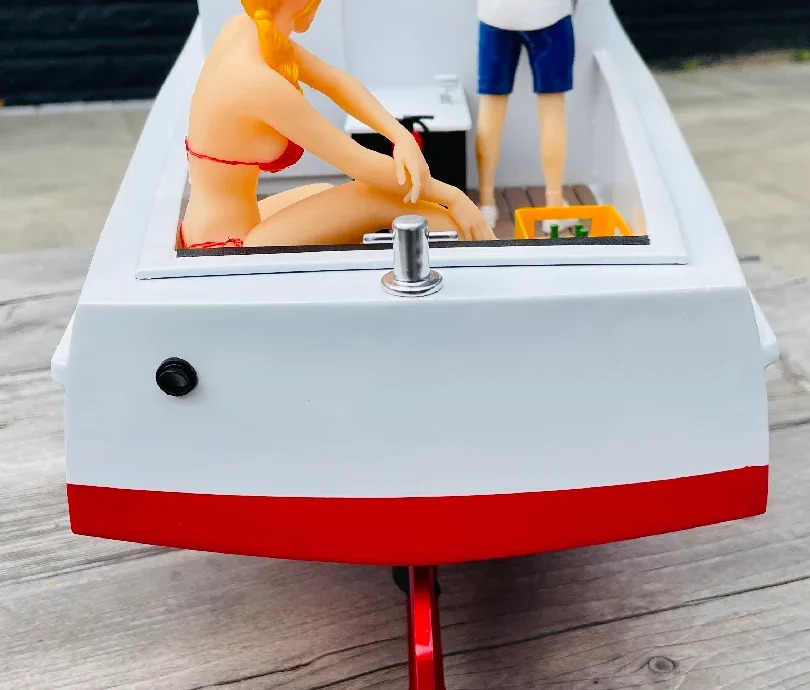

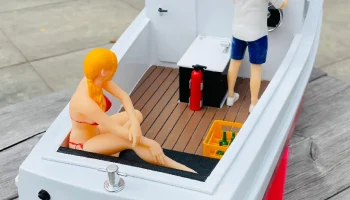

Еще несколько фотографий с экипажем и аксессуарами.
STL девушки доступен для бесплатного скачивания по адресу https://cults3d.com/en/3d-model/naughties/2x-realistic-erotic-sexy-sitting-girl-with-2-dependent-hairstyles.
А капитан продается по адресу https://cults3d.com/en/3d-model/art/n2-captain-tourist-boat
Мне пришлось согнуть одну руку, и она сломалась, поэтому я склеил ее обратно.
11.10.2025
