Я загрузил версию v2 центрирующего шаблона с метками расстояний с цифрами, увеличенными на 50%, которые теперь имеют отступ, а не выдавливание наружу. Это должно немного улучшить видимость и возможность печати. Вы можете найти это здесь. Спасибо всем создателям и рецензентам за отзывы!

Подробности

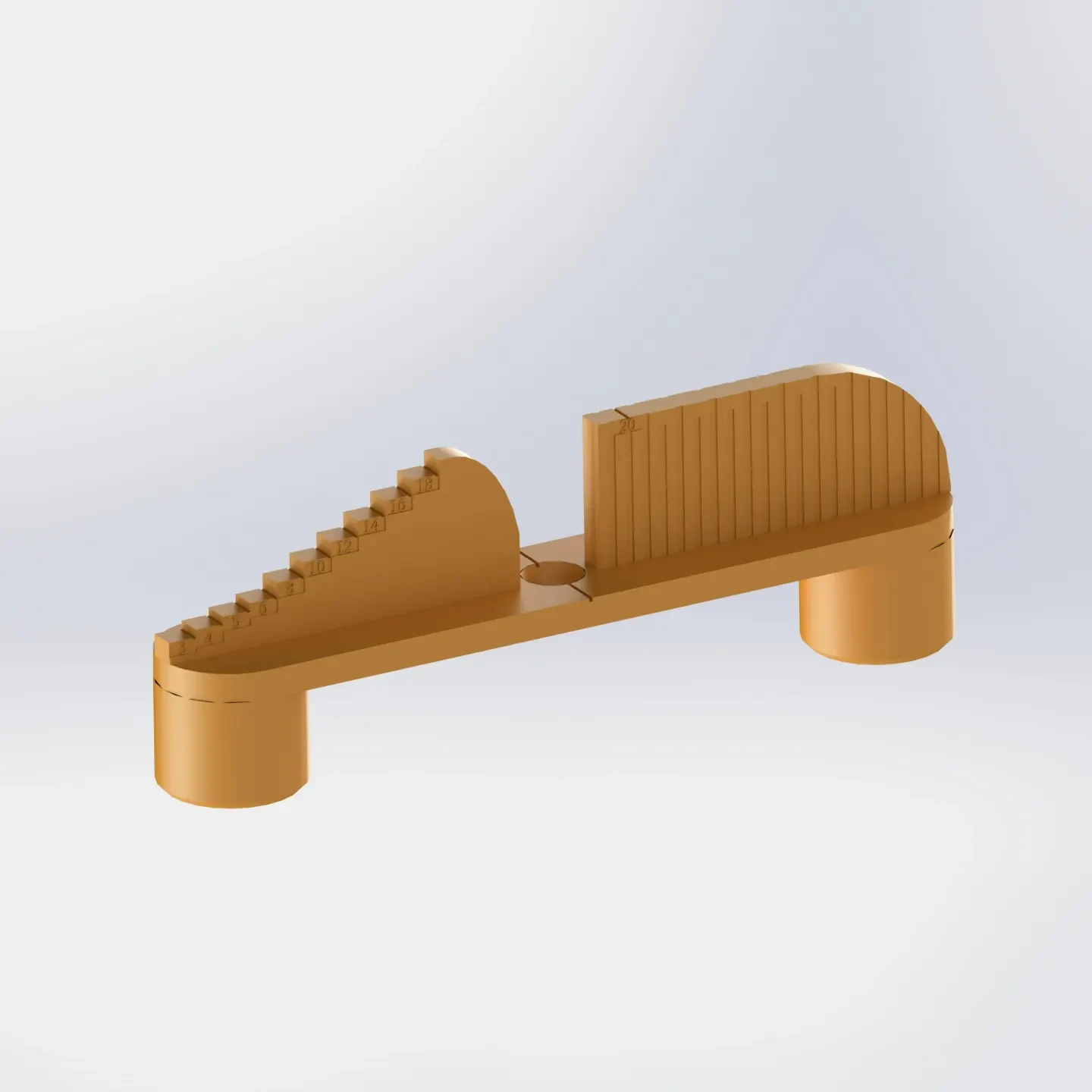

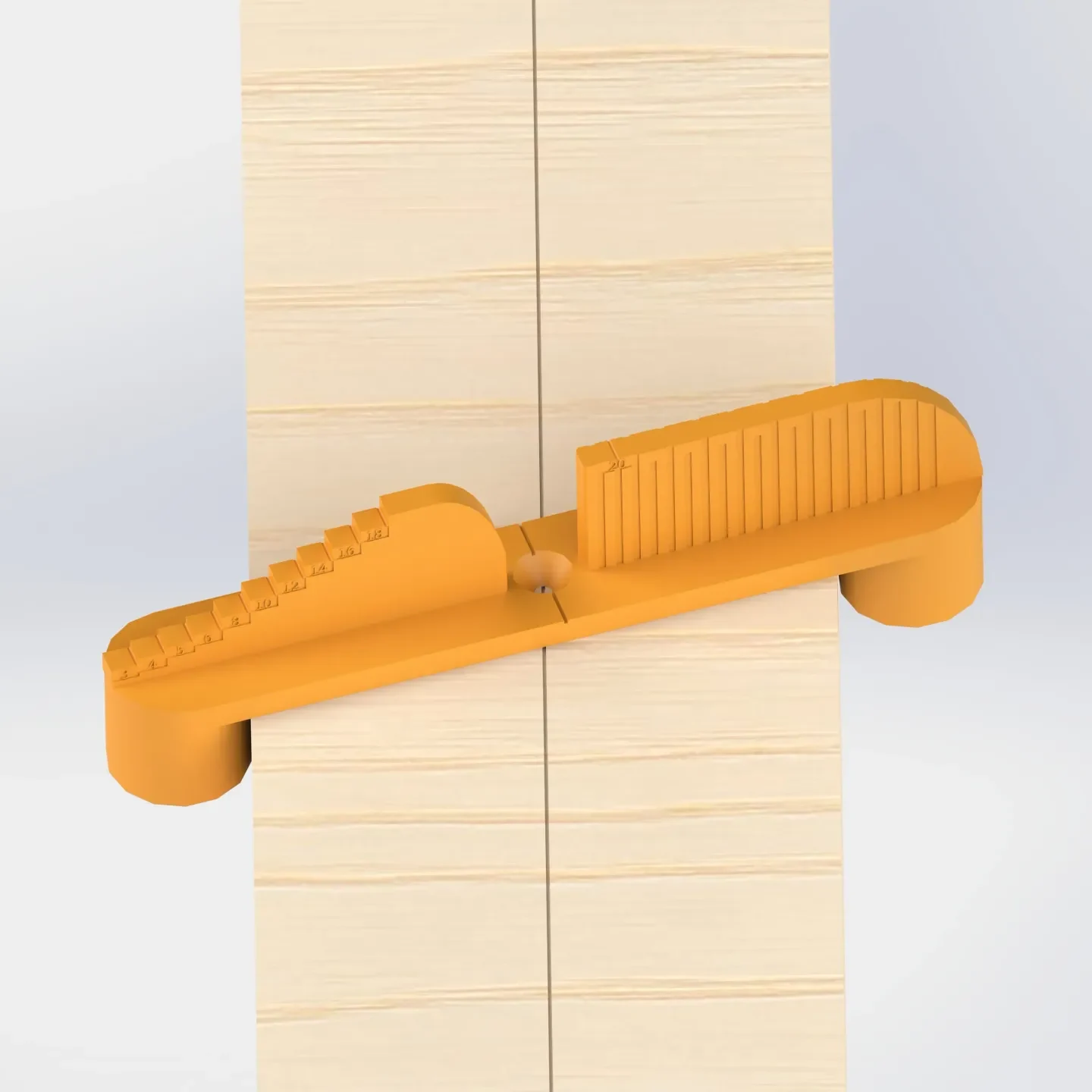

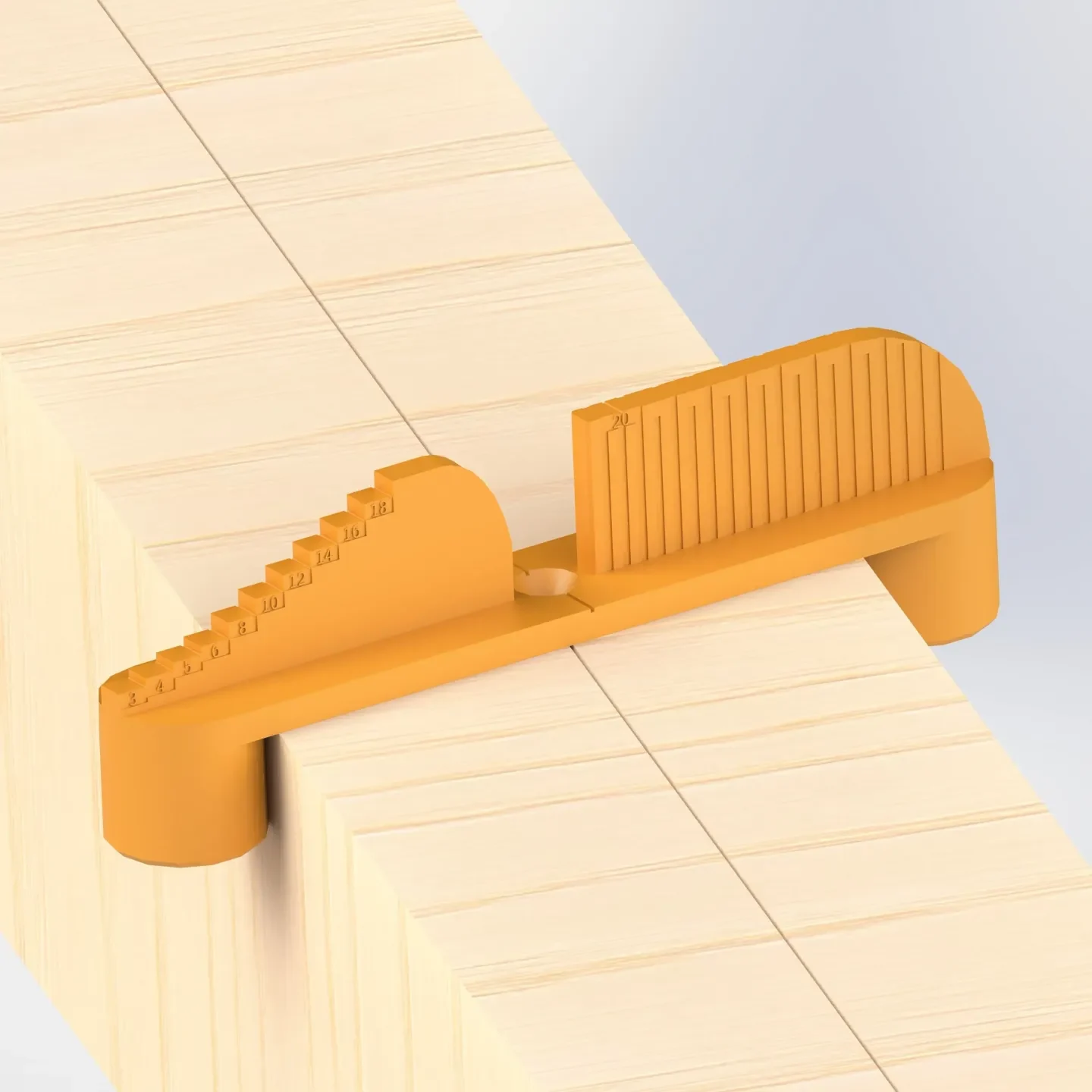

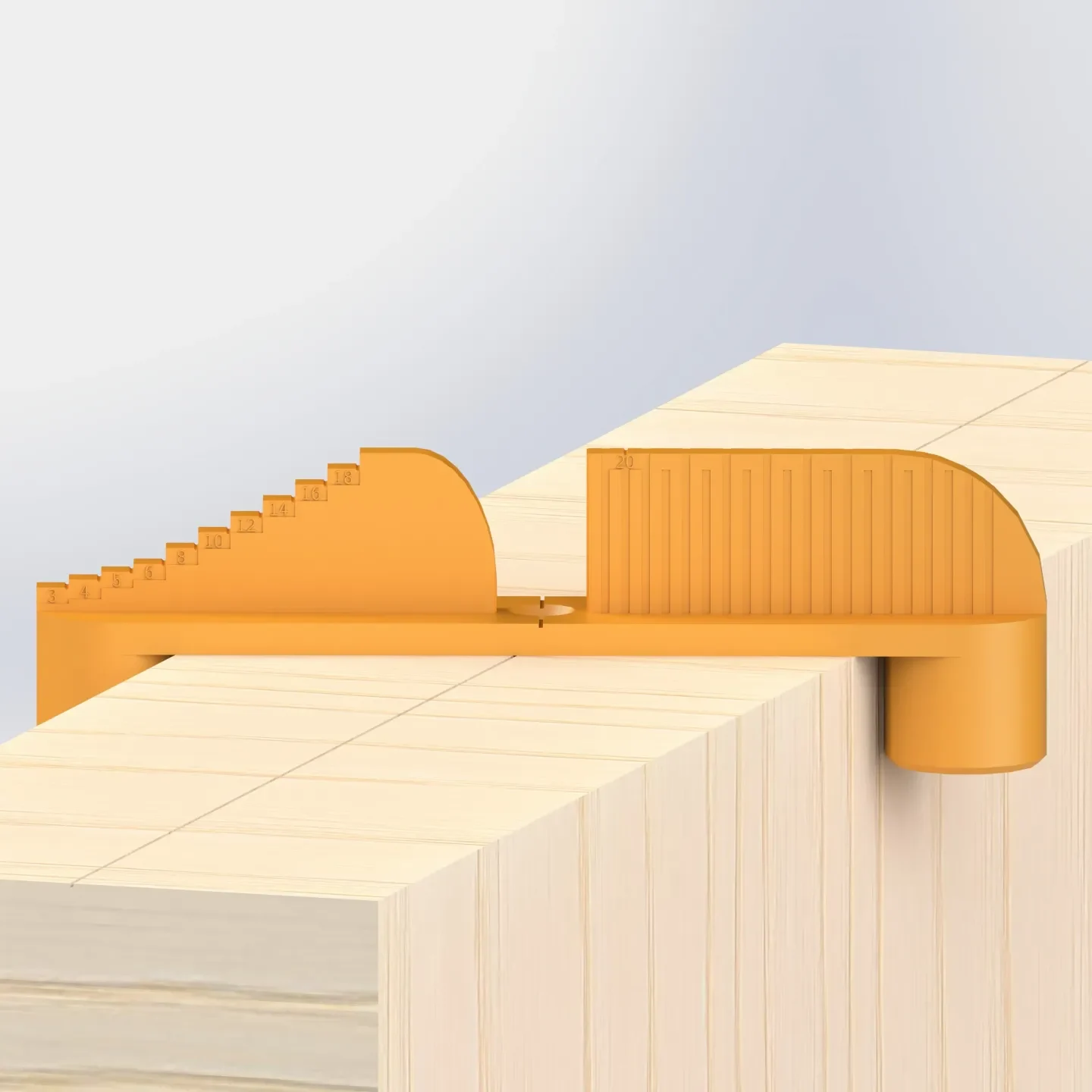

Это компактное устройство для нанесения маркировки по центру независимо от ширины объекта, который вы хотите маркировать (до 80 мм). Он работает, помещая ноги по обе стороны от балки, перекладины и т. д. и поворачивая устройство до тех пор, пока обе стороны не коснутся сторон. Геометрия гарантирует, что маркировочное отверстие окажется по центру между ножками.

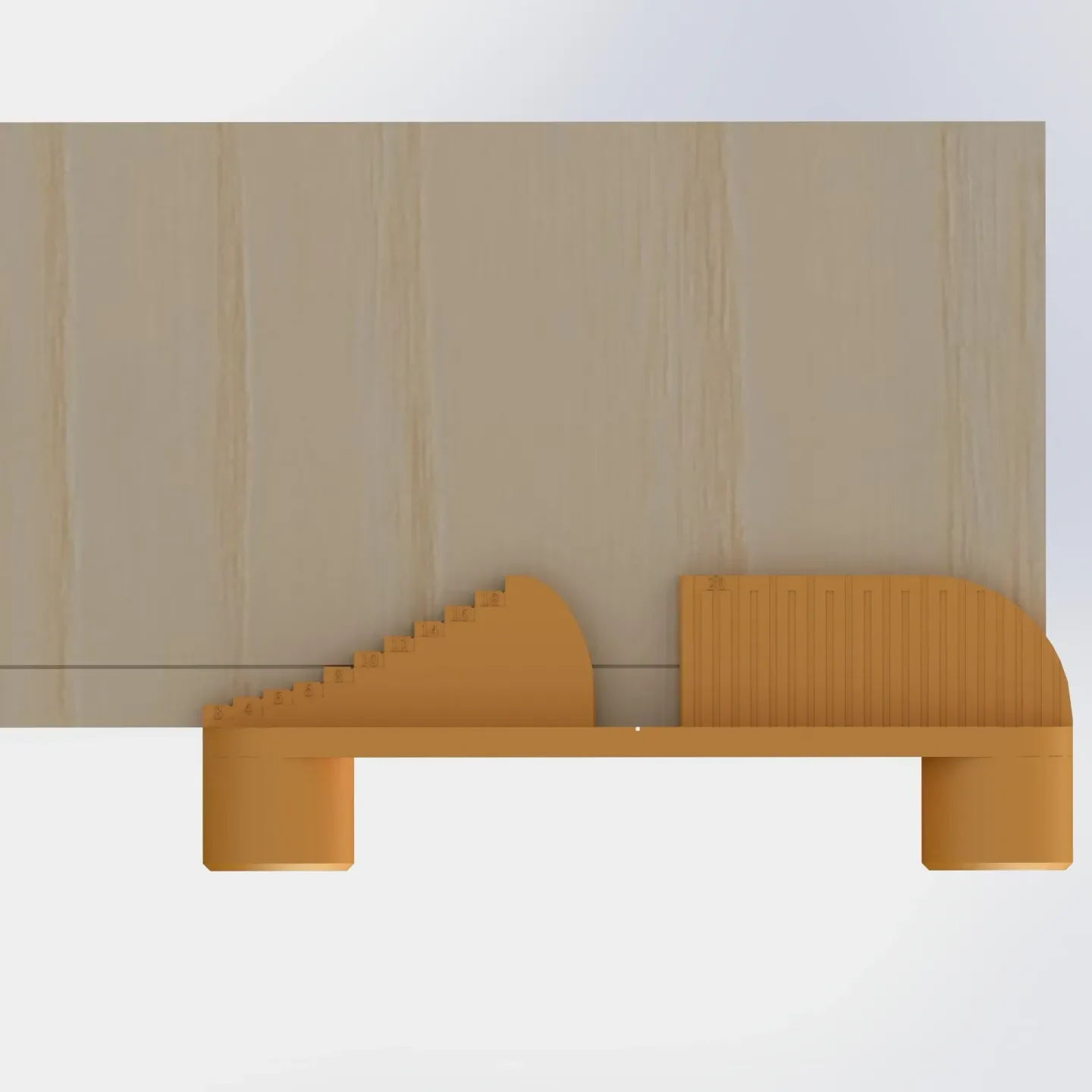

Калибр также можно использовать для нанесения разметки по краю чего-либо на расстоянии 3-20 мм от края. Для этого поверните шаблон на 90° и совместите его с краем (как показано на рисунке), поместите карандаш или что-то подобное на выбранное вами расстояние и проведите вдоль края.

По сравнению с другой версией, которую я сделал, эта более компактна и состоит только из одной части.

Печать и сборка

Для печати я бы посоветовал использовать 4 периметра и 30% кубическое заполнение, чтобы увеличить прочность шаблона. На мой взгляд, чтобы получить красивые и подробные цифры на разметке расстояний, высота слоя 0,1 мм будет оптимальной. Вы также можете использовать модификатор диапазона высоты в Prusa Slicer, чтобы сократить время печати и при этом получать красивые и четкие цифры. Я бы увеличил высоту слоя до 0,2 мм вплоть до верхней поверхности горизонтальной части датчика, а для остальных переключился на слои 0,1 мм.

Есл�� вам не нужны или не нужны метки расстояний и ручка вверху, вы также можете перевернуть модель вверх дном и переместить деталь вниз в слайсере, пока плоская вершина не окажется на одном уровне с печатной платформой. Для этого я также загрузил проект Prusa Slicer.

При печати можно также учитывать вариант «Сначала распечатать внешний периметр», как это называется в Prusa Slicer. Это также может помочь с точностью размеров. Но это также зависит от вашего личного принтера и опыта печати, но, возможно, стоит подумать о хорошей и точной печати.

О модели

Я сделал эту версию моего другого центрирующего шаблона для людей, которым нужно что-то компактное и быстрое для печати. Если вы в основном используете его для обработки дерева, он подойдет для балок шириной до 80 мм. Если вы ищете что-то большее, возможно, вам стоит взглянуть на эту модель, поскольку в ней можно разместить более широкие детали и балки.
