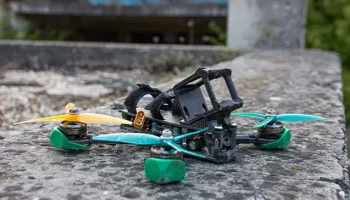

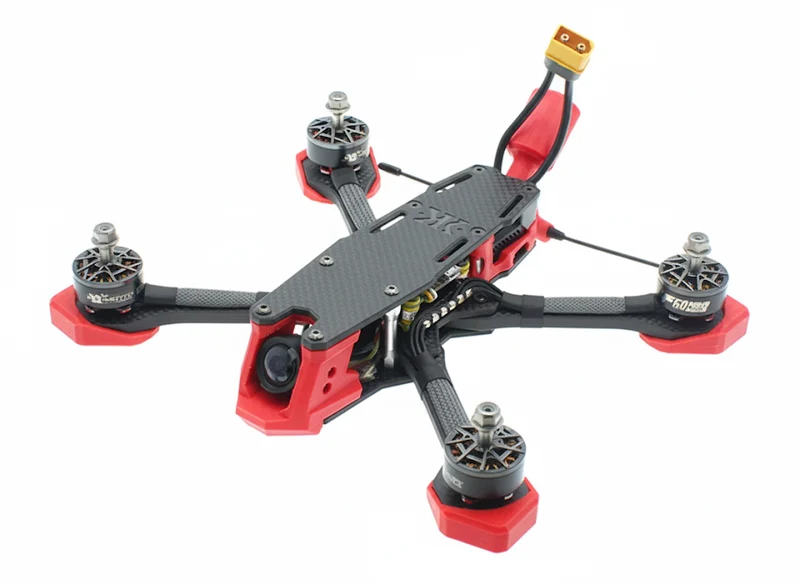

Кайодур 5 дюймов - коллекция ТПУ

Эта страница представляет собой Wiki, на которой собрана вся необходимая информация о файлах ТПУ для 3D-печати для Kayoudur 5". Все файлы .stl доступны на вкладке «Файлы».

Стартовый пакет Kayoudur 5 дюймов — все, что вам нужно знать

Рекомендуемая электроника, настройки Betaflight, размещение компонентов и т. д. — все необходимое для сборки квадрокоптера на базе рамы Kayou вы найдете в стартовом пакете Kayoudur 5"!

Присоединяйтесь к нам в Discord!

По любому конкретному запросу/вопросу свяжитесь с нами напрямую на сервере Kayou Frames Discord.

Экосистема Kayou Frames

Добро пожаловать в экосистему Kayou Frames! Kayoudur 5 дюймов (KD) и Kayouflip 5 дюймов (KF) имеют одинаковые размеры деки, поэтому большинство отпечатков на 100% совместимы между собой. Выберите оправу, которая подходит вам лучше всего… или обе!

Толщина пластин и высота с��оек немного различаются между двумя рамами, что делает некоторые отпечатки несовместимыми:

KD имеет ручки толщиной 6 мм и пластины корпуса толщиной 3 мм, что обеспечивает общую высоту тела 29 мм.

KF имеет ручки толщиной 5,5 мм и пластины корпуса толщиной 2,5 мм, что обеспечивает общую высоту тела 28 мм.

Все файлы, перечисленные на вкладке «Файлы» этой коллекции, подходят для Kayoudur, но мы упростили задачу, добавив префикс files:

«KD» + _print_name.stl: печать соответствует Кайодуру,

«KD-F» + _print_name.stl: печать подходит для Kayoudur и Kayouflip.

Крепления для HD-камер (GoPro и т. д.)

Все они на 100% совместимы между Kayoudur и Kayouflip.

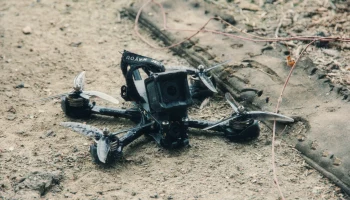

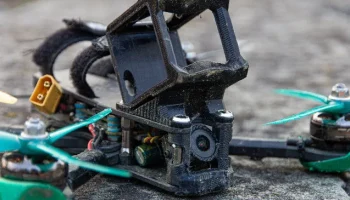

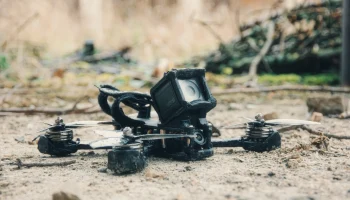

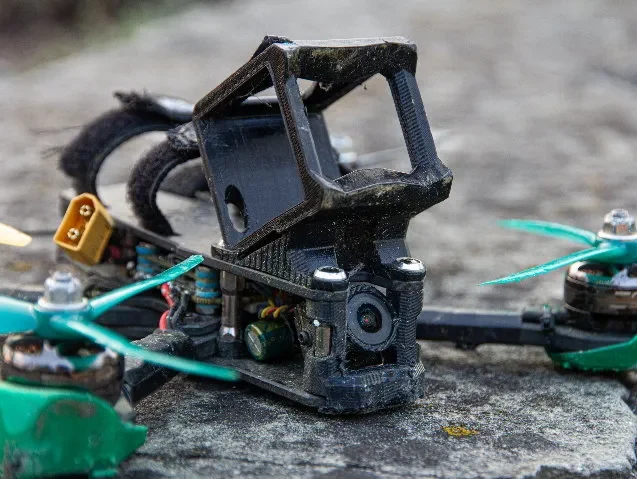

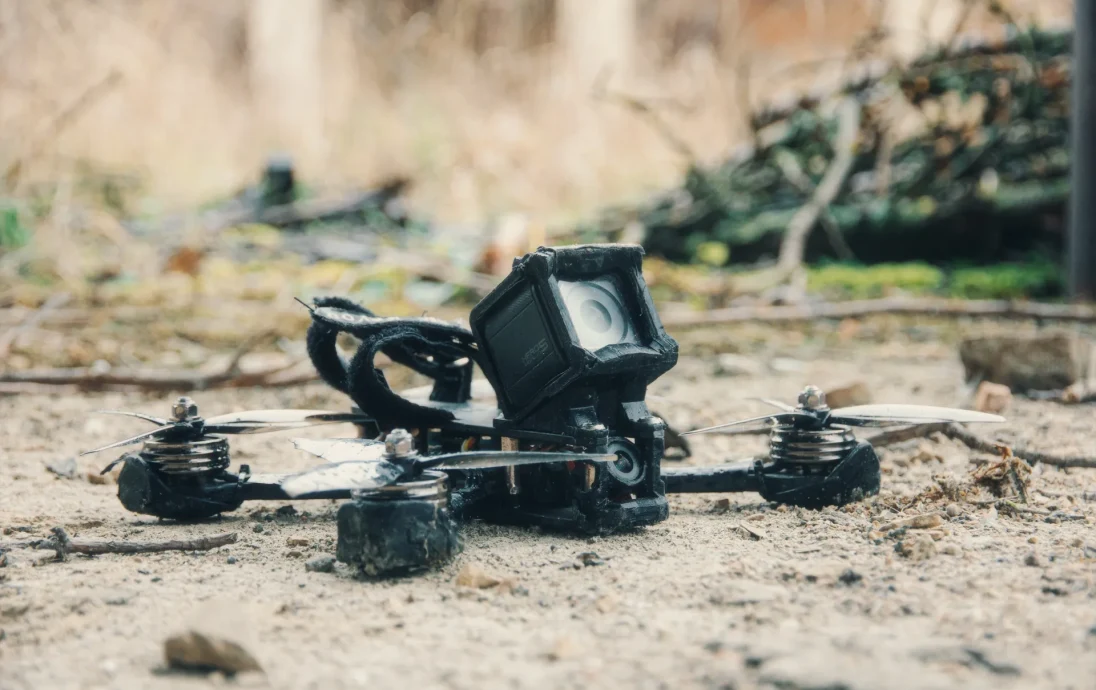

Крепления для сеансов GoPro

У GoPro Hero Session Mounts есть отдельная папка на вкладке «Файлы», потому что это, очевидно, по-прежнему наиболее часто используемая камера для Bando Bashing.

Он дешевый, прочный и обеспечивает хорошее качество съемки, а наличие хорошо продуманной и чрезвычайно прочной коллекции отпечатков является обязательным условием для Kayoudur.

Есть несколько их разновидностей:

Бандо: этот вариант добавляет монтировке приличное количество ТПУ (и прохладу) для дополнительной защиты. В поле зрения в формате 4:3/Superview присутствует немного ТПУ.

Именно столько TPU вы получите в поле зрения при использовании версии Bando в Superview 16:9 (полный кадр). Очень приемлемая жертва, учитывая огромный разрыв в долговечности, который предлагает эта штука, если вы спросите меня.

"_TBS_ND": включает слот для установки фильтра TBS ND. Это толстые куски стекла, но они все равно стекло, поэтому могут разбиться. Если вы не собираетесь летать с ними, стан��артные версии не имеют этого слота и обеспечат большую защиту.

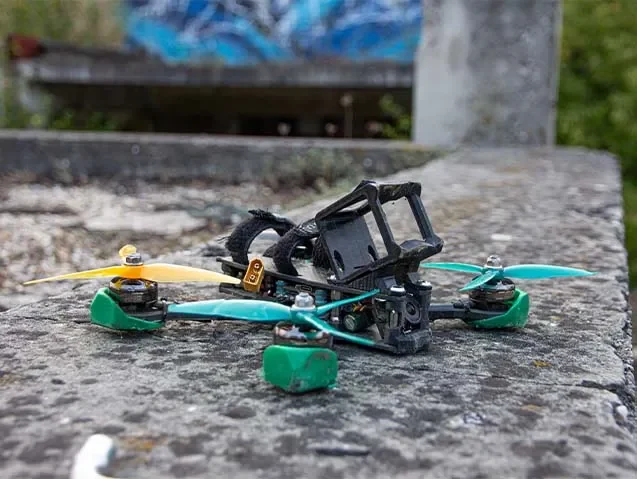

Рукава Бампер

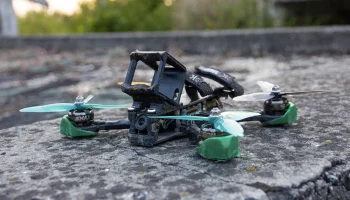

Берегите свои моторы! Мы знаем, как сильно вы заботитесь об этих колоколах и как много мы сгибаем в Бандосе. Широкие карбоновые концы Kayoudur уже являются отличным способом их защиты, но TPU также играет в этом большую роль.

Со временем (и злоупотреблениями, множеством злоупотреблений) мы разр��ботали коллекцию нарукавных бамперов, дающих вам выбор, каким весом вы готовы пожертвовать в зависимости от того, насколько усердно вы летаете (или от того, сколько вы готовы потратить на запасные моторы!).

Выбор за вами:

Крепление для камеры FPV на переднем бампере

1 винт на каждую сторону, 2 винта на каждую сторону, фиксация наклона — вы найдете все, что вам нужно.

Рюкзак

Рюкзаки доступны в нескольких вариантах: от косички SMA до крепления GPS.

Культ Линейной Антенны:

Для этой конкретной рамы (и Bando Bashing в целом) мы настоятельно рекомендуем использовать линейные/штыревые антенны для обеспечения максимальной долговечности.

Во вкладке «Файлы» вы найдете Рюкзаки, специально разработанные для этого типа антенны. Попробуйте сами!

Это не что иное, как коаксиальный кабель с экраном, обрезанным до длины волны 5,8 ГГц. При правильном креплении его буквально невозможно разбить, а видеосигнал, как это ни удивительно, довольно хороший!

Вы можете купить их на Aliexpress за несколько евро или сделать свою буквально из старых антенн.

Низкопрофильный комплект ТПУ
Что означает «Низкий профиль»?

Если ваше оборудование позволяет это (например, в аналоговой сборке), вы можете уменьшить высоту деки, уменьшив длину стойки на 5 мм с 20 до 15 мм.

Этот мод немного понижает центр тяжести и увеличивает жесткость стоек. Это
