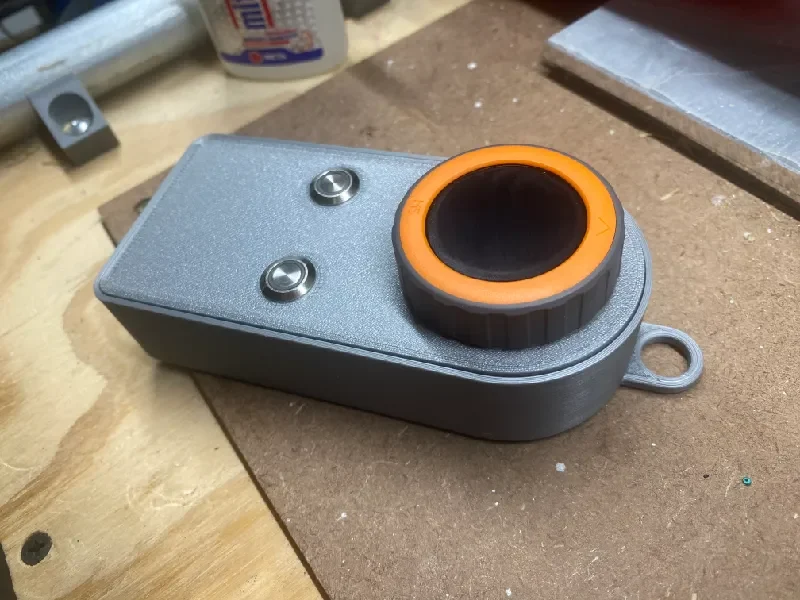

Чехол для подвески FluidDial с ЧПУ для FluidNC, с M5 Stac...
ОБНОВЛЕНИЕ:
Недавно опубликовано 12 октября 2024 г.: FluidDial CRADLE v2.0 — для LowRider v4 (прикрепляется к пластине YZ на стороне X-min) — https://www.printables.com/model/1037601-fluiddial-cradle-v20-for-lowrider-v4-attaches-to-y
… а теперь вернемся к вашим регулярным программам...
---------------------------------
Это ремикс моего более раннего чехла FluidDial — теперь с поддержкой стартового комплекта FluidDial, продаваемого Bart Dring. Очевидно, что если вы делаете свой корпус без стартового набора, вы можете использовать мой более ранний выпуск футляра.
Купите стартовый комплект Bart's FluidDial: https://www.tindie.com/products/33366583/fluiddial-connection-starter-kit/

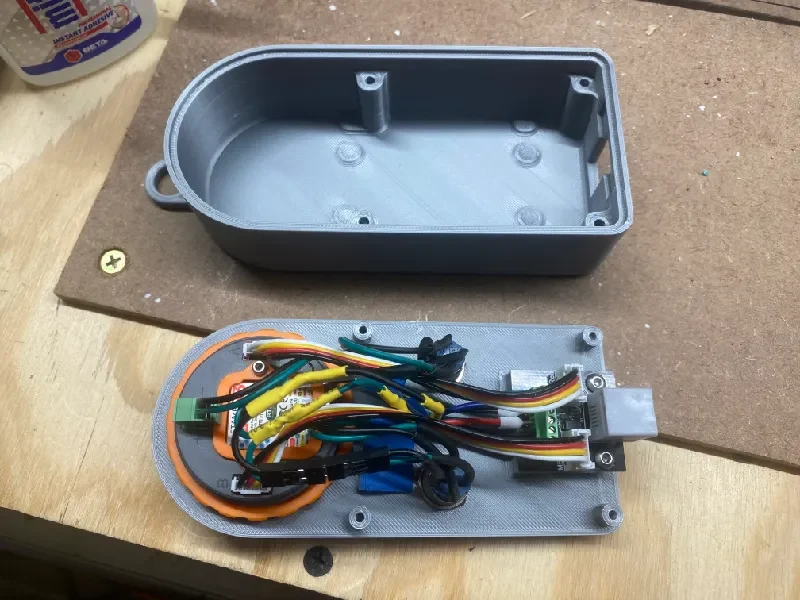

Стартовый комплект выглядит следующим образом (M5 Dial в комплект не входит):

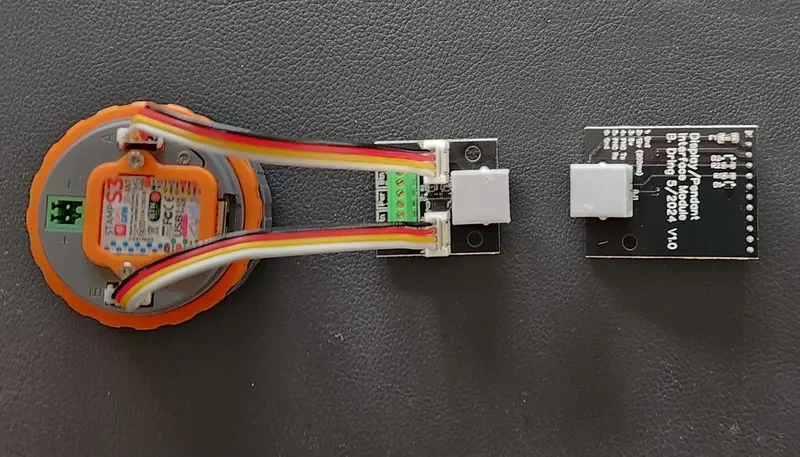

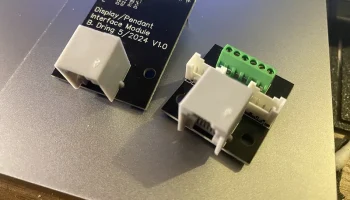

В комплект входят печатные платы (также есть проводка и крепежные винты):

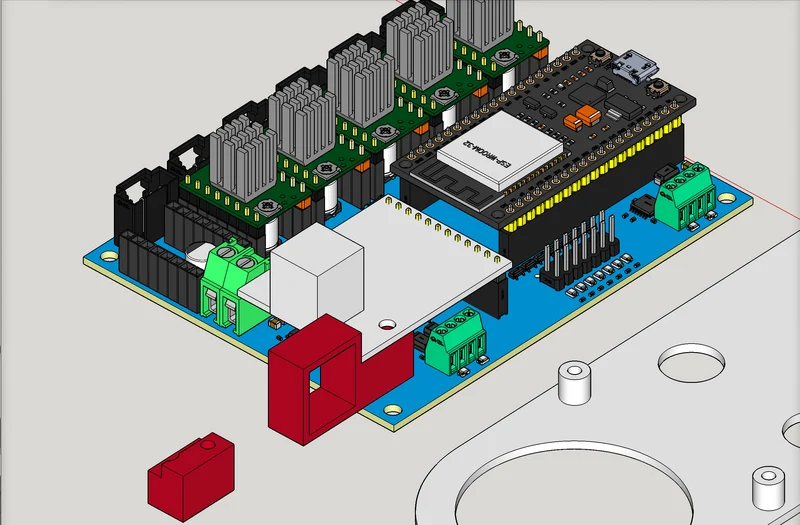

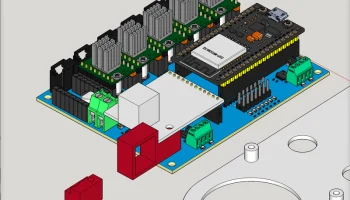

Поскольку для меньшей печатной платы, ко��орая идет в комплекте с платой Jackpot/6pack (меньшей из двух печатных плат в комплекте), требуется «стойка», я смоделировал ее с двумя вариантами — один с анкерным отверстием для продевания шнура связи/питания перед его подключением, а другой без него.
Примечание: в напечатанной стойке один винт вкручивается в нижнюю часть джекпота, а другой — в верхнюю часть подвесной печатной платы.

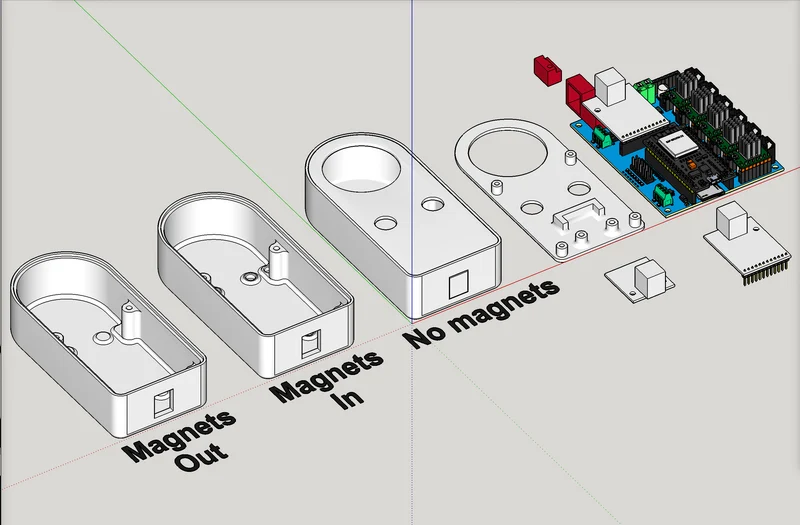

Я предоставляю три варианта печатной основы: один с магнитами внутри, один с магнитами снаружи и один без магнитов. Размер круглых дисковых магнитов указан как 2 x 5 мм (номинальный).
Этот футляр должен подходить к любой из моих моделей подставок, которые я предлагал в версиях с магнитами и без них.
Различные подробности, связанные с печатью и использованием этого набора, см. в листинге, из которого сделан этот ремикс.
Обратите внимание, что как только система ЧПУ LowRider v4 будет обнародована, я постараюсь также предложить конструкцию подставки, созданную для нее.
ОБНОВЛЕНИЕ: поскольку LR4 уже выпущен, вот ссылка на подставку:
https://www.printables.com/model/1037601-fluiddial-cradle-v20-for-lowrider-v4-attaches-to-y
Журнал изменений:
13 октября 2024 г. — добавлены новые варианты стойки для крепежного винта M3. Предыдущие варианты стойки предусматривали использование конич��ского (саморезного) винта.
