Корпус платы контроллера ЧПУ LowRider v3 Jackpot с дополн...
ПРИМЕЧАНИЕ. Теперь доступна новейшая версия 2.0 этой модели — нажмите здесь.
ПРИМЕЧАНИЕ. Теперь доступна более новая версия 1.1 этой модели — нажмите здесь.

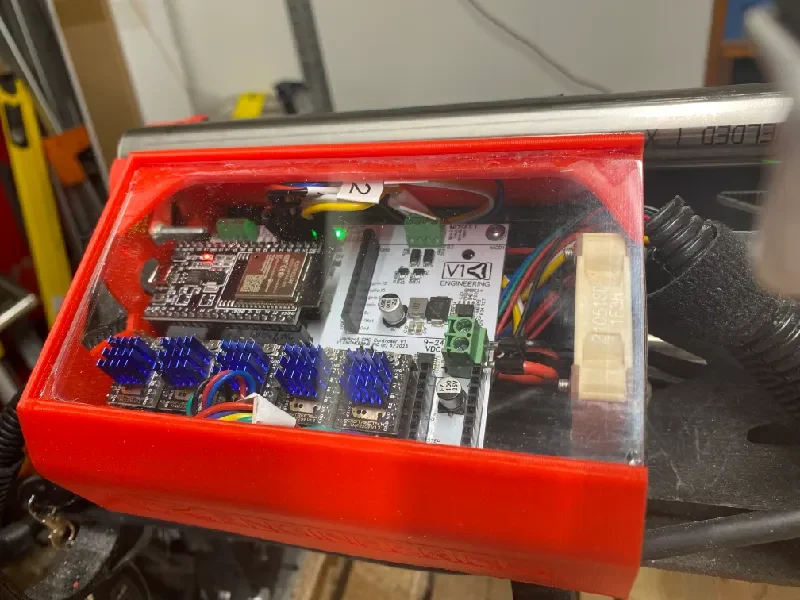

LowRider v3 CNC: новая плата Jackpot с установленными радиаторами:

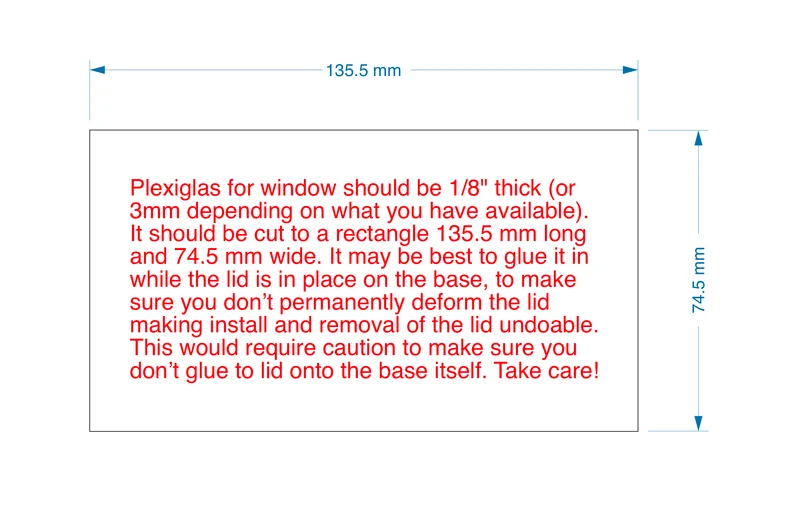

Только что закончил свою работу над ремиксом корпуса Jackpot/коробки для платы управления, который сочетает в себе превосходный дизайн Райана @vicious1, великолепную идею @Tokoloshe о окошке из плексигласа на крышке и великолепную идею @Jonathjon увеличить длину на 25 мм, чтобы освободить место для его надстроек.

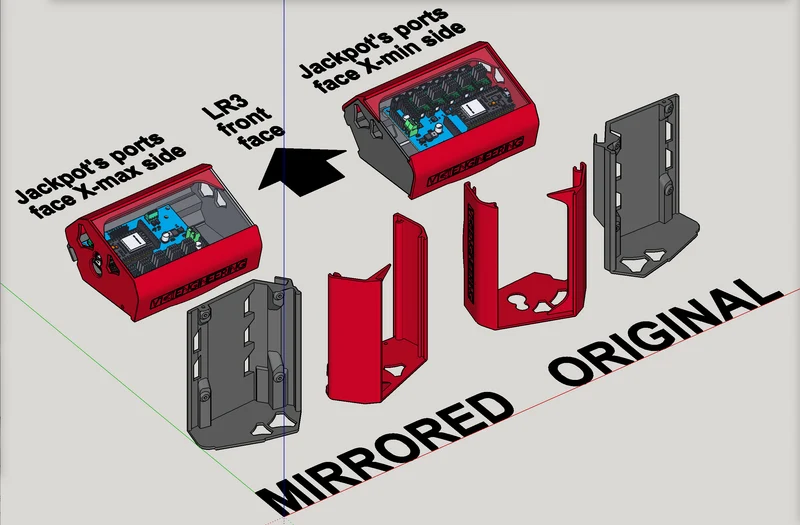

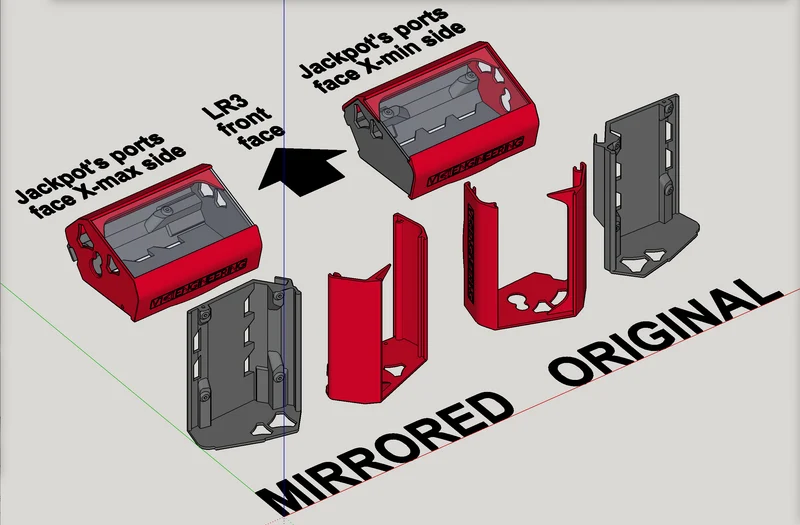

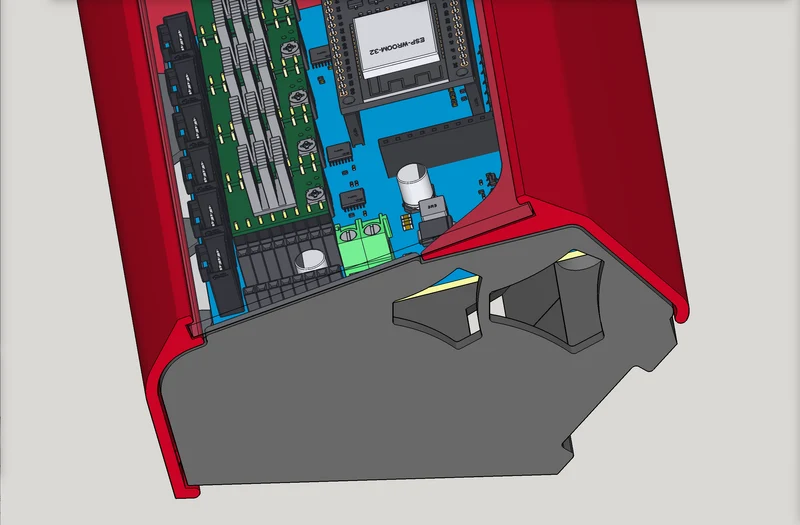

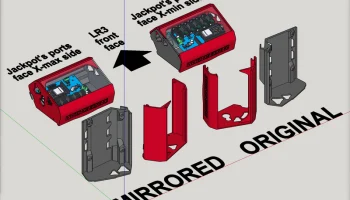

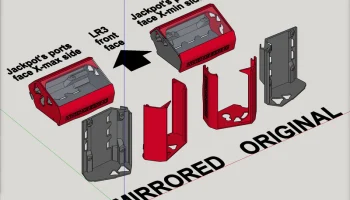

Несколько дополнительных работ, которые я проделал, заключаются в том, что теперь ему больше не нужна шлифовка углов, как в случае с оригиналом @Tokoloshe, и я пошел дальше и сделал зеркальную версию, так как мне понадобится моя, чтобы порты платы были обращены к стороне X-max, а не X-min. Кроме того, поскольку «вешалка» в оригинале Райана была слишком тугой, чтобы поместиться на моей фанерной стойке толщиной ¼ дюйма (которая, вероятно, толще, чем должна быть), я увеличил вылет вешалк�� на 1,5 мм.

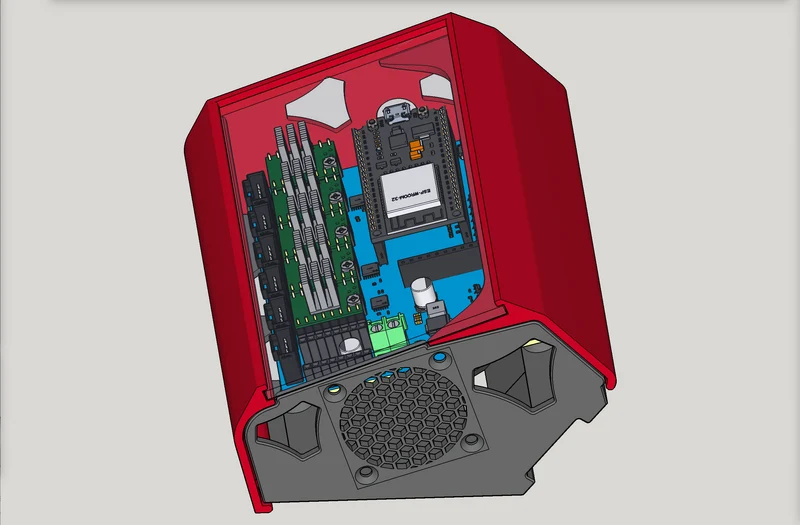

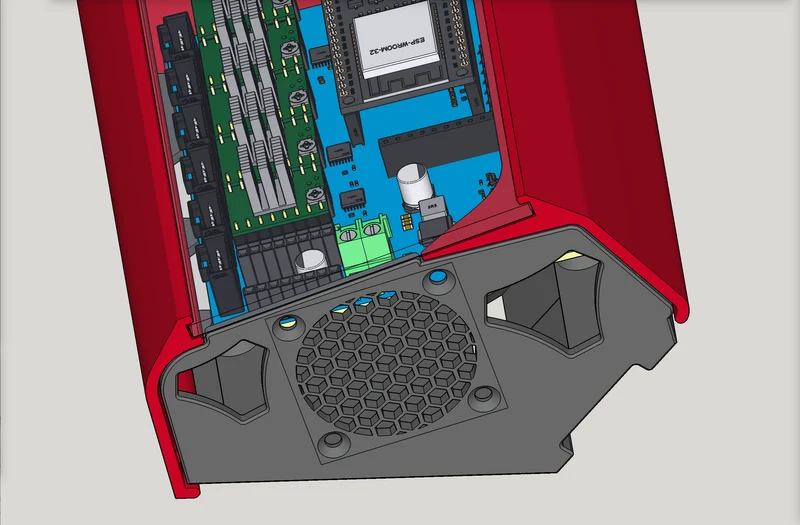

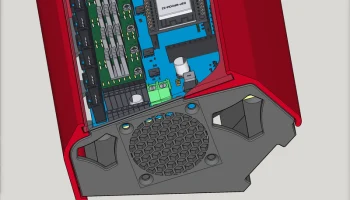

Кроме того, я добавил несколько оснований — одну с размещением 40-мм охлаждающего вентилятора и одну без него — на случай, если у кого-то уже есть такой под рукой или он считает достаточно важным приобрести его и добавить.
Меня поражает, насколько этот корпус меньше корпусов БТТ СКР.

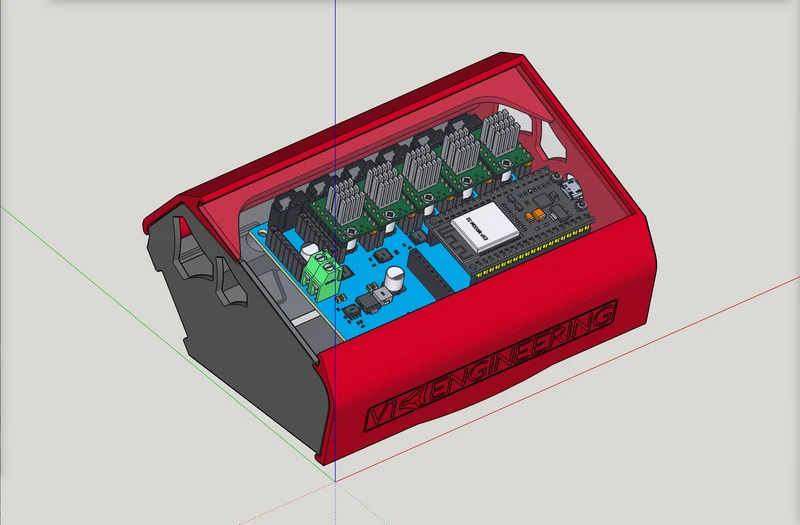

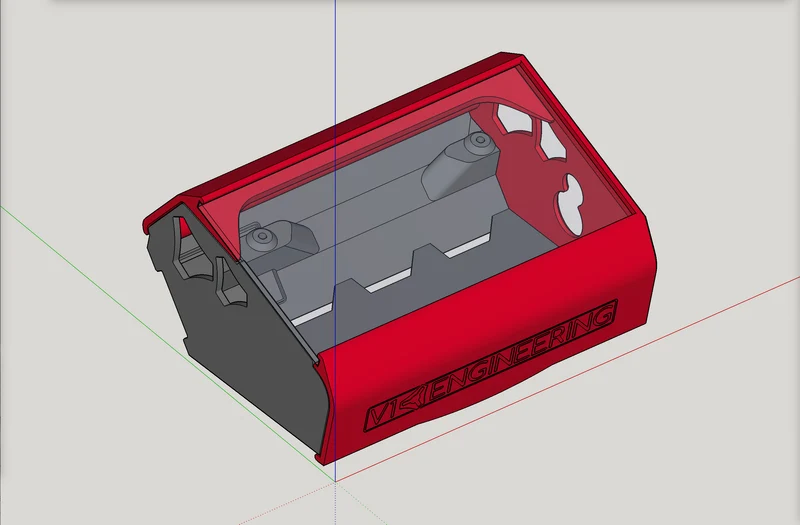

В настоящее время я печатаю свою, но ниже представлен предварительный просмотр 3D-рендеринга.
Часто задаваемые вопросы:
— — — -
Вопрос: Где мы можем купить плату контроллера Jackpot с ЧПУ?
О: Вы можете купить плату управления Jackpot CNC (плата FluidNC, совместимая с GRBL) здесь: https://www.v1e.com/products/jackpot-cnc-controller
— — — -
Вопрос: Какой вентилятор охлаждения вы использовали для этой платы?
О: Я использовал очень тихий 40-мм охлаждающий вентилятор марки Noctua. Вот партнерская ссылка на ту, которую я использую: https://amzn.to/3ubq2YY.
— — — -
Вопрос: В одном из вариантов основания корпуса предусмотрено место для 40-мм охлаждающего вентилятора. Куда это подключается на плате джекпота?
О: Один из самых простых и лучших способов — подключить вентилятор не к плате, а напрямую к блоку питания, пита��щему плату, так как напряжения в любом случае должны совпадать. Тем не менее я подключил свой к плате. Вентилятор Noctua, который я использовал, работает на 12 Вольт. Однако метод, который я использовал, может работать с вентиляторами, рассчитанными как на 24 В, так и на 12 В. — Главное, чтобы напряжение вашего вентилятора соответствовало напряжению основного источника питания. (Большинство людей будут использовать питание 24 В, так что это будет означать, что вентилятор должен соответствовать источнику питания с напряжением 24 В.) — Я подключил свой вентилятор напрямую к запасному порту «MOSFET» на плате Jackpot (который, опять же, будет соответствовать источнику питания, предположительно 12 В или 24 В), так что каждый раз, когда LowRider включается, вентилятор включается. Он не осуществляет мониторинг температуры при включении и выключении. Он горит всегда, когда включен LR3. Мне было проще сделать это так. См. варианты портов, выделенные на этой схеме:
Вопрос: Как включить/включить МОП-транзисторы на плате?
О: Нажмите здесь, чтобы… Подробности включения/выключения МОП-транзисторов с помощью кнопок веб-интерфейса или GCode.
— — — -
