LowRider 3 CNC - корпус блока управления для платы BTT SKR P

Быстрое предупреждение:

Эти ремиксы были в некоторой степени «предназначены» для корпуса, расположенного на конце X-max (правая сторона) портала LR3. Если вы планируете разместить его на X-min (слева), то единственная проблема, связанная с простым сдвигом корпуса на другую сторону, заключается в том, что впускные отверстия охлаждающего вентилятора должны быть направлены туда, где происходят разрезы, а не наружу. Возможно, самый простой способ решения проблемы — ��еревернуть вентиляторы, чтобы они вытягивали воздух из корпуса, а не нагнетали его в корпус. Раньше я ошибочно предлагал просто отзеркалить части принтера, но на самом деле я этого не сделал, а когда кто-то попробовал, они отметили, что зеркалирование не позволяет переориентировать отверстия на крышке для портов на печатной плате. Извините за путаницу.

Примечание. Помимо этой редакции, теперь существуют еще три редакции:

Тот, который подходит для TFT, отличных от E3 (но смотрит только вправо, если смотреть по направлению к оси X): LowRider 3 CNC — корпус блока управления для платы BTT SKR Pro 1.2 и сенсорного экрана BTT TFT35 (NON-E3) (v1.3.1)
Еще один, более длинный и модифицированный специально для добавления Raspberry Pi 4b, размещенного вместе с материнской платой SKR Pro 1.2: LowRider 3 CNC — корпус блока управления для Raspberry Pi 4b, платы BTT SKR Pro 1.2 и сенсорного экрана BTT TFT35 E3 (v1.3.3).
И еще один, более короткий (180 мм в длину), для установки на меньшие 3D-принтеры, такие как Prusa Mini: LowRider 3 CNC — корпус блока управления для платы BTT SKR Pro 1.2 и сенсорного экрана BTT TFT35 E3 (v1.3.4).

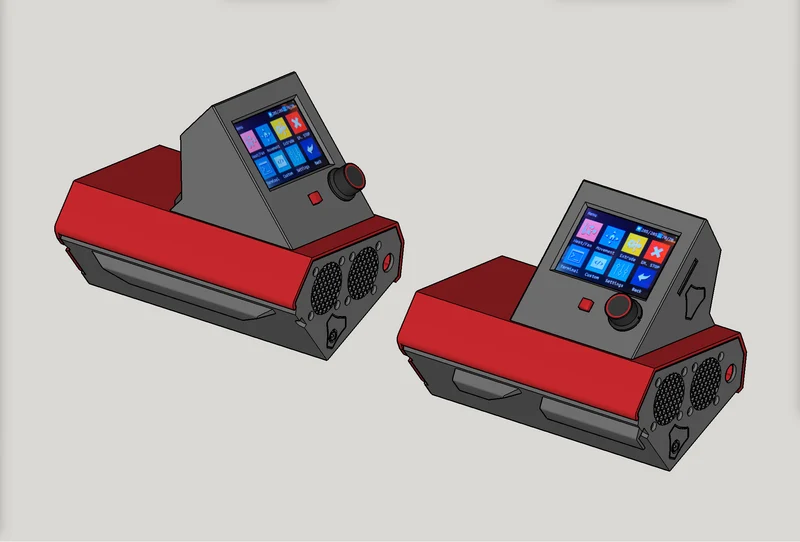

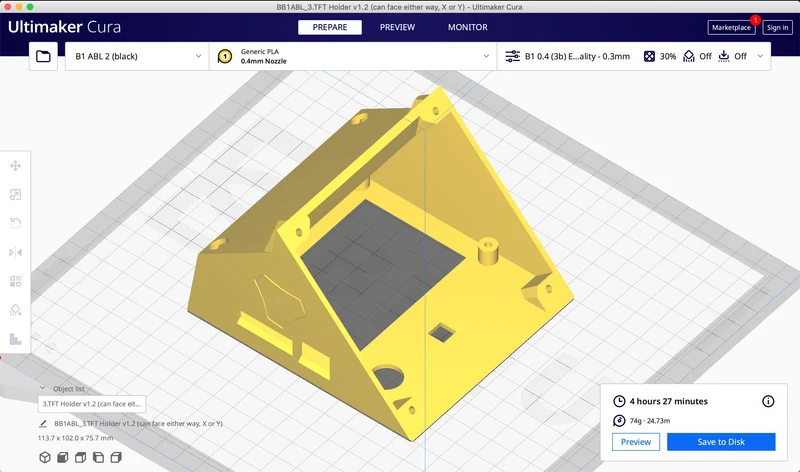

В этом ремиксе изменена крышка и держатель TFT для двух целей:
Таким образом, один набор отпечатков может быть обращен TFT в любую сторону: наружу к X или наружу к Y.
Новое отверстие сбоку для доступа/использования USB-порта.

В предыдущей версии вы могли выбрать печать комплектов «A» или «B» крышки и держателя TFT, причем набор «A» был обращен к TFT по направлению к оси X, или набор «B» был обращен к нему по направлению к оси «Y». В этом ремиксе вы можете напечатать один раз и знать, что все может пойти в любую сторону.

Я сделал этот ремикс в первую очередь потому, что после того, как я поменял оси моего LowRider (поменяв местами X и Y), я хотел, чтобы TFT был обращен к моему новому X (который был старым Y), и все же мне понравился внешний вид другого, более стильного держателя TFT. Таким образом, в этом издании при необходимости можно «переключить удар» на «летучую мышь слева».

ОБНОВЛЕНИЕ 15 августа 2022 г. — открытие USB-порта

Новое отверстие сбоку держателя TFT для доступа/использования порта USB.

ОБНОВЛЕНИЕ от 7 июля 2022 г. — базовый вариант «Обезжиренный».

Что это за штука «обезжиренная»? Это моя версия детища Аарона GitHub на форуме V1 Engineering. Это более эффективная версия основы с урезанным некоторым «жиром». Он сохраняет толщину и прочность там, где это необходимо, но экономит 33% пластика и сокращает время печати на 25%. Он также имеет новую версию подвесного кронштейна, вдохновленную работой Дэна @SupraGuy на форуме V1 Engineering. Этот подвесной кронштейн разделен на две части, поэтому на нем можно разместить временные стойки, пока вы начинаете использовать LowRider v3, а затем перейти к постоянным стойкам, как только вы их разрежете и установите. Я предлагаю как исходную базу (v 1.2), так и новую (1.3.2), чтобы вы могли выбирать. Оба доступны для стоек толщиной 1/8 дюйма или толщиной ¼ дюйма.

Остальные детали остались практически такими же, поэтому ниже приведена копия предыдущей версии с небольшими изменениями:

----

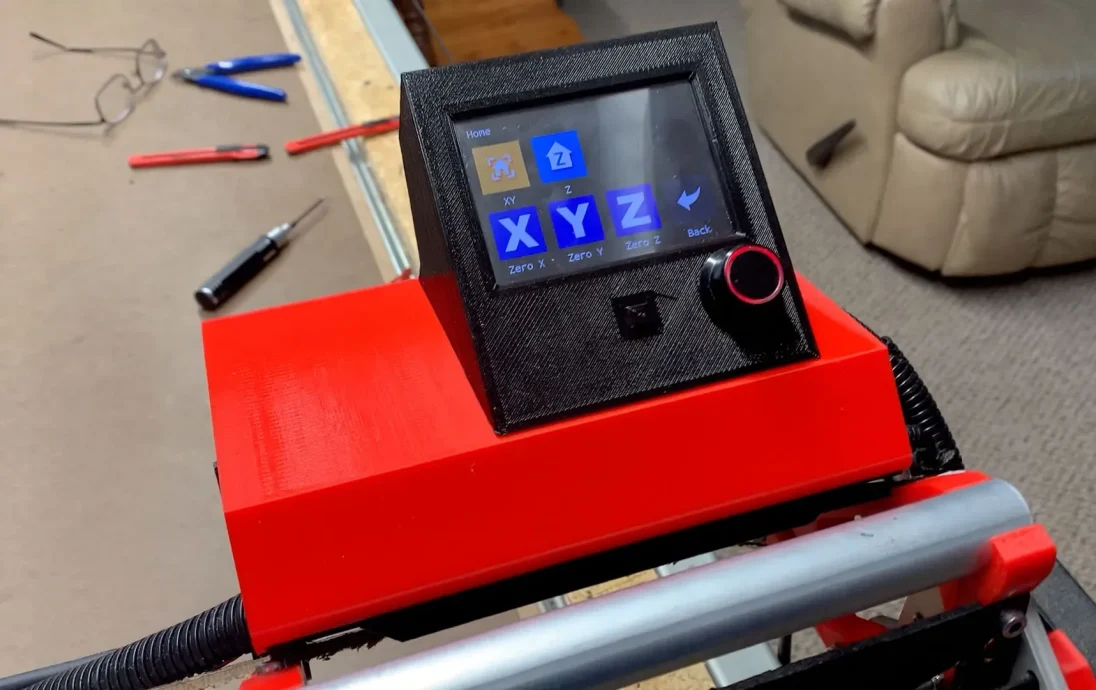

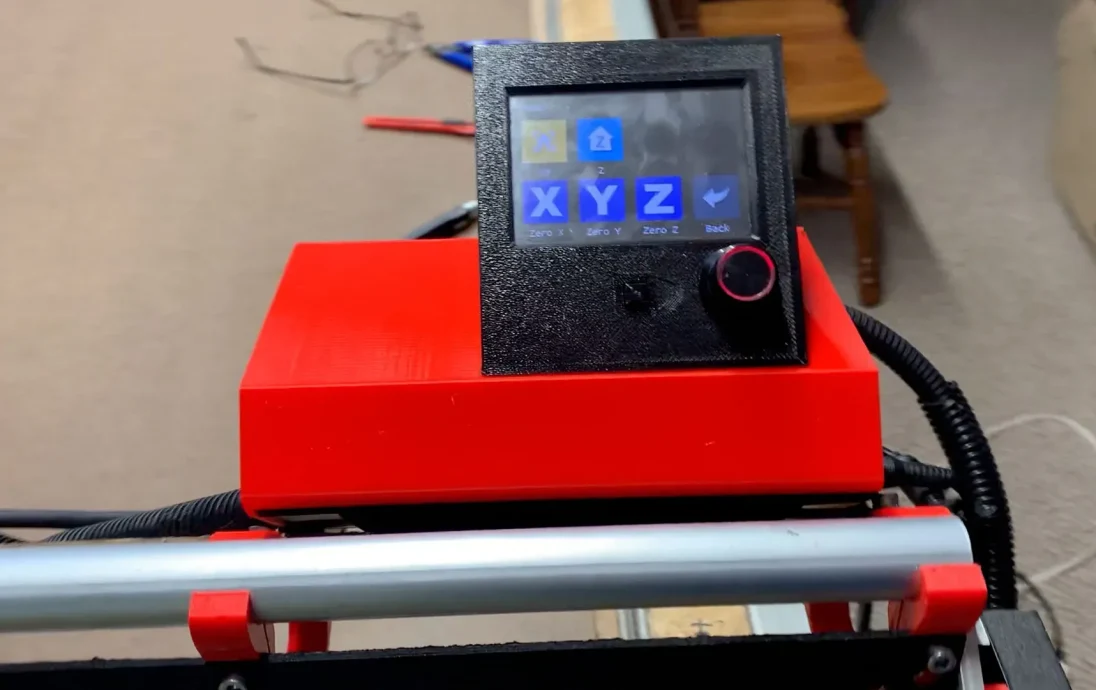

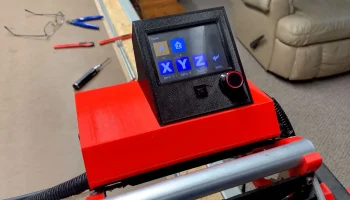

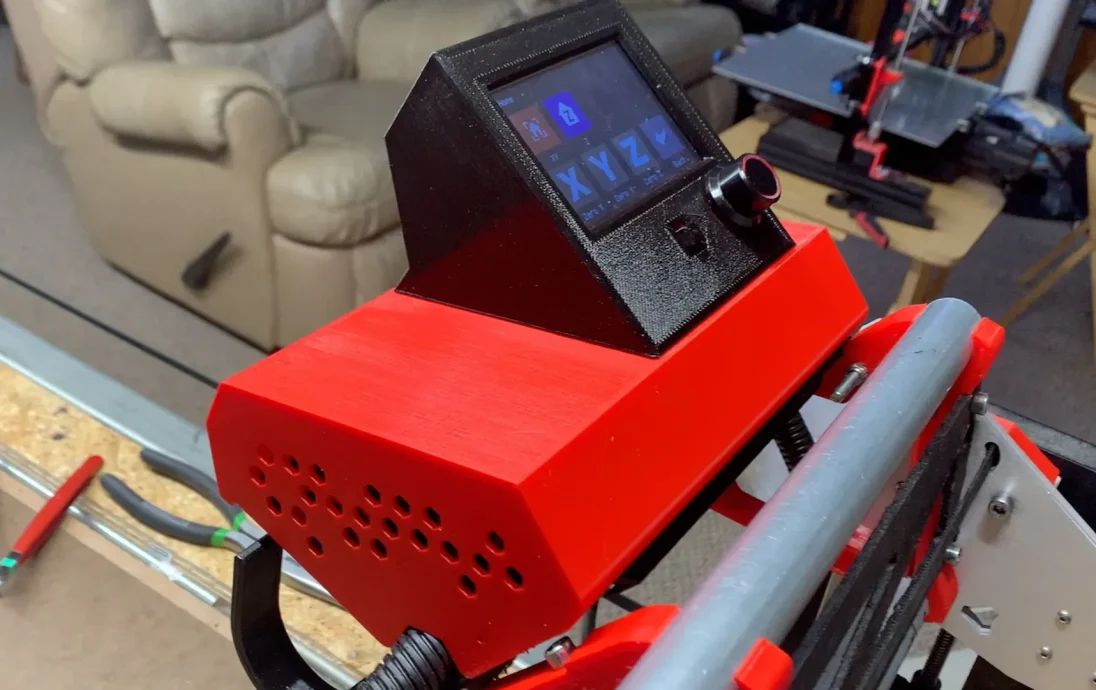

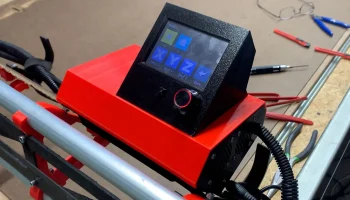

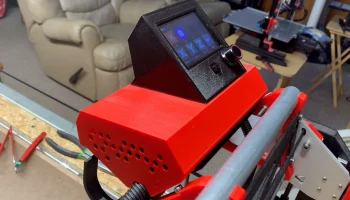

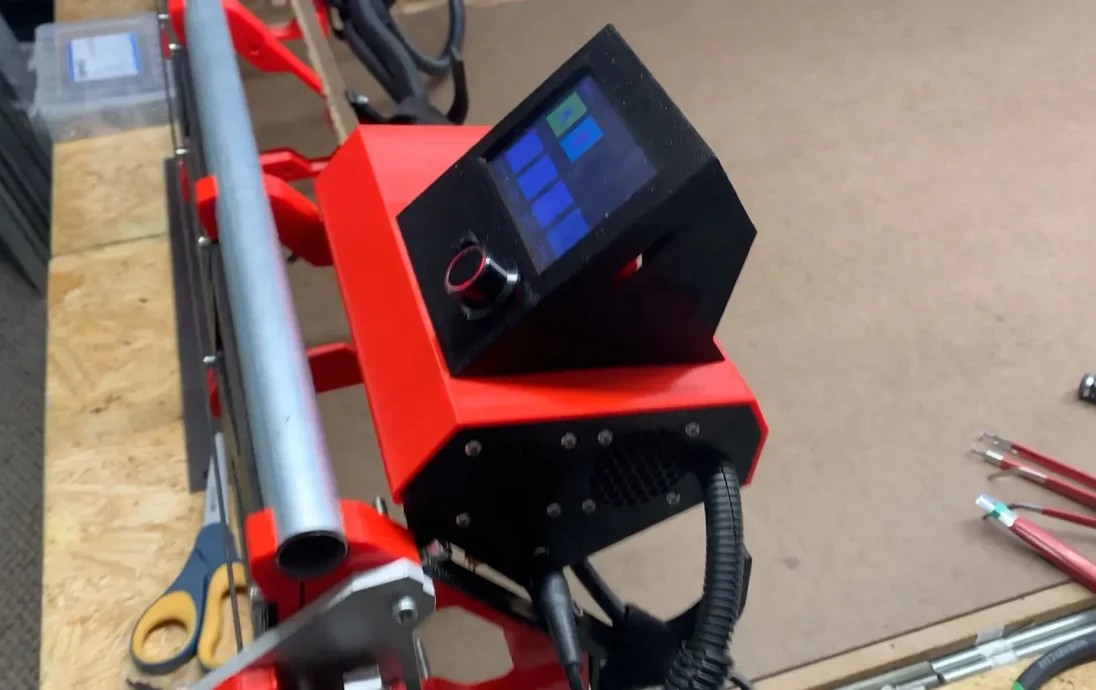

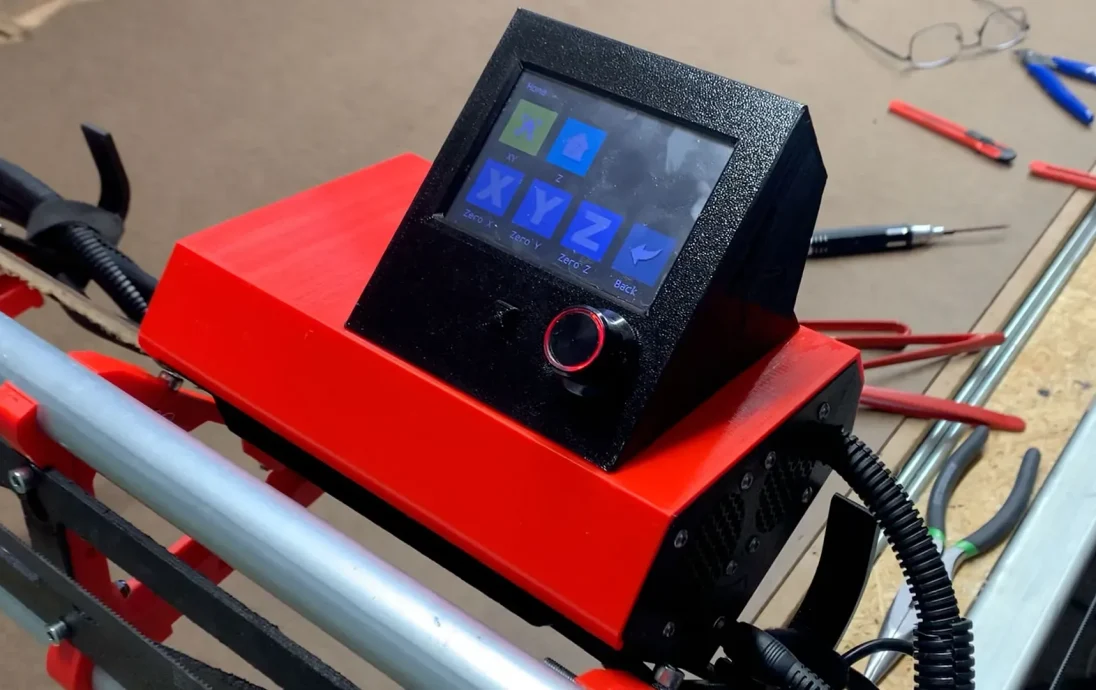

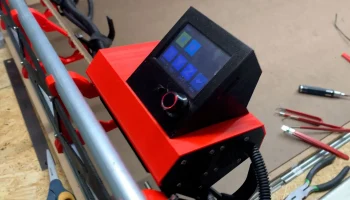

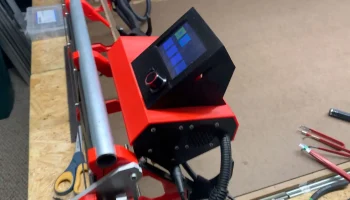

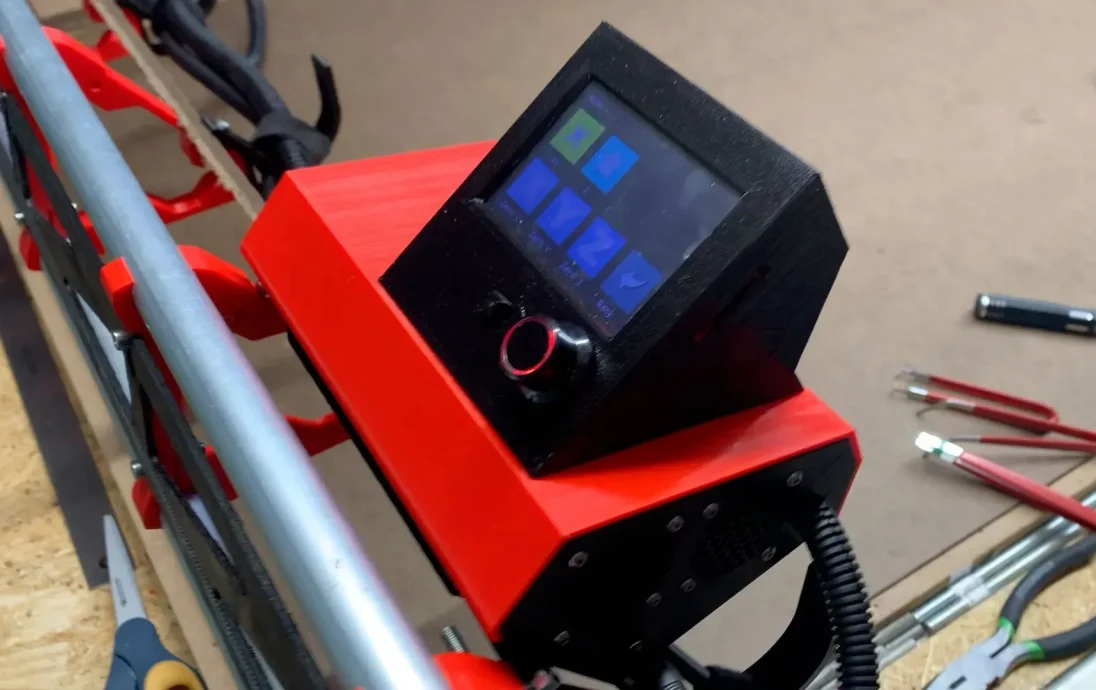

Великолепный чехол для печати для вашего ЧПУ LowRider v3, если вы используете плату SKR Pro 1.2 и сенсорный экран BTT TFT35 E3. Предлагает некоторые новые функции (см. ниже).

Большое спасибо Райану из V1 Engineering за его гениальный дизайн и великодушную щедрость, когда он поделился своей работой со всеми нами. Для тех, чей LowRider v3 MPCNC имеет или будет иметь основную плату BTT SKR Pro 1.2 и сенсорный экран BTT TFT35-E3 v3, я предлагаю свой ремикс CAD-файла пустого корпуса блока управления Райана. Этот корпус может подойти к другим платам SKR, в зависимости от размеров. Проверьте перед печатью. Его также можно переделать для соответствия другим платам SKR.

Особенности:
НОВЫЙ (по состоянию на
