Нравится Gridfinity, но у вас недостаточно ящиков для размещения сеток? Брат, у меня есть для тебя сделка?

В значительной степени украденные из превосходной модификации ящиков @AdvancedHobbyLab, я перестроил их в FreeCAD с некоторыми изменениями, и их можно бесконечно настраивать по высоте, ширине и глубине. Почему? Потому что я не использую OnShape. (Я не использую Fusion, SolidWorks или люб��е другое проприетарное программное обеспечение, и вам тоже не следует.)

В прошлый раз я сделал это довольно глупым способом: взял файлы .STL и физически вырезал из них часть, а затем снова соединил их вместе в CAD. На этот раз я поступил немного умнее.

Все, что вам нужно для работы с этим, — это копия FreeCAD. Я использовал версию 1.0, поэтому, вероятно, потребуется эта версия или более поздняя.

Легко настройте параметры с помощью простых в использовании параметров в электронной таблице «Параметры», включенной в файл.

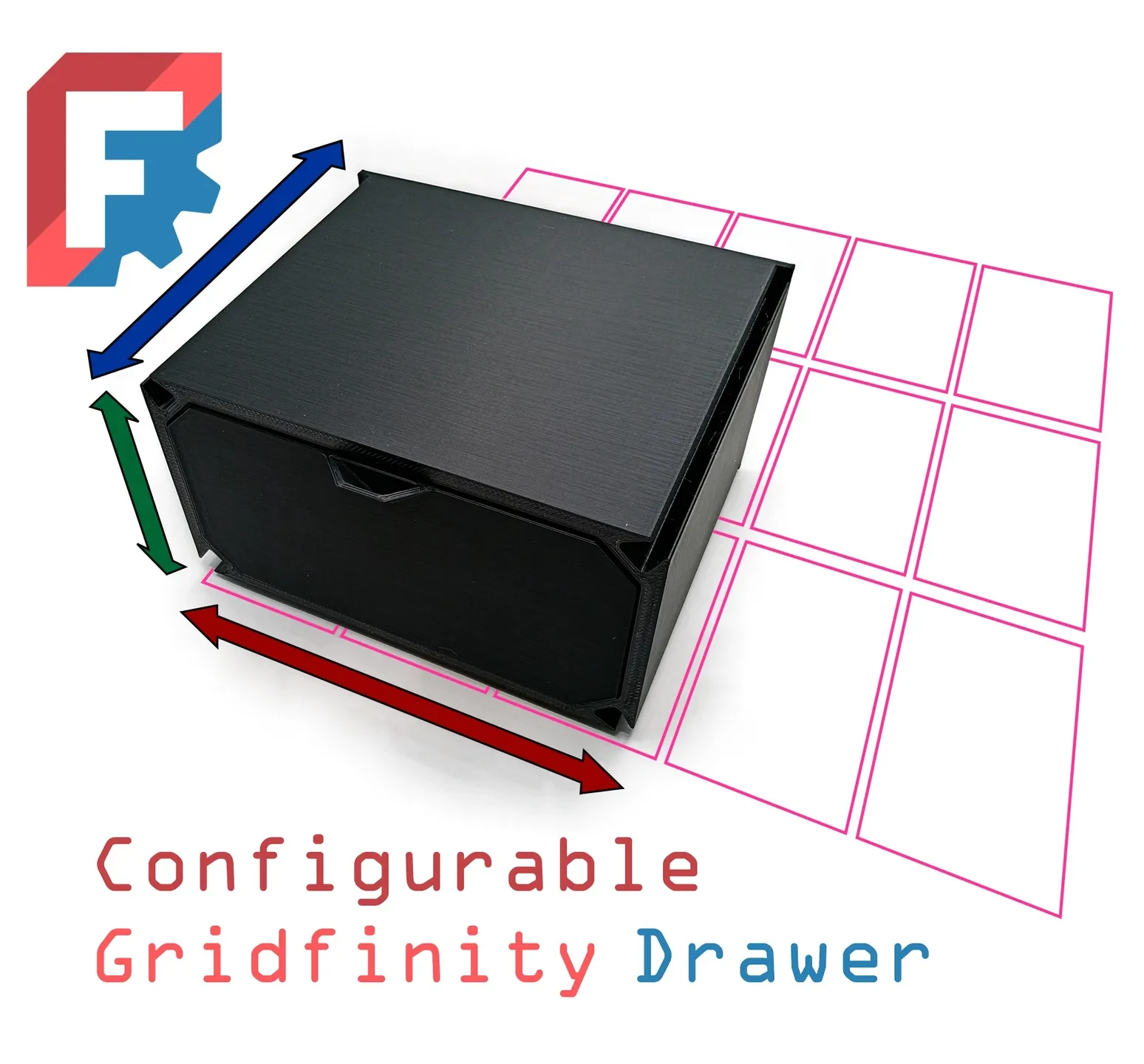

Настройки ширины и глубины указаны в количестве квадратов Gridfinity. Высота — это внутренняя высота в единицах Gridfinity (т. е. с шагом 7 мм). Высота единиц, равная 5, дает ту же высоту оболочки, что и оригинал.

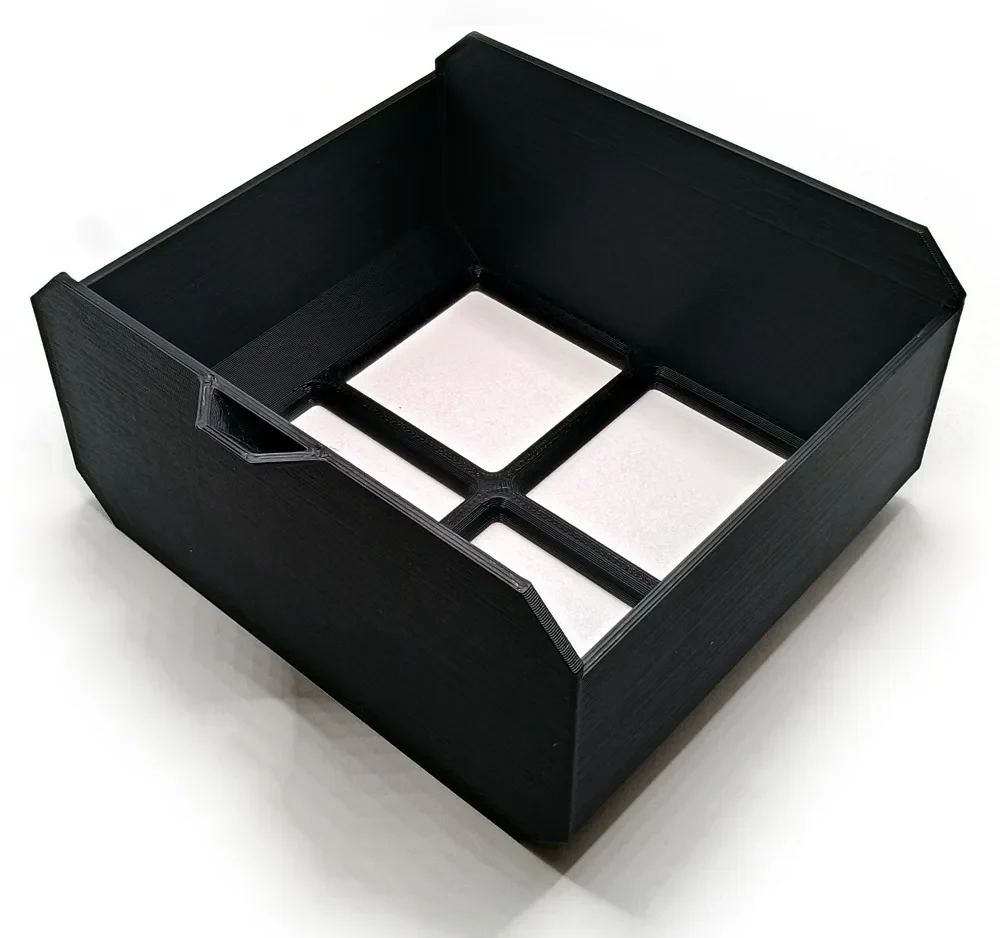

Параметр подъема выреза определяет, насколько высоко должны быть подняты розетки для оснований контейнеров от нижней части ящика. Я считаю, что 0,5 мм подойдет, но вы можете с этим повозиться, если хотите (возможно, на свой страх и риск).

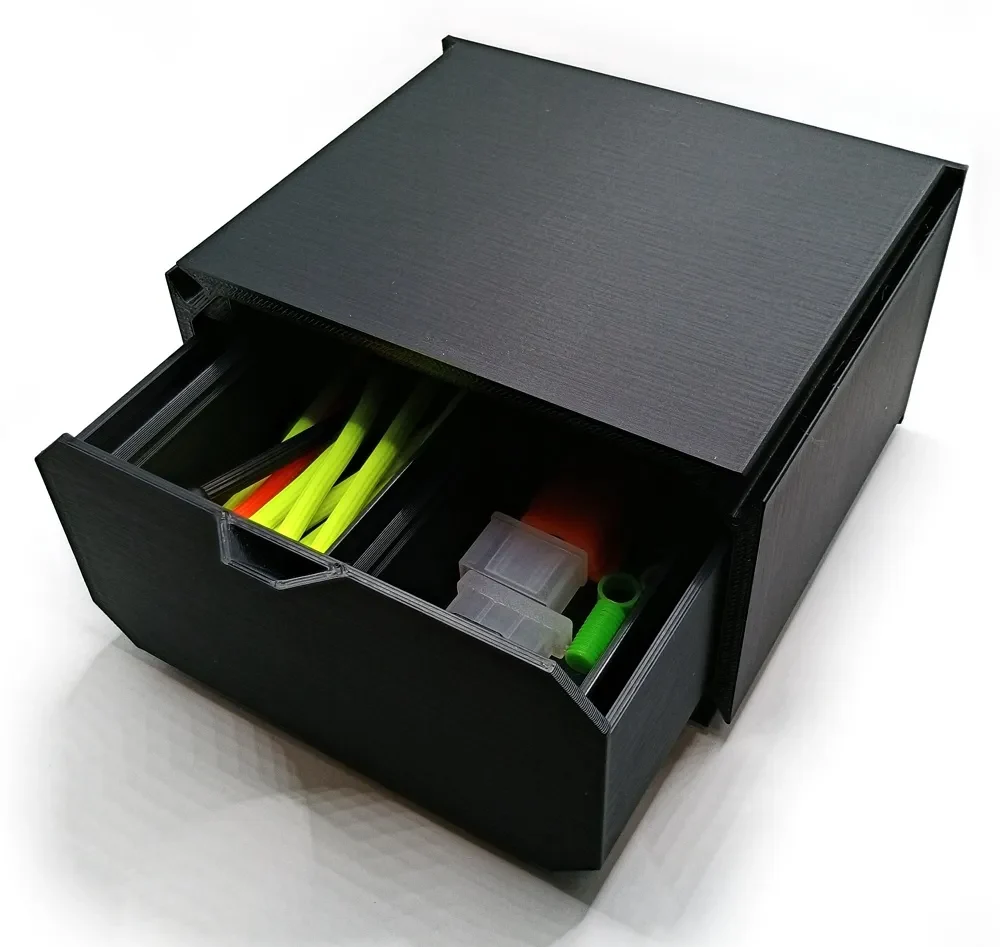

Изготовление ящиков любого размера.

Это действительно позволяет вам вести себя очень глупо. Например, вот ящик размером всего в один квадрат сетки и высотой всего в одну единицу.

… Вы могли ��ы использовать это для хранения муравьев.

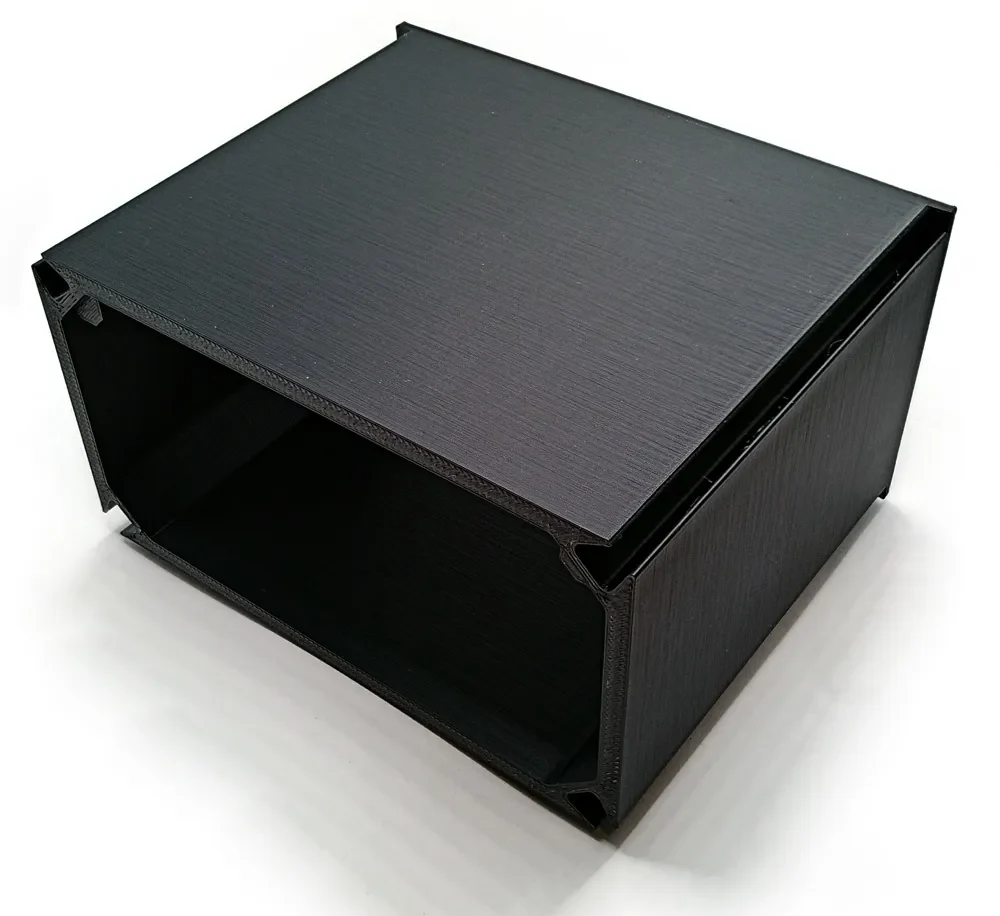

Также автоматически генерируются соединители, которые могут соединять корпуса выдвижных ящиков вместе. Они также широко совместимы с оригинальными ящиками-файлами. Они автоматически получат нужную длину для созданной вами оболочки ящика.

В ящиках нет отверстий для магнитов по той простой причине, что я не использую магниты и считаю их в этом приложении ненужными и раздражающими. Если кто-нибудь запросит файл, оборудованный магетом, я его сделаю, но в остальном меня это не беспокоит.

Обновления

Мне не пришлось особо с этим возиться, но по состоянию на 22 сентября 2025 г. я внес небольшое служебное изменение: я переместил элементы вырезов сетки Gridfinity в конец дерева модели для ящика, что в конечном итоге упрощает их удаление, не нарушая модель. Это на тот случай, если вам нужен прочный ящик без решеток.
