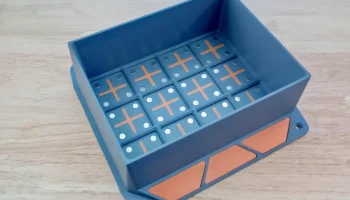

Чан для EDM

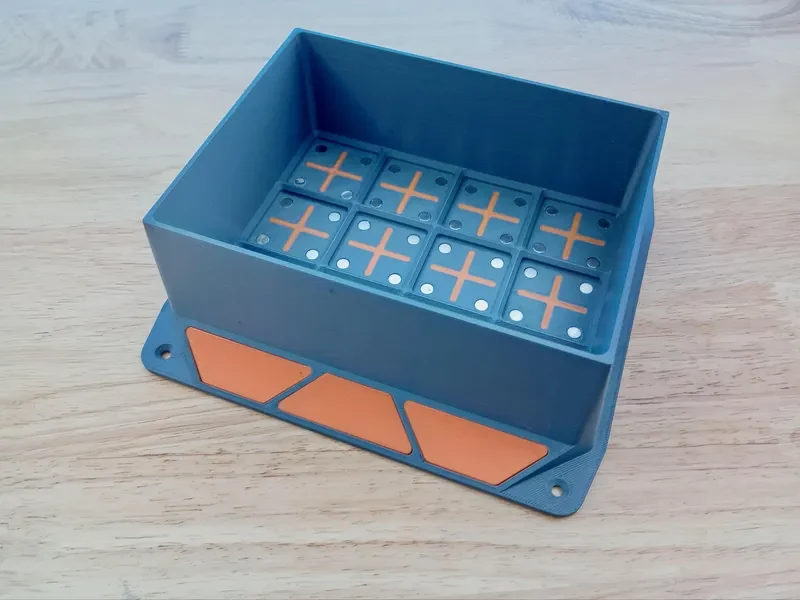

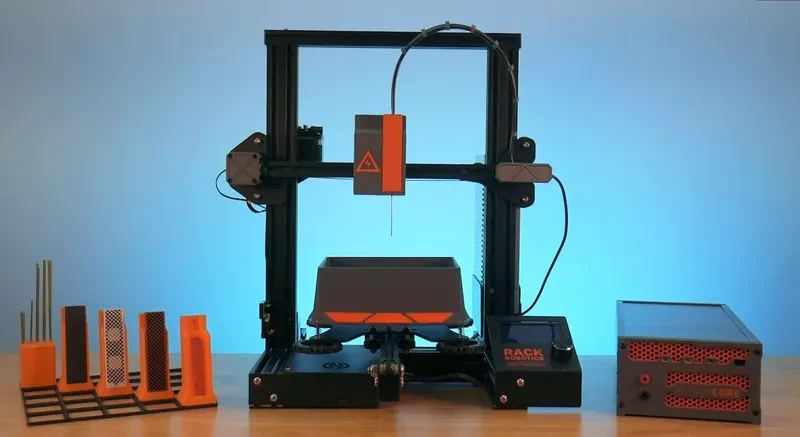

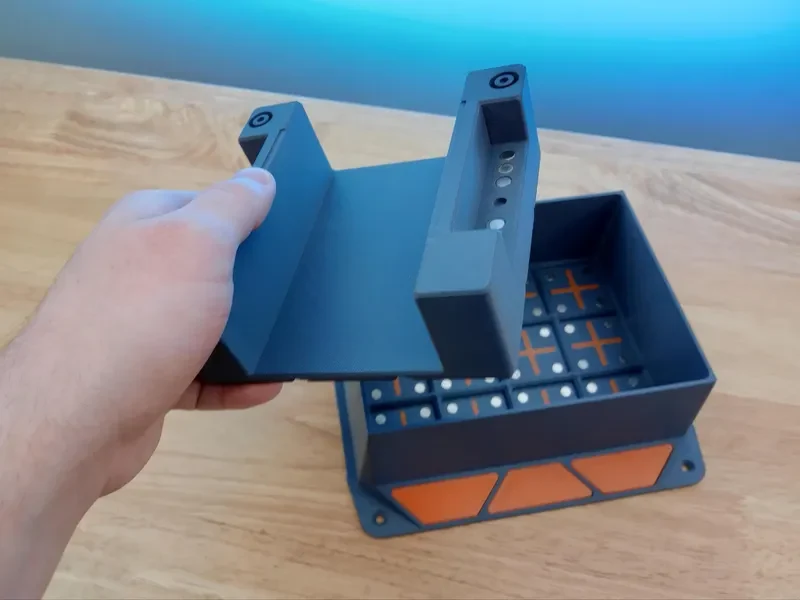

Хотите превратить свой Ender 3 в электроэрозионный станок? Мы сделали. Эта конструкция чана, напечатанная на 3D-принтере, крепится к выравнивающим болтам Ender 3. Его можно наполнять дистиллированной водой без утечек.

Гридинити

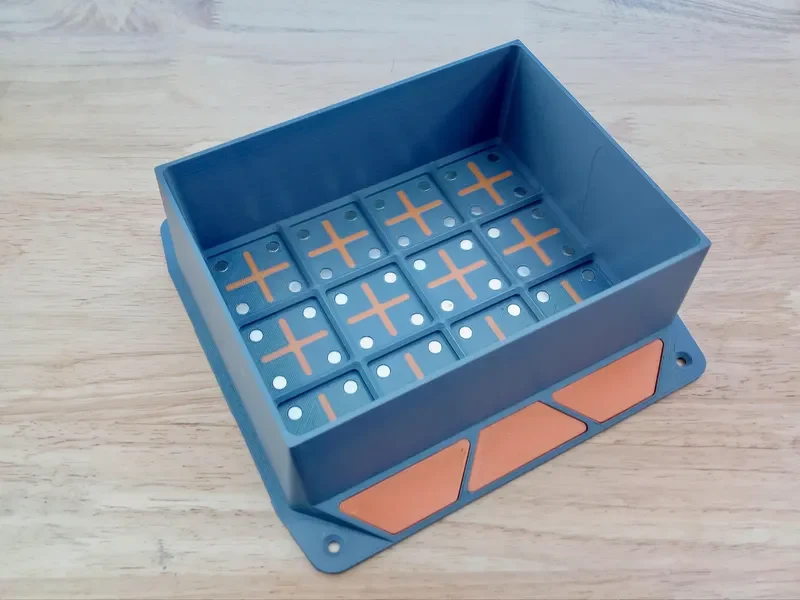

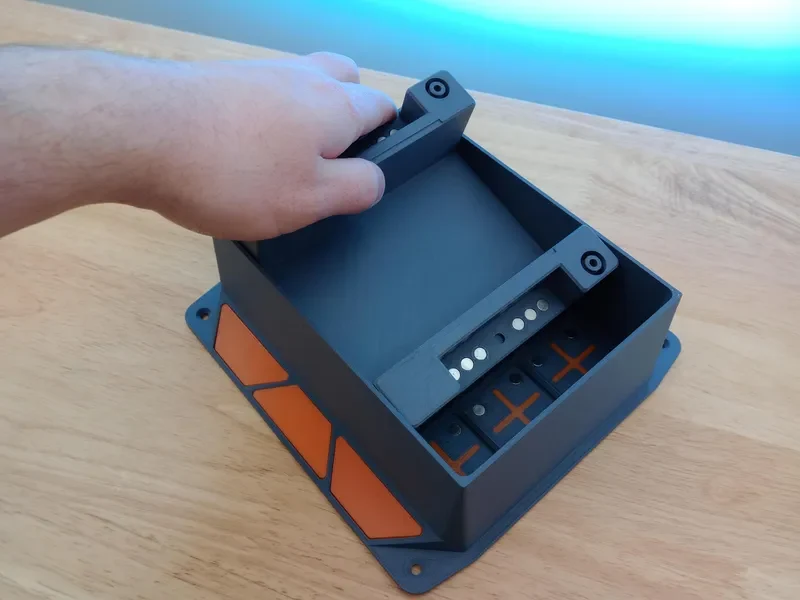

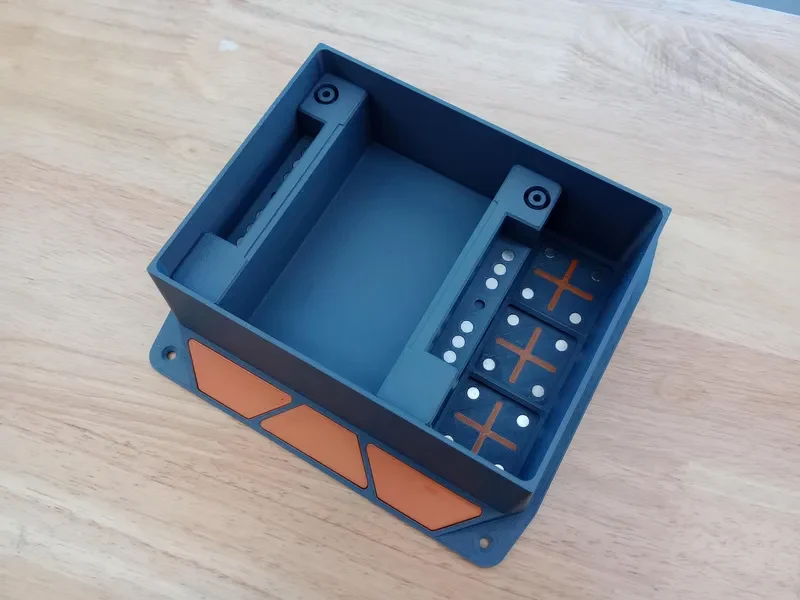

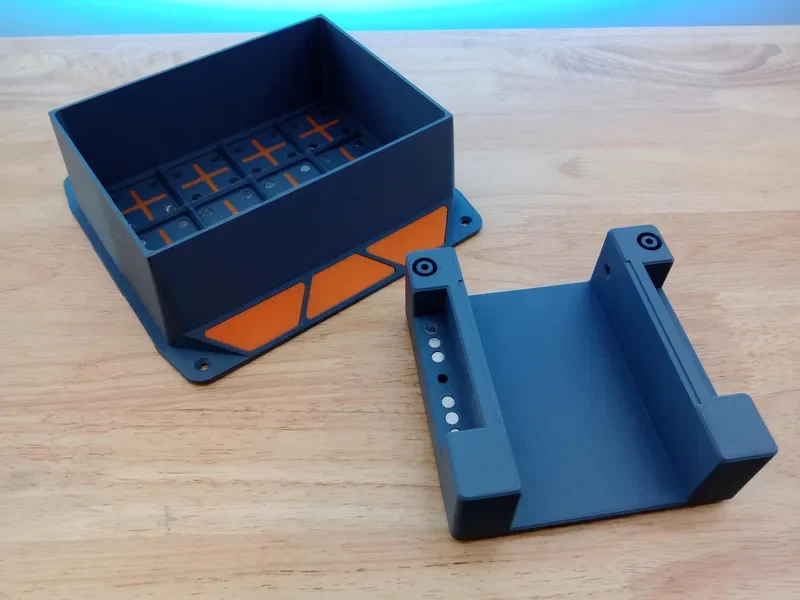

Этот дизайн совместим с Gridfinity. Это означает, что вы можете создавать функциональные модули, которые поместятся внутри этого чана, например, специальные рабочие места.

Настройки печати

АСА/CF-ASA/АБС

0,2 мм

20% Заполнение

Брим

Никаких опор не требуется

Цветные вставки не являются обязательными. Их можно распечатать многоцветной печатью или распечатать по одному и приклеить на место. Если вы заметили утечку, попробуйте напечатать более толстые слои (0,3 мм), использовать больше стенок и сгладить парами ацетона.

Сборка

Рекомендуется печатать чан ASA или ABS. Это связано с тем, что ASA и ABS можно разглаживать ацетоном. Разглаживание ацетоном может предотвратить утечку в ванне. Ацето�� можно купить в любом продуктовом магазине для снятия лака с ногтей. Обязательно соблюдайте все рекомендации по безопасности, указанные производителем на бутылке.

Чтобы разгладить чан ацетоном, налейте в него небольшое количество и промойте его изнутри. Постарайтесь «намочить» всю внутреннюю поверхность ацетоном. Тогда стены станут гладкими и блестящими. Когда все будет разровнено, вылейте лишний ацетон.

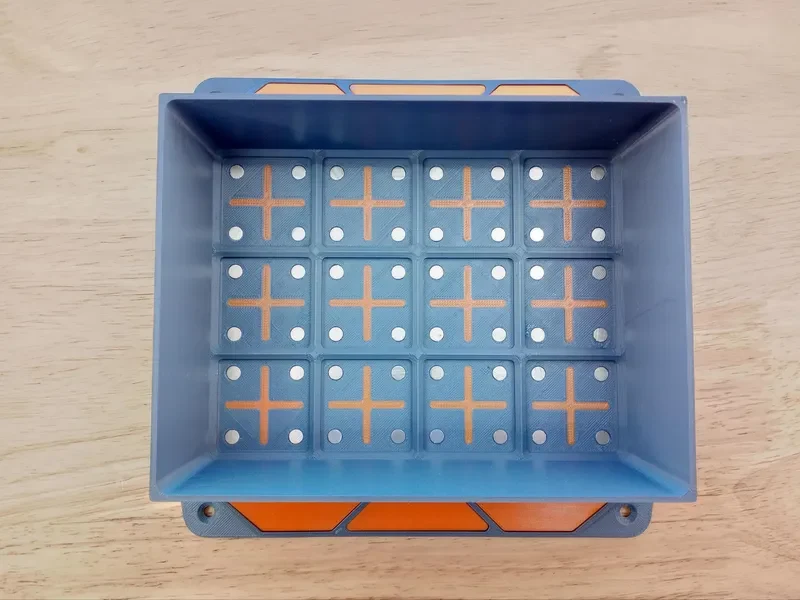

Приклейте магниты (6х2 мм) на место цианакрилатным суперклеем. Убедитесь, что магниты расположены в правильной ориентации для сопряжения с чаном Gridfinity.

Модификации

Прикрепленный файл Fusion360 является параметрическим, поэтому в него легко вносить изменения. Файлы STEP также прилагаются для пользователей, не использующих Fusion.

Для получения дополнительной информации о настольном EDM посетите сайтrackrobo.io.
