Магнитный диспенсер (используется для Gridfinity)......

Обзор

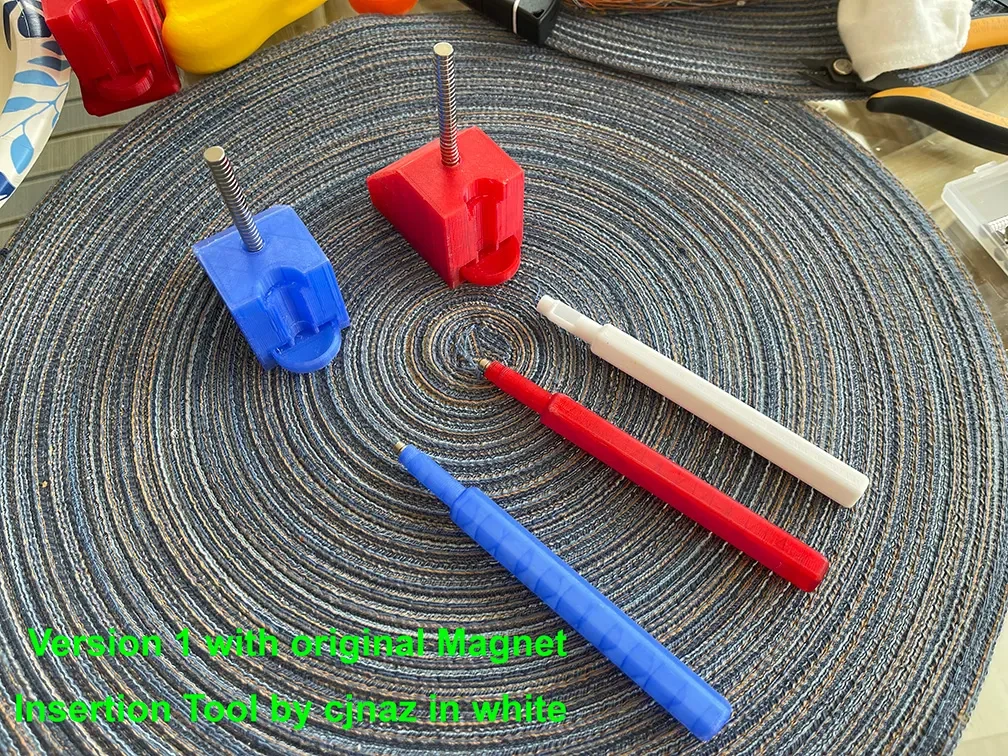

Конструкция для выдачи магнитов по одному. В поисках чего-нибудь, что могло бы помочь при установке магнитов в детали с технологией Gridfinity, я наткнулся на инструмент Magnet Insertion Tool от cjnaz, который мне понравился, но все же нужен был способ, чтобы магниты не вели себя так, будто полтергейст играл со мной, когда я работал.

Я не знаю, будет ли у меня время и когда у меня будет время довести дизайн до такой степени, что его будет легко печатать даже новичкам, но я публикую то, что у меня есть сейчас, в над��жде, что это может оказаться кому-то полезным.

Также обратите внимание, что характеристики сильно зависят от размера выдаваемых магнитов. Магниты 6x2, которые я купил на Amazon, больше похожи на 6x1,62. Поэтому маловероятно, что простая загрузка и распечатка файлов STL создаст работоспособный инструмент для других.

Версии

Есть две версии:

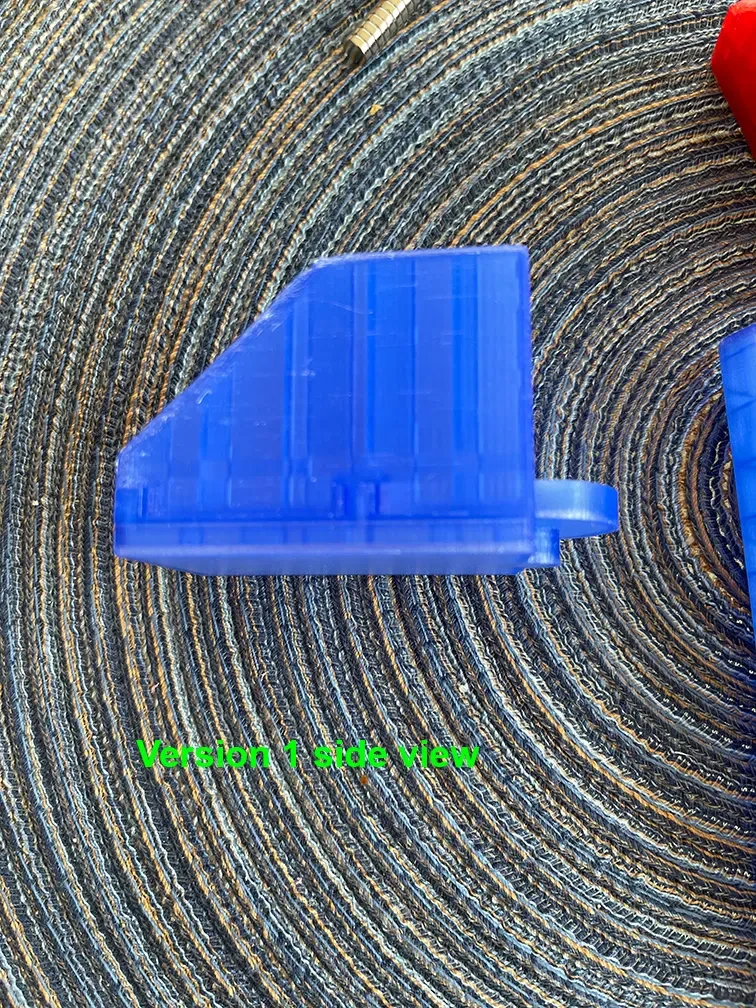

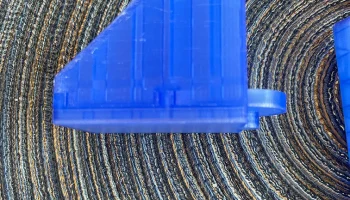

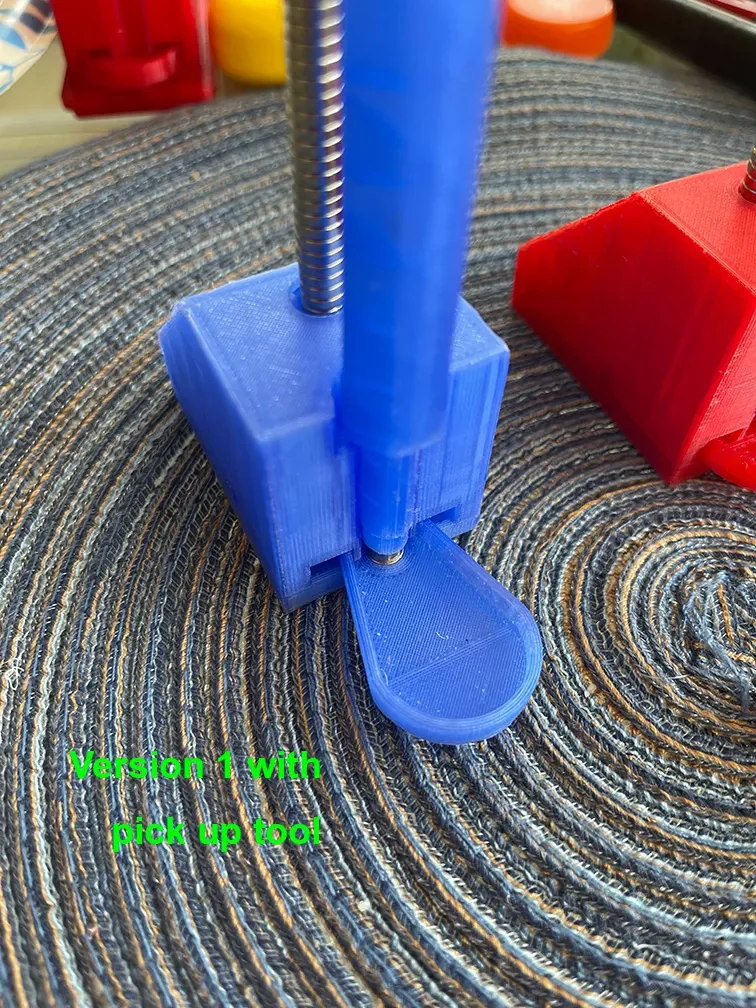

Версия 1 находится в файле Fusion 360. Это тот, над которым я проделал большую часть проектной работы, поэтому у него противоречивые имена, параметры расположены в том порядке, в котором я их придумал, и он немного беспорядочный. Это тот, у которого есть большой диагональный срез сзади, чтобы уменьшить расход нити.

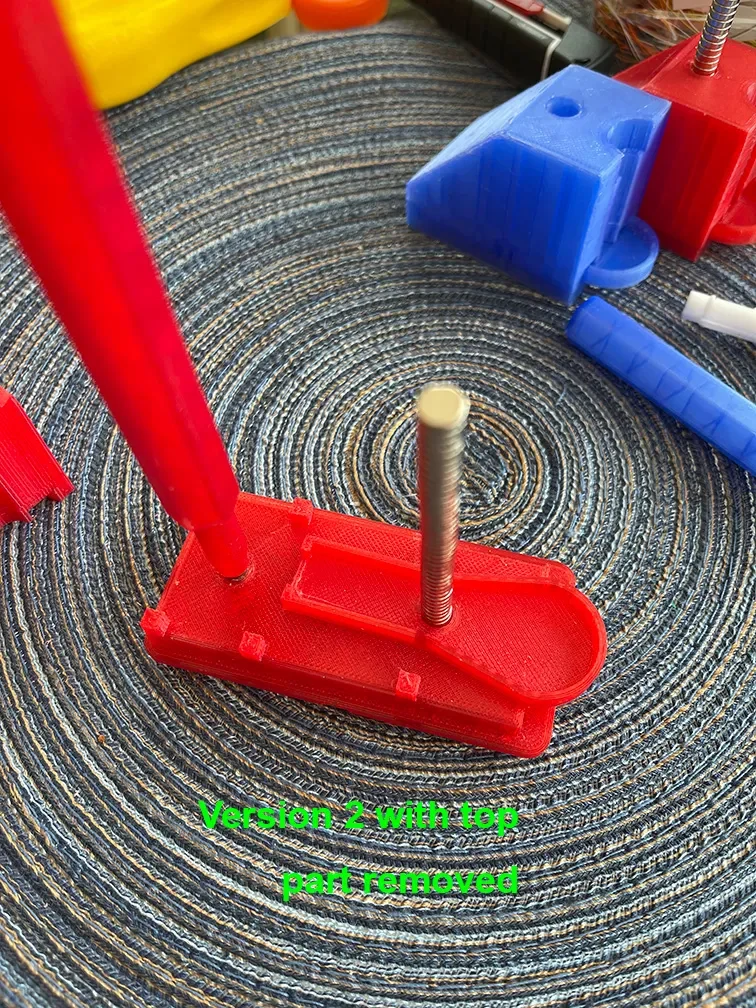

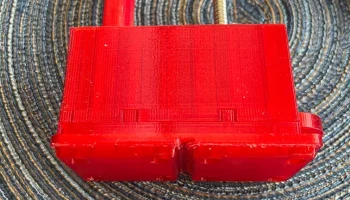

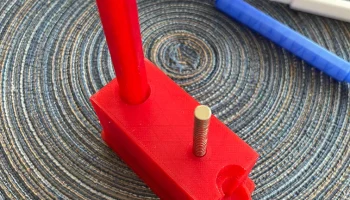

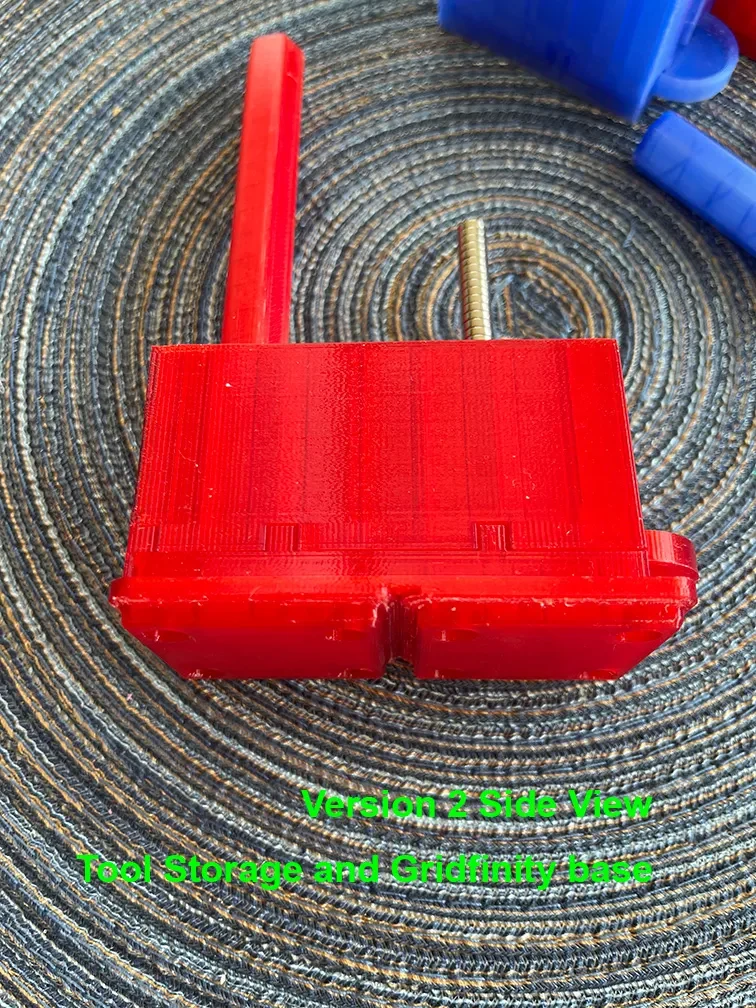

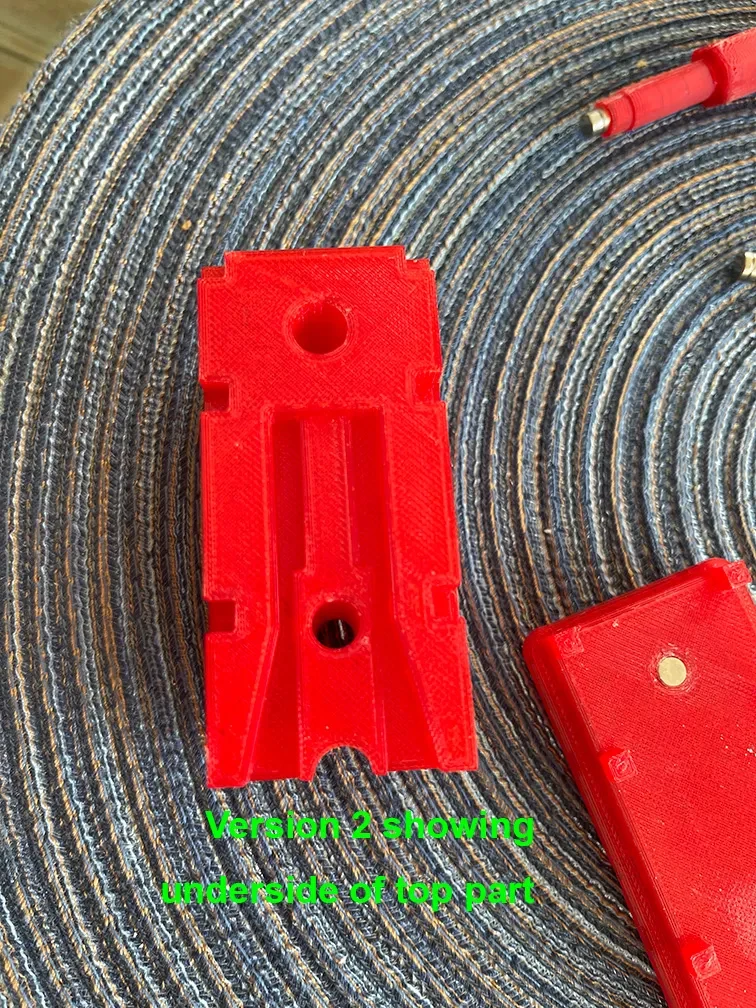

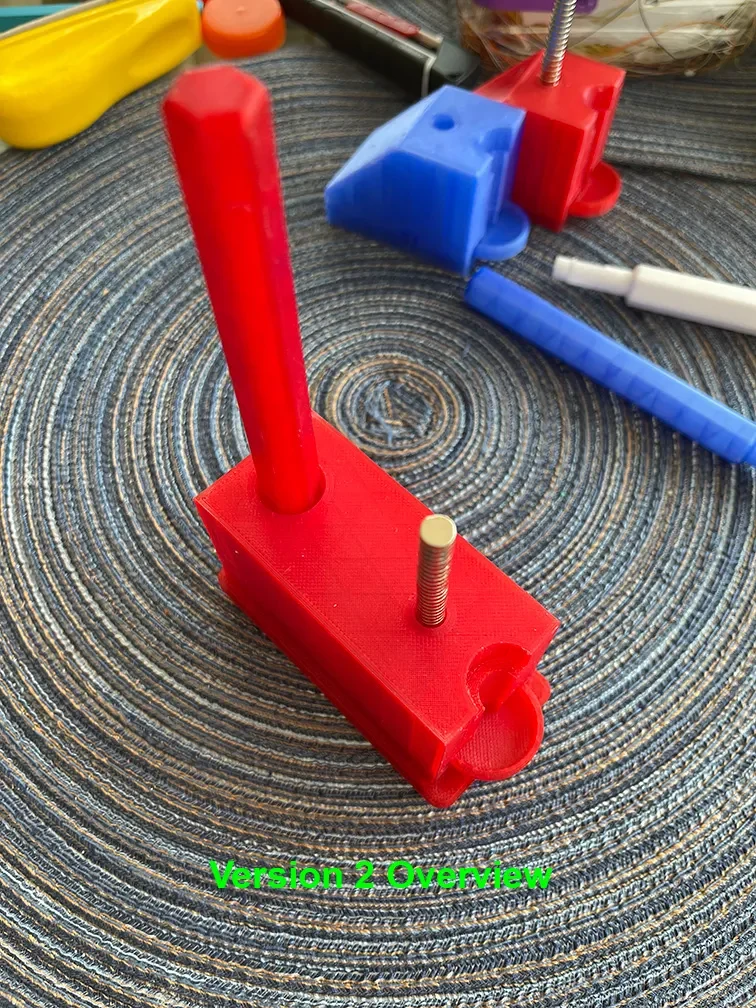

Версия 2 — это дизайн OnShape, в котором я решил очистить параметры (в OnShape называемые переменными). Он добавляет цилиндрическое место для хранения инструментов, включая еще один магнит в основании, который помогает закрепить его. Он также помещает основание модуля Gridfinity 1x2 вниз, поскольку я считаю, что инструменты, используемые для создания Gridfinity, должны работать с Gridfinity. Он должен быть доступен по адресу: https://cad.onshape.com/documents/fd32027a985bc33ea891cfb3/w/59eb6ed20ca7a7cd30f4ef31/e/0b0b6ec237fc732ffa5528c4.
Операция

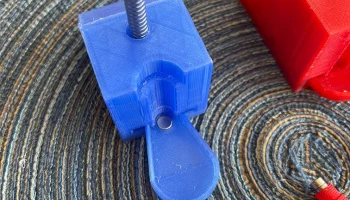

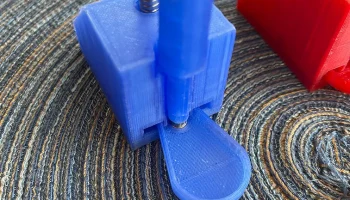

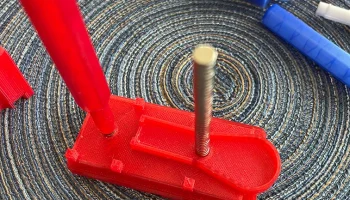

Идея проста. В слайдере есть отверстие, в которое поместится один магнит. Когда ползунок вдвинут полностью, это отверстие совмещено с подающей трубкой, удерживающей подачу магнита и подающий магнит в основании. Затем стопка питающих магнитов будет опущена вниз так, что самый нижний магнит будет окружен ползунком. Когда ползунок выдвинут полностью, отверстие совпадет с «передним» магнитом. Если использовать магнит диаметром 5 мм спереди, получится пластиковое кольцо диаметром 0,5 мм, удерживающее выдаваемый магнит на расстоянии 1 мм от переднего магнита. Если вы не используете передний магнит, магнитное поле, создаваемое магнитами в подающей трубке, заставит магнит, перемещаемый ползунком, подпрыгнуть вверх и прилипнуть к боковой стенке. Передний магнит расположен достаточно близко, чтобы удерживать магнит в ползунке устойчивым, но достаточно отделен от него, чтобы при прикосновении захватывающего инструмента к магниту в слайдере захватывающий инструмент всегда подавлял передний магнит.

Печать

Настройки принтера

Я напечатал их полупрозрачной красной и синей нитью PETG. Я использовал настройки Ultimaker S7 по умолчанию:

Высота слоя 0,15 мм
Диаметр сопла 0,4 мм
15% заполнение
Позиция печати
Инструмент для захвата: горизонтальный
Верхняя часть: перевернутая
Нижняя часть: нормальная
Слайдер: нормальный
Поддержка
Инструмент для захвата: Да
Версия 1:
Вверху: я использовал опору в передней части верхней части (там, где инструмент для захвата достает магнит). Диагональный срез сзади предназначен только для экономии нити и не должен быть достаточно крутым, чтобы требовать опоры.
Слайдер: Нет
Внизу: Нет
Версия 2:
Вверху: я использовал поддержку спереди и функцию хранения инструментов.
Слайдер: Нет
Внизу: опционально для отверстий под магнит с сеткой.

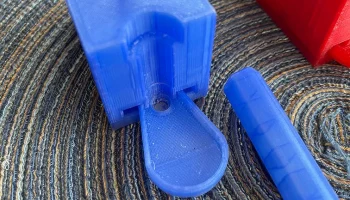

Я напечатал съемный инструмент, уложив его горизонтально, чтобы кончик не срезался при приложении каких-либо боковых сил.

Сборка
Разместите магниты

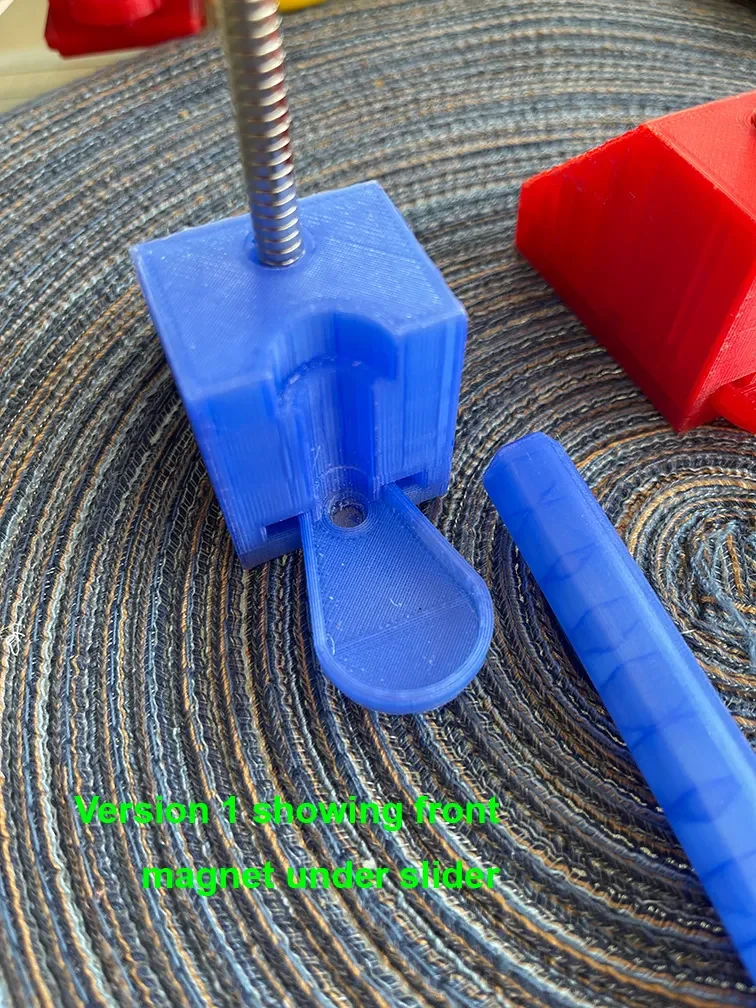

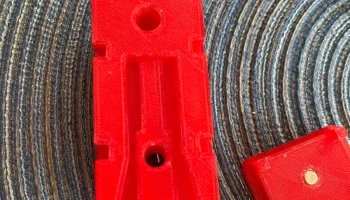

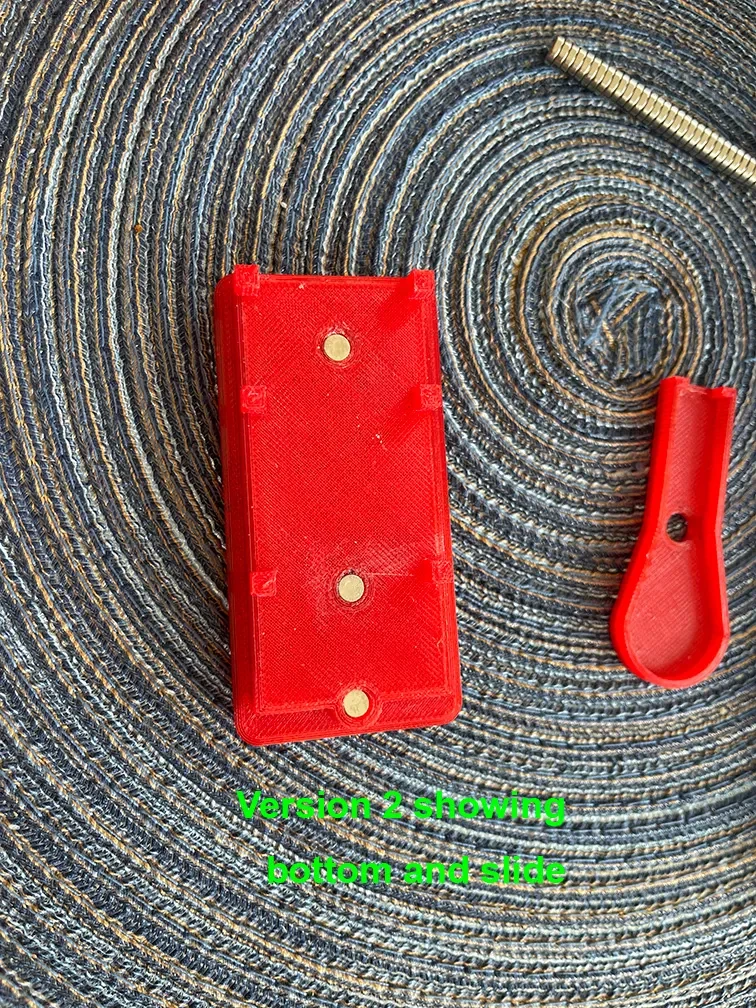

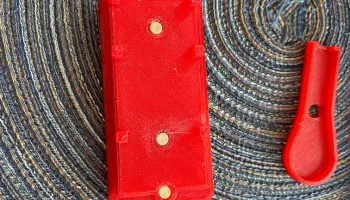

В верхней части нижней части есть два или три отверстия для магнитов. Обе версии имеют «подающий» магнит посередине и «передний» магнит, который удерживает выдаваемый магнит на месте для захватывающего инструмента. Вторая версия также имеет сзади магнит, который помогает закрепить инструмент для подбора в положении хранения.

Магниты подачи и хранения должны быть приклеены так, чтобы они находились на одном уровне с верхней поверхностью нижней части. На самом деле передний магнит должен быть утоплен (настраивается, но по умолчанию установлено значение 1,0 мм), чтобы он мог удерживать магнит на месте, но не мешал захватывающему инструменту захватить его.

Наконец-то приклейте магне
