Подставка для подвески циферблата FluidNC на пластине YZ ...

ПРИМЕЧАНИЕ. Сейчас существует 3 издания (два с магнитами и третье без магнитов):

v1.4 — 1-е издание — ЭТОТ СПИСОК — магниты снаружи, противоположные магниты соприкасаются
v1.5 — 2-е издание — ПОЛУЧИТЕ ЗДЕСЬ — магниты внутри, противоположные магниты не соприкасаются
v1.6 — 3-е издание — ПОЛУЧИТЕ ЗДЕСЬ — вообще никаких магнитов, просто вставка и извлечение с помощью прессовой посадки

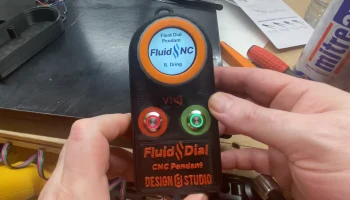

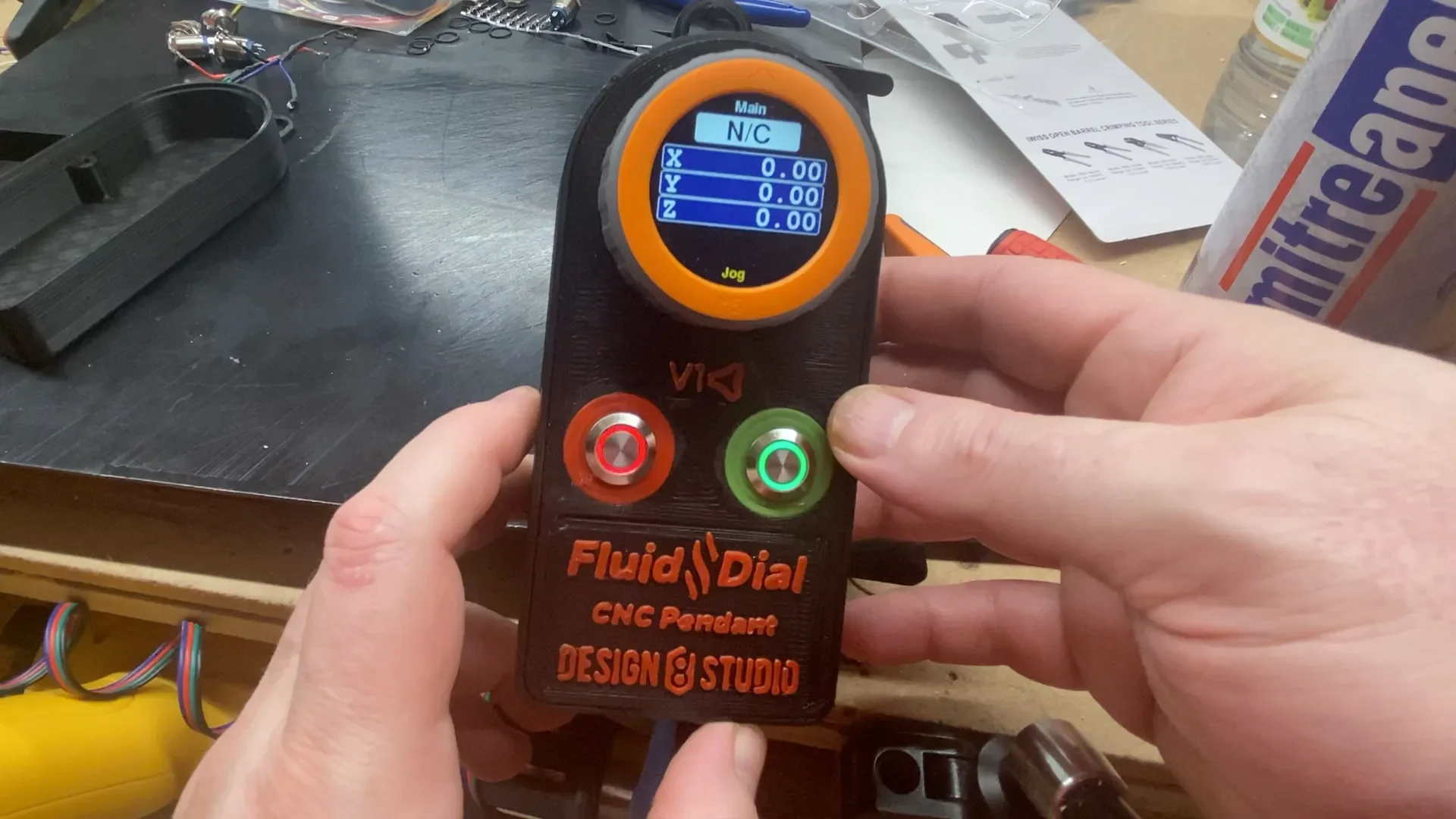

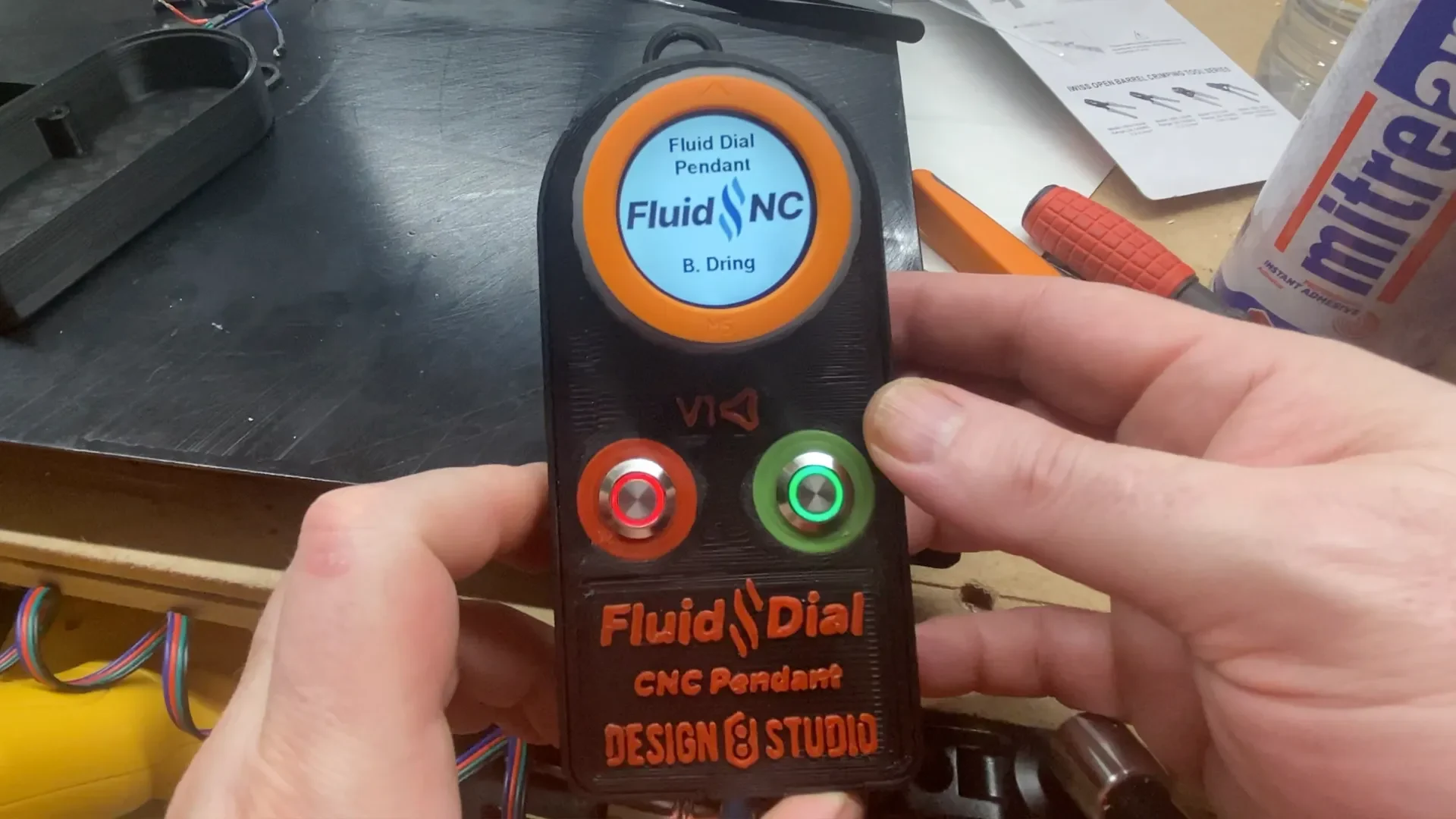

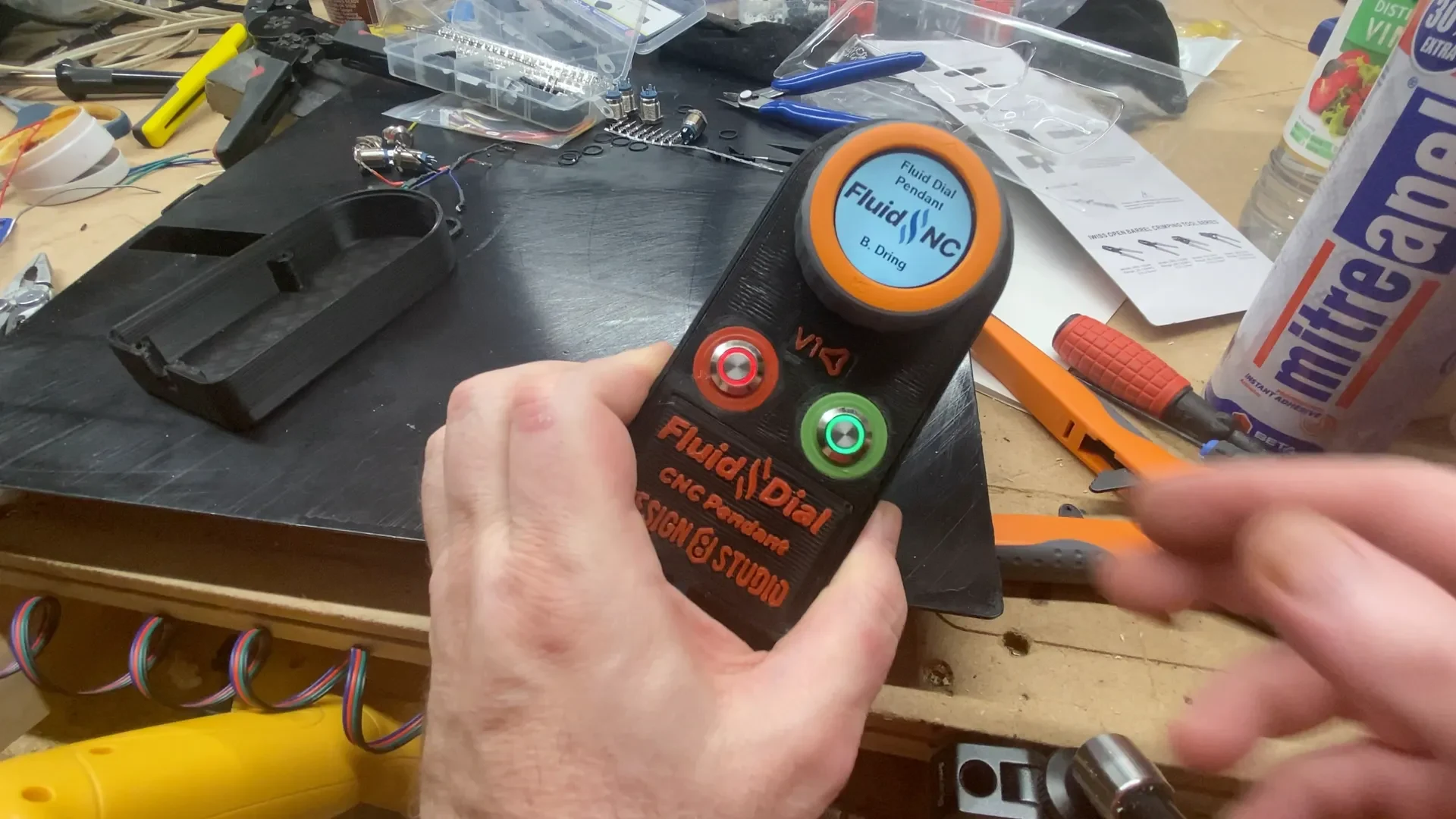

Посмотрите видео ниже, чтобы ув��деть кулон в действии. Прошивка для FluidDial уже выпущена. Чтобы использовать его, вам также необходимо обновить прошивку FluidNC вашей основной платы как минимум до версии 3.7.13 или новее. Большое спасибо за отличную работу команды разработчиков FluidNC. Как всегда, относитесь к любому новому обновлению FluidNC как к «бета-версии», пока вы его не протестируете!

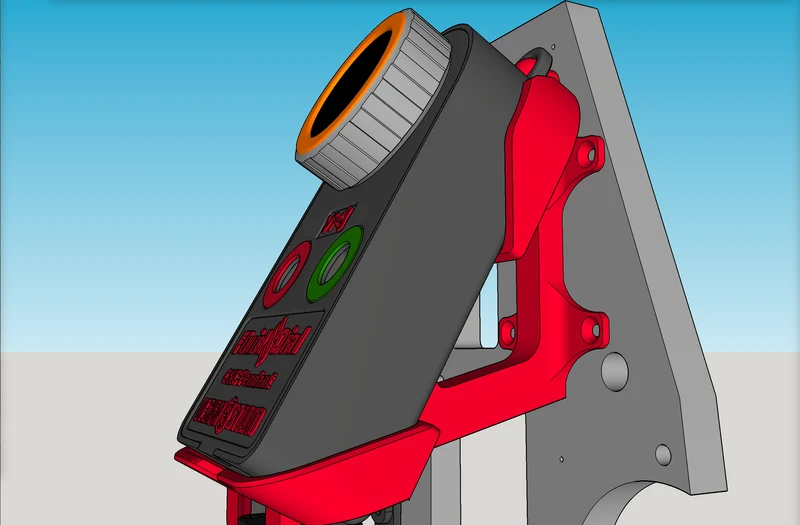

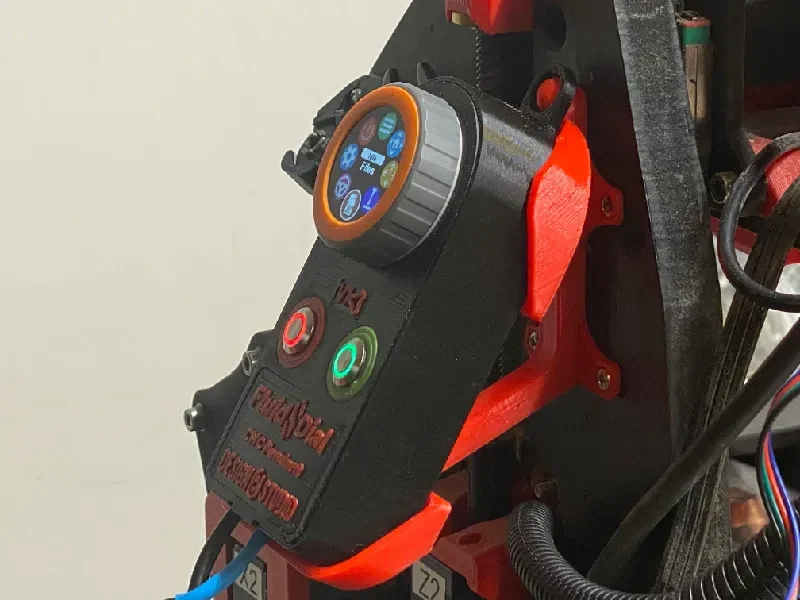

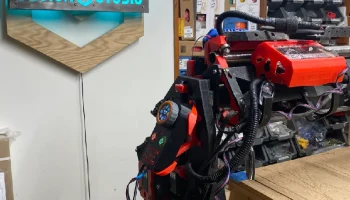

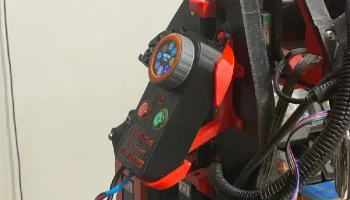

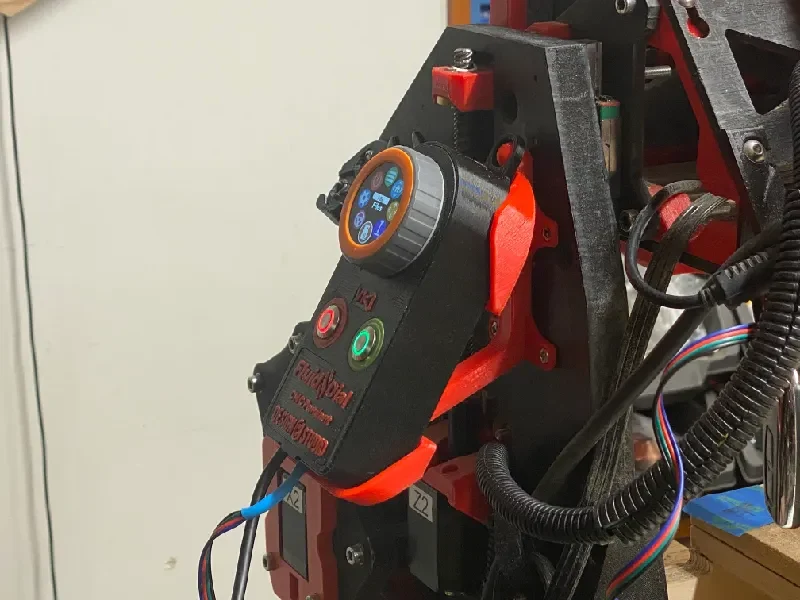

Эта подставка предназначена для крепления подвески FluidNC Dial на пластине YZ ЧПУ LowRider v3.

Он создан для того, чтобы не только удерживать его, но и аккуратно удерживать с помощью 8 наборов крошечных круглых магнитов номинальной толщиной 2 мм и диаметром 5 мм — всего 16 маленьких магнитов.

Эта партнерская ссылка ведет на используемые магниты:

https://amzn.to/3NSjTbe

Для работы магнитов вам также понадобится обновленная версия дна корпуса, которую можно найти здес��:

https://www.printables.com/model/697710-case-for-fluid-dial-cnc-pendant-for-fluidnc-based-

В переработанной нижней части корпуса добавлены выемки для 8 магнитов, которые можно приклеить методом CA на нижнюю поверхность. В этой конструкции люльки имеется 8 соответствующих углублений для магнитов.

Размещение на пластине YZ:

Есть два ключа к хорошему размещению.

Первый ключ — избежать любой возможности столкновения между новой опорой и существующей заглушкой ходового винта XZ. Две версии заглушки можно увидеть на изображениях ниже:

Предполагая, что ваш LowRider уже собран и работает, желательно поднять высоту Z портала так, чтобы заглушка располагалась так, чтобы вы могли точно видеть, как разместить новую подставку на достаточном расстоянии от нее.

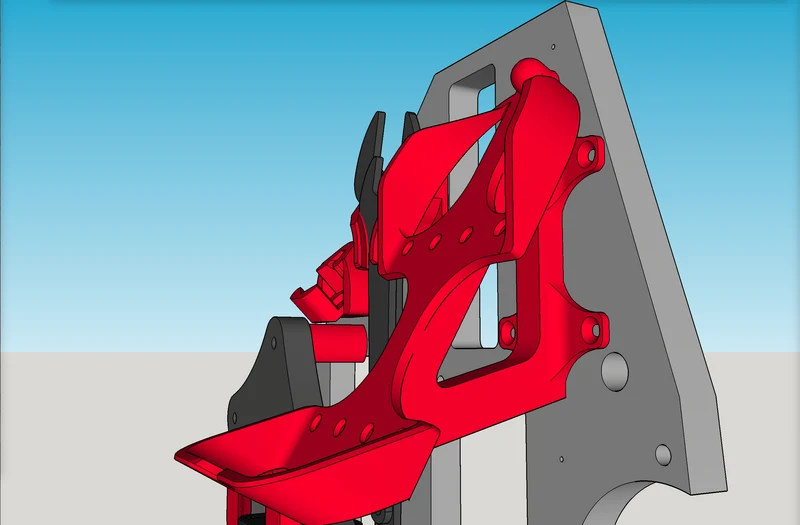

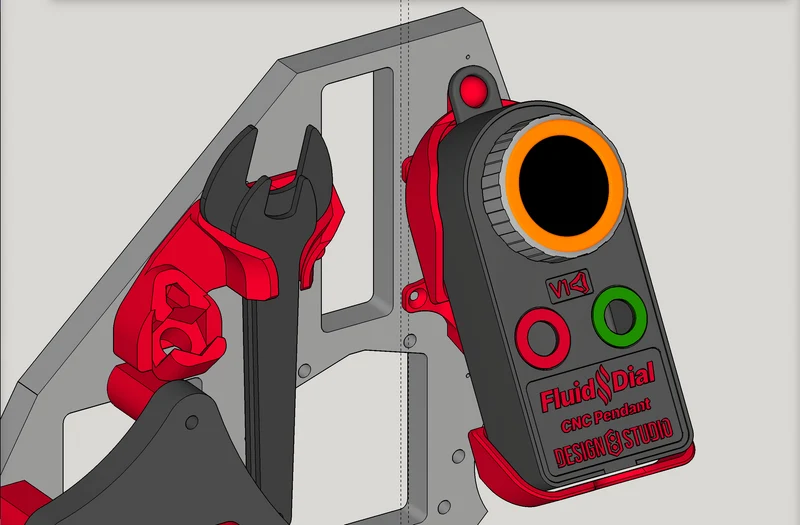

Поск��льку я заранее просверлил и установил прототип люльки первого поколения, у которого не было боковых стенок, как у нынешнего поколения, эту старую версию можно было расположить очень близко к заглушке. Когда позже я установил текущую конструкцию с боковыми стенками, используя те же предварительно просверленные отверстия, у меня возникла проблема со столкновением, и мне пришлось вырезать небольшую часть подставки. По этой причине я могу только догадываться, на каком именно расстоянии (от отверстия для заглушки в пластине YZ) нужно установить люльку. Я думаю, что расстояния от 1/8 до ¼ дюйма должно быть достаточно. На иллюстрации ниже (из моего 3D-моделирования в SketchUp) есть две вертикальные направляющие. Одна направляющая находится на расстоянии 1/8 дюйма от отверстия, а другая — на расстоянии ¼ дюйма от отверстия. Люлька устанавливается краем где-то между двумя направляющими.

Второй ключ к хорошему размещению — убедиться, что у вас по-прежнему есть доступ к двум большим отверстиям в пластине YZ, которые обеспечивают доступ к винтам, удерживающим балку портала на пластинах XZ.

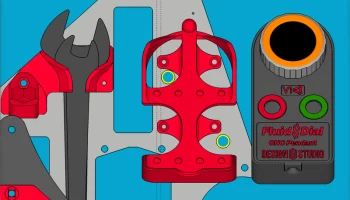

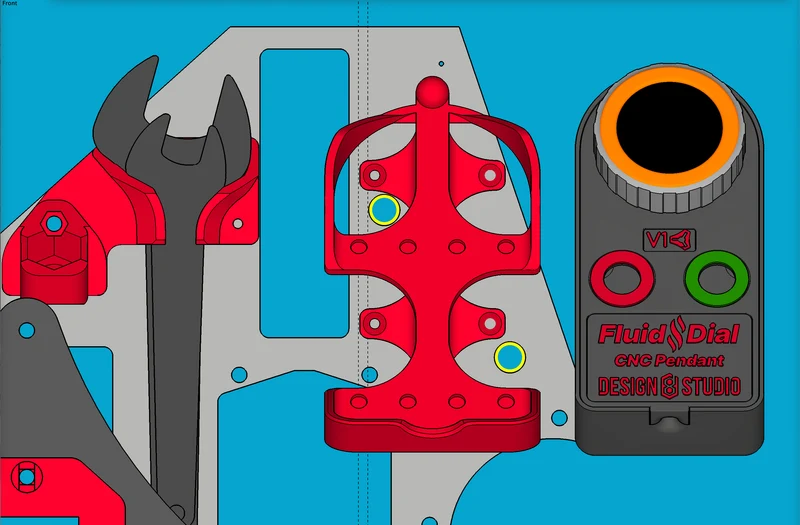

На иллюстрации ниже (из моего 3D-моделирования в SketchUp) вы можете увидеть два больших отверстия, выделенных желтым цветом. Обратите внимание, что опору можно установить так, чтобы доступ инструмента к этим отверстиям оставался возможен. Кроме того, здесь снова представлен другой взгляд на эти два вертикальных ориентира. Одна направляющая находится на расстоянии 1/8 дюйма от отверстия, а другая — на расстоянии ¼ дюйма от отверстия. Люлька устанавливается краем где-то между двумя направляющими.

Подвеска FluidNC Вики

http://wiki.fluidnc.com/hardware/official/M5Dial_Pendant
