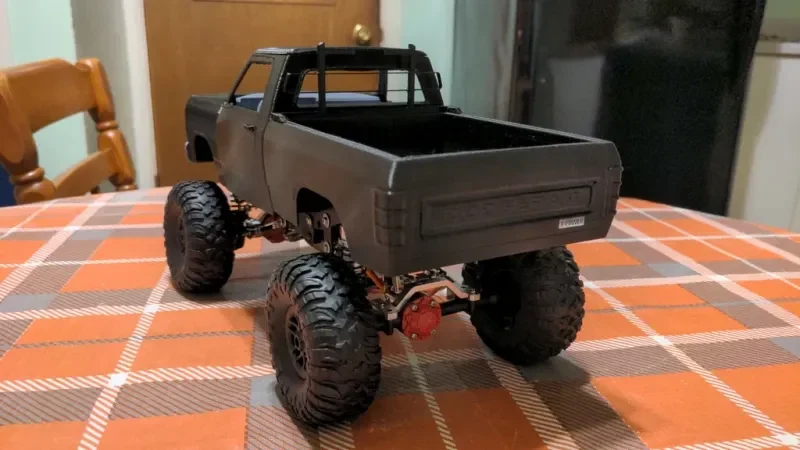

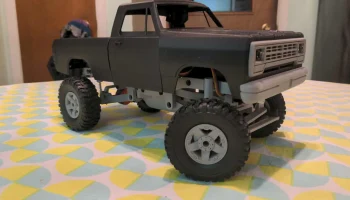

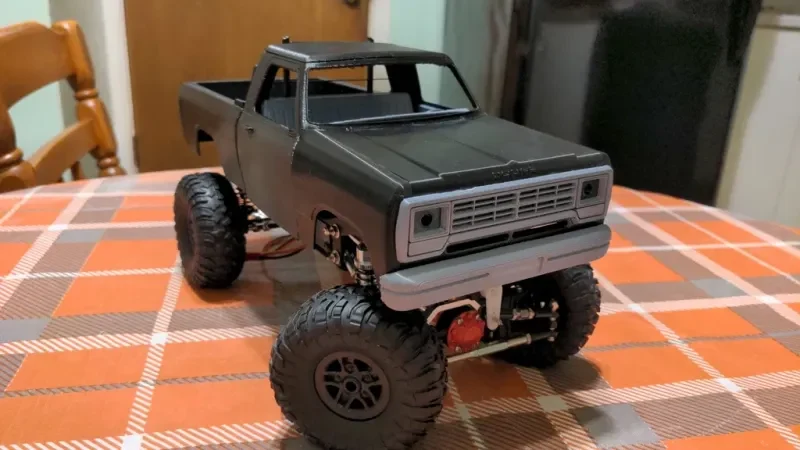

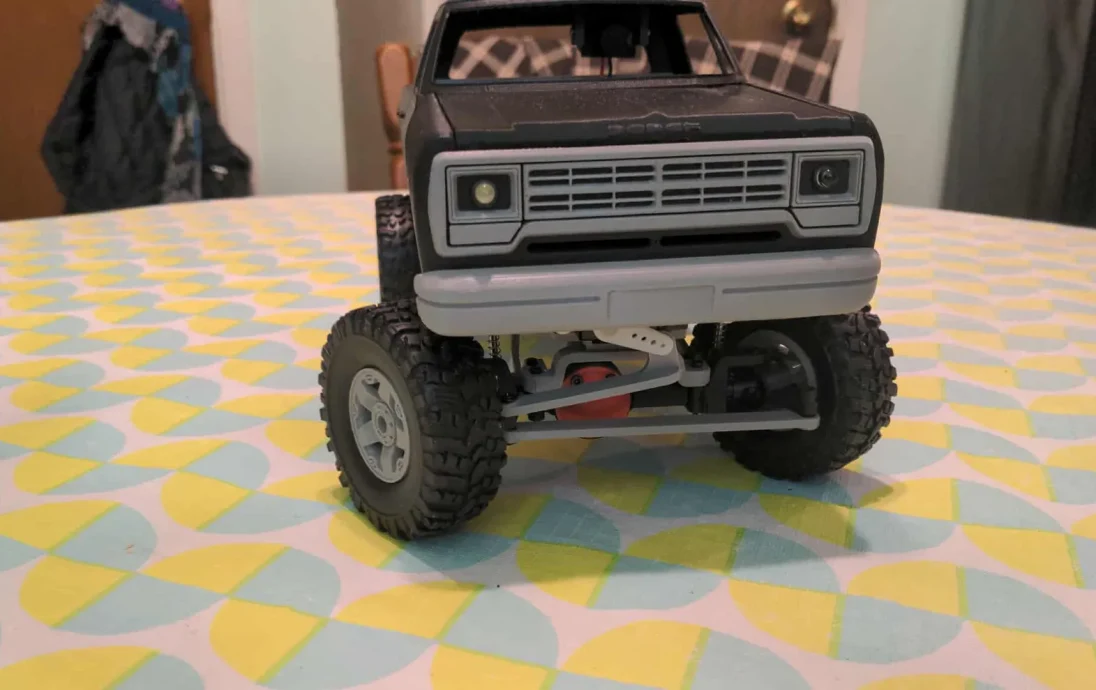

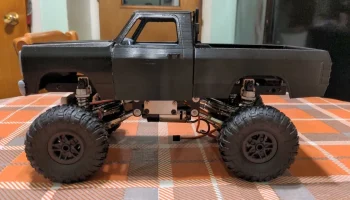

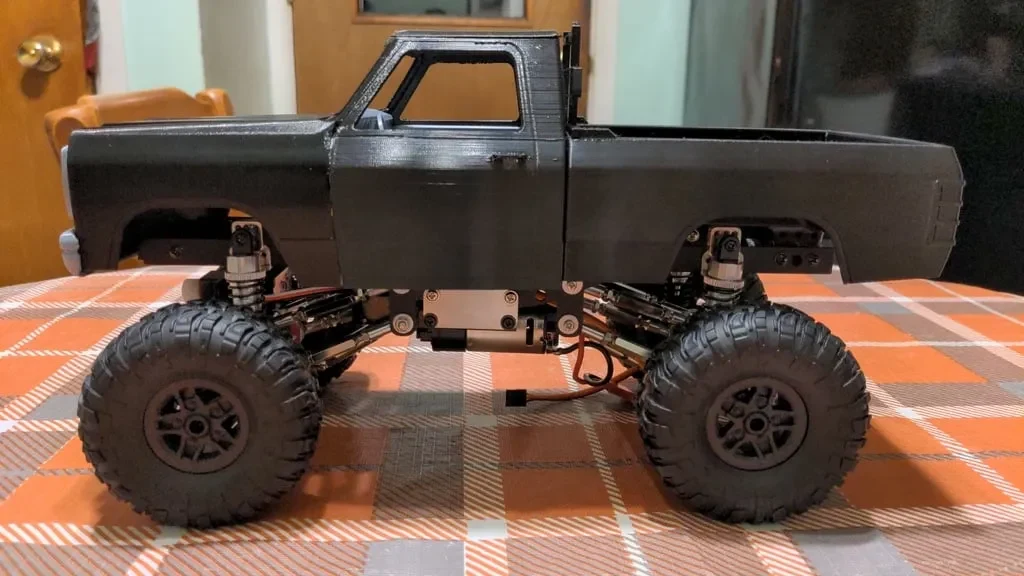

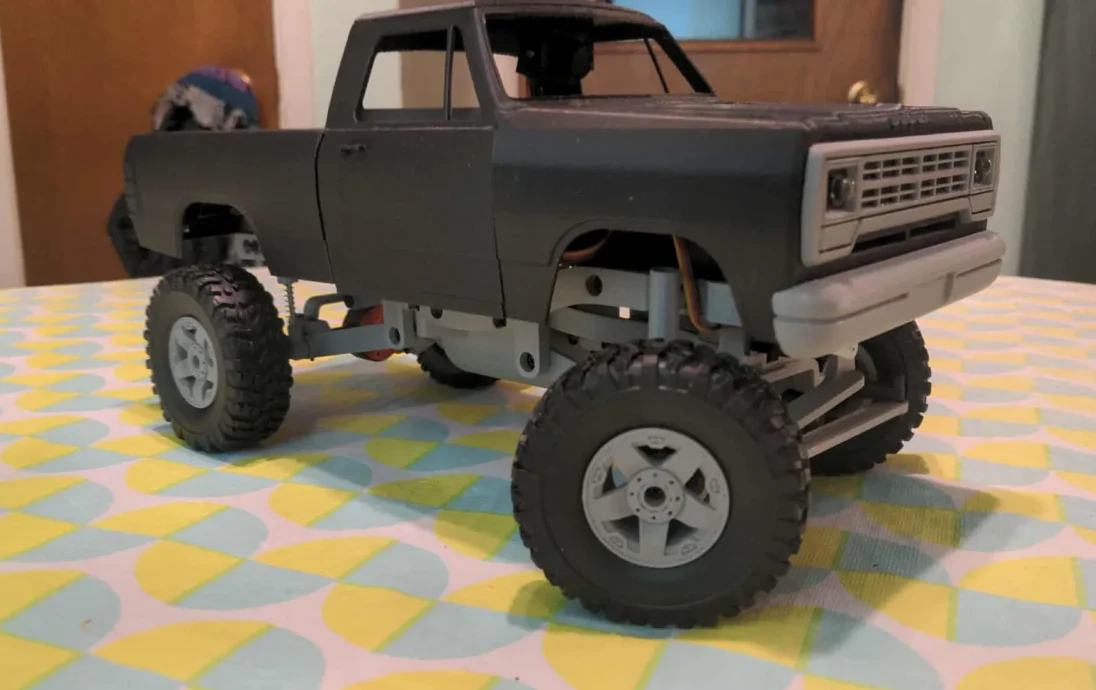

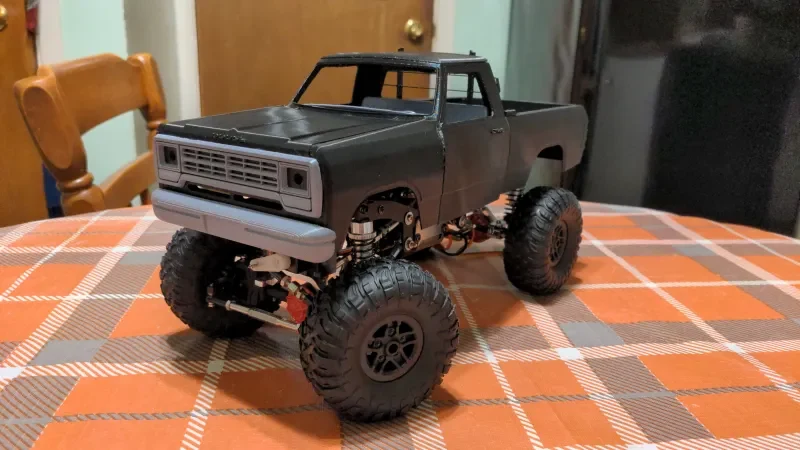

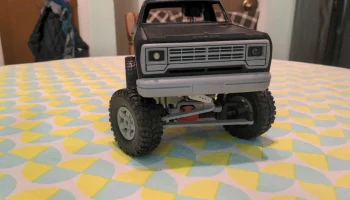

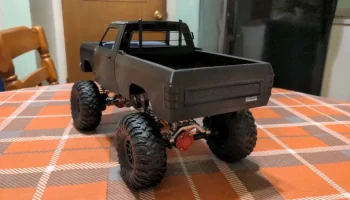

1:16 Dodge Ram v2 80-х (колесная база 190 мм, рама WPL)
Dodge RAM 80-х для рамки WPL (1/16)
Это вторая версия моего ремикса, изначально опубликованного наthingiverse. Оригинальная модель требует много клея, чтобы скрепить ее. Этот ремикс содержит множество улучшений, таких как сборка с использованием обычного оборудования M3, рабочий кожух, который запирается с помощью магнитов, отсек для электроники с вырезом для переключателя и достаточно места для большой батареи, некоторые усиленные детали и большое внимание к упрощению печати и сборки.
Требуемое оборудование
16x М3x8 мм
4x М3x10 мм
3x M3x10 мм (круглая головка, плоская головка или любая низкопрофильная головка)
2x М3x12 мм
8x M3x14 мм
5 контргаек M3
Дополнительное оборудование
2 магнита 6х3 мм (для замка капота)

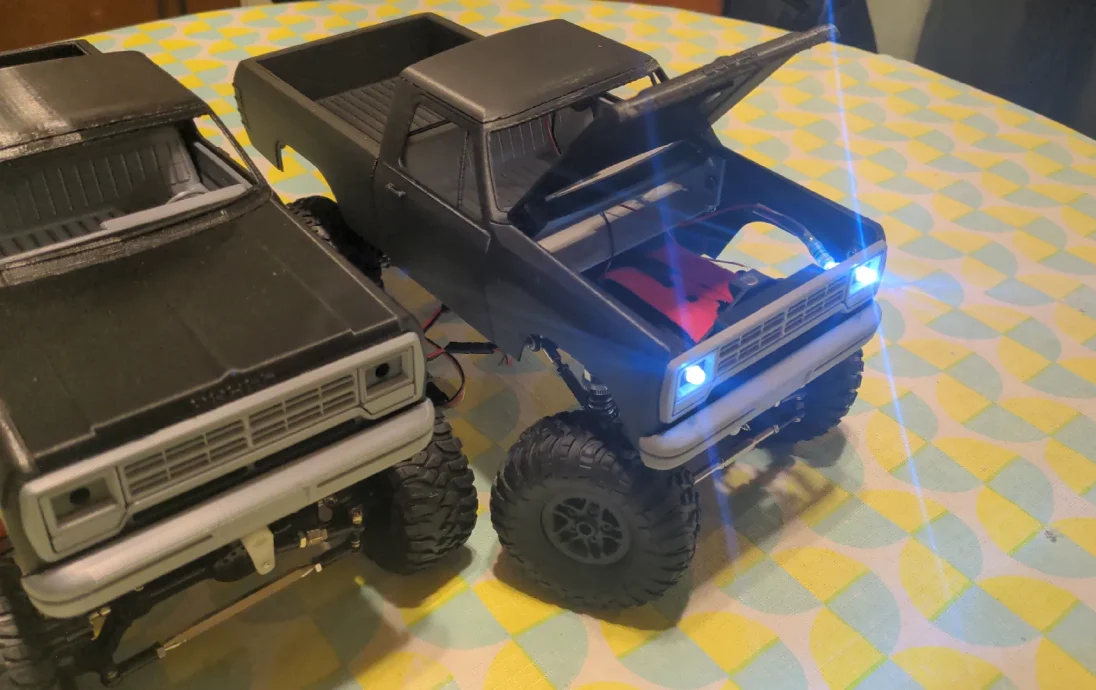

2 светодиода 5 мм (для фар)
2 винта с полукруглой головкой M2,5x3 мм (для электронного переключателя)
Требуемые продукты RC
Вам понадобится совместимое шасси RC, вот четыре варианта:
1:16 Шасси грузовика/гусеничного автомобиля 4x4 с радиоуправлением. Это шасси на 100% совместимо и не требует никаких модификаций.
Это шасси C14/C24 с низкопрофильными амортизаторами этой модели. (Акционные шоки слишком высокие). Послепродажные амортизаторы требуют множества модификаций. Также необходим комплект крепления сервопривода переднего моста.
Цельнометаллическое шасси послепродажного обслуживания. Амортизаторы вторичного рынка (с кронштейном) достаточно короткие.
1:16 Гибкое подвижное шасси для грузовика/гусеничного автомобиля. Это шасси без RC, оно на 100% совместимо и не требует никаких модификаций.
примечания:
Вам также понадобится ESC, приемник и аккумулятор.
Вырез переключателя отсека для электроники подходит для переключателя SS12F15, которым поставляются некоторые регуляторы скорости.
Опционал��но приобретите RC-переключатель для управления фарами.
Камера, показанная в видео, — это «только 3,6g fpv vtx-cam».
Крепление для аккумулятора подходит для двух ремней шириной до 18 мм. Я использовал эти ремни на липучке.
В моторном отсеке поместится такая большая батарея, как этот аккумулятор 2S. Я использую аккумуляторы HRB 2200 мАч.
Вот колеса и шины, которые я использую
Настройки печати
Самый простой способ распечатать этот проект — использовать предоставленные пластины/файлы .3mf. У них есть правильные настройки печати, применяемые к каждому отдельному объекту. Возможно, вам придется сменить принтер, в этом случае обязательно передайте настройки при этом.
Общие настройки печати для всех файлов .stl
Высота слоя 0,15 мм (или лучше)
3 периметра, заполнение 30%
PLA или PETG (оба проверены с хорошими результатами)
Все файлы можно распечатать в той ориентации, в которой они есть.
dodge2_bumper.stl
dodge2_top.stl
нужны поля
dodge2_fender2.stl
dodge2_fender1.stl
могут потребоваться поля или опора; чтобы предмет не упал
dodge2_cab.stl
нужна опора на дверные ручки, винтовая стойка. Можно распечатать и в перевернутом виде
dodge2_cabwindows.stl
нуждается в поддержке на протяжении всей модели; органическая поддержка работает хорошо
dodge2_hood.stl
нуждается в опоре на петлях; органическая поддержка работает хорошо
dodge2_innerbed.stl
нуждается в поддержке в области колес; плотные опоры работают хорошо
dodge2_rearsubframe.stl
wpl_rearmount.stl
wpl_frontmount.stl
электроника_bay.stl
Battery_mount.stl
можно печатать с высотой слоя 0,2 мм для экономии времени
dodge2_frontend.stl
нуждается в поддержке на протяжении всей модели. плотные опоры с «поддержкой только на рабочей пластине» работают хорошо
изменение цвета на 8 мм для гриля
dodge2_dash.stl
нуждается в поддержке на протяжении всей модели. Удобная поддержка работает отлично
Сборка
В этом коротком видео рассказывается о сборке корпуса. Он не охватывает сборку рамы и электроники.
