Прецизионная метрическая скользящая линейка - в стиле Met...

Обзор

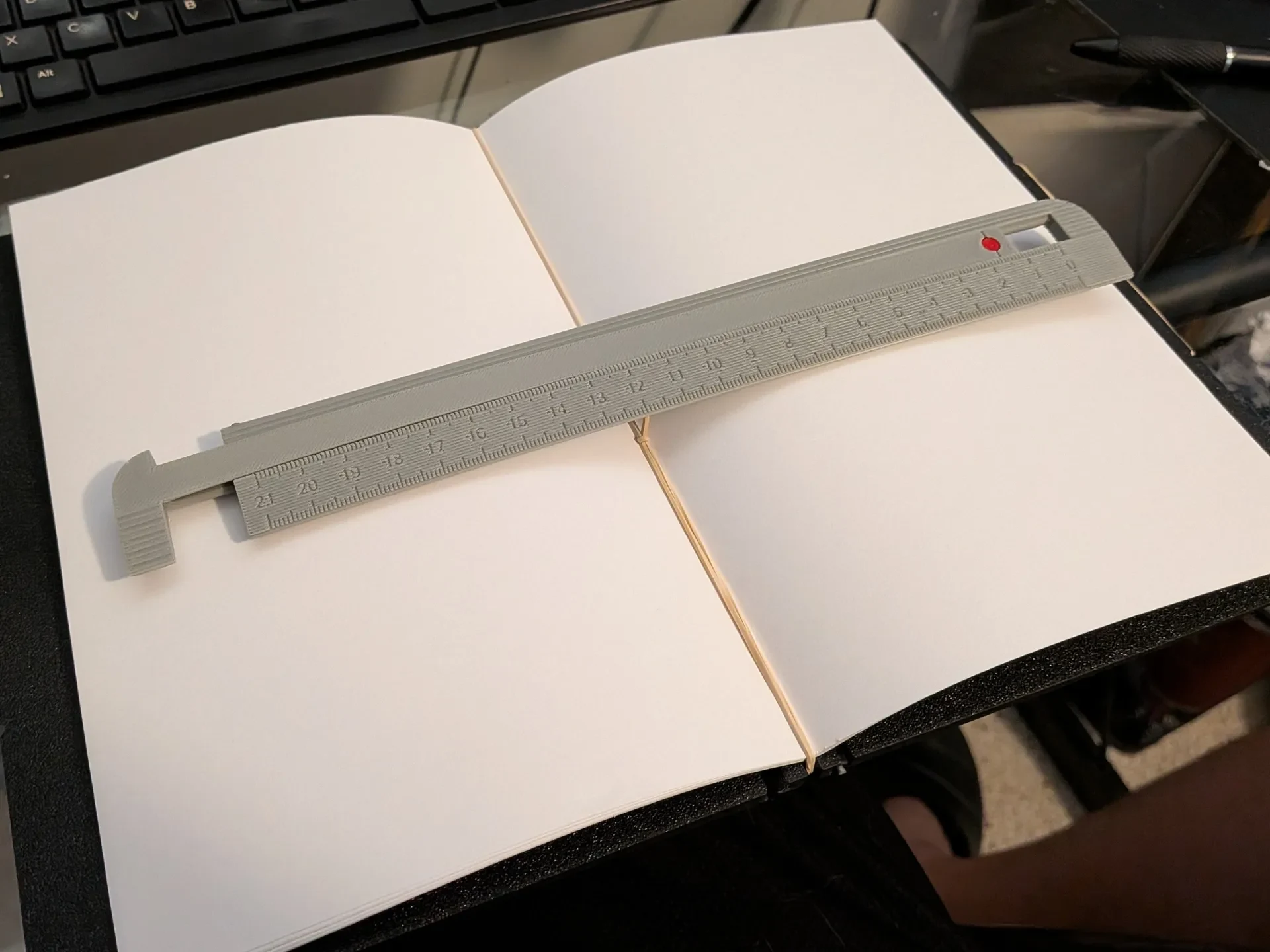

Этот проект представляет собой функциональную минималистскую скользящую линейку, предназначенную для быстрых измерений и приятных тактильных ощущений. В дизайне основное внимание уделяется четкой метрической шкале, обеспечивающей точность в компактном форм-факторе. Эта версия, вдохновленная премиальным Craighill Metrolog, оптимизирована для 3D-печати и имеет специальную шкалу с точностью до миллиметра для тех, кто предпочитает работать исключительно в метрической системе.

Особенности

Метрическая точность: четко обозначенные приращения в миллиметрах для точных мелкомасштабных измерений.

Тактильный механизм скольжения: разработан с жесткими допусками для обеспечения плавного, но контролируемого скольжения.

Минималистская эстетика: тонкий профиль, который легко помещается в пенал, карман или ящик стола.

Реко��ендуемые настройки печати

Высота слоя: 0,16 мм или 0,20 мм (рекомендуется для открытого текста и маркировки приращений).

Заполнение: 15-20 % (сетка или гироид).

Материал: PLA или PETG.

Ориентация: печатайте на столе для наиболее точного воспроизведения масштаба.

Изменение цвета: для достижения наилучших результатов измените цвет логарифмической линейки так, чтобы кружок-индикатор на линейке стал выделяться.

Инструкции по сборке

В этой конструкции используется «безаппаратный» подход для обеспечения безопасности скользящего компонента:

Вставьте вставку линейки в основной корпус.

Вставьте штифт нити: как только слайд будет на месте, просто вставьте небольшой кусочек нити диаметром 1,75 мм в отверстие вверху.

Обрежьте нить заподлицо с корпусом. Это действует как постоянный стопор, предотвращающий выскальзывание линейки во время использования.

При необходимости либо используйте немного суперклея, либо оплавьте кончик нити о корпус, чтобы она не выскользнула со временем.
