MegCam: корпус камеры Tapo C100/C110 для наблюдения за дикой природой

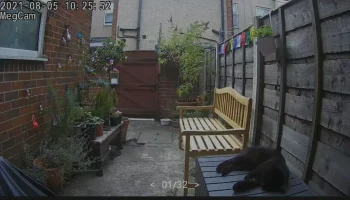

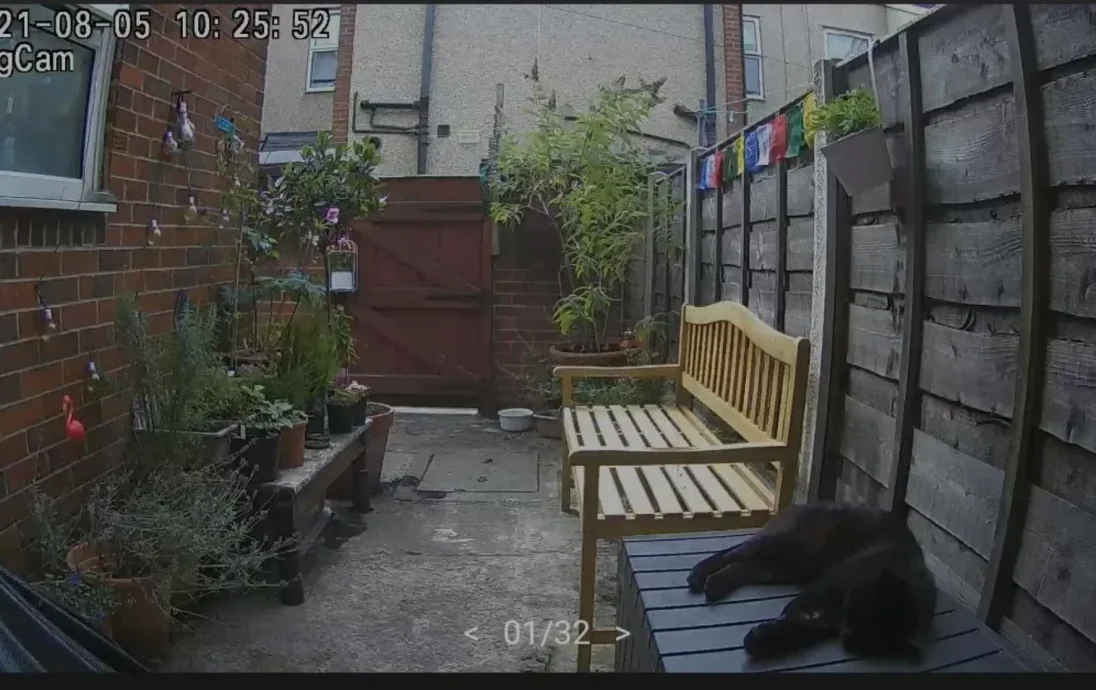

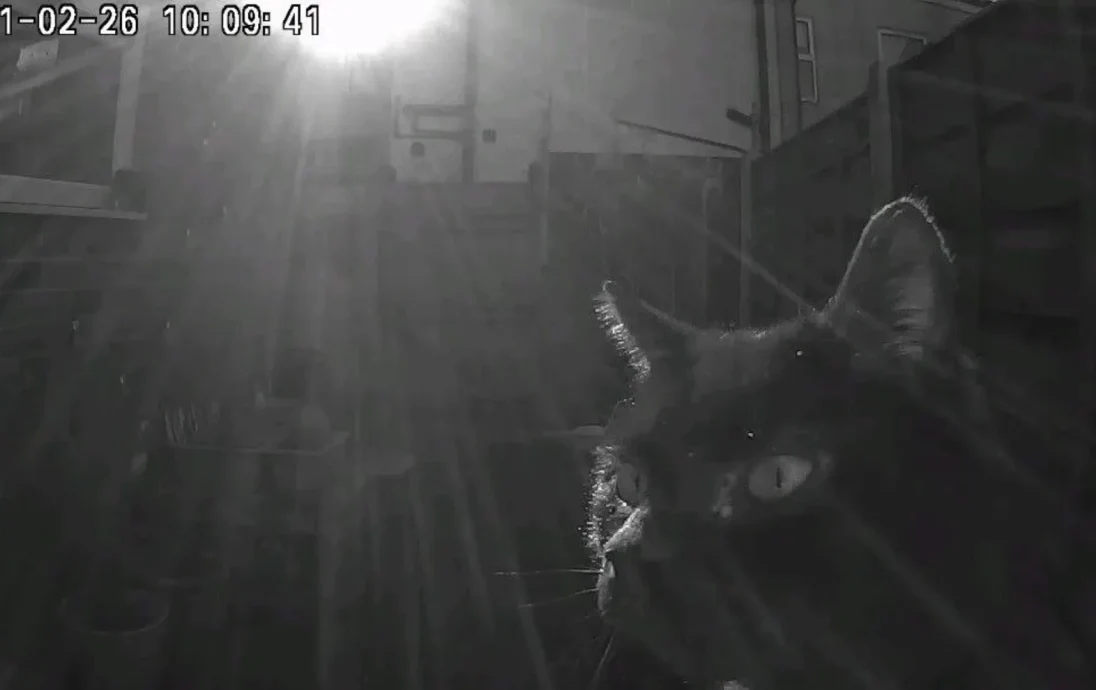

Простой защищенный от атмосферных воздействий корпус для Wi-Fi-камеры безопасности TPLink Tapo C100/C110. Я сделал это для того, чтобы наблюдать за тем, как разные соседские кошки входят и выходят из нашего двора, а также проверить, как там Мегги, дикая кошка, за которой мы присматриваем и в честь которой назван этот вольер. Фотографии «кошачьего налога», сделанные камерой, взяты из более раннего прототипа вольера.

Я рекомендую печатать из ABS/ASA, поскольку они немного лучше против��стоят непогоде. Однако первая версия была напечатана из PLA и хранилась более года! Я бы также рекомендовал напечатать дождевую заслонку черной/темной нитью, поскольку иногда она может улавливать рассеянный свет от ИК-светодиодов и ослеплять камеру. На данный момент у меня нет черной нити, поэтому, если это станет проблемой, я покрашу внутреннюю часть клапана черной краской.

Настройки печати:

Сначала 0,3 мм, затем 0,2 мм.
40% заполнение — гироид в порядке
4 стены

Необходимое оборудование:

Винты M3x10 мм x 6

Размеры всех отверстий рассчитаны таким образом, чтобы обычный винт М3 мог нарезать резьбу. Никаких гаек или термовставок не требуется. Если у вас есть кран, то обязательно используйте его, но и винт подойдет, если ваш принтер хорошо настроен. Прежде чем строить, застучите во всех отверстиях.

Этапы сборки:

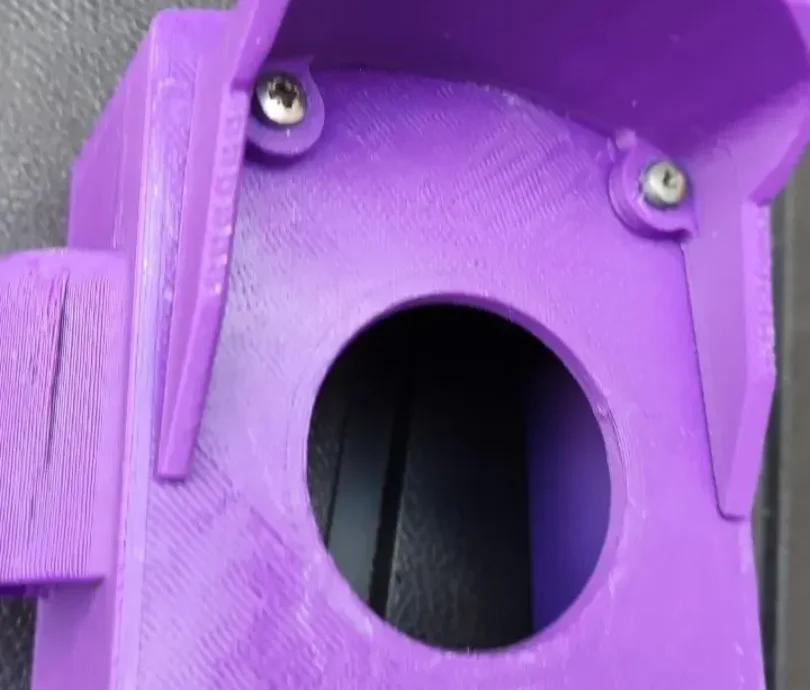

Прикрепите дождевую заслонку к корпусу с помощью винтов M3.

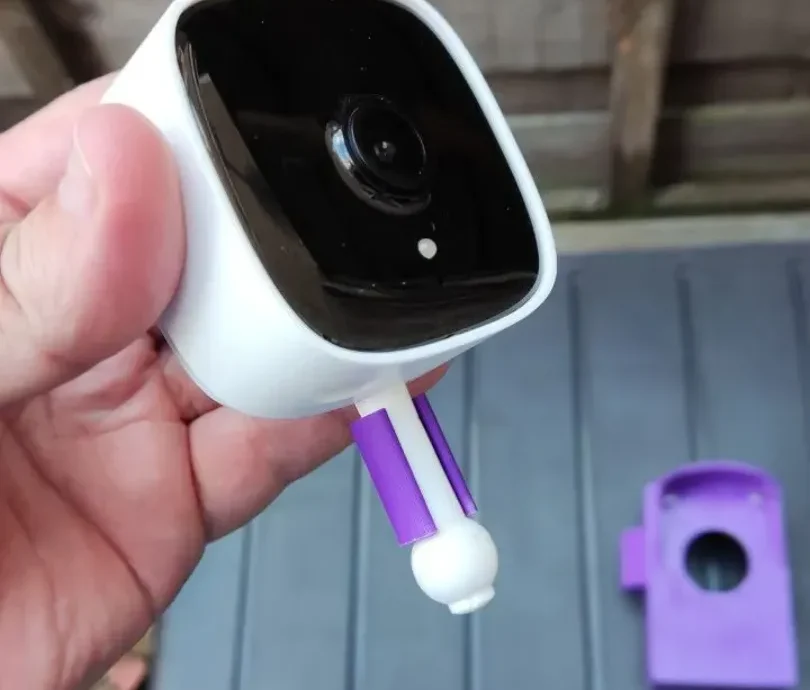

Закрепите часть стабилизатора вокруг стержня камеры (фото 01).
Вставьте камеру и стабилизатор в гнездо для камеры камерой, обращенной к длинной стороне (фото 02).
Пропустите кабель питания через отверстие сбоку и подключите к камере.
Вставьте длинный конец гнезда камеры в удерживающие зажимы на корпусе длинной стороной к передней части корпуса (фото 03).
Прикрутите заднюю панель к корпусу винтами M3.
Поместите камеру и наслаждайтесь кадрами пушистых зверей, которые приходят в гости!

Если камеру где-то разместить, она не намокнет, вы, конечно, можете отказаться от дождевой заслонки.
