Гибкий чехол для Google Pixel 7

Я хотел напечатать чехол для своего нового Pixel 7, поэтому взял F360, восстановил телефон на основе ручных измерений и спроектировал чехол с учетом этого. Поскольку мой дизайн должен изгибаться при установке на телефон, этот чехол можно напечатать только на гибких материалах. Я сам использовал ТПУ (Шор 85А).

Объем манипуляций предназначен для использования в слайсере для настройки параметров пересечения с моделью случая. Для этого просто отцентрируйте корпус и манипулятор на рабочей пластине (у них почти одна и та же центральная точка). В Cura выберите объем манипа и на левой панели инструментов выберите «Настройки модели». Переключитесь на «Изменить настройки для перекрытий», выберите настройки, которые вы хотите настроить, и наберите их. К сожалению, я не знаком с Prusaslicer, поэтому не могу вам помочь, хотя уверен, что эта функция там тоже есть.

Если вы хотите изменить мой дизайн или создать свой собственный чехол, я включил пошаговые файлы как для корпуса, так и для макета Pixel 7, который я реконструировал в процессе проектирования. этот манекен имеет удлиненные шпильки вместо порта USB-C и динамиков с допусками вокруг них для упрощения операций с оболочкой в ​​САПР.

Я рекомендую тщательно настроить расход, температуру и скорость, прежде чем начинать печатать этот случай; вы можете настроить поток на плоской модели высотой в несколько миллиметров (например, кубе размером 6 x 30 x 5 мм (X Y Z)) со 100 % заполнением и выровненными выдавливаниями (например, задав одно направление для верхней/нижней линий). Поскольку работа с гибкими элементами может быть сложной, а нам нужен хороший, прочный корпус, это очень важно. Если совмещенные линии расходятся при сгибании тестового отпечатка, вам следует
а) увеличить поток
б) уменьшить скорость
в) повышение температуры.
После настройки я получил расход 138%, 17 мм/с, 240°C, но ваши результаты могут отличаться.

Рекомендуемый материал: ТПУ (по Шору 85А/95А).

Рекомендуемые настройки печати (применимо в Cura):
-Заполнение: 100%
-Количество линий стены: 1
-Верхний/нижний узор: концентрический.
-Соединить верхние и нижние полигоны: включено //Эти 3 настройки предназначены для максимального уменьшения отводов.

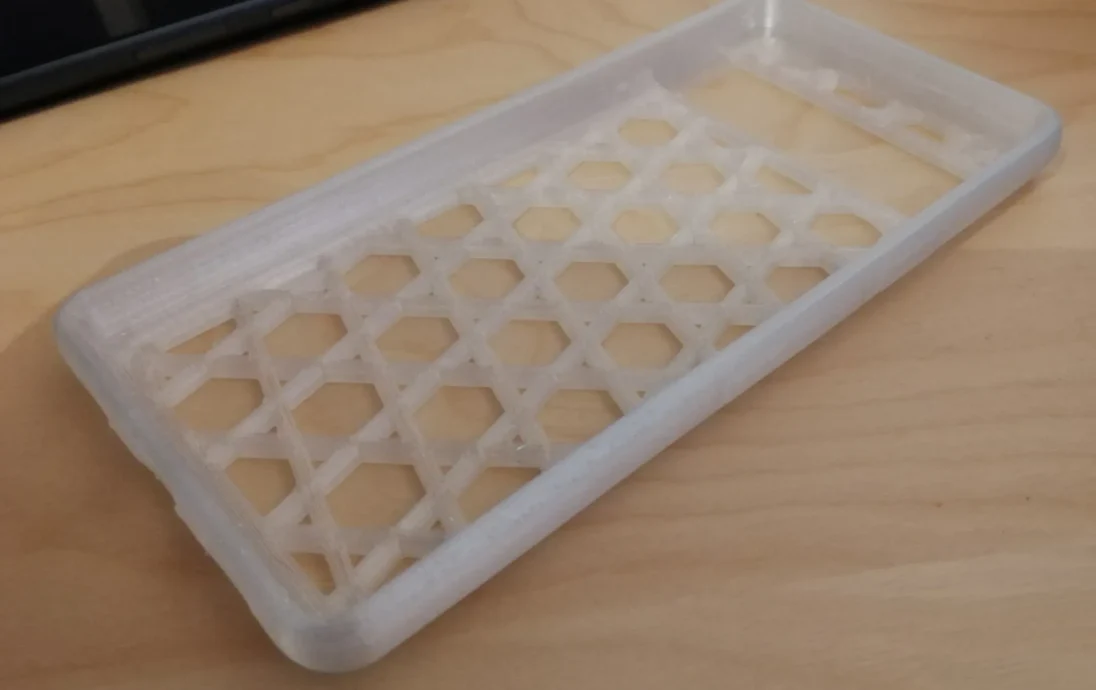

Мои настройки громкости манипуляций:
-Заполнение: 8%
-Шаблон заполнения: три-шестиугольник.
-Соединение полигонов заполнения: включено
-Множитель линии заполнения: 6
