Прочная 10-дюймовая панель для монтажа в стойку Celeste V.2
Обратите внимание ℹ
Это крепление также подходит для эквивалентов упомянутого здесь оборудования «NETGEAR» и «D-Link», поскольку все они используют одно и то же шасси от одних и тех же OEM-производителей Accton Technology и Delta Networks.
Описание
Это одна из моих особо прочных 10-дюймовых стоечных панелей, которую я изначально разработал для удовлетворения своих потребностей при проектировании (мобильных) стоек для домашней лаборатории, радиочастотных приложений, вождения и обучения.

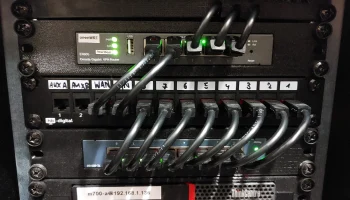

Он предназначен для установки маршрутизатора TP-Link TL-ER605 (V2-V5) и коммутатора TL-SG108 в 10-дюймовую стойку.
Он спроектирован так, чтобы плотно вписываться в большинство имеющихся в продаже 10-дюймовых стоек и даже поддерживать самодельные стойки в качестве структурных частей (по крайней мере, глухие панели из этой серии. Не злоупотребляйте своим сетевым оборудованием как структурными компонентами :)
V.2 Изменения
После тщательного тестирования в нескольких стойках, продолжавшегося более года, я обнаружил несколько проблем, касающихся структурной устойчивости и монтажных слотов стоечных панелей V.1 и адаптеров для монтажа в стойку.

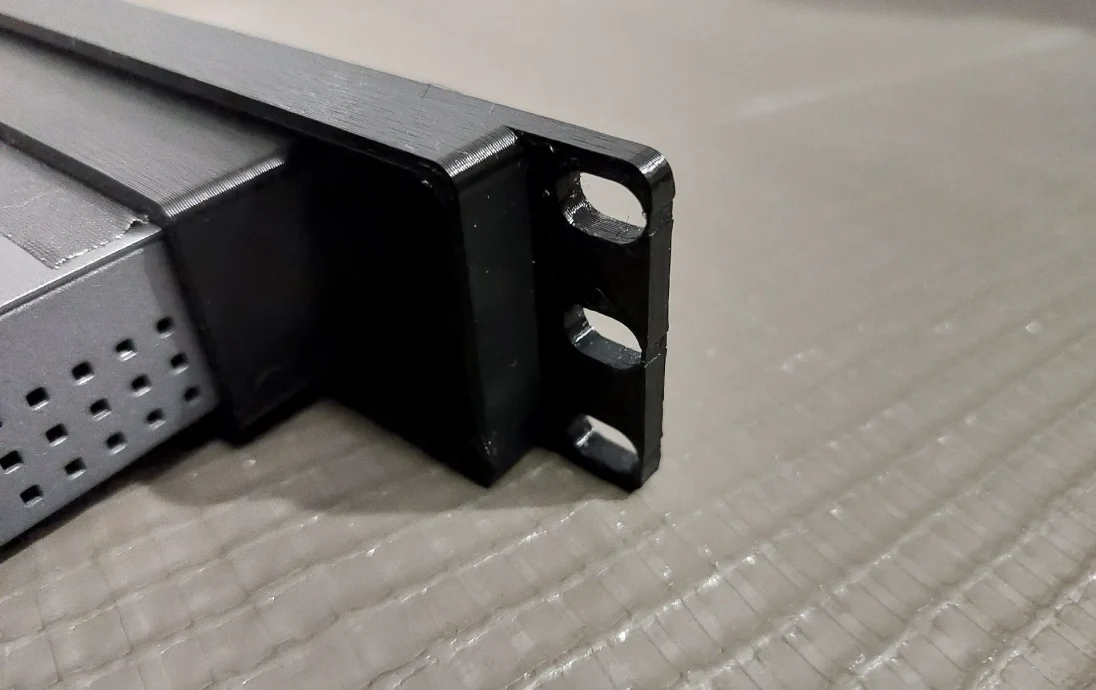

В версии V.2 я решил эти проблемы, увеличив толщину передней панели на 2 мм, уменьшив гибкость панели и увеличив прочность монтажных пазов. Я также укоротил монтажные пазы и убедился, что панель плотно прилегает между монтажными направляющими, растянув ее полую заднюю часть д�� 219,00 мм.
Монтаж оборудования

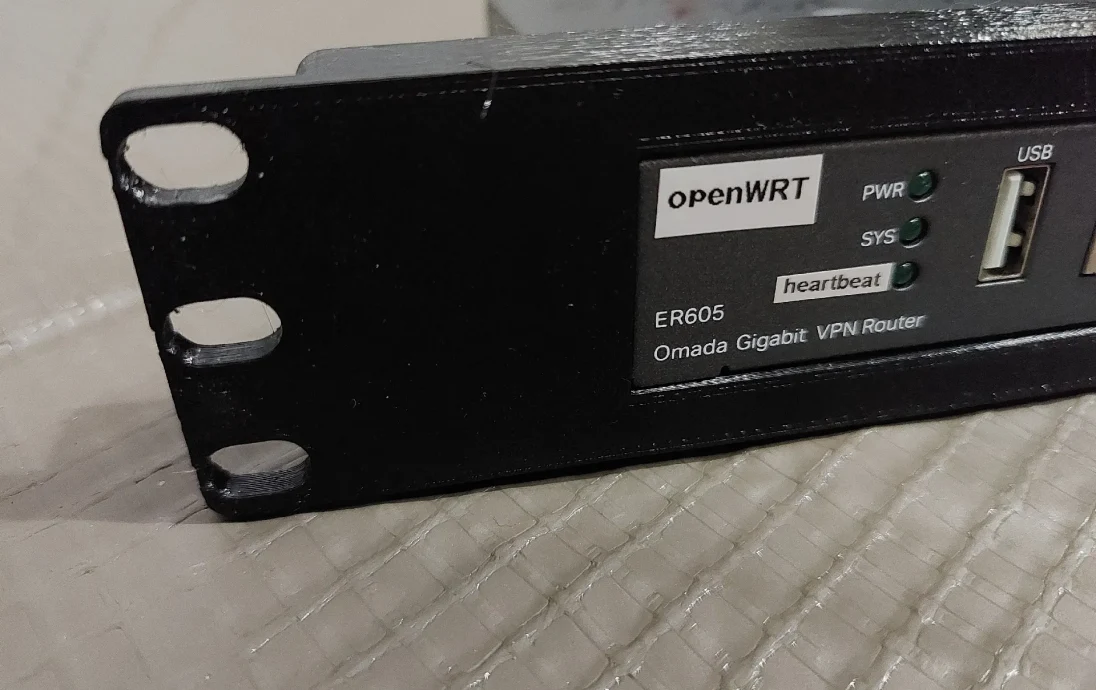

Центральный слот должен подходить как для маршрутизатора TL-ER605, так и для коммутатора TL-SG108, поскольку оба используют одно и то же шасси. Если ваше оборудование не подходит, вам необходимо применить равномерное масштабирование +0,5-1,0%. Если слот слишком велик, оберните устройство тонкой текстурированной лентой или увеличьте его на -0,1-0,5%.
Распечатать инструкции
Материал PETG, PETG-CF, ABS (не используйте PLA-*!)
Высота слоя 0,2 мм
Заполнение 25% (PETG), 20% (PETG-CF, ABS), гироид
Поддерживает нет
Плот/Поля Нет
Платформа для печати любая (текстурированная сталь с порошковым покрытием для лучшего внешнего вида)
Примечания Нет
