Чехол для часов VERBIS Word

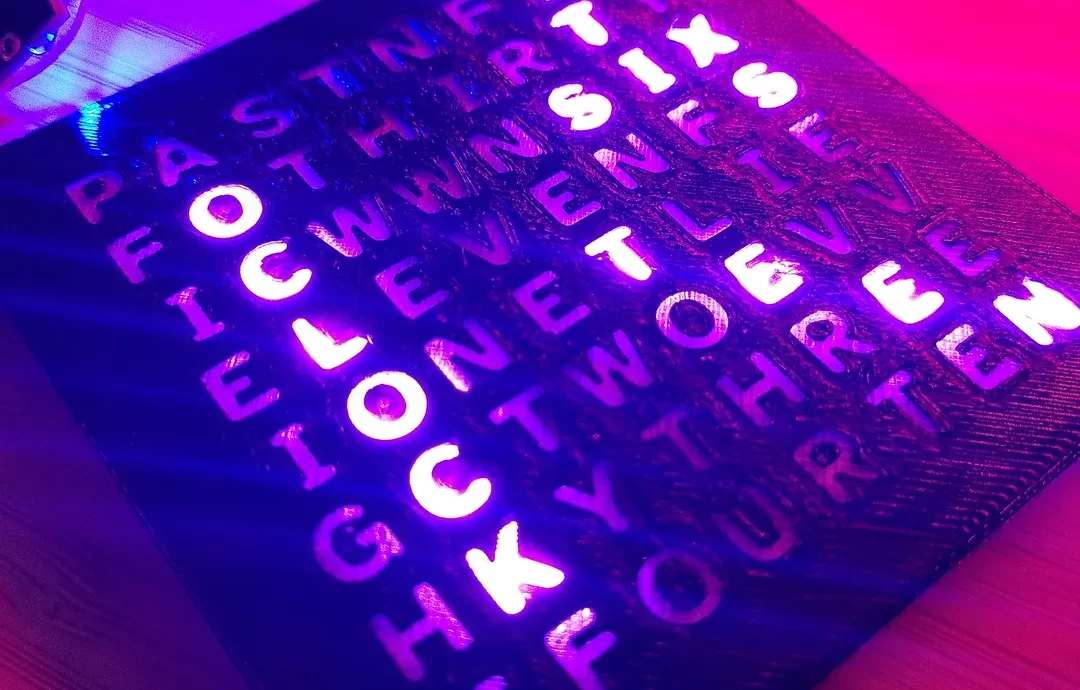

Это совершенно новый дизайн корпуса для словесных часов VERBIS.

Я начал полностью с нуля, используя только оригинальный SVG Letter Layout на английском языке, я изменил шрифт на Atkinson Hyperlegible, который специально разработан для удобного чтения.

Корпус компактен, имеет минимальную глубину и идеально подходит для подвешивания на стену.

Я использовал D1 Mini ESP8266, который существенно упростил исходный проект, поскольку его можно программировать и получать питание от встроенного микро-USB.

Я использовал NeoPixel-совместимую матрицу WS2812B.

Печать

Я предполагаю, что вы знаете, как заменить нить в середине печати, но сделать это нужно только один раз.

Разрежьте файл «буквы» буквами вверх на высоте слоя 0,2 мм со сменой нити между слоем 2 и 3 — это не обязательно должны быть совершенно прозрачные первые два слоя, предпочтительна диффузия. Я использовал «натуральный» PLA, возможно, подойдет и белый, а затем черный.
Распечатайте корпус лицевой стороной вниз с опорами на отверстие USB, я для эстетики напечатал на 0,2 мм, передние края закругленные, цельные.
Распечатайте прокладку, для этого подойдет толщина 0,3 мм и небольшое заполнение. Это удержит квадрат светодиодной матрицы посередине.
Распечатайте обратную сторону, я сделал это с толщиной 0,3 мм в «натуральном» цвете, но цвет не важен!
Электроника
Возьмите исходный код из репозитория VERBIS git и установите его в ESP. В инструкциях VERBIS есть пошаговые инструкции.
Подключите три провода от 5 В, G и D4 на плате ESP к V+, V- и IN на светодиодной матрице. Я использовал разъемы под углом 90 градусов и прямую пайку — оба работают.
Наклейте немн��го изоленты на выходные соединения, чтобы предотвратить короткое замыкание в будущем.
Включите его, настройте Wi-Fi и наслаждайтесь мигающими пикселями!
Сборка
Решите, где вы хотите, чтобы USB выводился. Я поместил его справа внизу, но вы можете захотеть, чтобы он опускался прямо вниз, выходил слева или даже вверху!
Вставьте буквы в нужной ориентации, они должны плотно прилегать.
Прорезь в прокладке — внутри она не совсем квадратная, так как у меня светодиодная матрица на 1 мм уже высоты! Проверьте, каким образом это нужно вашим светодиодам.
Поместите светодиодную матрицу посередине, для меня «верх» — это место пайки с пометкой «IN».
Возможно, вы захотите приклеить прокладку и матрицу на место.
Расположите плату ESP в углу так, чтобы сам ESP был обращен к светодиодной матрице, а USB — к отверстию — вы, вероятно, захотите приклеить ее на место.
Убедитесь, что ваш USB-кабель подходит и обеспечивает питание всего!
Наденьте заднюю крышку и убедитесь, что отверстие для подвешивания находится вверху — оно не требует трения, поэтому может потребоваться клей, особенно если вы планируете передать его в руки!
