Магнитная муфта для сухого бокса

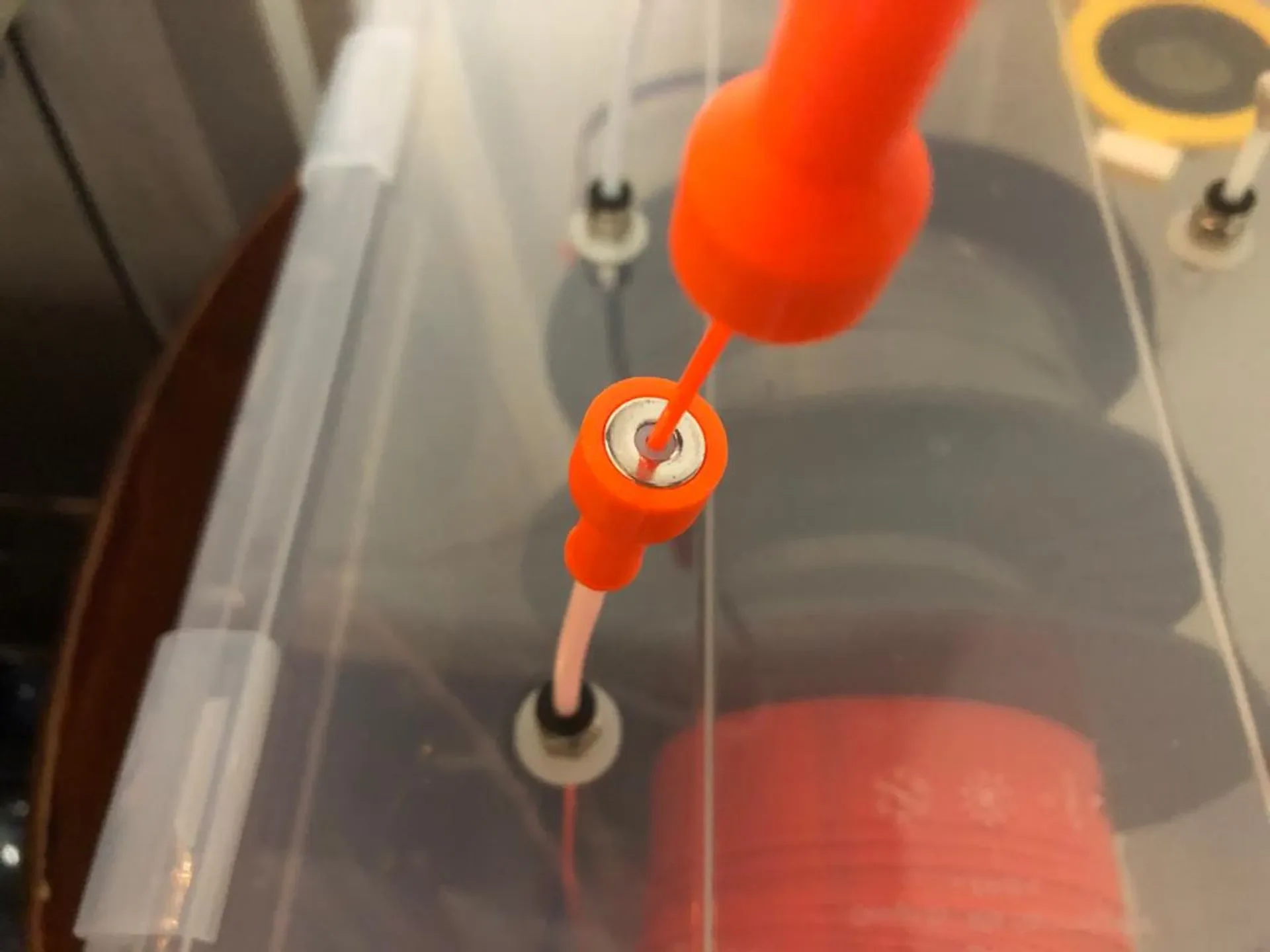

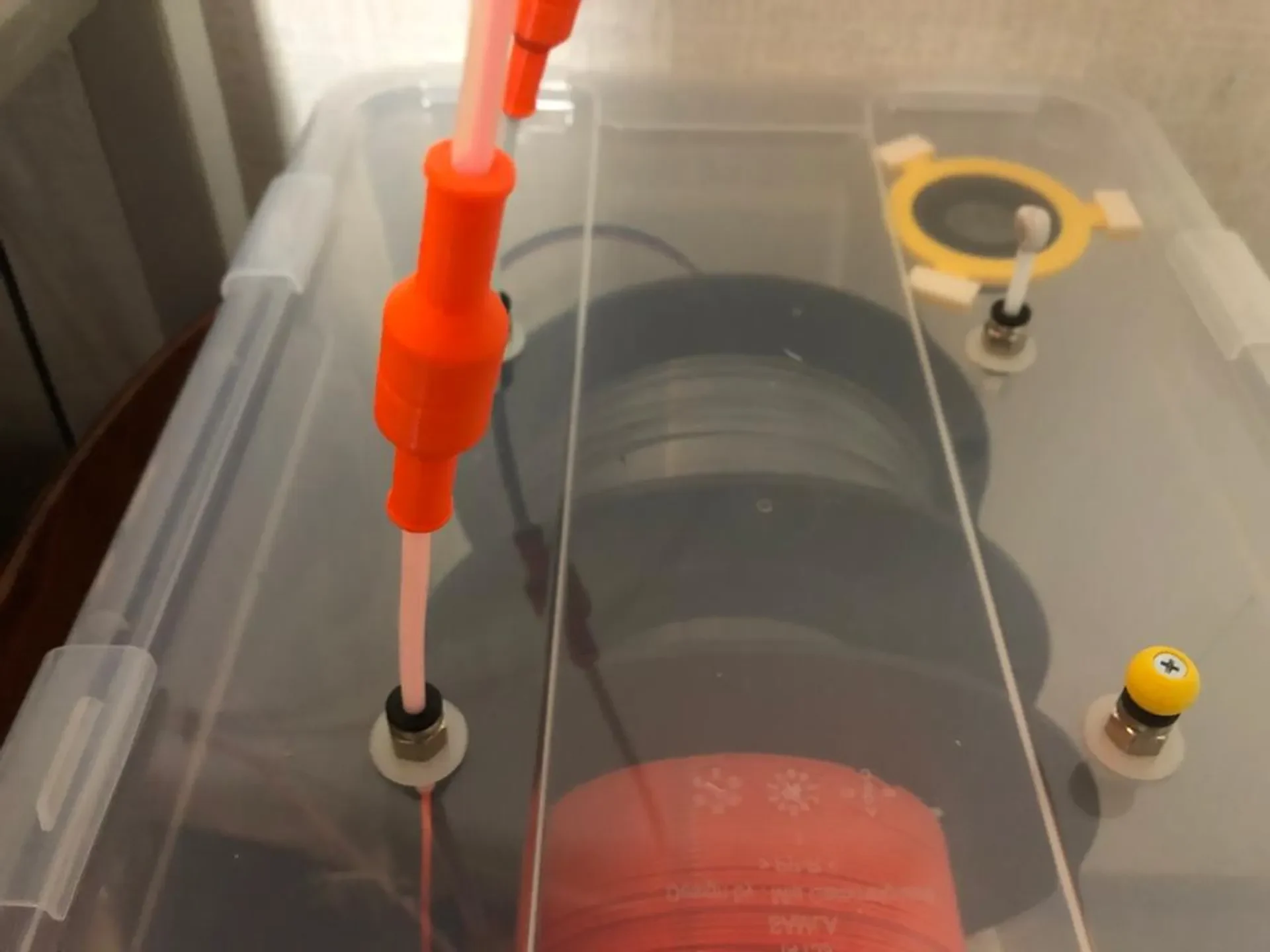

Магнитный соединитель нити с кольцевыми магнитами для облегчения доступа к нити или отсоединения катушки от принтера.

Цель была: сделать это простым и легким.

Трубка из ПТФЭ диаметром 4 мм вставляется в отверстие магнита.
Крышка Petg обеспечивает надежный захват муфты.

Не используйте его на трубке Боудена к экструдеру в реальной установке Боудена.
Это для по��ачи с катушек на принтер.

Распечатать инструкции

Вам потребуются неодимовые кольцевые магниты с соответствующим хромовым или никелевым покрытием: внутреннее отверстие 4 мм, внешний диаметр 10 мм, высота 6 мм. Это обычный стандартный магнит.

Я использовал 5 град. более высокая температура на петге для хорошего сцепления слоев и на ложе. Я также увеличил коэффициент экструзии до 1,05.

Очистите модель после печати для плотного прилегания трубки и магнита. Вы можете изменить размеры в файле слияния с помощью параметров (да, файл параметрического слияния) или немного изменить размеры в Prusa-Slicer.

Слегка скосите трубку снаружи, чтобы легче было вставить трубку в магнитное кольцо. Не чистите внутреннее отверстие магнита, это повредит магнит, он очень хрупкий и без защитного покрытия начнет окислять неодим.

Прежде чем полностью вставить магниты в колпачки, проверьте, притягиваются ли они друг к другу (это звучит глупо, но так и будет). Магнит не должен выступать за колпачки, а находиться на одной высоте, чтобы вы получили сильное магнитное притяжение и некоторую защиту магнитов при сборке.

Последнее изменение:

Добавлен дополнительный внутренний диаметр верхней трубы для секции рядом с магнитом. По какой-то причине внутренний диаметр был меньше на том участке печатной детали (где наружная часть была больше). Я думаю, это как-то связано с силами, возникающими в пластике при остывании.

Также добавлены настройки проекта слайсера.

13.02.2021: Добавлен файл fusion 360 с параметрами.
