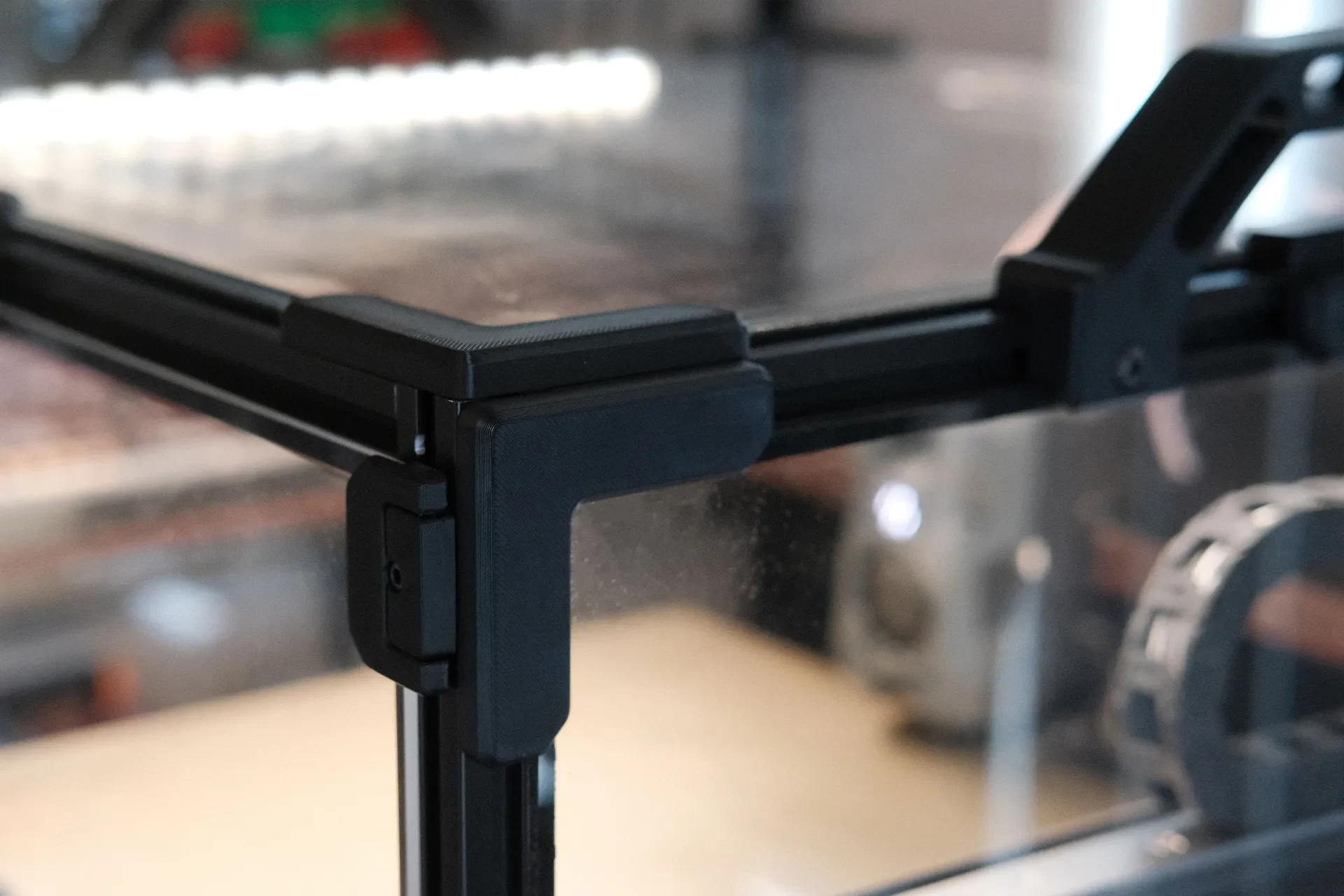

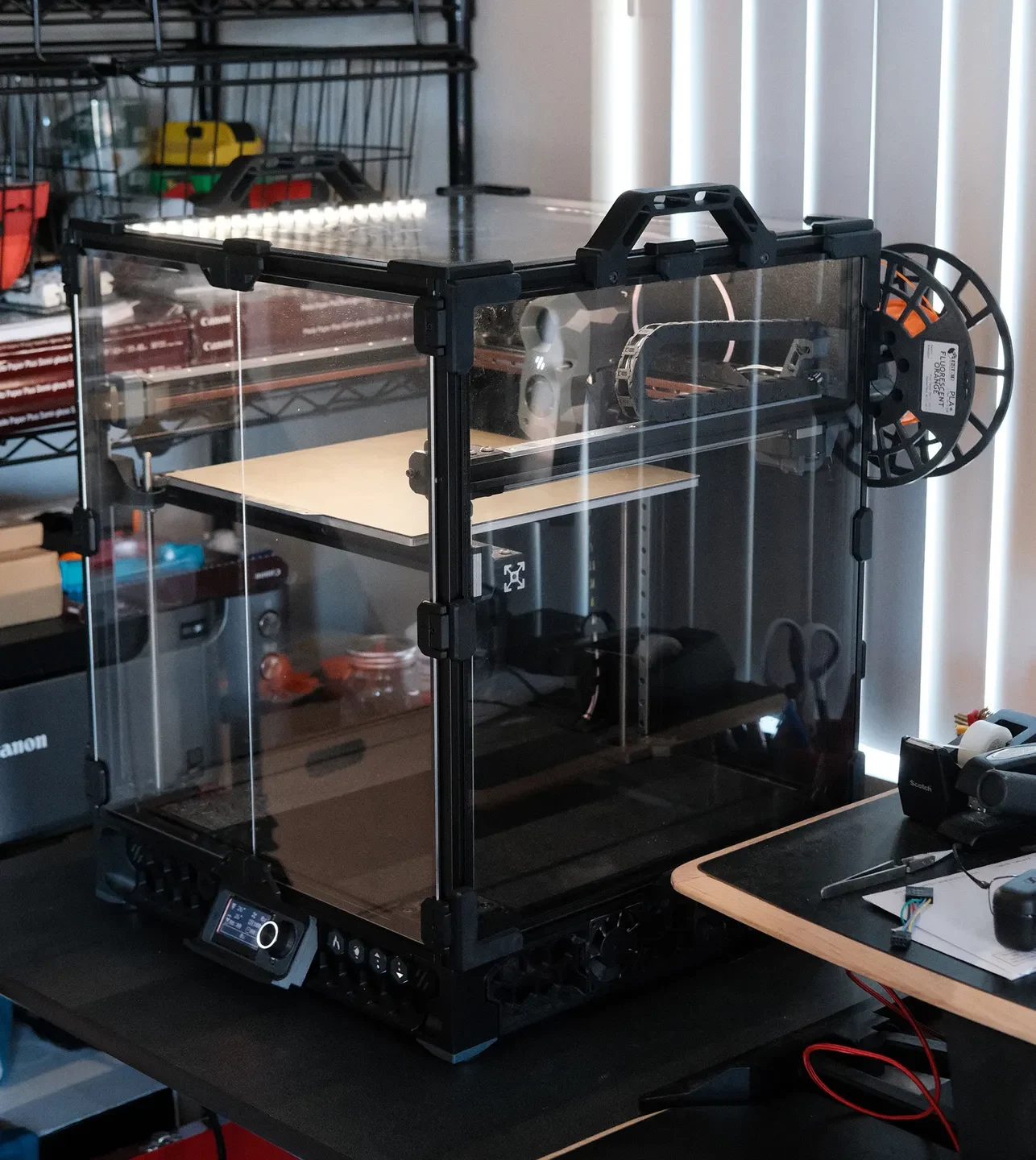

Магнитные панели Voron 2.4r2/Trident с магнитными вставка...
Существуют различные защелки панели и магнитные зажимы, которые позволяют быстро снять панель для переключения между печатью с закрытой и открытой камерой, но я хотел исправить некоторые болевые точки, с которыми я столкнулся при использовании некоторых существующих модов.

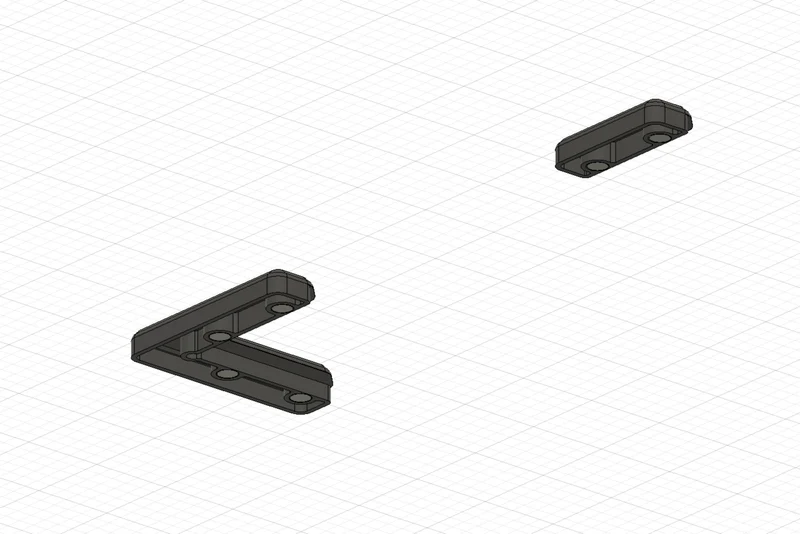

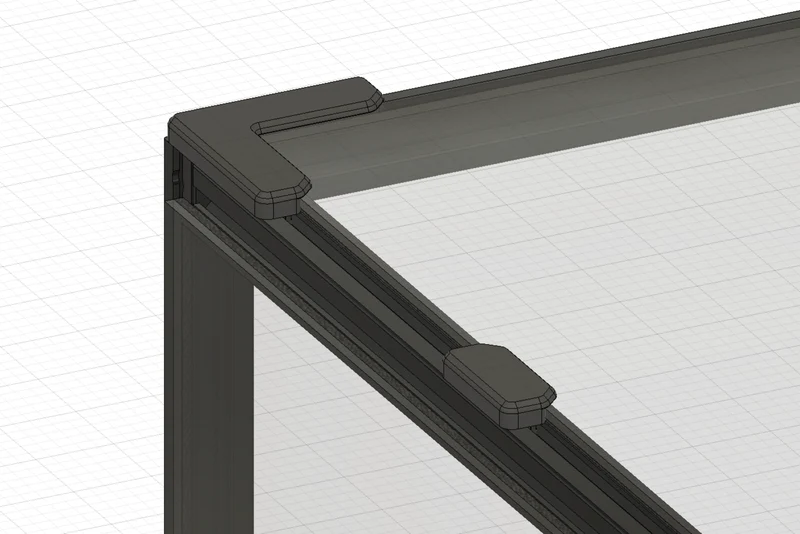

Не требует большого количества нити. Угловые и средние зажимы панели были смоделированы по образцу стандартных зажимов панели Trident и имеют аналогичные полые отверстия, что позволяет экономить нить и время печати.
Для крепления к панелям используется тонкая полоска VHB. Это должно обеспечить (1) прочную адгезию без необходимости сверления или дополнительных креплений, (2) некоторое давление, чтобы магниты могли притягиваться, и (3) возможность регулировать или снимать их в будущем.

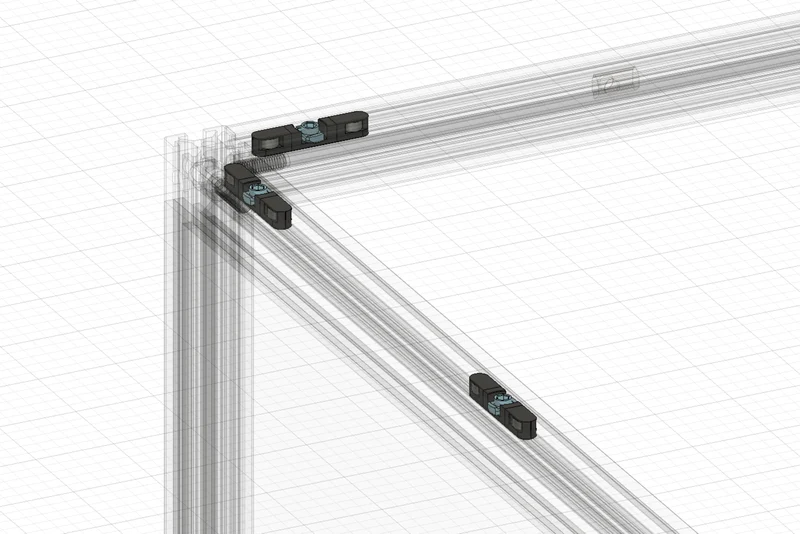

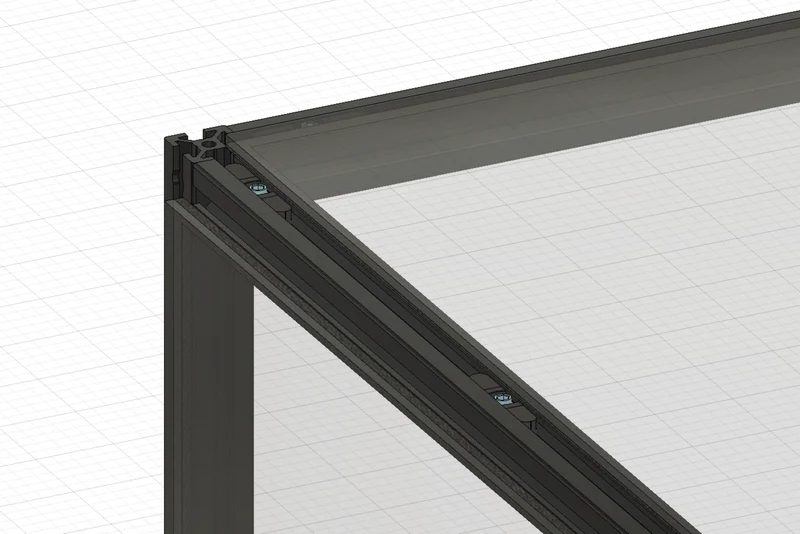

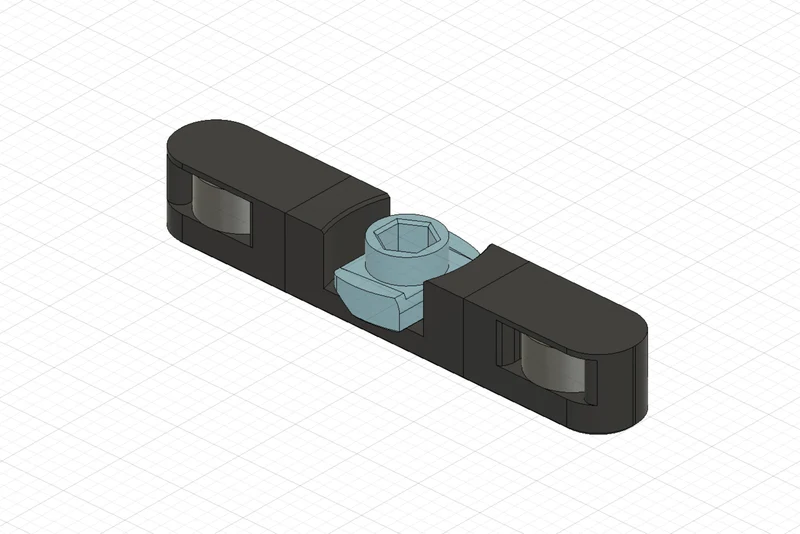

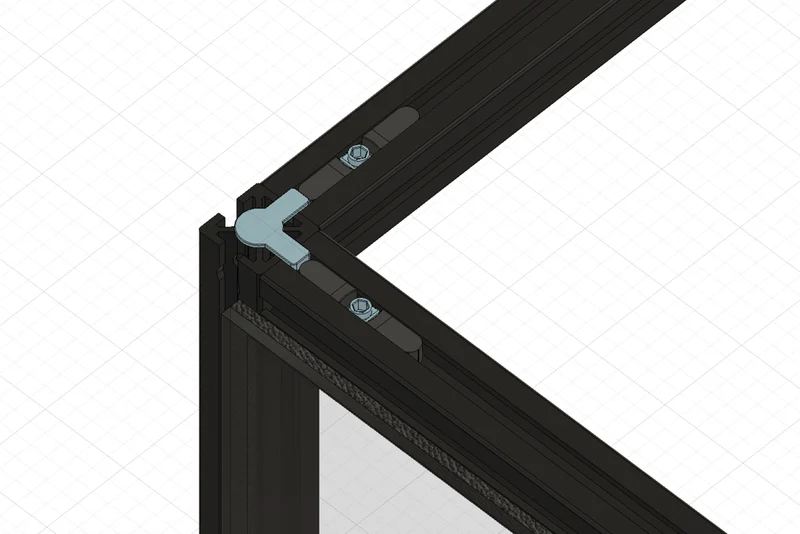

Магнитные вставки в рамке спроектированы таким образом, чтобы (1) требовались только печатные детали и не требовалось никаких дополнительных креплений, кроме магнитов 6x3, (2) они располагались внутри паза рамы заподлицо с алюминиевой поверхностью рамы, (3) были ле��ко регулируемы и (4) удерживали магниты без клея и позволяли снимать их для исправления полярности или утилизации. Discord@PF VT.520 придумал идею использовать вращающуюся гайку в форме молотка, чтобы затягивать и прижимать магнитную вставку, удерживая ее на месте. В комплект поставки входят две версии вставок. Magnet-Insert.stl — это оригинальный дизайн, но его может быть немного сложнее распечатать из-за на��ичия мостов. Magnet-Insert-Side.stl изменен для упрощения печати; а именно, переориентирован на бок, использует фаски под углом 45°, а не скругления, и не требует перемычек.
Способность панели прилегать прямо к лицевой стороне рамы позволяет панелям подниматься и сниматься без каких-либо помех.
Единственные необходимые детали — это небольшое количество ленты VHB и множество магнитов (48 магнитов 6х3 мм на каж��ую панель).
