Опорная пластина Gridfinity с магнитным дном......

Мне так и не удалось найти опорную плиту с магнитами на нижней стороне, поэтому я создал ремикс одной из моих любимых опорных плит от RIP_Plu_Koon, но внес некоторые изменения, чтобы уменьшить пластик, время печати, использование магнитов и время сборки. Если вы хотите посмотреть несколько видеороликов о процессе проектирования и выбрать для этого ссылки на мои любимые магниты, они есть на моем веб-сайте.

Большинство моих стеллажей и ящиков для хранения вещей металлические, и лучше всего закрепить их с помощью магнито��. Их опорные пластины — мои самые любимые, и я использую их повсюду, но мне хотелось внести некоторые изменения.

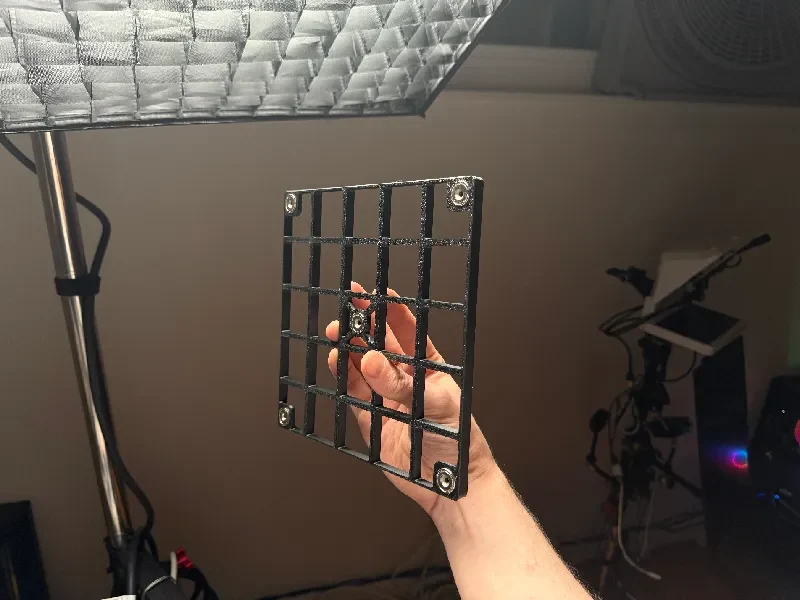

Поддержка магнитов, но обращена только снизу. (Мне не нужны магнитные контейнеры)
Совместим с гораздо большими магнитами.

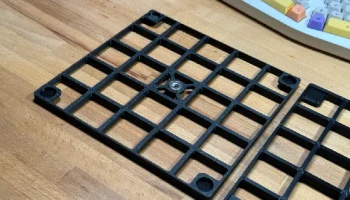

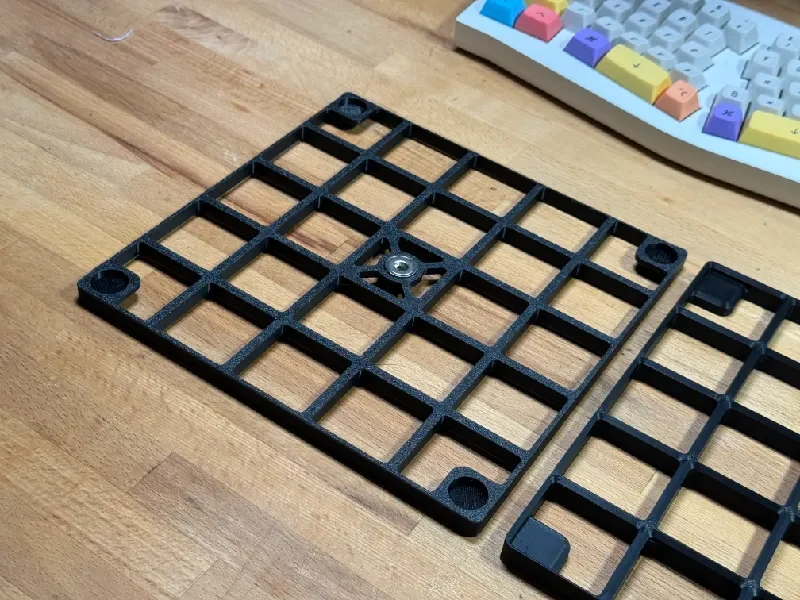

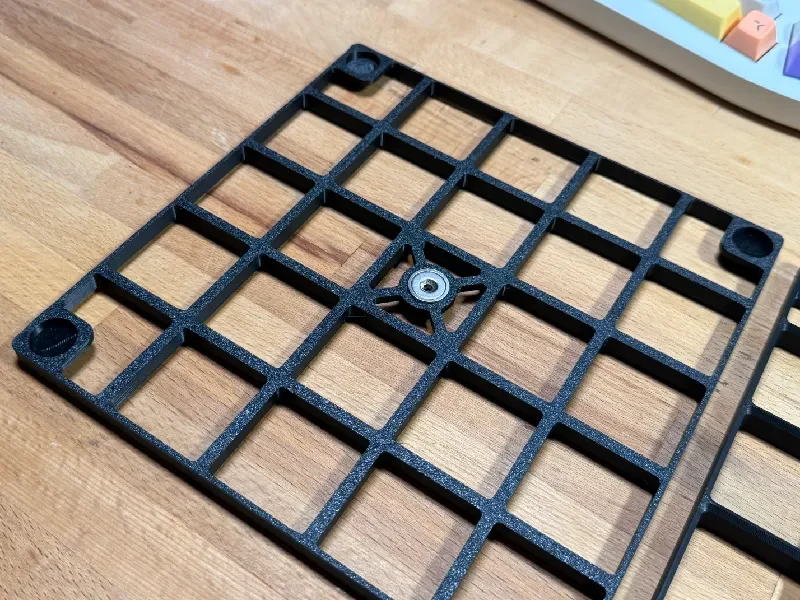

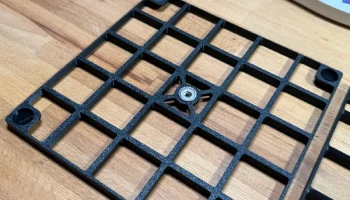

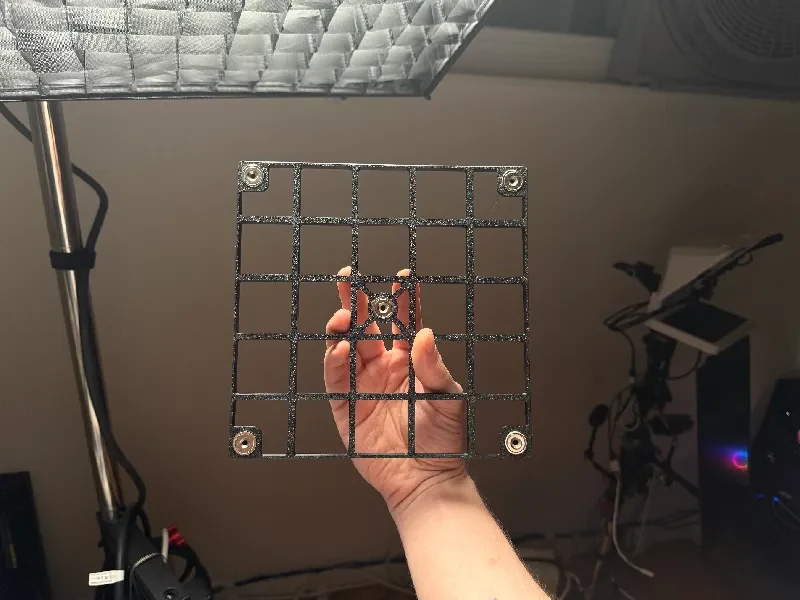

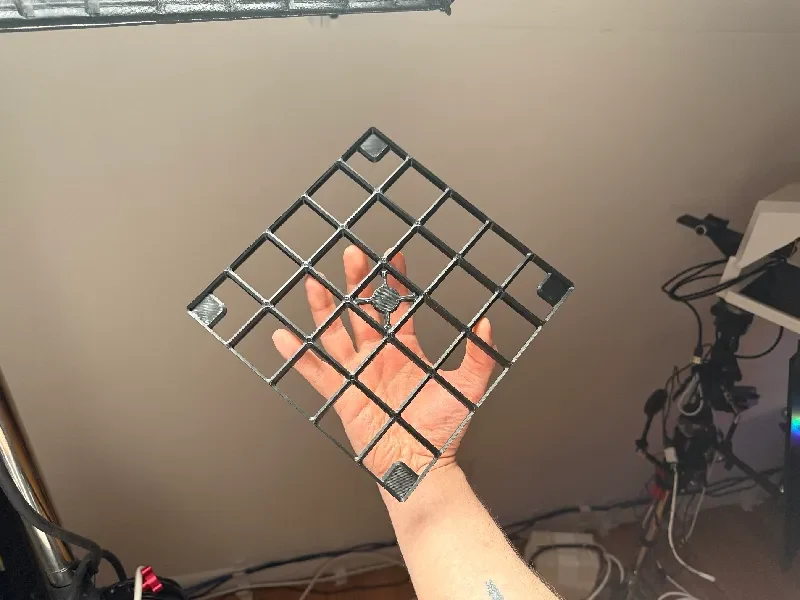

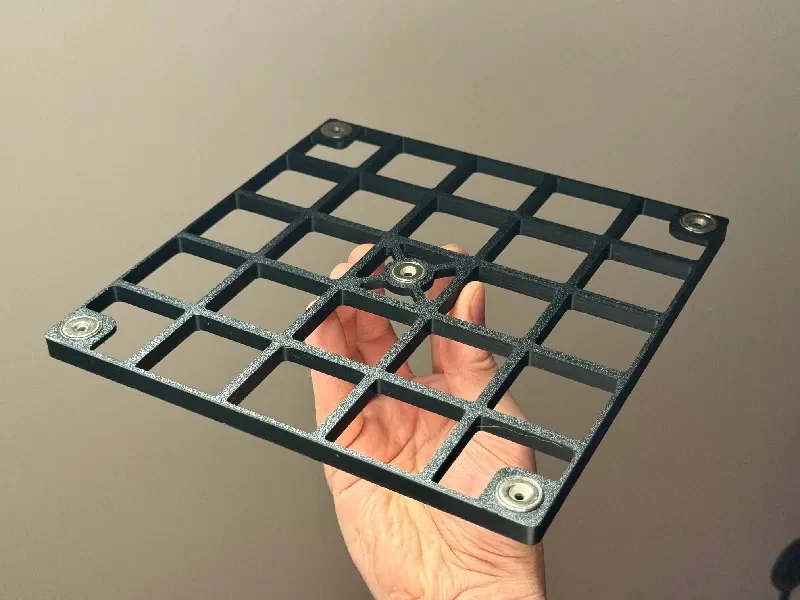

Размещайте магниты только по углам и в центре, чтобы уменьшить количество пластиковых отходов, время печати и количество необходимых магнитов.

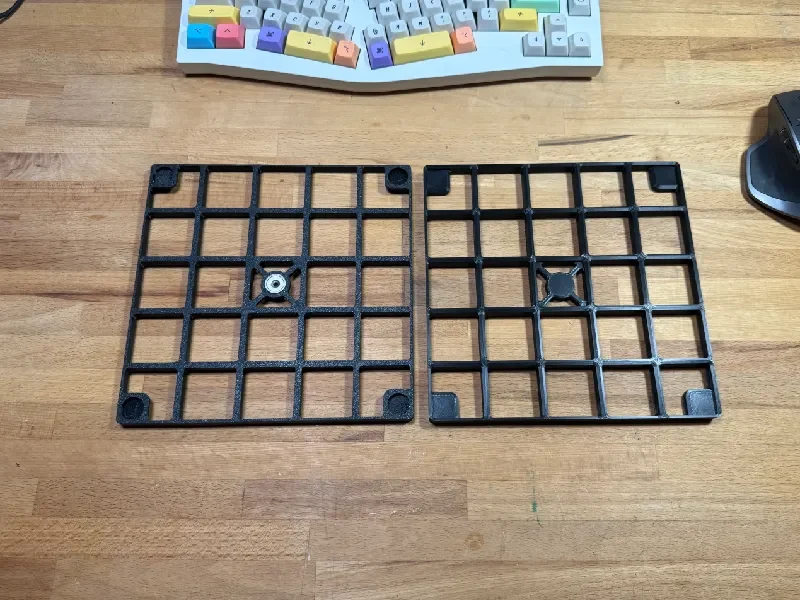

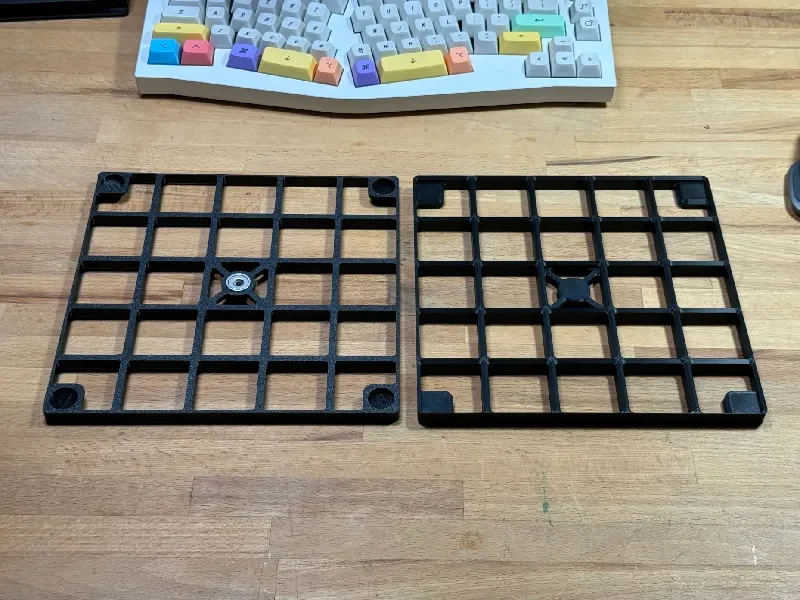

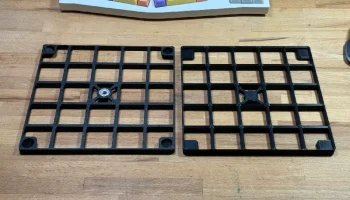

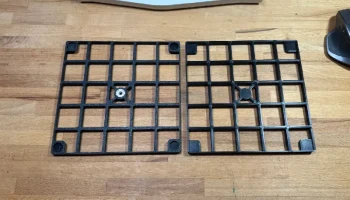

На данный момент у меня было время только набросать версию 5x5, так что это все, что доступно. Но я делюсь файлом .STEP на случай, если кто-то еще захочет изменить его для себя или сделать параметрическим, а что-то еще. Дерзайте. Я оставил пустые папки в качестве заполнителей на тот случай, если мне когда-нибудь удастся сделать другие размеры, так что не удивляйтесь, если единственные части, которые вы видите, начинаются с E вместо A… Существует две версии: стандартная, в которой используются магниты размером 12 x 3 мм, и усиленная версия, в которой используются магниты размером 16 x 5 мм.

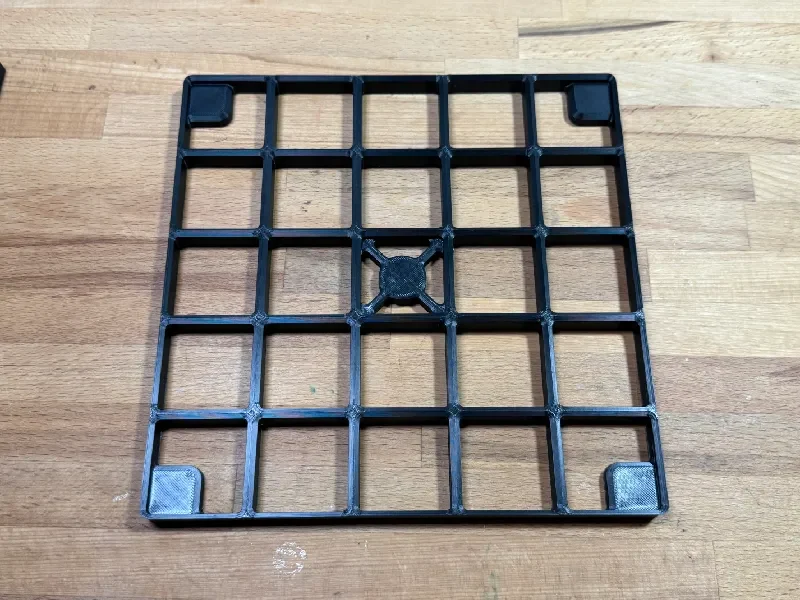

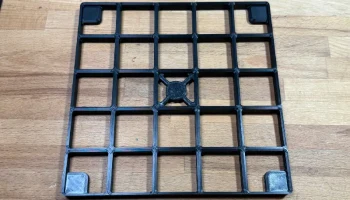

Деталь E5a_5x5 Стандартная опорная плита
Деталь E5b_5x5 Опорная плита HeavyDooty
Часть E0_Extras (магнитные вставки, которые можно перемещать и настраивать)
