Шарико-магнитные крепления Voron Trident Z......
!!! ПРЕДУПРЕЖДЕНИЕ !!!
После установки этого мода печатная платформа больше не будет физически прикреплена к принтеру! Если вы собираетесь наклонить или переместить принтер, знайте, что подставка ВЫПАДЕТ!!! К счастью, конструкция Трайдента позволяет нам отключить всю проводку. Этот факт, в сочетании с этим модом, позволяет нам полностью удалить платформу из принтера по любым причинам технического обслуживания, которые могут у вас возникнуть. (Например: установить систему фильтров Nevermore Duo было невероятно легко, поскольку мне не пришлось переворачивать все, чтобы закрепить все под кроватью)
Обзор

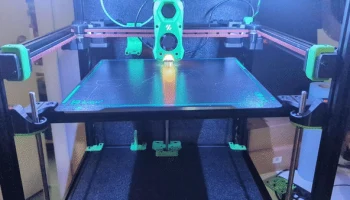

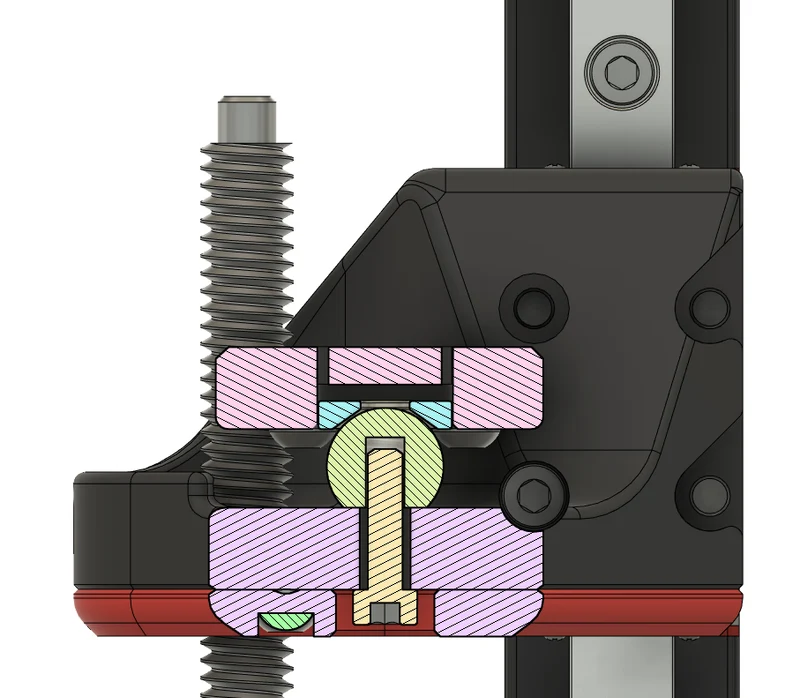

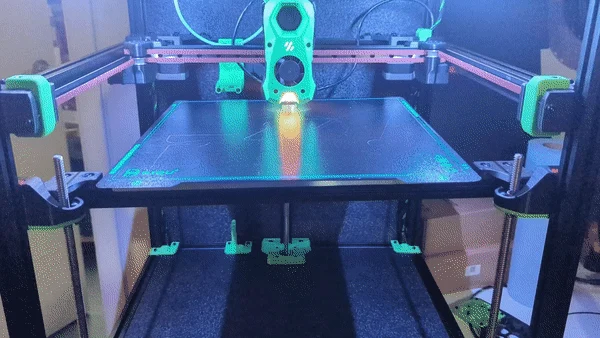

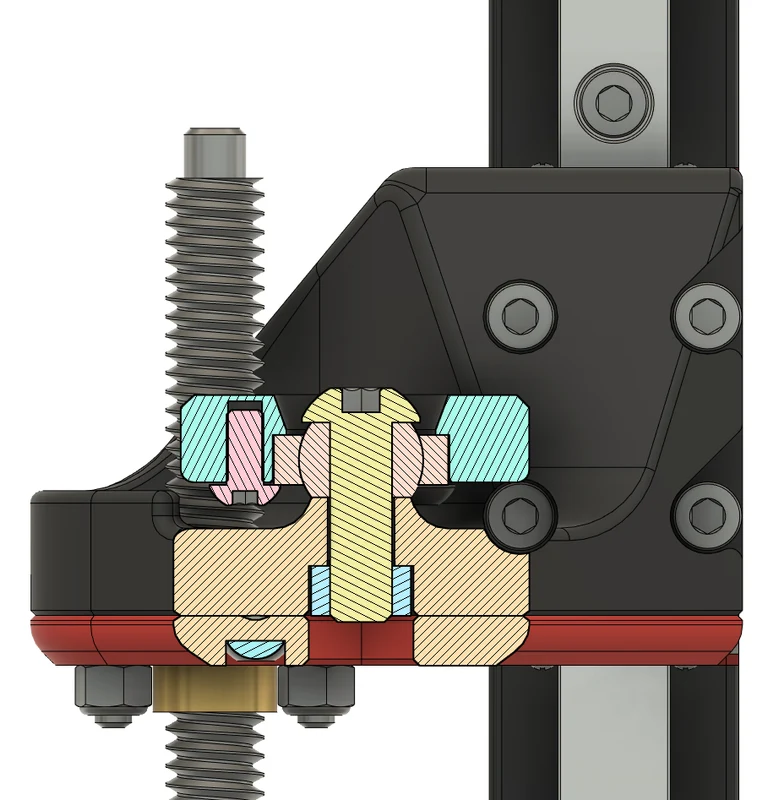

Этот мод является альтернативой использованию подшипников GE5C на Voron Trident. Хотя стоимость этих подшипников по большому счету не так уж и плоха, мне не хотелось платить 5+ канадских долларов за каждый. Вместо этого я решил использовать 10-миллиметровые стальные шариковые стержни с резьбой M4, которые обычно используются в принтерах Delta, и некоторые дисковые магниты с потайной головкой.
Во многом это было вдохновлено видео на YouTube, показывающим ту же модификацию для другого принтера: https://www.printables.com/model/225048-triple-z-bed-levelling-for-cube-style-printers.
Спецификация
3 дисковых магнита с потайной головкой диаметром 11,4 мм и высотой 2,4 мм с отв��рстием М4.
Концы стальных шариковых стержней с резьбой M4 3 x 10 мм.
3 x M4x12 мм SHCS для стальных шариков
Печатные файлы
1 х z_bed_rear_12 ммМагнит
1 x z_carriage_rear_3hole_4mmBall
1 х z_bed_left_12 ммМагнит
1 x z_carriage_left_4mmBall
1 x z_bed_left_12mmМагнит с зеркальным отражением по оси X!
1 x z_carriage_left_4mmШар зеркально отражен по оси X!
Установка
Установка довольно проста:
Начните с печати деталей, перечисленных выше.

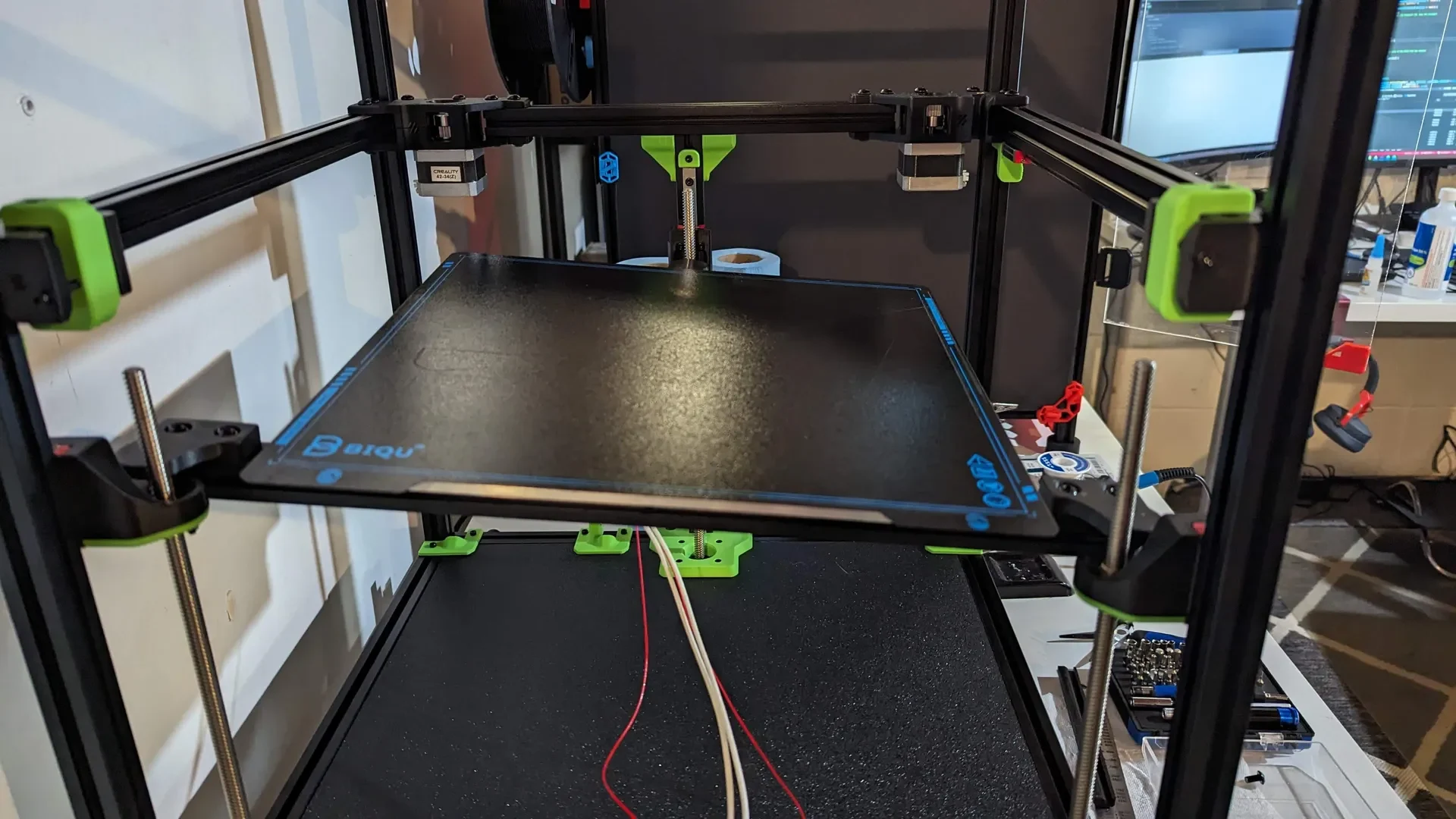

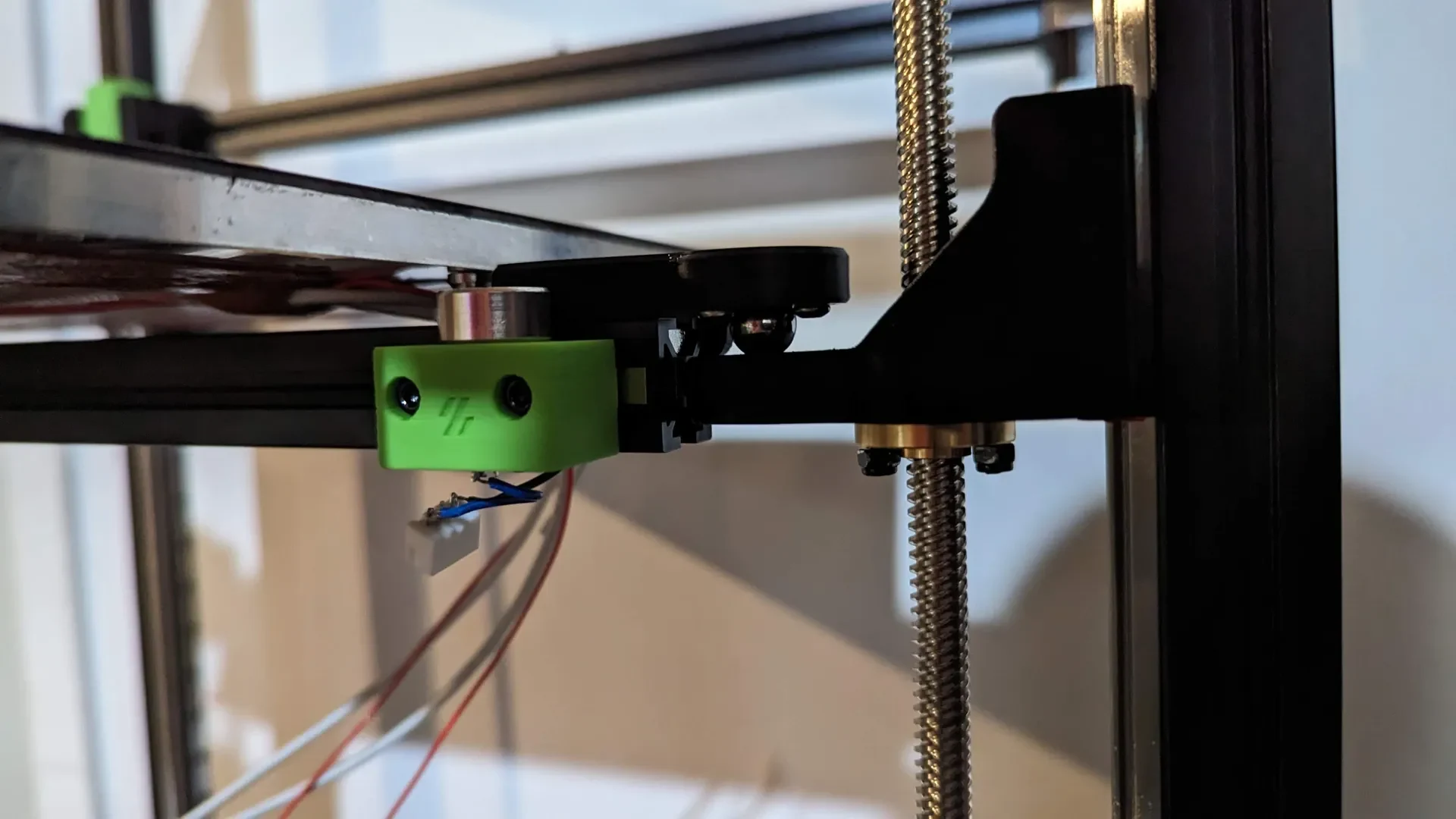

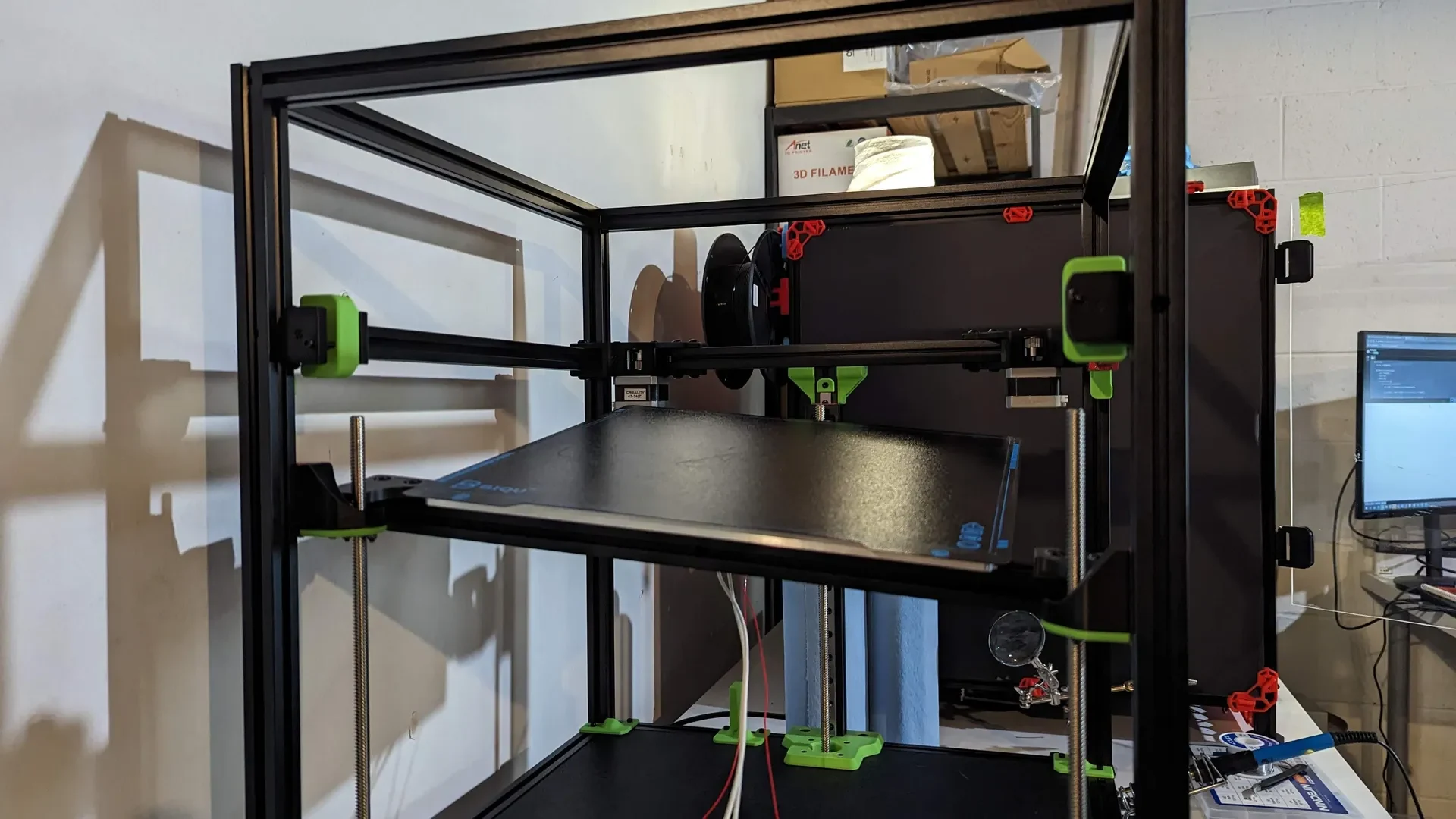

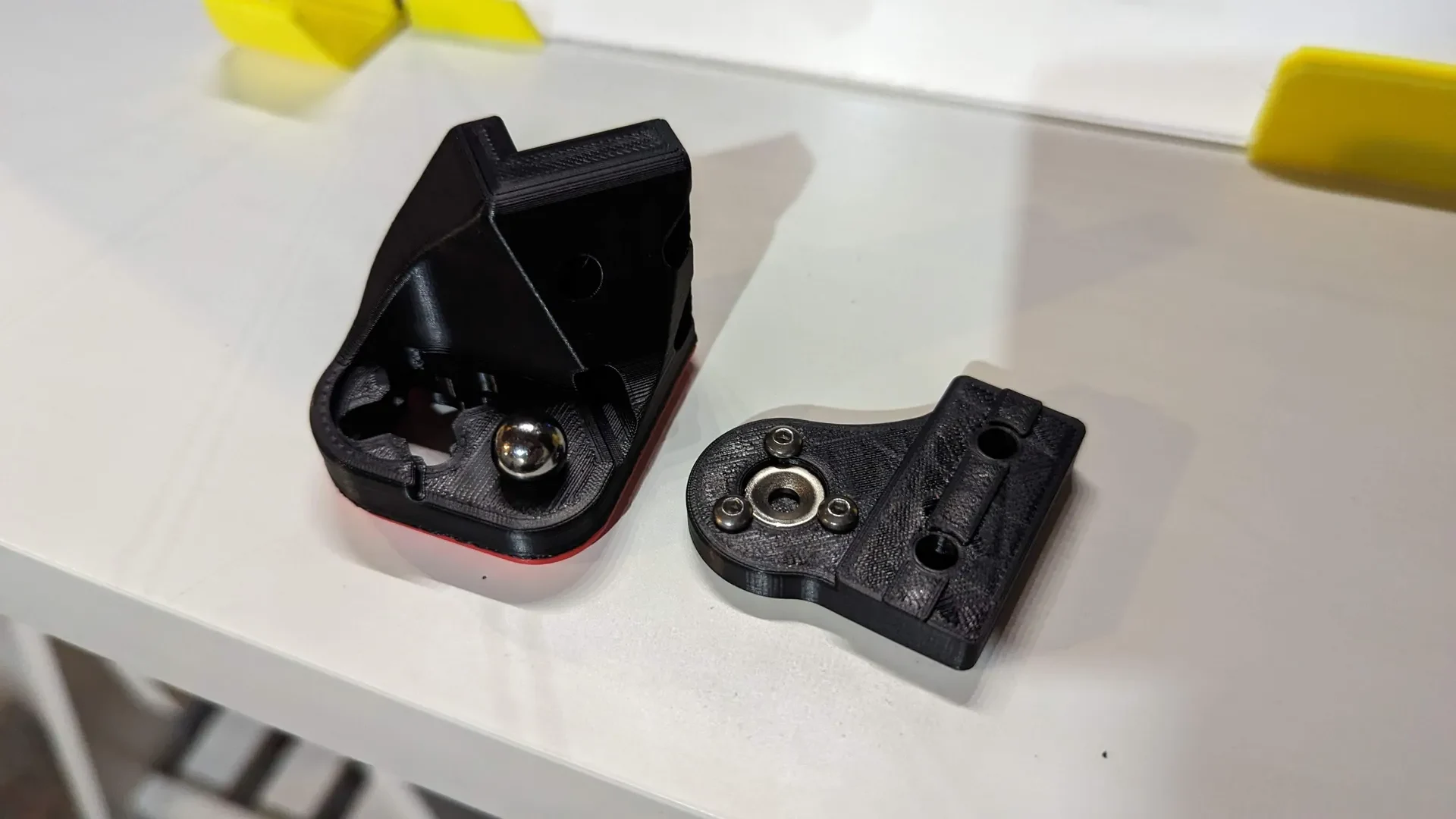

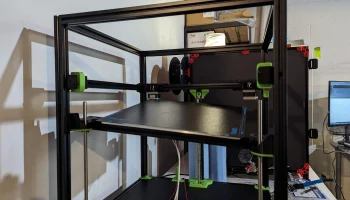

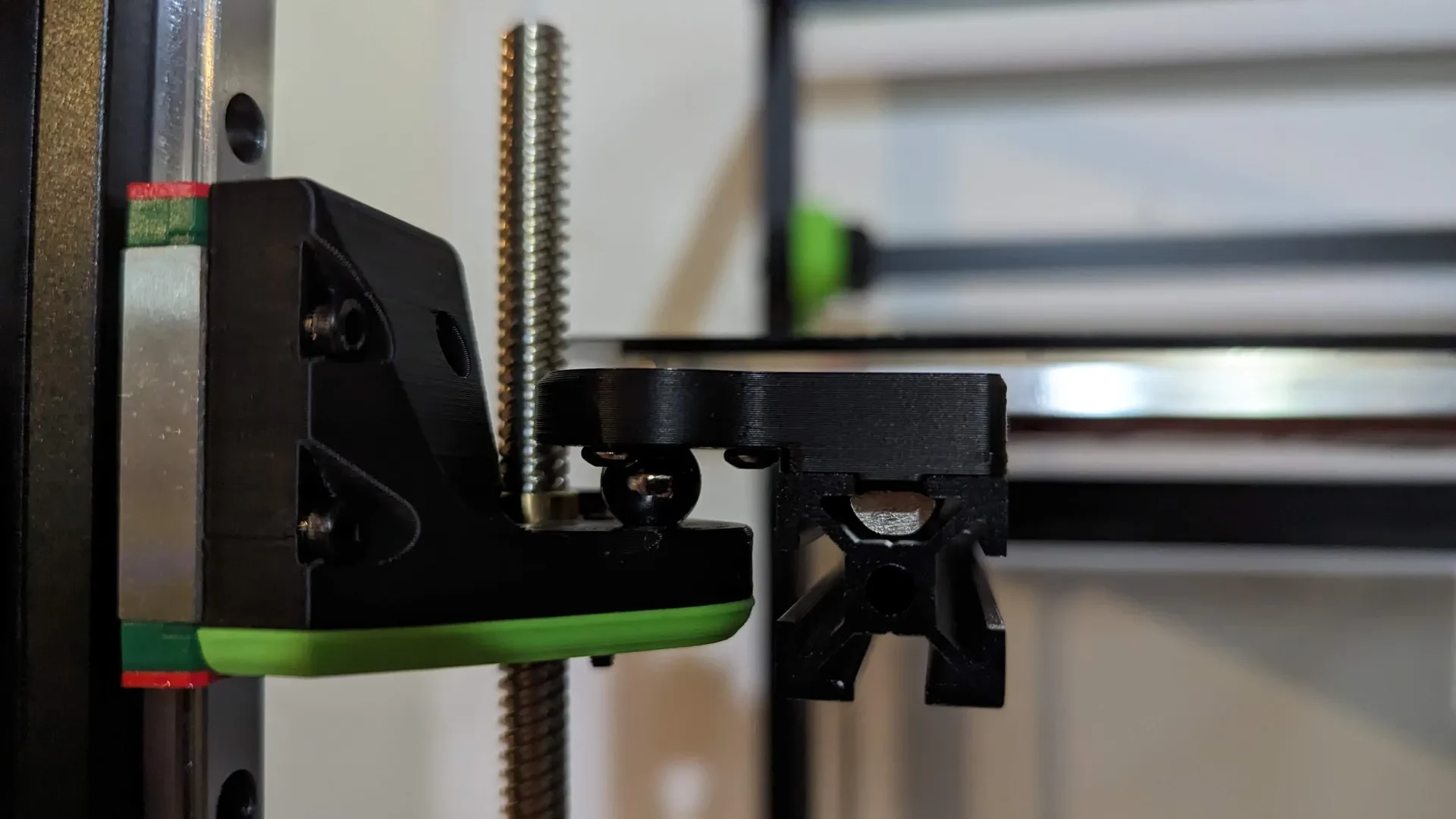

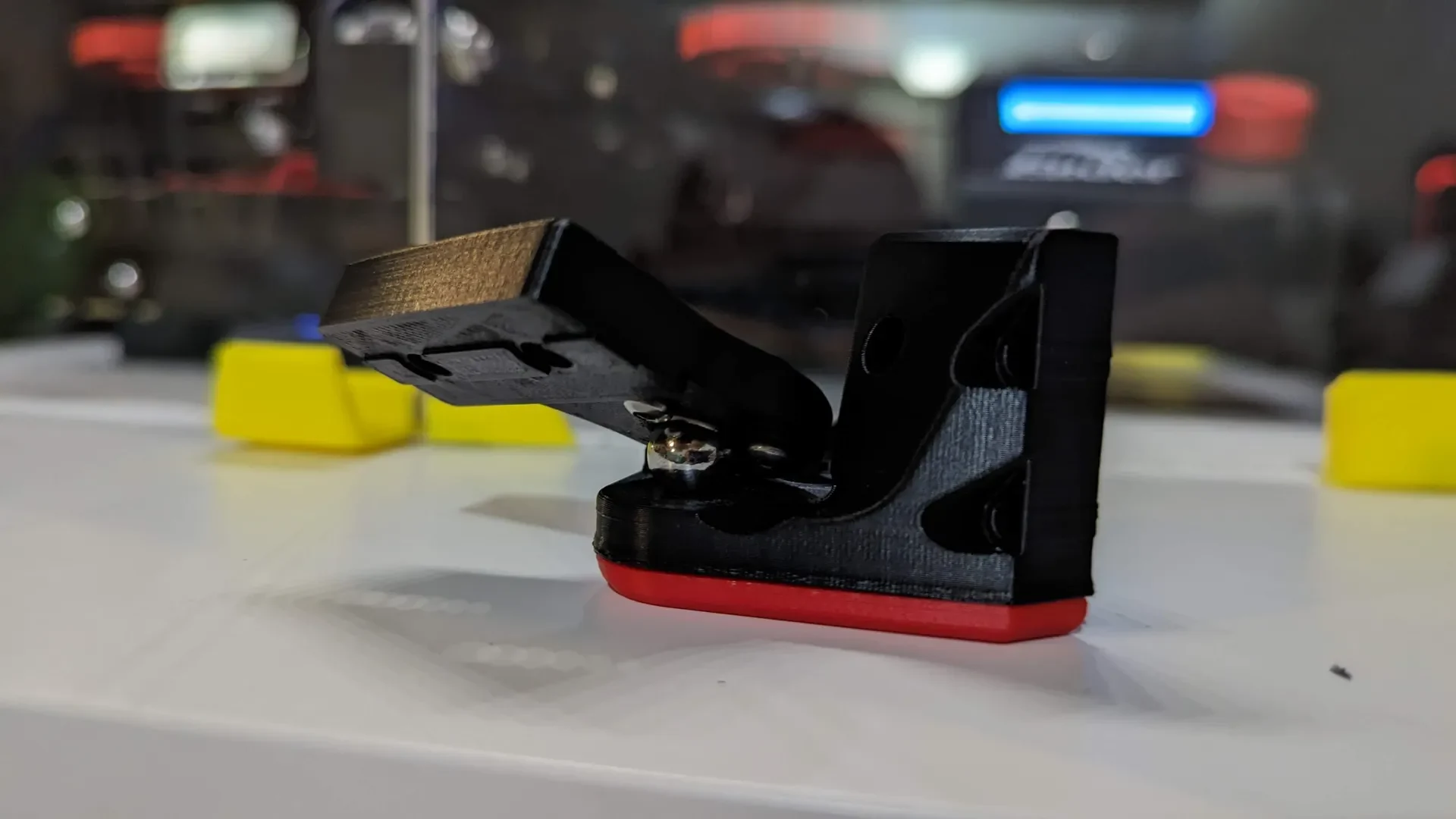

После этого установите 3 стальных шарика в каретки с помощью винтов M4 диаметром 12 мм. (Смотрите на картинки: шарики должны быть обращены вверх)

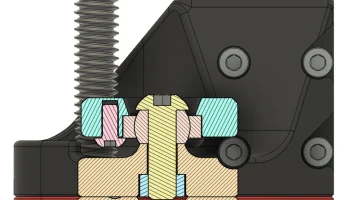

Наконец, используя тот же BHCS M3x6 мм, как указано в руководстве, установите магниты в места, где должны располагаться подшипники. Обратите внимание, что потайная сторона должна быть обращена вниз.
Примечания
Пожалуйста, прочитайте и перечитайте предупреждение, размещенное выше. Я забыл об этом и когда первый раз перевернул принтер для работы в отсек электроники, станина упала на нижнюю панель. Могло быть гораздо хуже!
Обновления
31 января 2024 г.: Я добавил файлы F3D и STEP по просьбе других, а также добавил заднюю Z-каретку с 2 отверстиями для других кабельных цепей.
