Магнит для посудомоечной машины Cat......
ЭТО РЕМИКС ОБЪЕКТА THINGIVERSE:
https://www.thingiverse.com/thing:2806288

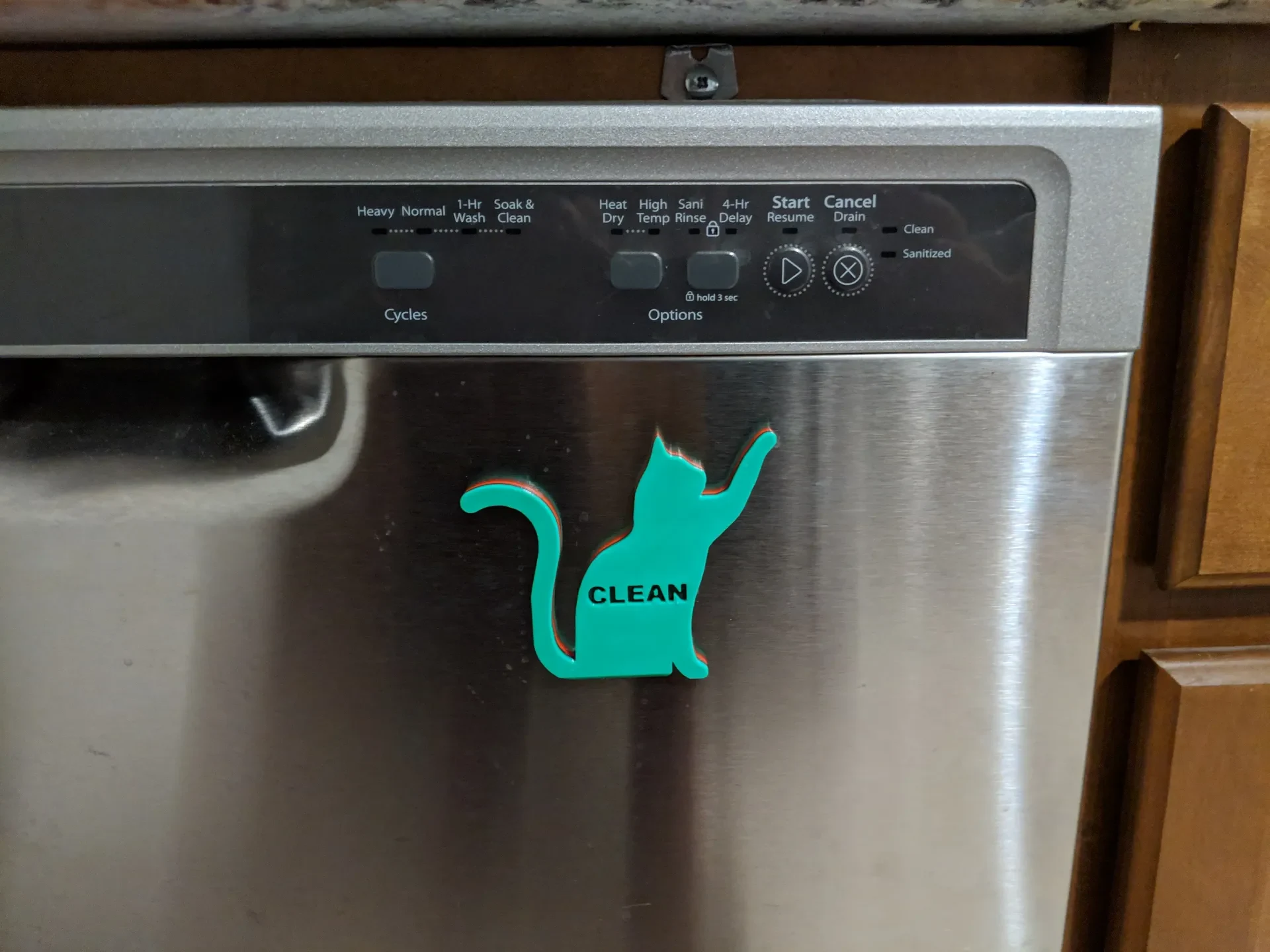

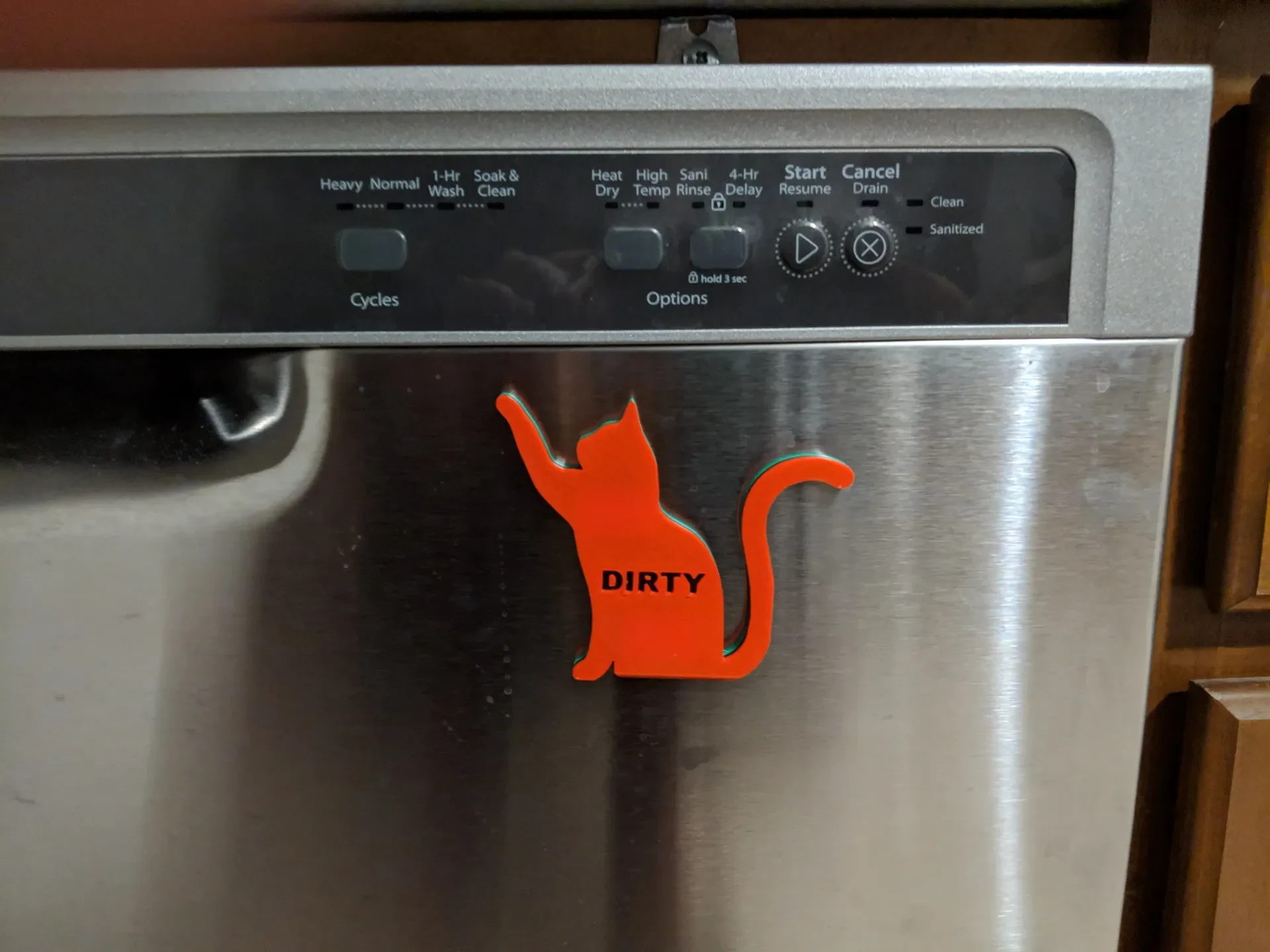

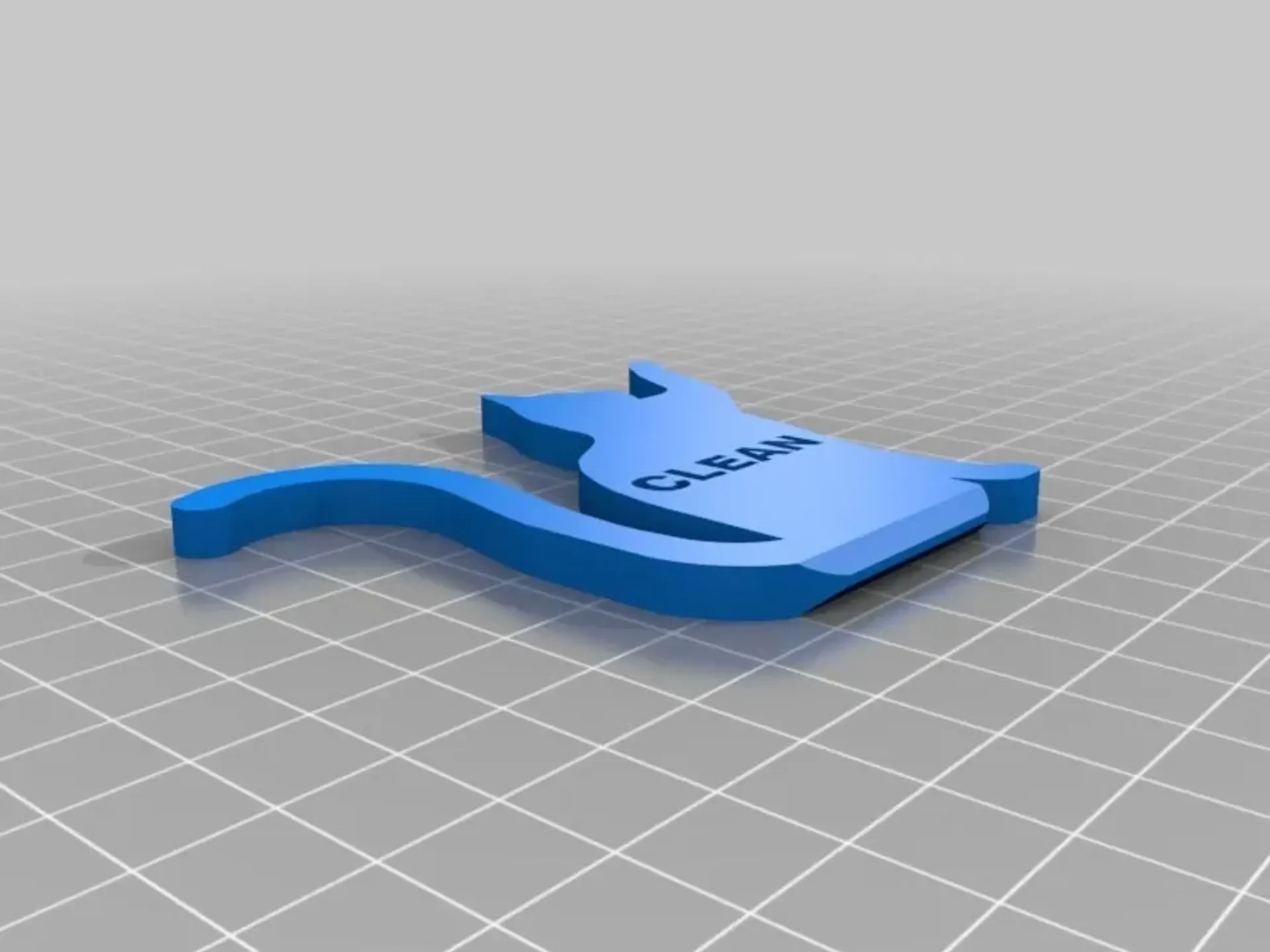

Моя жена хотела магнитный индикатор чистоты/грязности для посудомоечной машины. Мы оба любим кошек, поэтому я поискал на Thingiverse силуэты кошек. Я нашел проекты @wslab, и моя жена выбрала Black Cat 10. Я скачал .stl и смог взломать его в FreeCAD (по сути, нарисовал его в эскизе) до экструзии толщиной 5 мм, текстовые строки «ЧИСТЫЙ» и «ГРЯЗНЫЙ» (с использованием Arial Black) вырезали 2 мм спереди и сзади, а внутри сделали две пустоты для магнитов. Я использовал магниты размером 15 x 6,5 x 3 мм, которые я купил на Amazon здесь (не партнерская ссылка): https://www.amazon.com/gp/product/B077BWCC8D/ref=ppx\_yo\_dt\_b\_asin\_title\_o07\_s00?ie=UTF8&psc=1 Любой магнит тех же размеров должен работать. Я добавил фаску на нижнем крае, чтобы облегчить захват при снятии магнита, но без ногтей это, похоже, не работает должным образом.

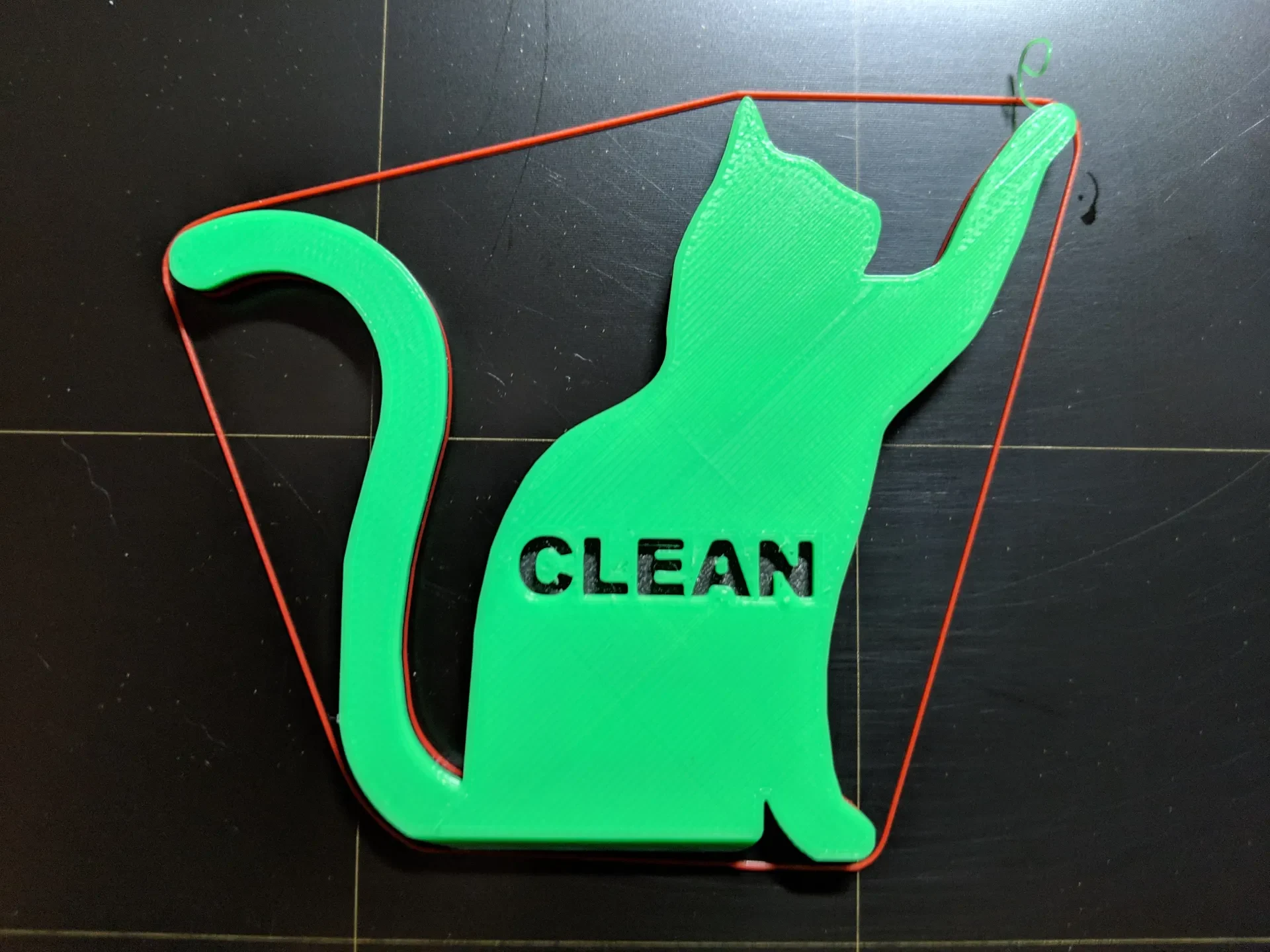

Я нарезал его в Slic3r PE v 1.42.0 beta1 с толщиной слоя 0,2 мм. Цвет нити меняется через 2 мм и 3 мм. Нижняя нить была Hatchbox Red, средняя — Prusament Galaxy Black (моя единственная черная на данный момент), а верхняя — Hatchbox Green. Я закодировал паузу, чтобы вставить магниты перед слоем 4,2 мм с помощью прошивки Slic3r Custom. Я включил проект Slic3r (файл 3mf), который использовал. Текущая стабильная версия Slic3r PE 1.41.3 загрузит файл проекта, включая gcode запуска пользовательского слоя для магнитной вставки, но потеряет изменения нити.
Я распечатал это на своем оригинальном Prusa i3 MK3S с прошивкой 3.7.0-RC1. Фотографии и видео, сделанные во время печати, находятся в этом фотоальбоме Google:
https://photos.app.goo.gl/fMW4xSKwLbmfoGNk6
Пока PrusaPrinters не поддерживает формат файлов FreeCAD, вам придется перейти на Thingiverse, чтобы получить файл FreeCAD здесь:
https://www.thingiverse.com/thing:3532256/files
На данный момент весь импорт PrusaPrinters из формата файла .FCStd представляет собой миниатюрное изображение.
Я не могу загрузить сюда g-коды из-за M400, который я использую в g-коде печати с паузой. Не знаю почему (M400 просто делает паузу, пока буфер печати не опустеет), но, похоже, сработал вредоносный фильтр gcode.
18 октября 2019 г. — добавлен файл STEP, чтобы упростить создание ремиксов за пределами FreeCAD, и обновлен файл .3mf для PrusaSlicer v2.1.0. Также добавлена версия, в которой слова по обе стороны смещены друг от друга, чтобы обеспечить более качественную печать при использовании прозрачного среднего цвета.
Распечатать инструкции
Лицензия: Creative Commons — Категория с указанием авторства: Настройки печати для кухни и столовой
Производитель принтера: Prusa
Принтер: И3 МК3С
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2
Заполнение: 20% гироид
Нить накаливания: несколько PLA, несколько
Примечания:
Добавлен пользовательский gcode перед слоем:
{если Layer_z==4.20}; Пауза, чтобы вставить магниты
М400; дождаться, пока буфер движения опустеет
М300; звуковой сигнал
М104 С0; Выключите нагреватель экструдера, чтобы избежать чрезмерного вытекания жидкости.
; фрагмент кода оригинального форума Prusa joantabb здесь: https://forum.prusaprinters.org/forum/original-prusa-i3-mk2-s-others-archive/pause-print-in-gcode/#post-125758
G1 X10.000 Y200.000 E0; положение парковки ПОЛУЧИТЕ ПРУСУ, ЧТОБЫ ВЫСЫНИТЬ ЯЗЫК! (отредактировано для изменения координаты Y)
М400; подожди, пока кровать перестанет двигаться
М300; снова подать звуковой сигнал
М84; отключить моторы (может не понадобиться)
М0; остановка пользователя
G28 Х Y; Верхние оси X и Y (только), чтобы исправить случайное перемещение стола или экструдера (предполагается, что Z не переместилась, поскольку эту ось сложнее переместить вручную).
M109 S[температура]; возврат сопла к температуре печати
{конец}
