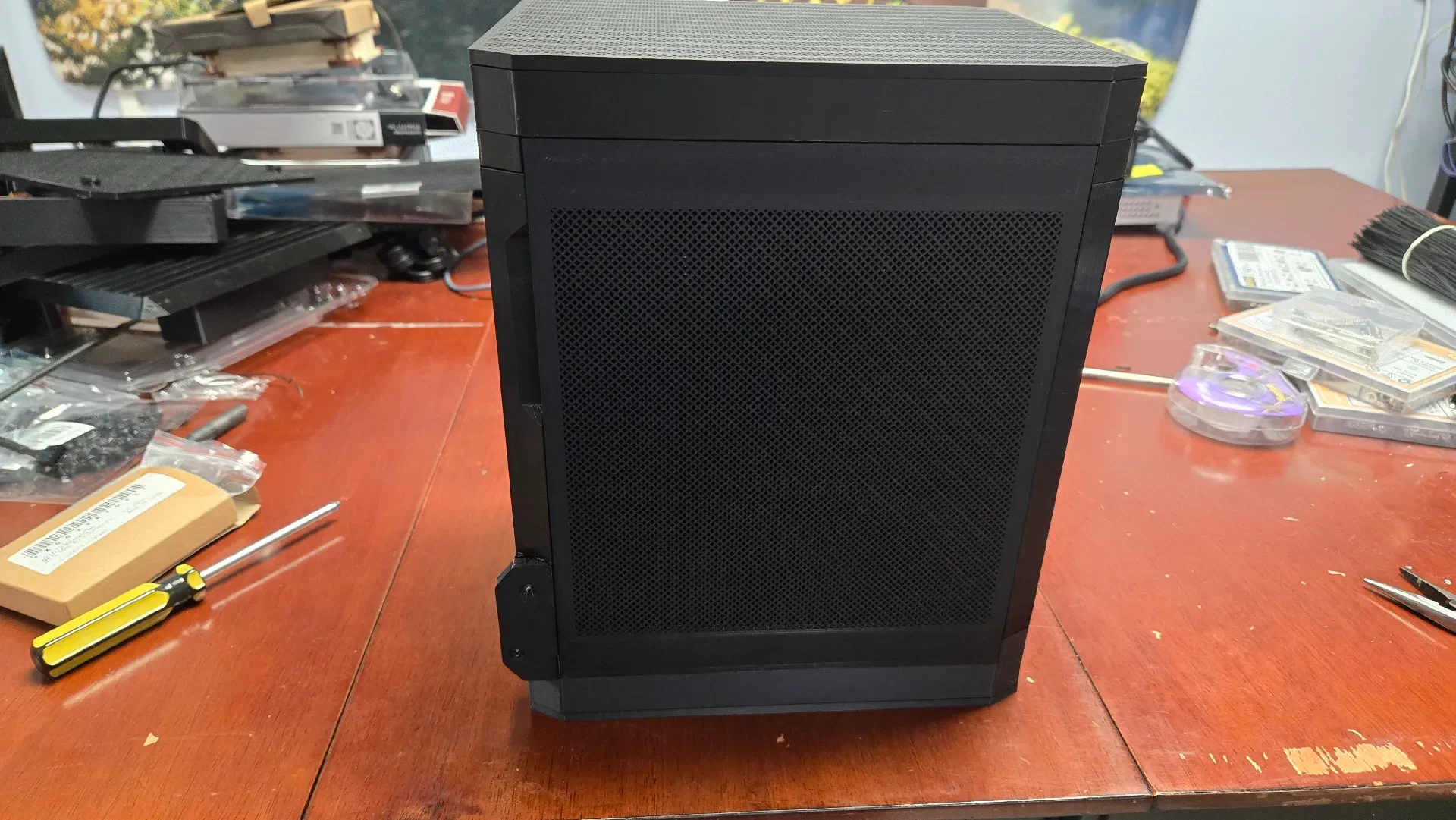

Магнитные отверстия MASS NAS для верхней части......
Прежде всего, исходные файлы, из которых я их получил, доступны в БЕСПЛАТНОЙ версии проекта MASS NAS.

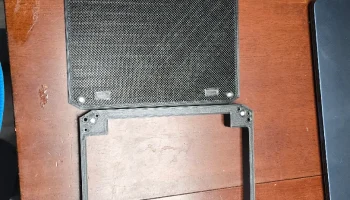

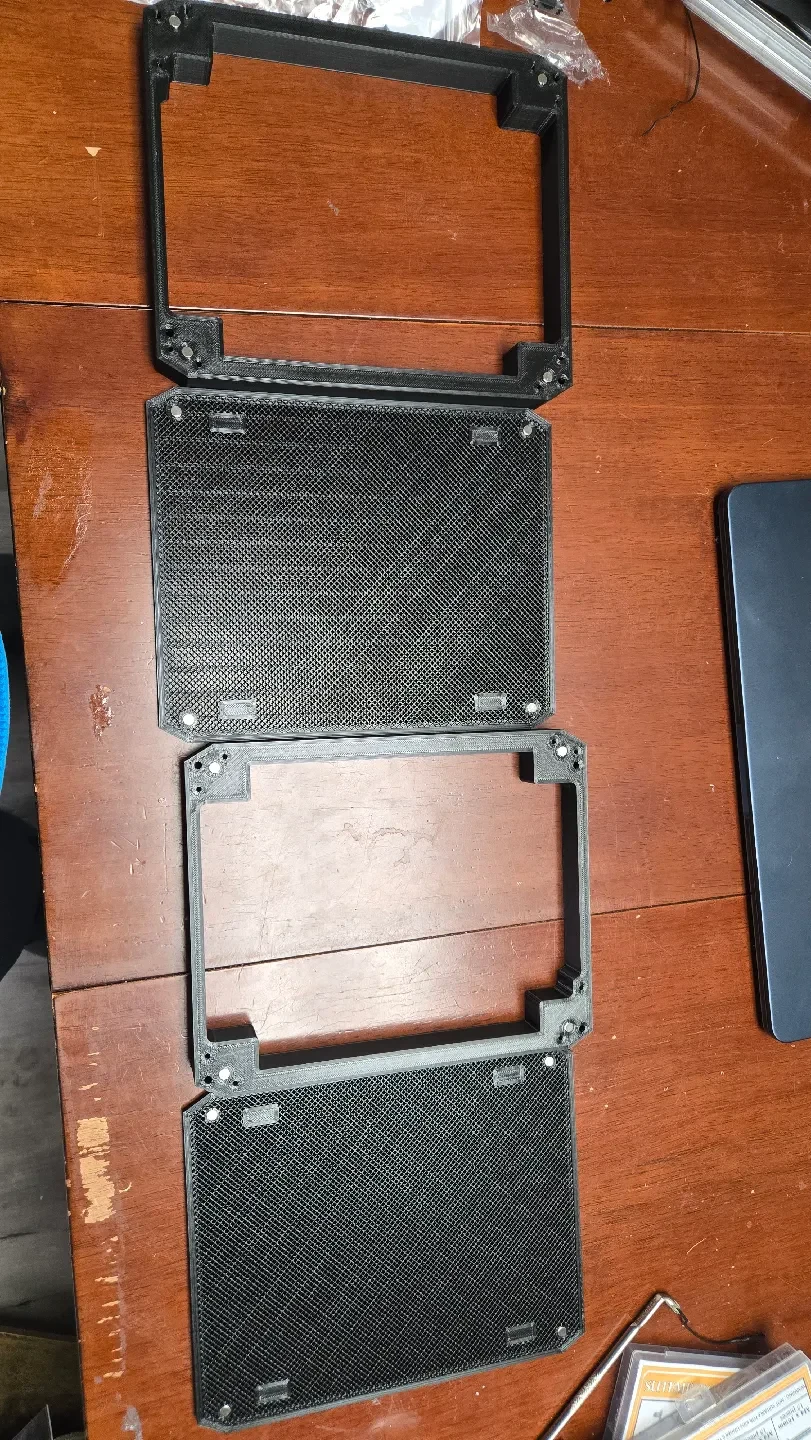

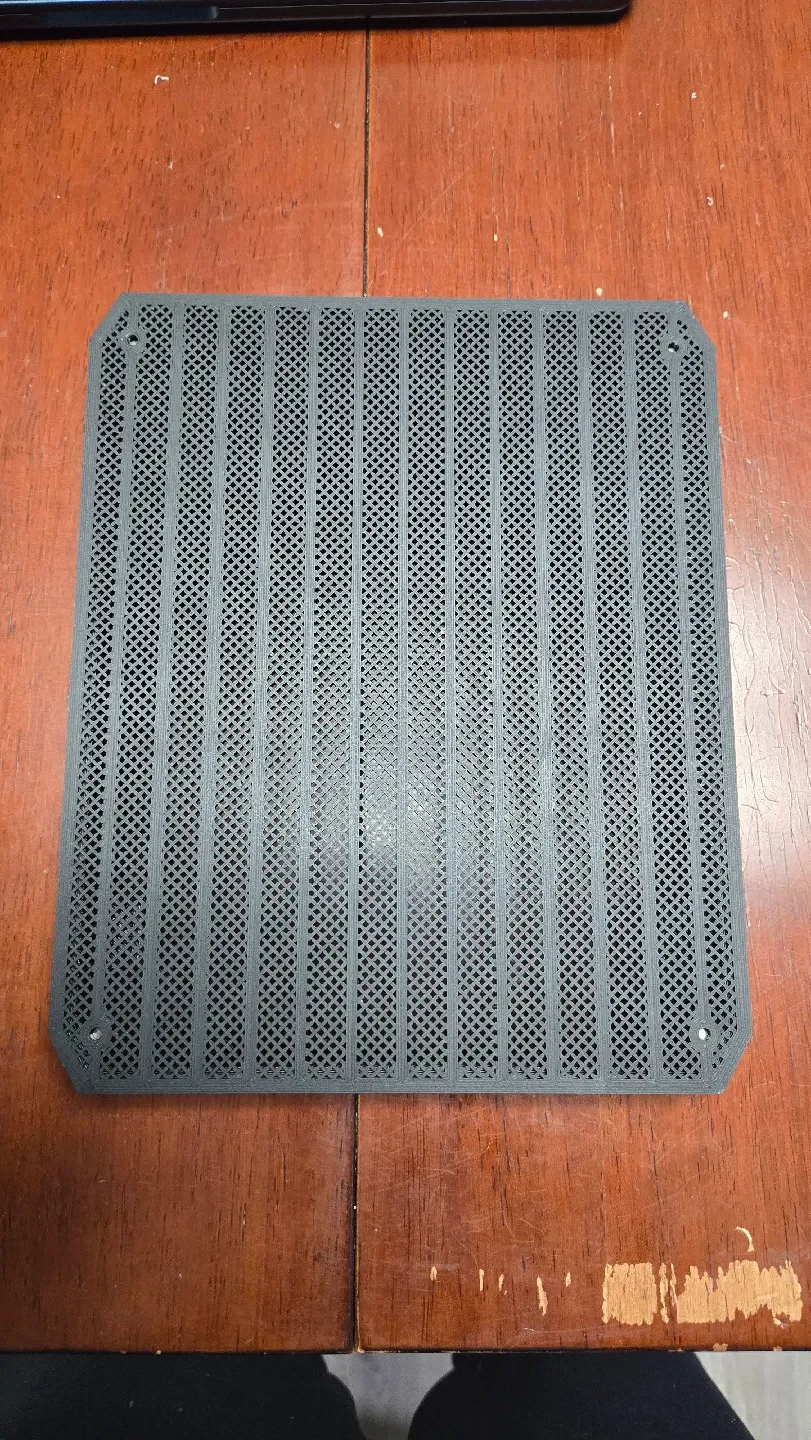

Я импортировал (4) модели в Onshape и внес некоторые изменения, чтобы можно было вставлять небольшие неодимовые магниты и использовать их для «удержания» верхней части и устройства. Оригинальная конструкция делает неудобным снятие верха с помощью винтов.

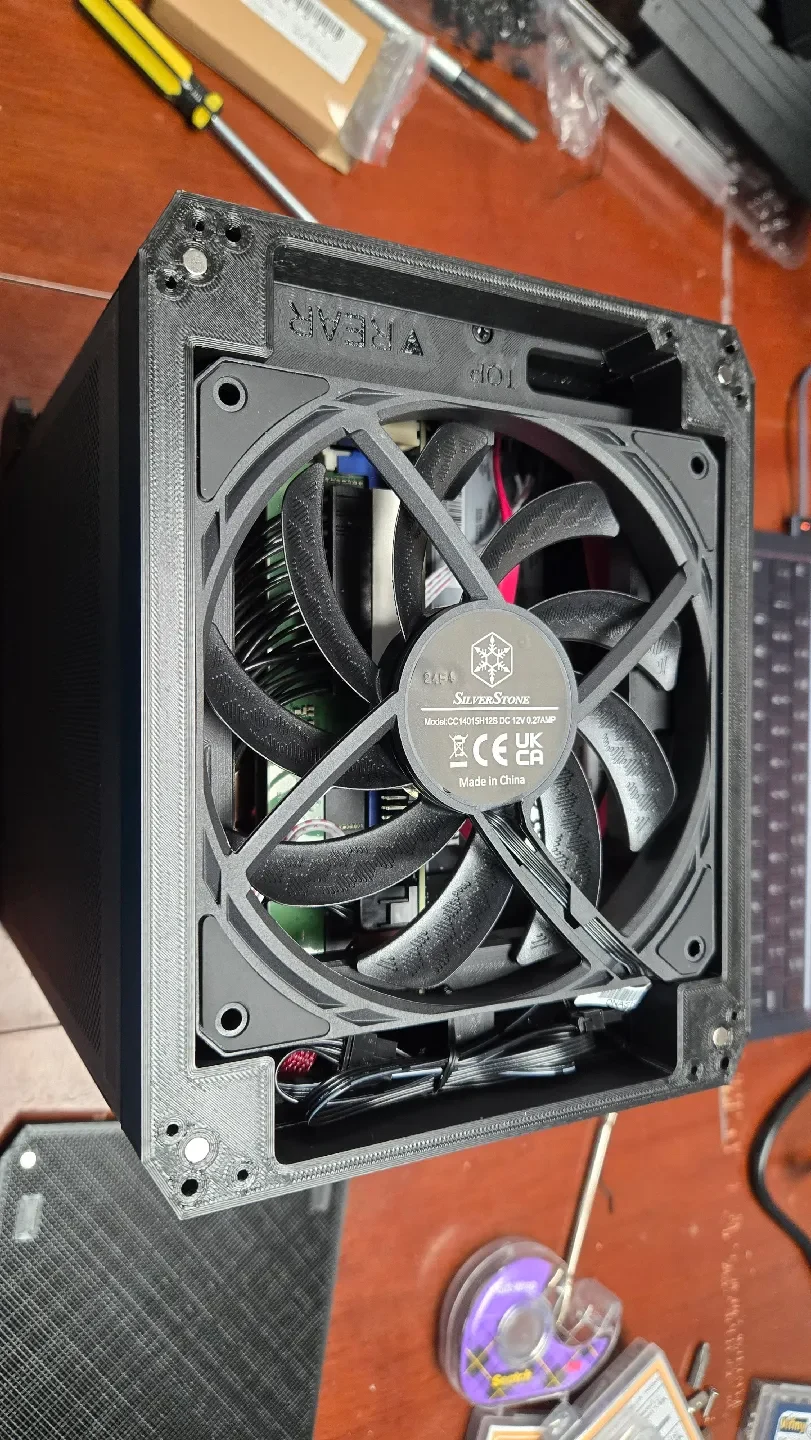

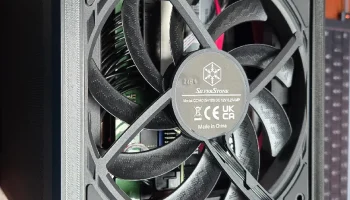

Я также уменьшил размеры оригинальных адаптеров, чтобы обеспечить эффективное использование пространства 15-мм вентиляторами. Эти уменьшенные размеры особенно выгодны Silverstone Air Slimmer и Noctua NF-A12x15. Обратите внимание: при использовании деталей уменьшенного размера (15 мм) я использовал винты M3x16 мм вместо штатных M3x20 мм.
Я использовал следующие магниты: https://www.amazon.com/dp/B0BLSLZ8JN?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1.
Точнее 5х2 мм. При установке магнитов убедитесь, что соблюдена полярность.
Отверстия, которые я сделал в блоках для этого, двусторонние. Нижнее отверстие шире, глубина 4,95 x 2 мм. Вы можете с некоторым усилием вставить магниты в отверстия, используя плоский круглый инструмент (или квадрат). Будьте особенно осторожны при установке со стороны HAT, так как устройство не очень глубокое, и применение чрезмерной силы может привести к повреждению сетки. Кроме того, при установке магнитов убедитесь, что они находятся «заподлицо» с поверхностью отверстия. Иногда вы можете слишком сильно нажать на конец HAT и слишком сильно углубить его, что ухудшит эффект удержания магнетизма. Конец адаптера FAN может потребовать немного большего усилия, но в конечном итоге войдет.
Верхние отверстия меньше (3 мм) и предназначены для облегчения снятия магнитов при желании. Просто нажмите небольшой инструмент (максимальный диаметр 2 мм), и магниты выскочат.
Инструкции по печати см. в оригинальных инструкциях MASS NAS. НЕ рекомендуется использовать профили скорости, поскольку отверстия магнитов должны быть идеальными, без мусора и артефактов.
Хотя это работает и для нижней части (универсальное применение), основание может относительно легко соскользнуть с магнитов, поскольку он�� не очень прочно удерживается. Честно говоря, серверы/NAS перемещаются нечасто, поэтому я считаю это меньшей проблемой.
Файлы САПР ниже:
Адаптер для вентилятора 120 мм, 3 мф
https://cad.onshape.com/documents/137e375793bade93db87e8b5/w/ce7452e5e699c6771ca0361f/e/1f2ec894c6dc6af118a0c5d0
Магнитные отверстия для вентилятора глубиной 25 мм, 3 мф
https://cad.onshape.com/documents/0c366eff01165b1c6709ab04/w/eda49ac09bf780e984217e29/e/338fec3581dbb38c413df4f7
ШЛЯПА — Простые магнитные отверстия.3мф
https://cad.onshape.com/documents/4f75b62fbfb768a65a92393c/w/37b90533ee96f0ca35b6e98d/e/3cac0d2aa013451ae2ed22ad
Магнитные отверстия для вентилятора глубиной 15 мм.3 мф
https://cad.onshape.com/documents/628575262e52667711a51313/w/b4026dbe890fd437c8ad3518/e/3442a17f210ed265f44a5a47
