Блок датчиков ESP32
«Коробка», напечатанная на 3D-принтере, представляет собой отдельные стороны коробки, которые соединяются болтами/винтами, чтобы не только облегчить печать, но и позволить легко собрать датчик и компоненты ESP32 внутри «коробки».
«Скрепление болтами» осуществляется путем создания шестигранных отверстий в парах точек крепления на одной стороне каждой из сторон основной коробки, в которые можно «втянуть» гайки M3 и зацепить винты M3 с полукруглой головкой.
Более подробная информация об этом проекте находится по этой ссылке.
Программное обеспечение для ESP32 было разработано на C/C++ с использованием Arduino IDE и со временем будет опубликовано на GitHub.
Все компоненты, напечатанные на 3D-принтере, используют PLA толщиной 1,75 мм и высотой слоя 0,15 мм. Детали печати для каждого компонента, произведенного на i3 Mk3, показаны в таблице ниже.
Обновления: добавлена альтернативная версия боковой стенки с отверстиями для разъемов, позволяющая установить устройство чте��ия SD-карт, а также исправлена верхняя часть (ESP32mk_case_top02_rotx180.stl заменена на ESP32mk_case_top03_rotx180.stl), поскольку верхняя часть встроенного номера версии не позволяла боковой стенке «плотно» прилегать.
имя/описание файла компонента требует поддержки (Да/Нет) поля (мм) нить
длина (м) время печати
(и3 Мк3)

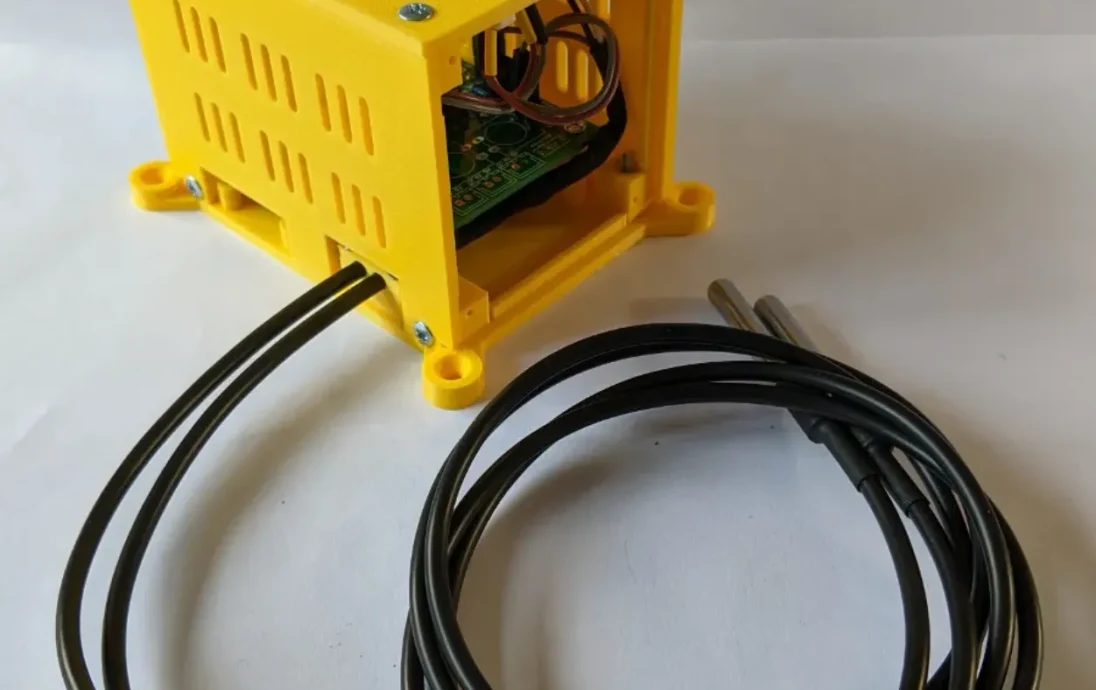

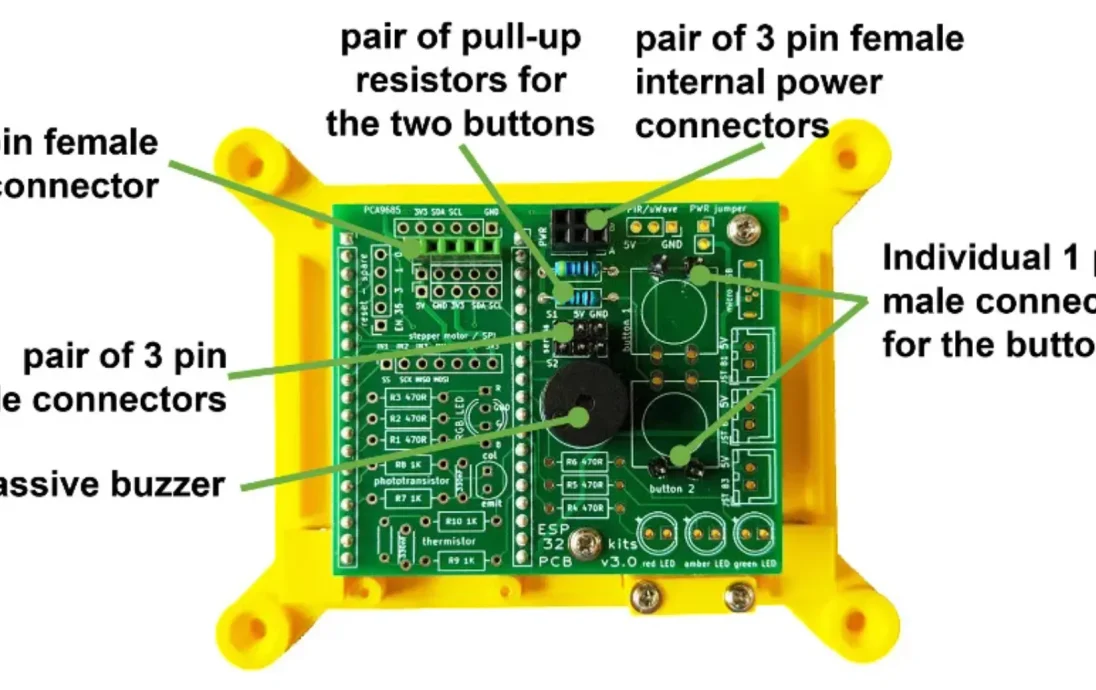

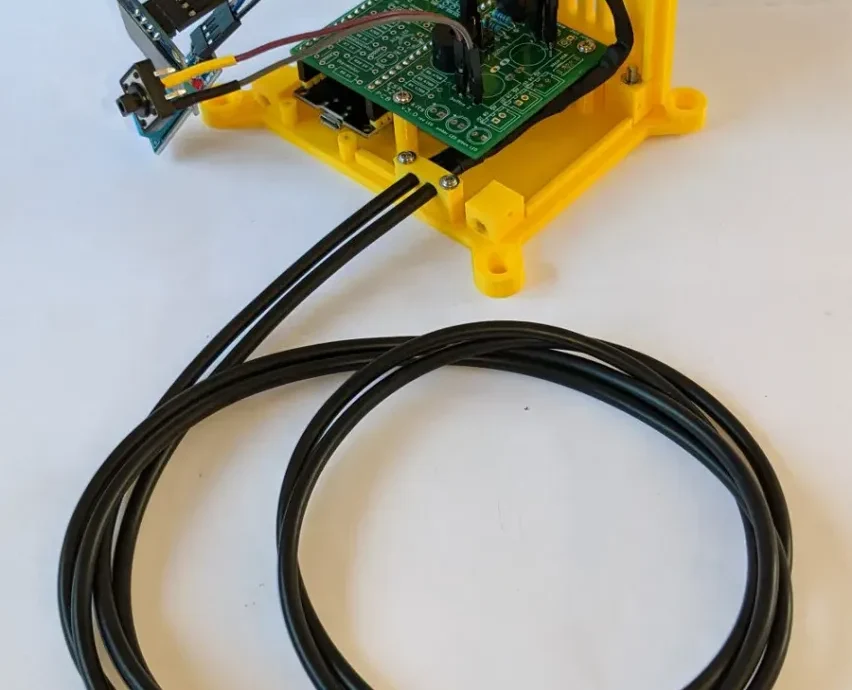

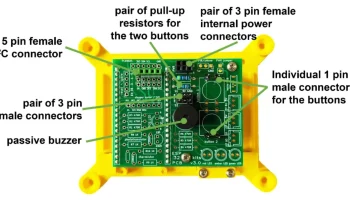

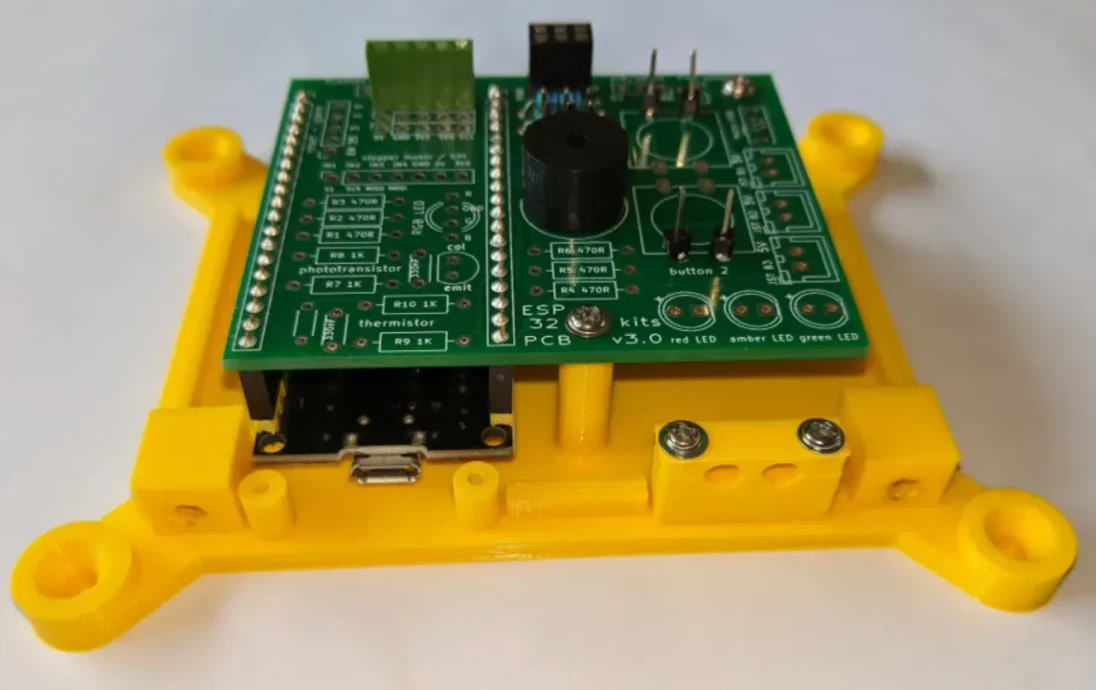

ESP32mk_case_base01_repaired.stl — основание «коробочка» с точками к��епления печатной платы ESP32 Maker Kit, ушками для крепления собранного короба к стене/другой поверхности, а также кабельными зажимами для силового кабеля ESP32 и пары датчиков DS18B20 (типа в металлической трубке). Н 0 7.32 2ч 35м
ESP32mk_case_2nd_wall01.stl — боковая стенка без отверстий для кабеля, крепится болтами к основанию «коробки». Н 0 5.33 1ч 49м

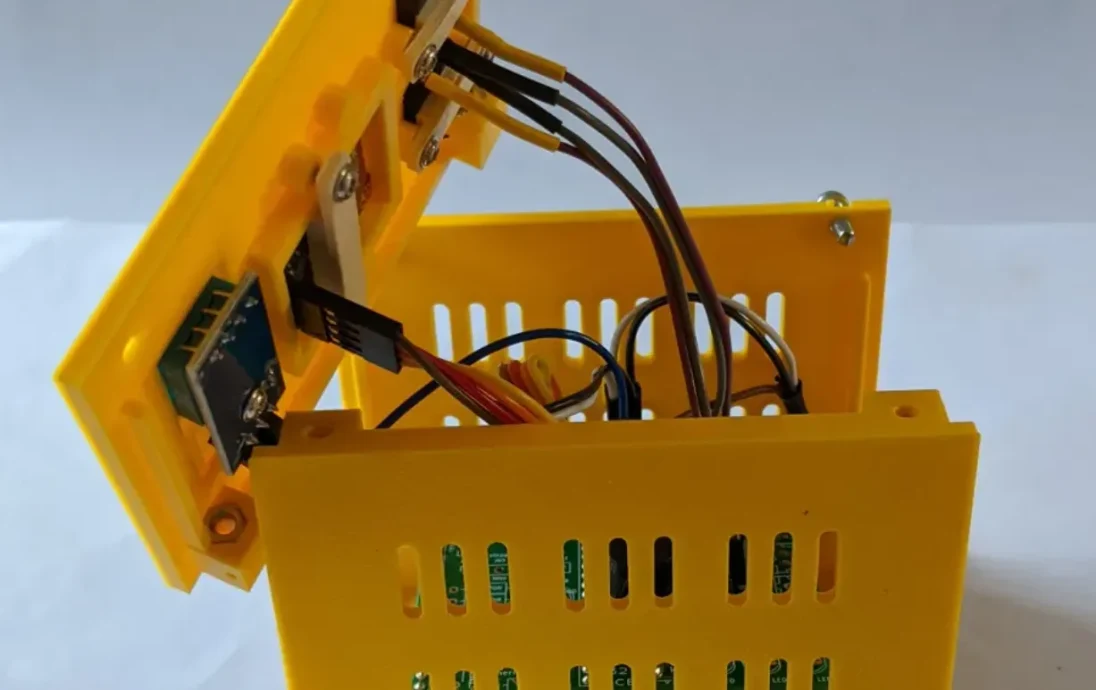

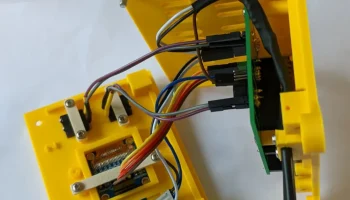

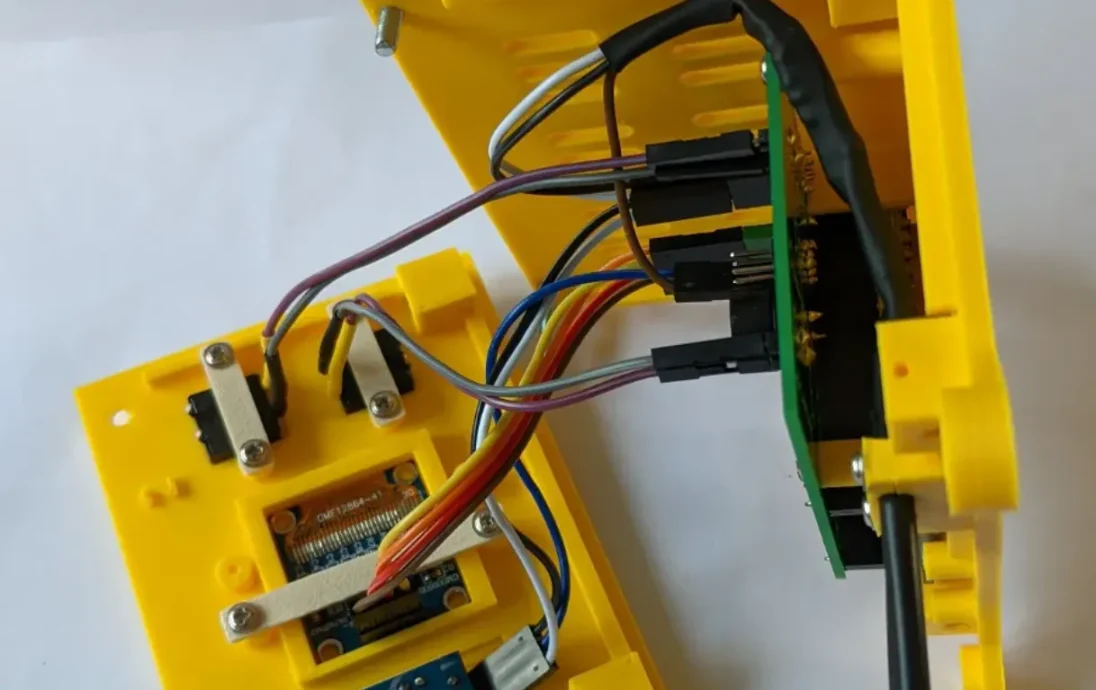

ESP32mk_case_top03_rotx180.stl — верхняя часть «коробки» с отверстиями и точками крепления для датчика температуры + влажности DHT11, пары тактильных кнопок и OLED-экрана 128х64, крепящегося к двум боковым стенкам. Н 0 6.29 2ч 5м

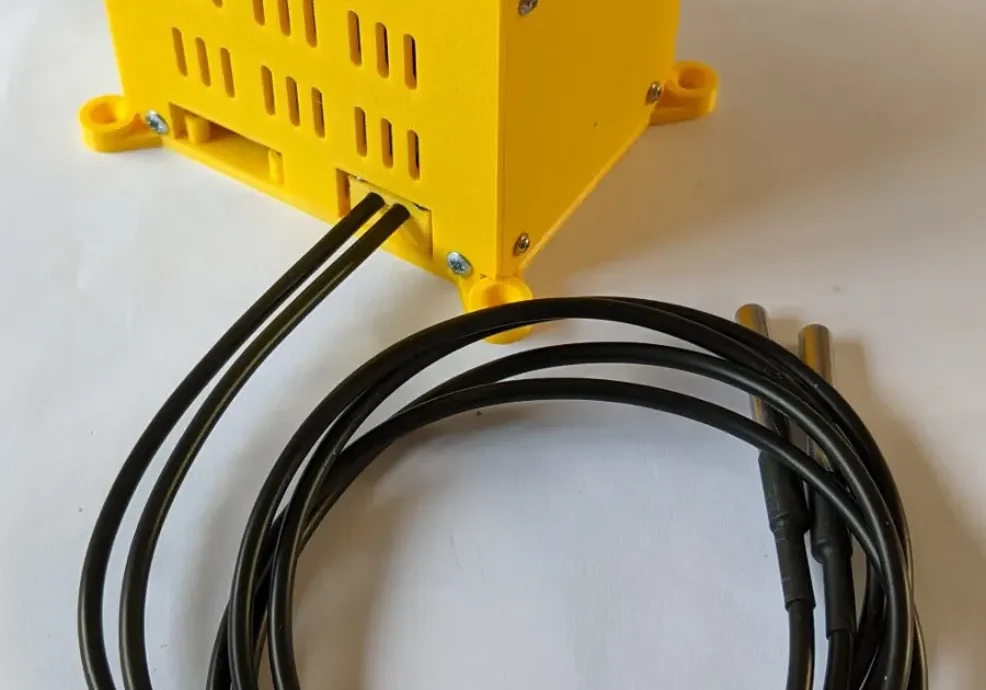

ESP32mk_case_conn_wall01.stl — боковая стенка с отверстиями для кабеля питания ESP32 и пары датчиков температуры DS18B20, крепящихся болтами к основанию «коробки». Н 0 5.16 1ч 51м
ESP32mk_case_conn+SD_wall01.stl — альтернативный вариант боковой стенки с отверстиями для кабеля питания ESP32 и пары датчиков температуры DS18B20, имеющий крепление для небольшого устройства чтения карт SD Y 0 5.58 2ч 8м
ESP32mk_insert_walls_01+02.stl — пара стенок-вставок, завершающих 6 сторон коробки. Привинчены к точкам крепления основания, верхней части и двух основных сторон с помощью саморезов M2 длиной 6 мм. Н 0 6.29 1ч 30м
ESP32mk_cable_clamps01.stl — зажимные планки для кабелей с использованием саморезов М2 длиной 6 мм. Н 0 0,22 8м
btn04x2+OLED_clamp06.stl — зажимные планки для двух кнопок и один зажим для OLED (предусмотрено две точки крепления, но нужна только одна) N 0 0,5 17м
