Крепление датчика AnkerMake M5

Это простой способ установить датчик температуры/влажности поверх AnkerMake M5; Мне надоело, что я просто сидел перед принтером. Мой дизайн был вдохновлен этим, но, к сожалению, он специфичен для ThermoPro TP50, а у меня есть TP49… Поскольку большинство (если не все) моделей ThermoPro (и, как я полагаю, других брендов) имеют магнит сзади, и поскольку мне не терпелось спроектировать что-нибудь с магнитом, я решил, что это будет более гибкий способ справиться с ситуацией (даже если я испортил работу с клеем #стыдно). Я также хотел использовать немного «потерянного пространства» над колонной оси Z и оставить больше места над перекладиной для других аксессуаров.

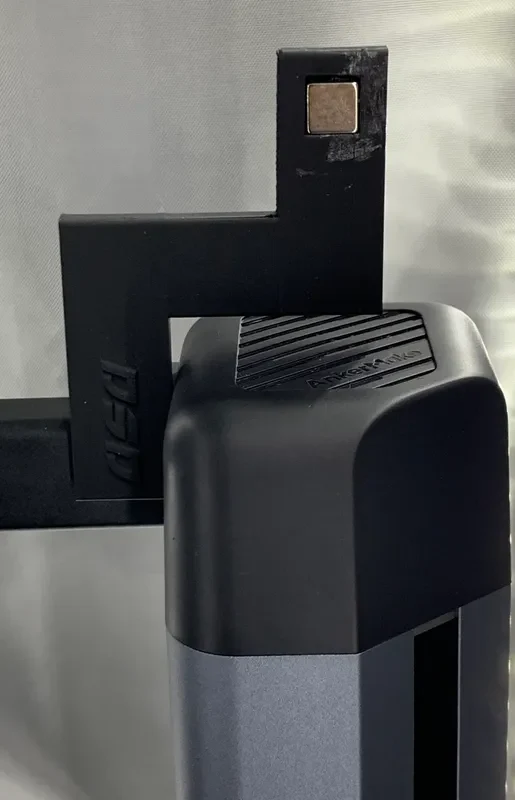

Используемый магнит представляет собой редкоземельный магнит размером 10x10x3 мм и обеспечивает достаточную поддержку для моего датчика, который весит 58 г. Другие модели, такие как TP50, тяжелее — 77 г, но я считаю, что магнит должен быть достаточно сильным и для них.

Есть три разных размера:

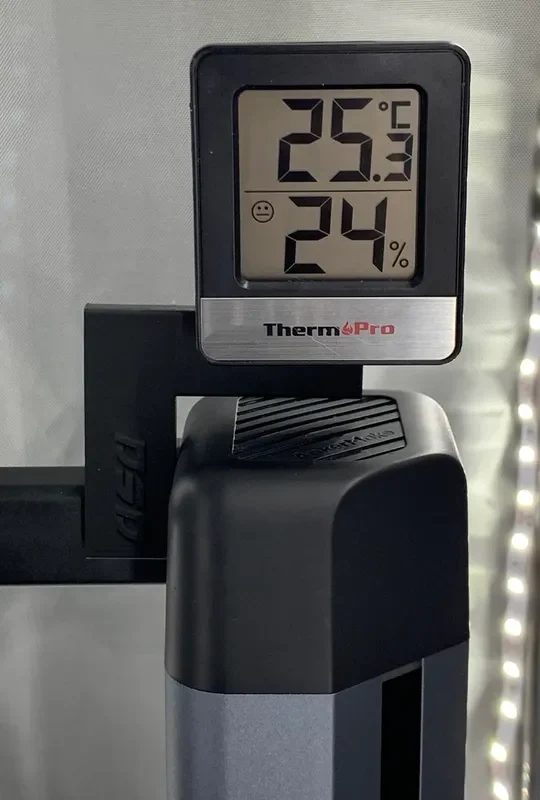

Маленькая модель показана на фото и подходит для моделей с расстоянием до 38 мм/1,5 дюйма между центром магнита и нижней частью корпуса датчика (TP49, TP157, TP357).
Носитель должен подходить для диаметра до 64 мм/2,5 дюйма (TP50).
Большой размер должен подходить для размеров до 90 мм/3,75 дюйма (TP53, TP55).

Вся эта информация основана на том, что я смог найти в Интернете, поскольку у меня есть только TP49; если у вас другая модель, сообщите мне, как она работает, и я обновлю этот текст (и/или попытаюсь скорректировать дизайн, если это возможно).

Обратите внимание, что я не распечатывал и не тестировал среднюю и большую версии, но они идентичны маленькой, только с более высокой подставкой.

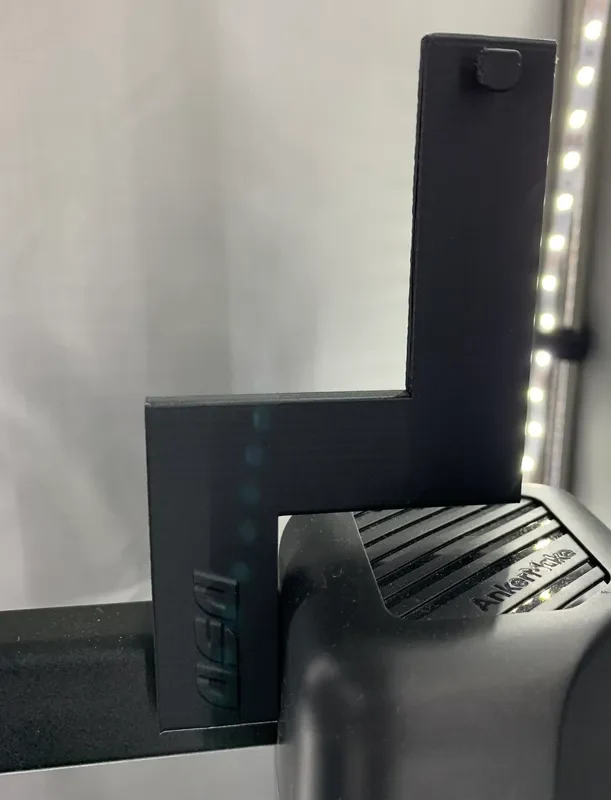

Обновление от 09 мая 2023 г.: добавлены средние и большие модели, в которых вместо магнита используется прищепка. Как оказалось, магнит достаточно силен, чтобы удерживать датчик, но не для того, чтобы держать его прямо; мой часто оказывался кривым. Кто-то также обратил мое внимание на то, что TP55 имеет двойные магниты сзади, что не очень хорошо сочетается с этой конструкцией. Поскольку большинство датчиков, похоже, также имеют отверстие для подвешивания сзади, я заменил отверстие для магнита небольшим штифтом, который (надеюсь) подойдет для большинства моделей датчиков.
