Магнитный аксессуар Edge Pro - выдвижной...

Это выдвижной магнит для вашей системы заточки Edge Pro Apex.

Магнитный аксессуар может быть

Части:

1 х неодимовый магнит размером 20x20x10 мм.

1 х M4 латунная вставка

1 винт с накатанной головкой M4 (длина 10 мм) или обычный винт (он используется в качестве ручки для втягивания магнитного аксессуара и его обратного поднятия при необходимости.)

Шаги:

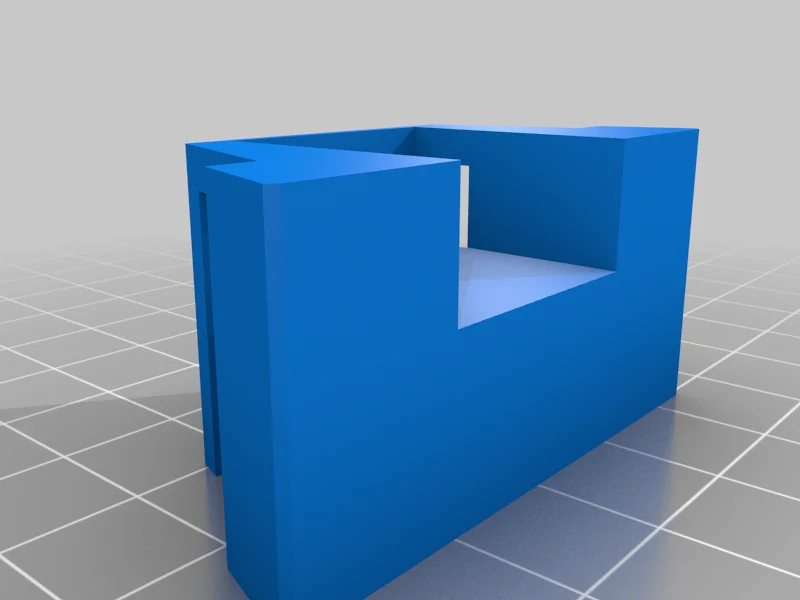

1- Распечатайте деталь.

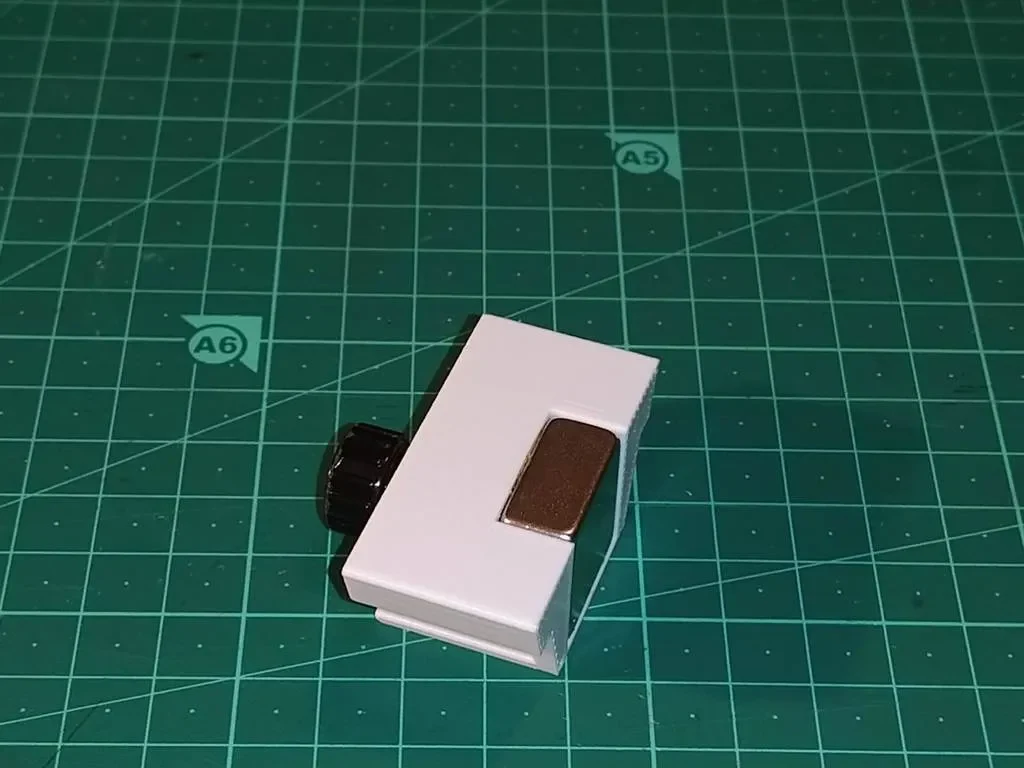

2- Эпоксидной смолой приклейте магнит в паз напечатанной детали.

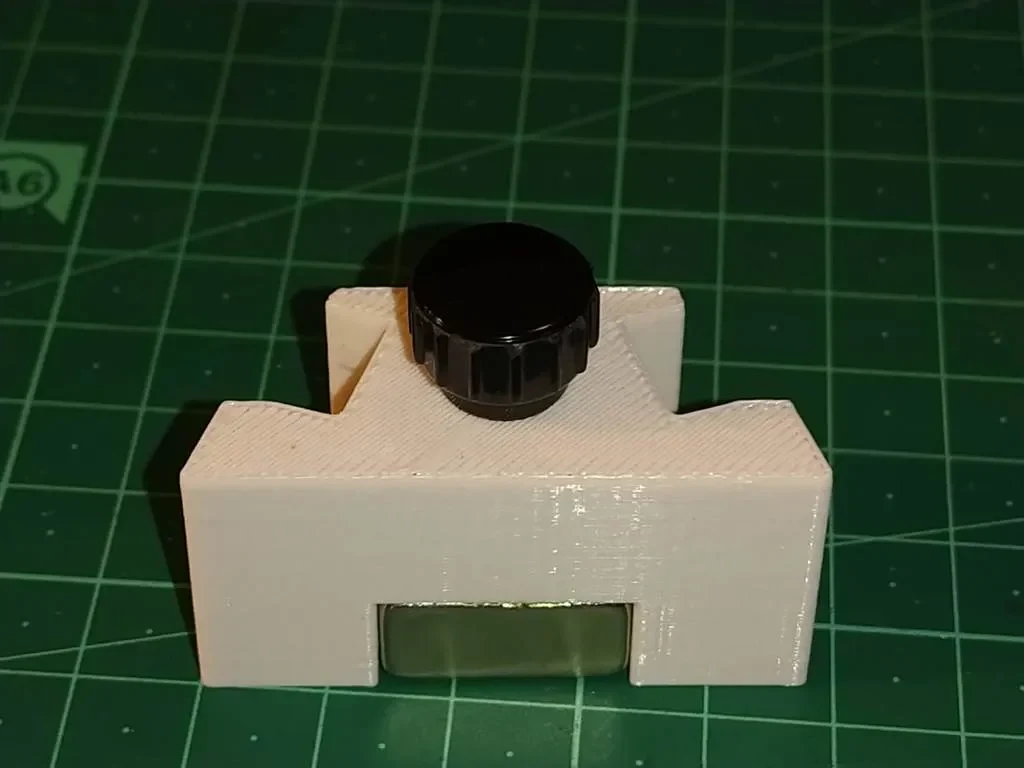

3- Вплавьте латунную вставку M4 в отверстие и вставьте винт с накатанной головкой M4/винт M4.

4- Снимите винты, гайки и шайбы с ножек Edge Pro Apex.

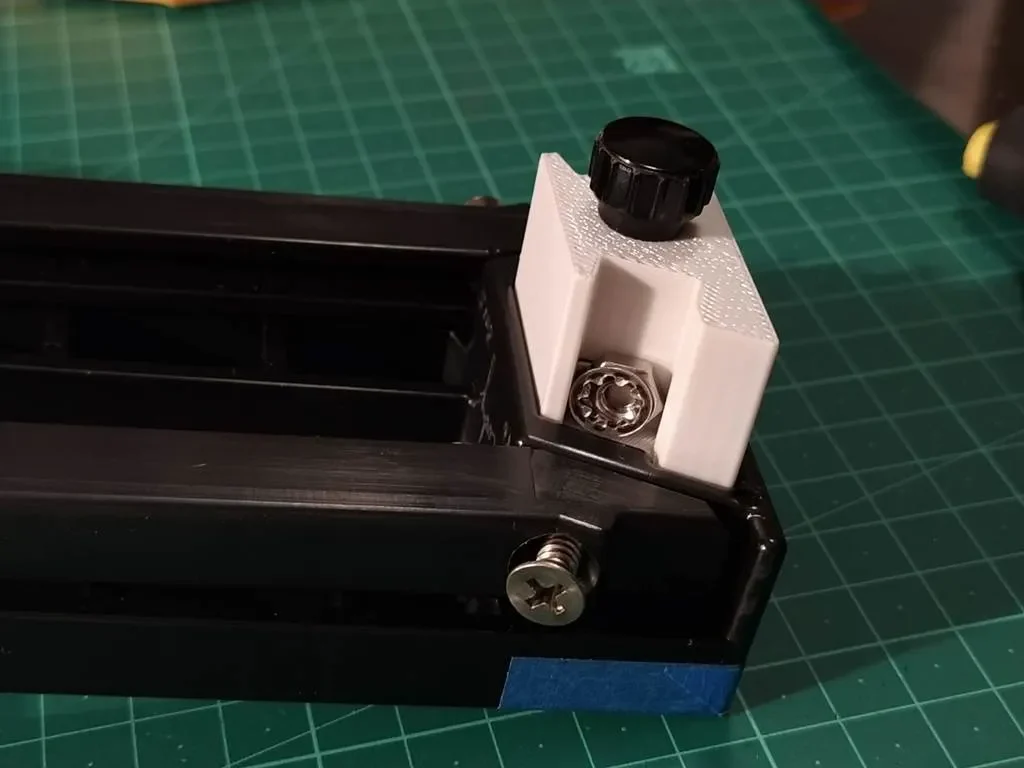

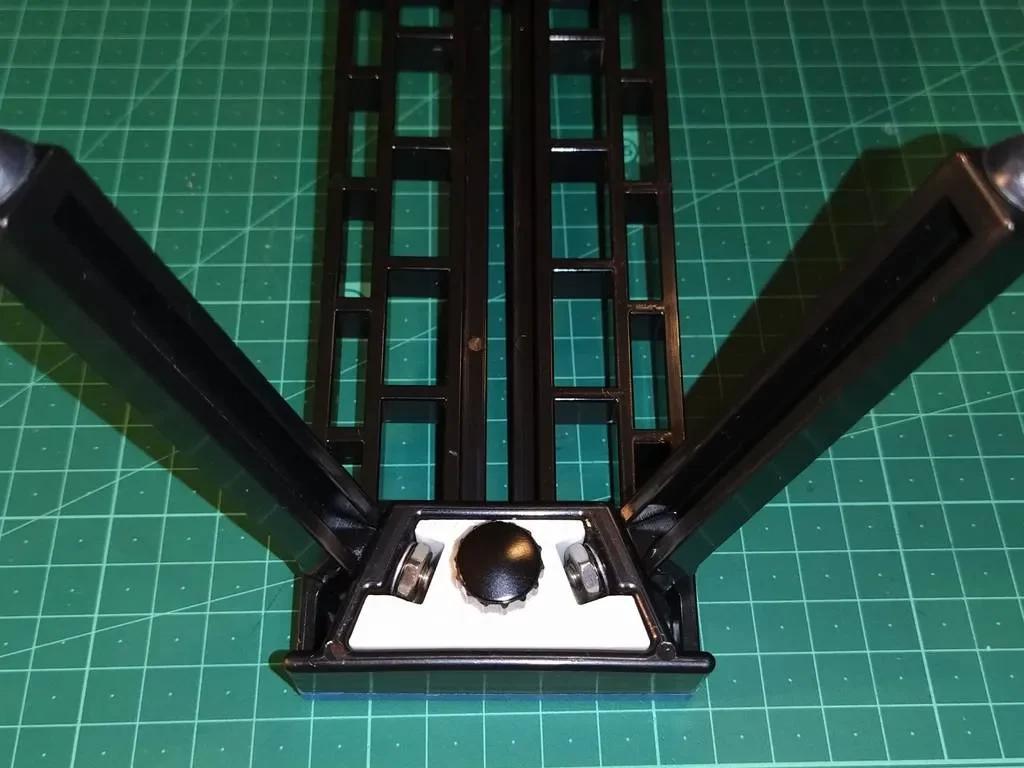

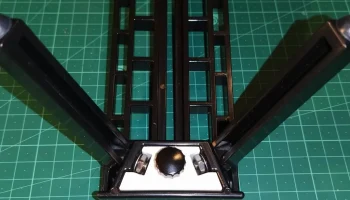

5- Установите деталь магнитом вниз в паз между ножками Edge Pro.

6- Установите ножки Edge Pro Apex на место, используя оригинальные винты, гайки и шайбы.

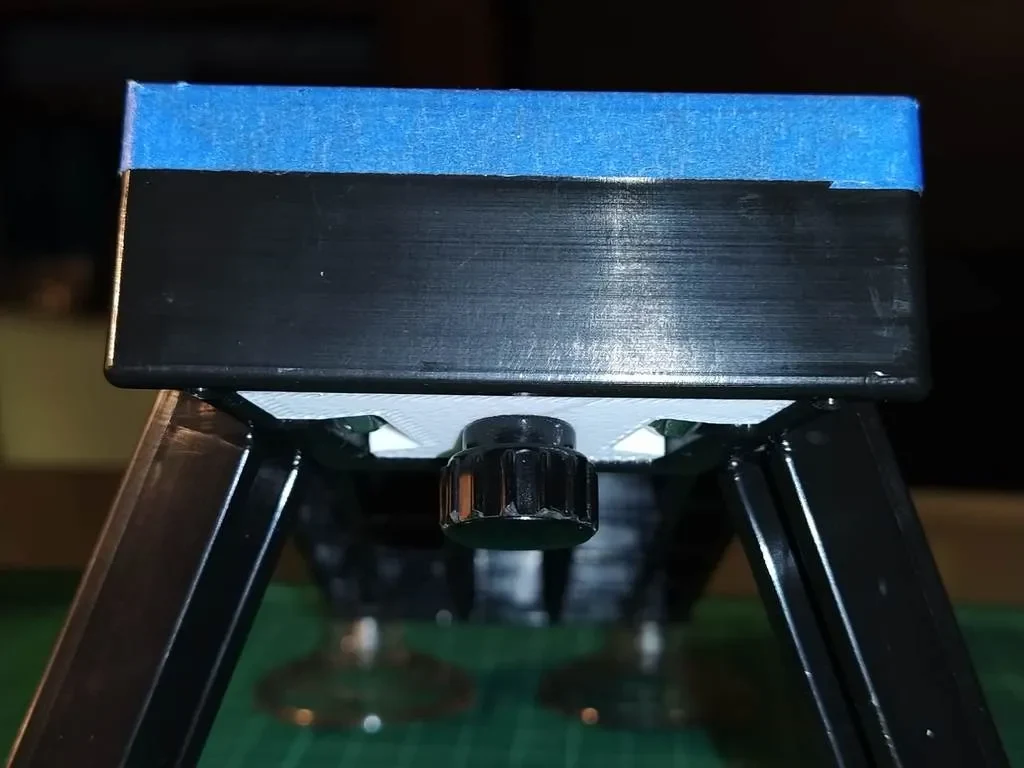

Если вы хотите, чтобы стол Edge Pro намагничивался, просто поднимите магнитный аксессуар вверх, а если вы хотите использовать его без магнита, просто потяните магнитный аксессуар вниз. Винты ножек Edge Pro используются в качестве упоров, поэтому вы не сможете вытащить аксессуар полностью.

Если мои проекты кажутся вам полезными, нажмите «Дизайнер советов» справа от фотографий вверху этой страницы. Вырученные средства будут использованы для покупки нити для печати, чтобы я мог продолжать разрабатывать и тестировать новые интересные вещи, которые могут оказаться вам полезными.

Спасибо!

ПРИМЕЧАНИЕ:

Еще несколько моих полезных дизайнов:

https://www.thingiverse.com/leadingedge/designs

Настройки печати

Разрешение:

0,2

Заполнение:

30%

Нить: PLA или PETG PLA или PETG
