ESP32 Rig Rack и кейс для монет Duino-Coin

Это вторая версия стойки для установки ESP32.
Разработан для платы ESP32 без каких-либо прикрепленных контактов для плотного прилегания.

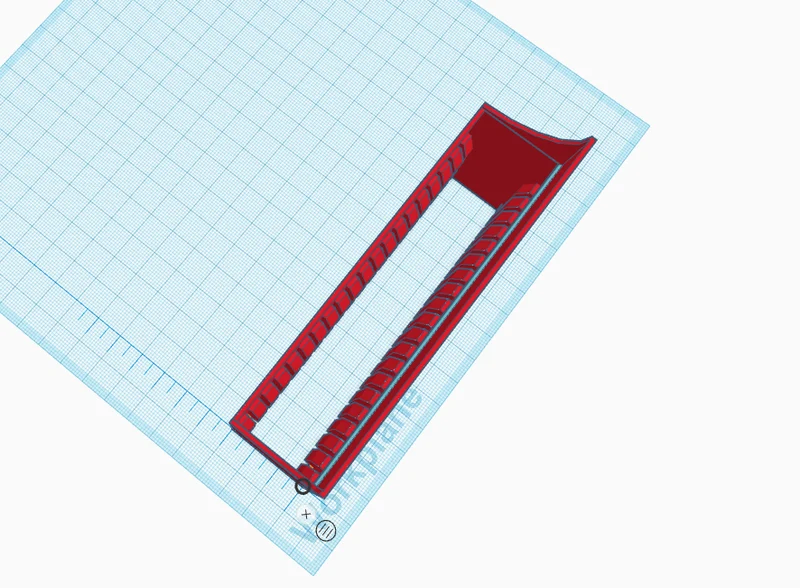

Он состоит из четырех (4) стоечных рукавов, которые помещаются в коробку с одним вентилятором, к которой прикреплен 120-мм вентилятор.

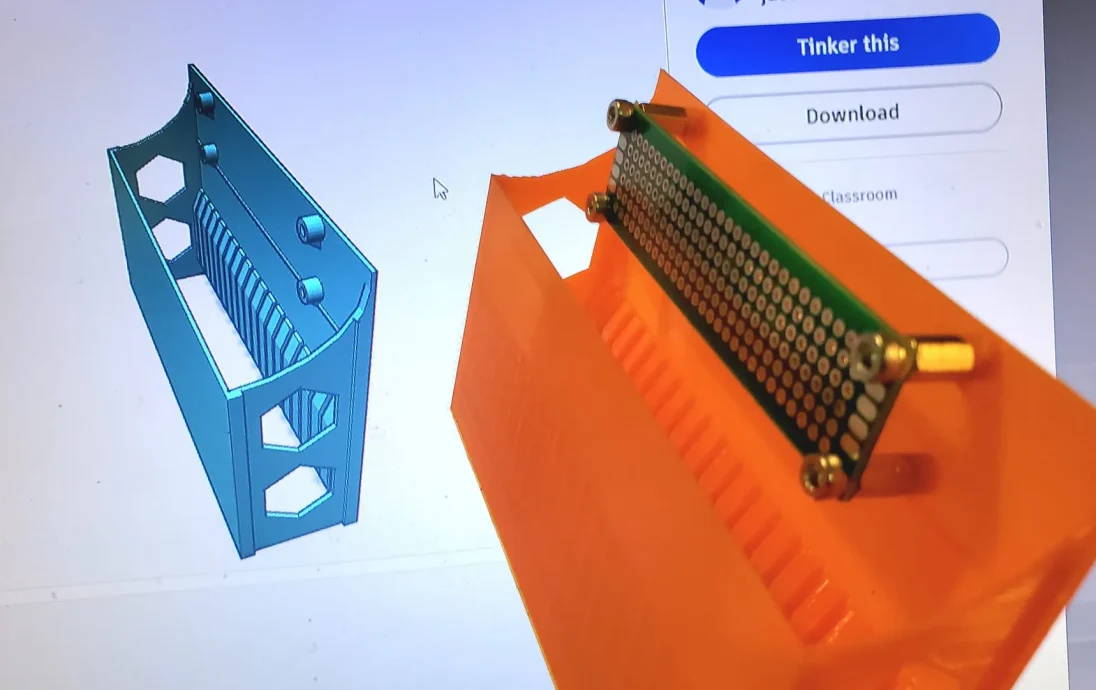

В каждом рукаве имеется удлинительная пластина для прототипной платы.
Направляющие не закрывают отверстия для контактов VIN или GND на плате.
стопор, чтобы доска не выскользнула за конец.

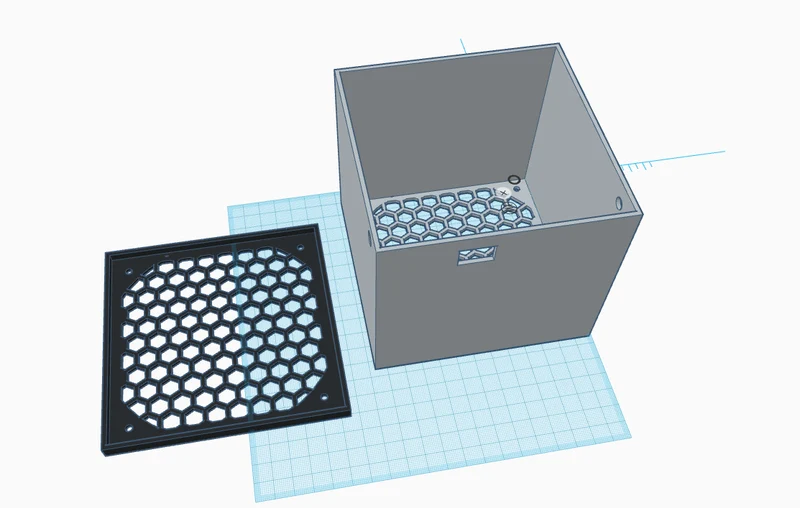

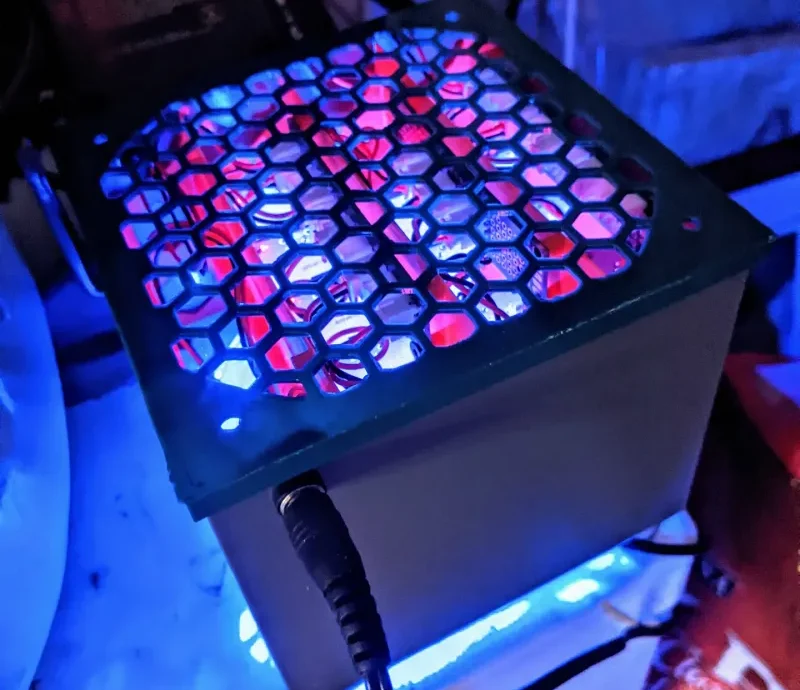

В коробку вентилятора диаметром 120 мм помещается рукав.

Глубина 77 мм для расширения
Внутренние размеры 120 мм
125 мм внешний
Стены 2,0 мм.

Сегодня мне нужно распечатать коробку, и я загружу фотографии своих успехов.

Чт�� сделать:
Схема электропроводки и крышка/выпускная крышка вентиляторного блока.
