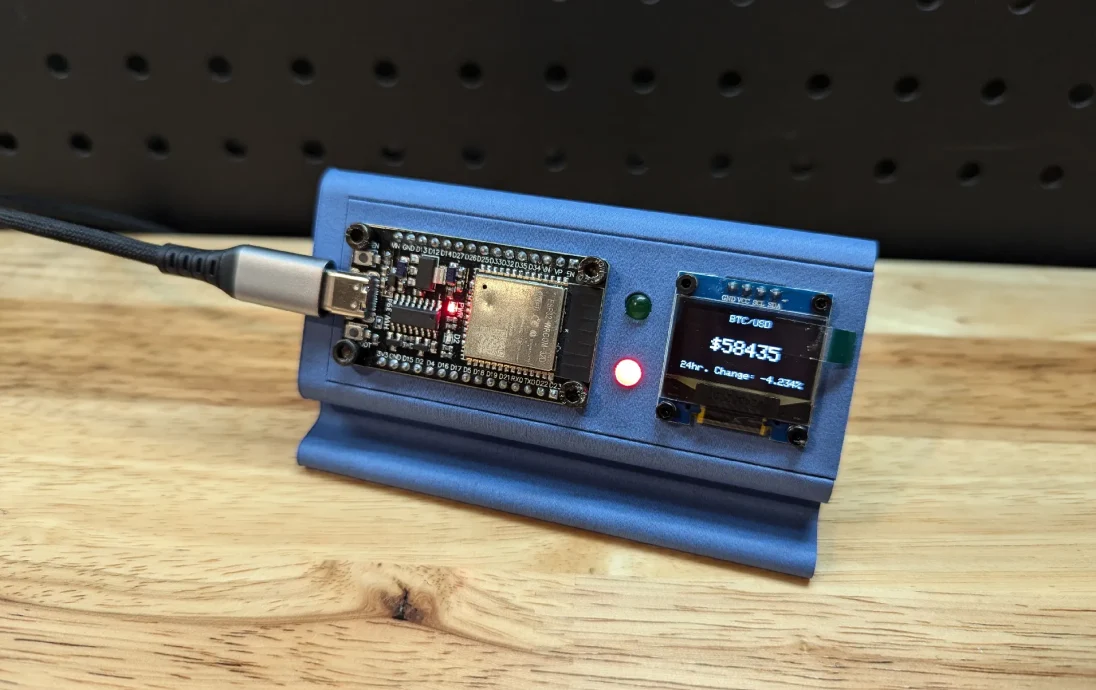

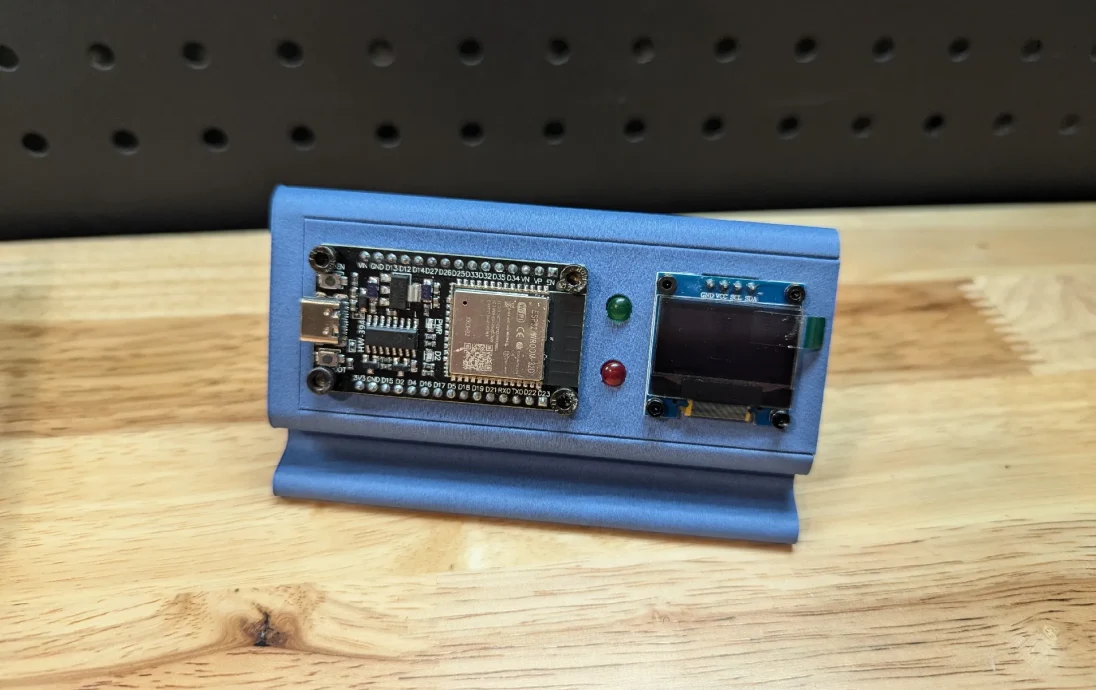

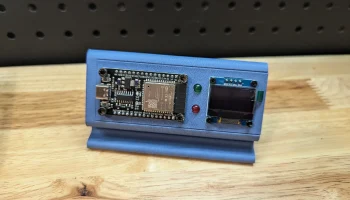

Биткойн-тикер ESP32 (с инструкциями по сборке)........

Введение-

На основе дизайна Майкла Клементса. Я не хотел покупать нестандартные детали, чтобы сделать его биткойн-тиккер, поэтому я сделал этот полностью напечатанный на 3D-принтере дизайн.

Точную схему подключения и код можно найти на веб-странице Майкла — https://www.the-diy-life.com/bitcoin-ticker-using-an-esp32-and-oled-display/.

Вот ссылка на код — https://github.com/mklements/BitcoinTicker.

Если вы ��е знакомы с ESP32, просмотрите несколько видеороликов, прежде чем приступать к этому проекту.

Части-

30-контактная плата ESP32 (я использовал китайский клон с Aliexpress, но это должно работать) — https://www.amazon.com/gp/product/B08246MCL5/ref=ox_sc_saved_title_2?smid=A38CU2XC1RY0BO&th=1

0,96-дюймовый OLED-дисплей — https://www.amazon.com/dp/B09T6SJBV5?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

4 болта M3 с головкой под торцевой ключ длиной 5-10 мм

4 болта M2 с головкой под торцевой ключ длиной 5-10 мм

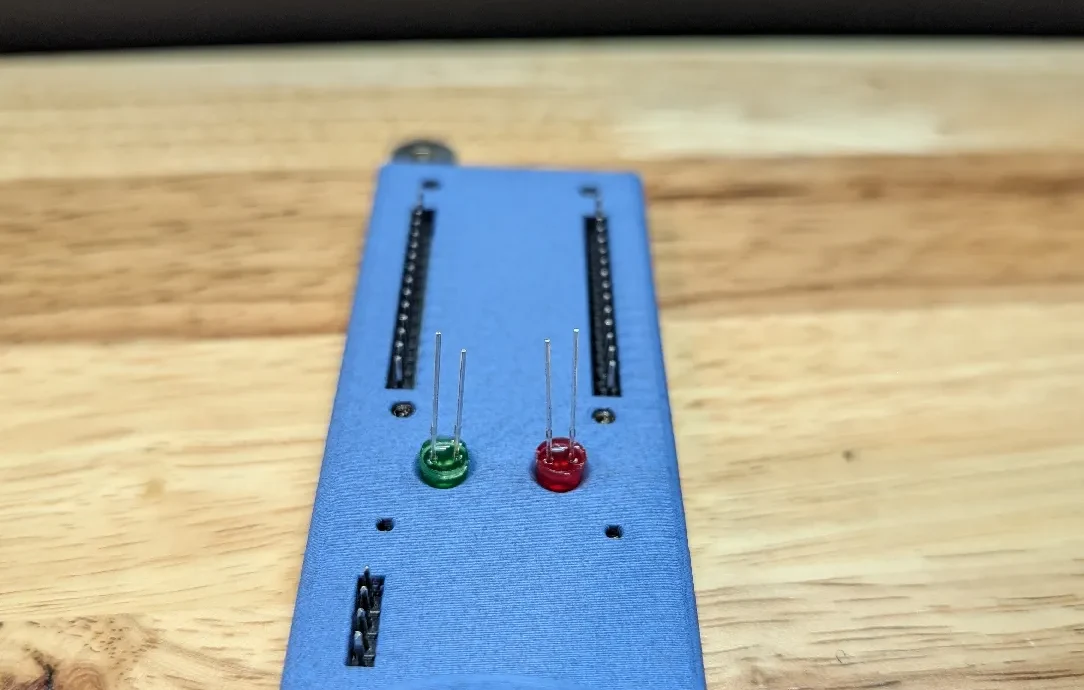

1 красный и 1 зеленый светодиод. Должен запрессоваться в отверстие диаметром 0,195 дюйма/4,95 мм.

Резистор от 330 Ом до 1 кОм

Тонкий провод

Маленький переключатель (дополнительно). Даже с резистором 1 кОм светодиоды будут раздражать, если это устройство находится на вашем столе.

Паяльник и паяльная проволока.

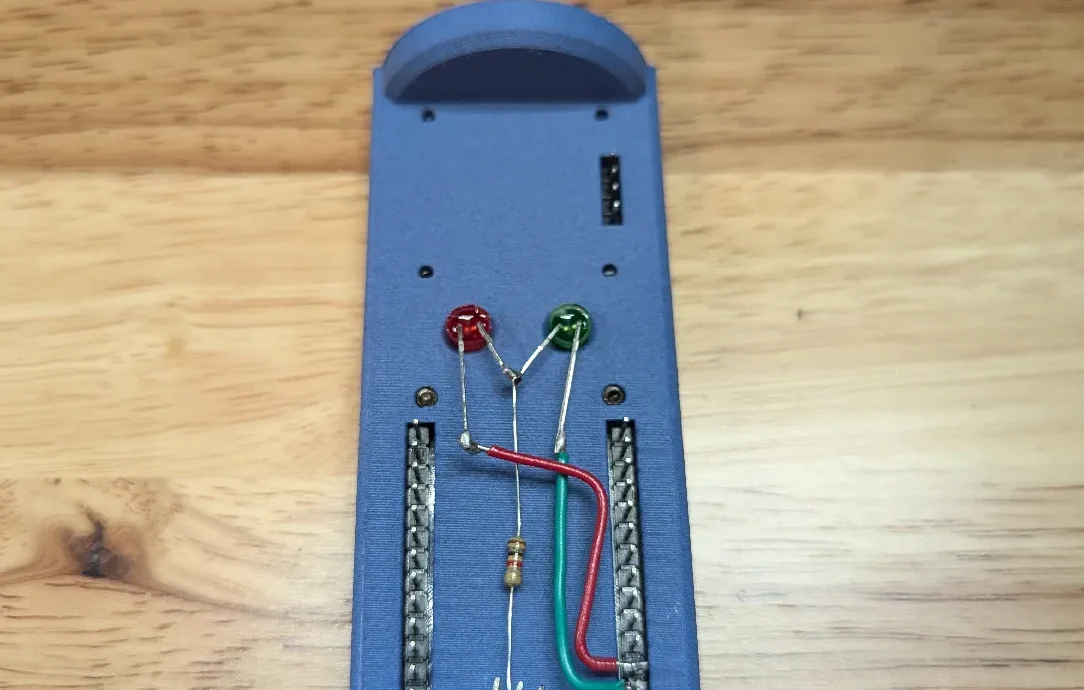

Простая поломка проводки-

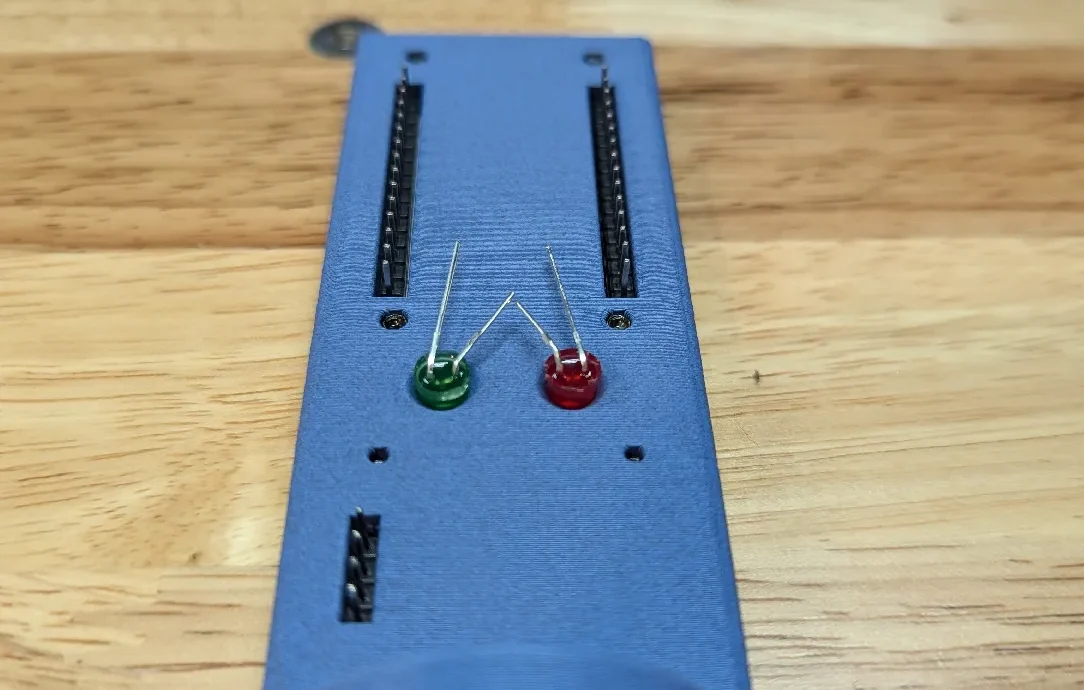

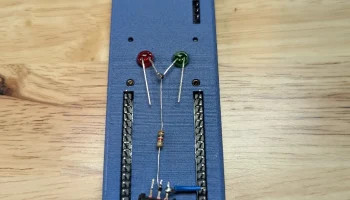

ESP D13 → анод зеленого светодиода → катод светодиода к резистору → (дополнительный переключатель) → ESP GND.

ESP D12 → анод красного светодиода → катод светодиода к резистору → (дополнительный переключатель) → ESP GND.

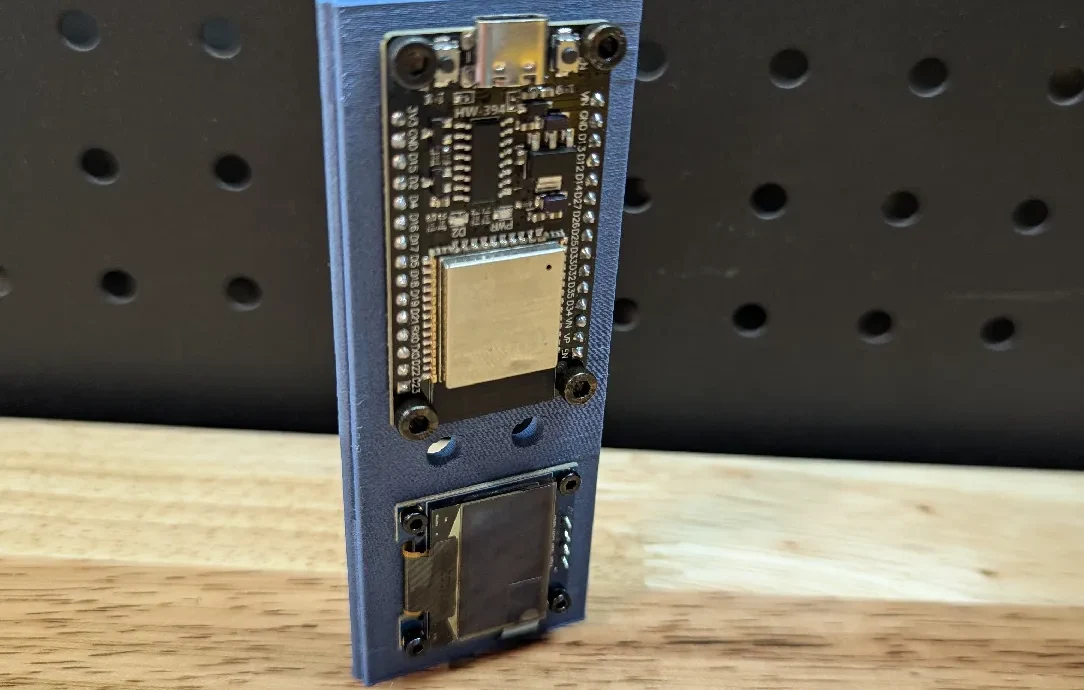

ЭСП 3V3→OLED ВКК

ESP GND→OLED GND

ESP D21→OLED SDA

ESP D22→OLED SCL

Примечания-

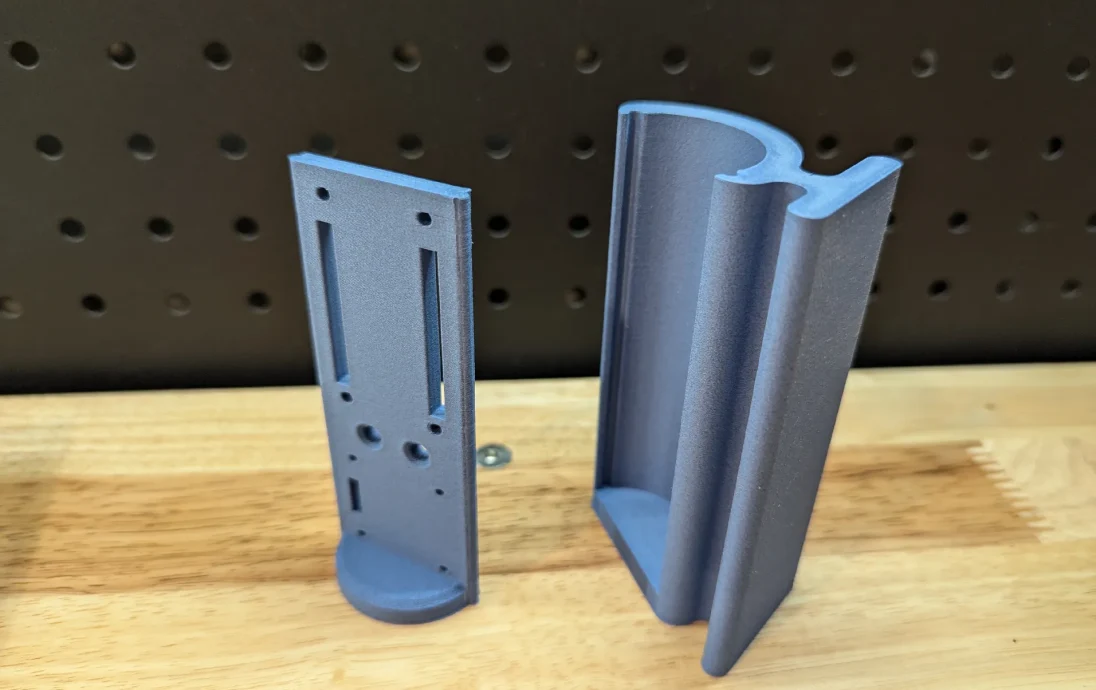

На одной из фотографий, которые я включил, показана предполагаемая ориентация печати.

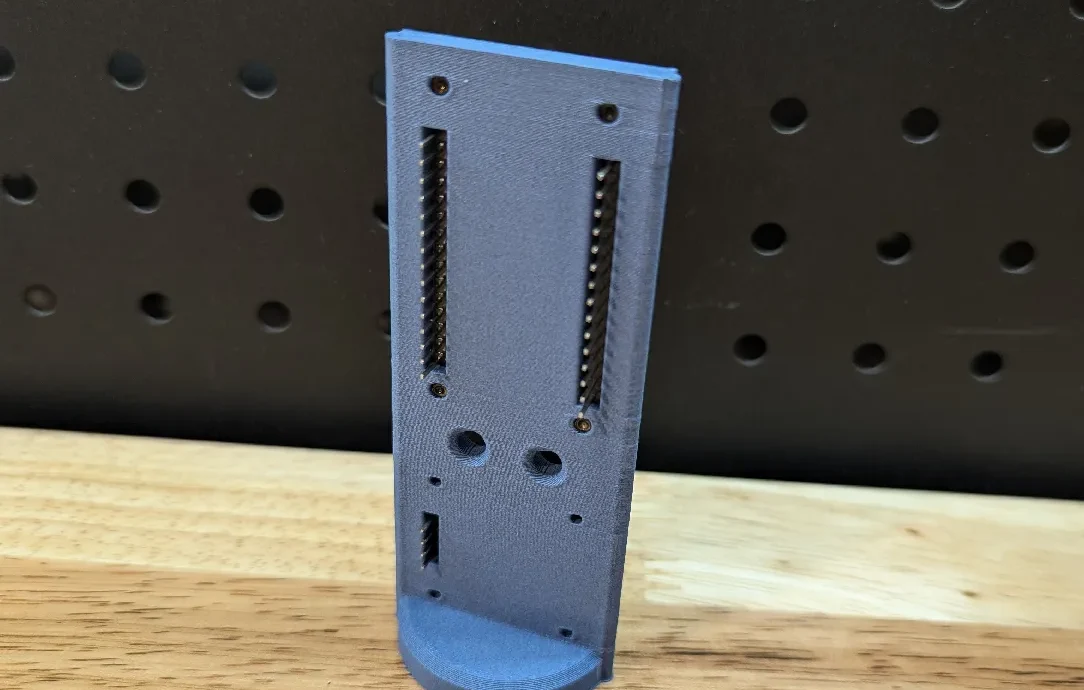

Допуски очень жесткие, поэтому вам, возможно, придется несколько раз вставить переднюю часть внутрь основания, чтобы она работала плавно.

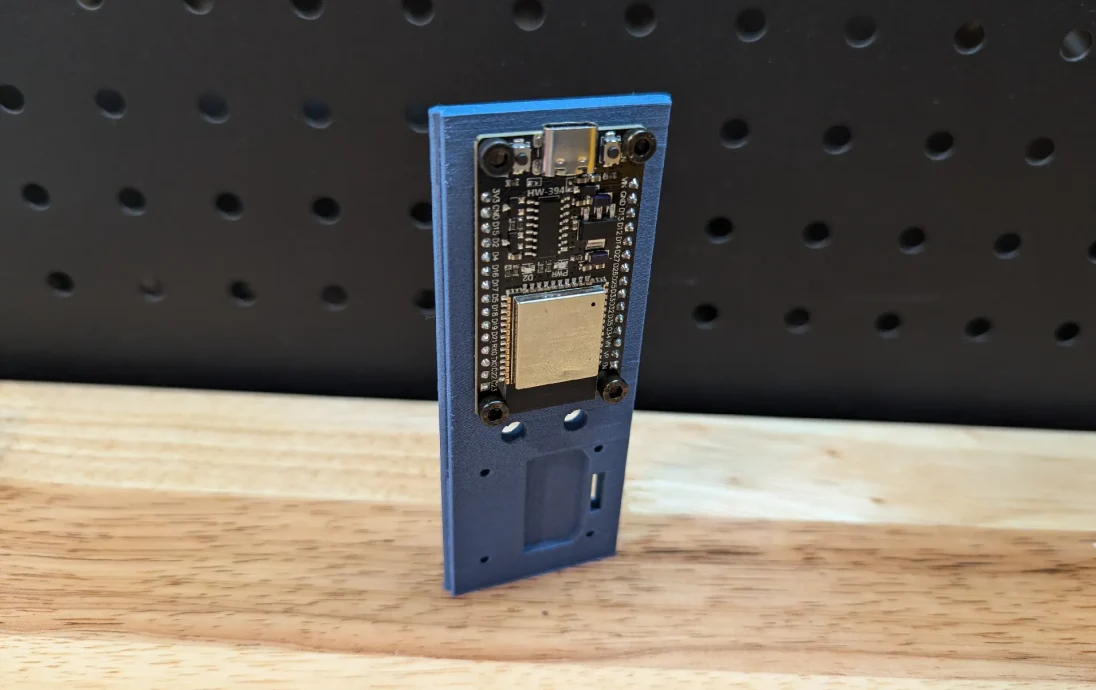

Если конструкция не работает с вашей 30-контактной платой ESP32, сообщите мне об этом. Насколько я знаю, они все должны быть одинакового размера. Я планирую купить другую плату ESP32, так как у китайского клона плохой сигнал Wi-Fi, а чип физически поврежден.
