Чехол для супермини ESP32-C3 с внешней антенной (блютуз п...

Создайте крошечный и мощный прокси-сервер Bluetooth менее чем за 5 евро! Его можно даже использовать как ночник.

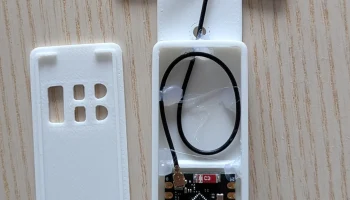

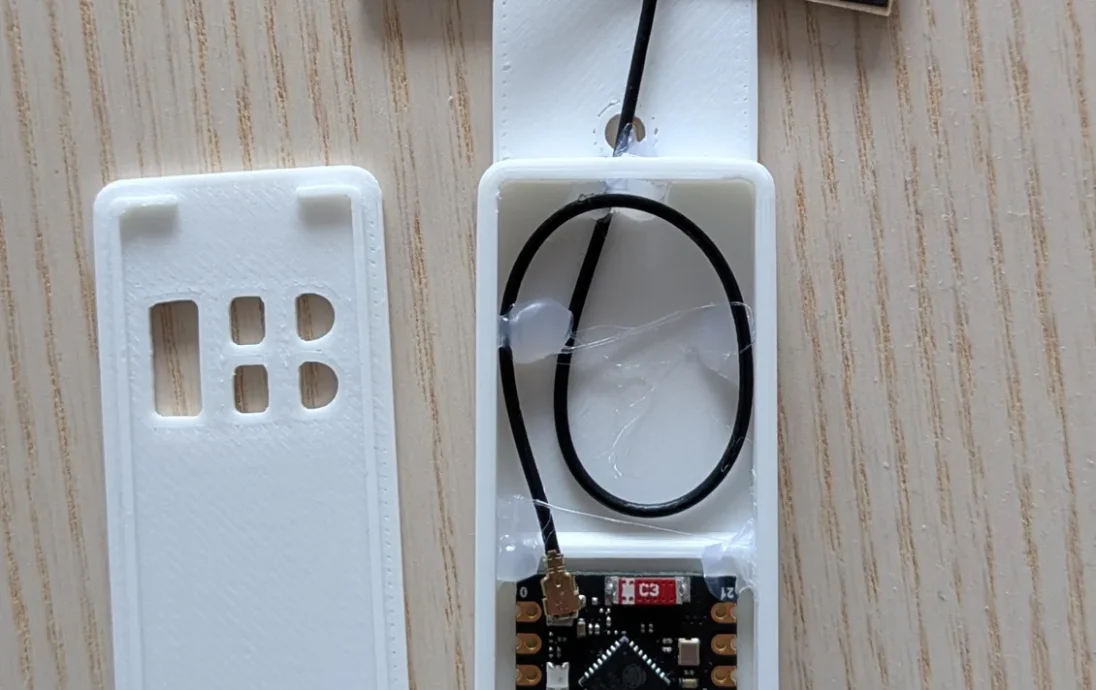

Это простой корпус супермини ESP32-C3 с внешней приклеенной антенной. Идеально подходит в качестве домашнего помощника Bluetooth-прокси. Здесь есть место, чтобы спрятать дополнительный антенный провод, а также место для приклеивания антенны. В корпусе даже есть отверстие, если понадобится приклеить антенну с другой стороны. И! Если вы используете связанный ESP, вы можете использовать красиво расположенное отверстие в крышке, чтобы открыть светодиод RGB. Я использую его как ночник, активируемый движением. Кроме того, я подключил его к сквозному USB-порту маршрутизатора IKEA Trådfri Zigbee, чтобы максимально эффективно использовать один доступный USB-порт для зарядного устройства. :-)

Использование ESP с внешней антенной очень помогает, если вы хотите подключить Bluetooth к своему Home Assistant. Этот чехол позволяет сделать это дешево и экономит место. Вы даже можете использовать жесткий разъем USB, чтобы все это было подключено к источнику питания USB. Чтобы удержать ESP на месте, рекомендуется нанести немного горячего клея.

Примечание. На своей фотографии я использую горизонтальную поляризацию антенны, которая отлично работает для BT-прокси (увеличение дальности огромно по сравнению с обычным ESP32 с антенной на печатной плате). Однако это может быть не идеально для расширения радиуса действия Wi-Fi. Если вам это нужно, я рекомендую повернуть антенну на 90 градусов.

Примечание 2: Я не увидел никакой разницы между использованием клеевого диполя (того, для которого предназначен этот корпус) и обычной внешней стержневой антенны.

Напечатано огнетушащим PETG.

ESP с антенной: https://aliexpress.com/item/1005007685790119.html
Разъем: https://aliexpress.com/item/1005007163098902.html (выберите подходящий)
