Mitsubishi AC - чехол ESP32 C3 SuperMini - CN105

Я хотел сделать простой корпус для самого маленького ESP32C3, который я смог найти, для использования в Mitsubishi AC. На нескольких кондиционерах Mitsubishi имеется порт CN105, который позволяет вам управлять устройством удаленно, не тратя более 100 долларов на официальный контроллер Wi-Fi.

Существует блестящий проект esphome-mitsubishiheatpump, который позволяет настроить микроконтроллер в ESPHome для интеграции в Home Assistant.

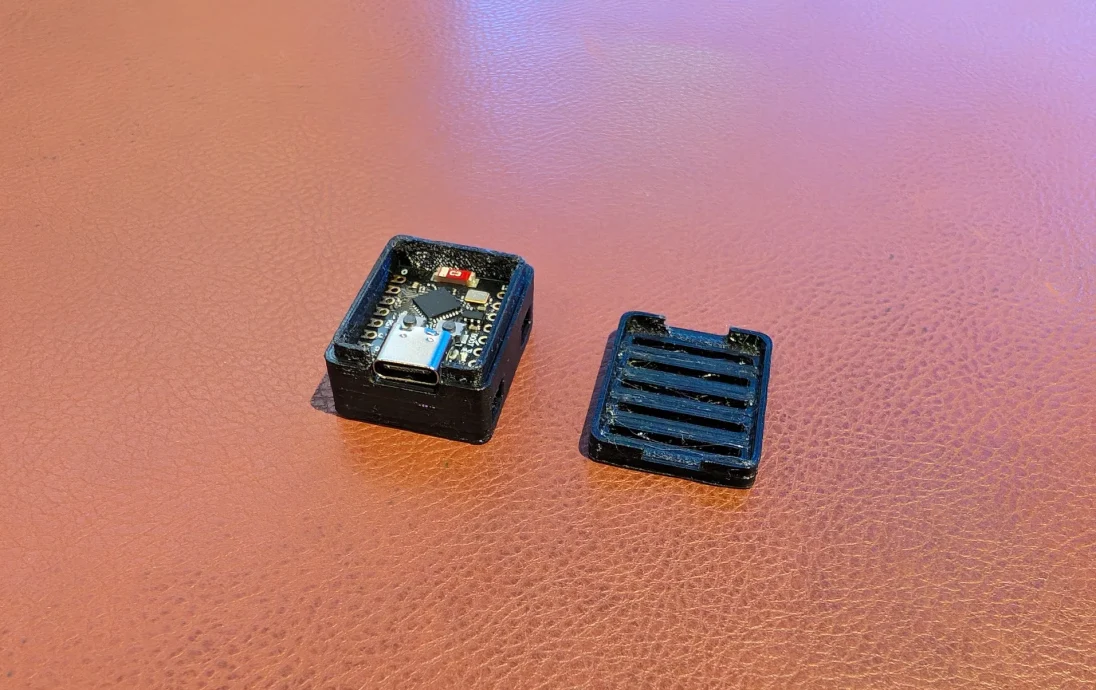

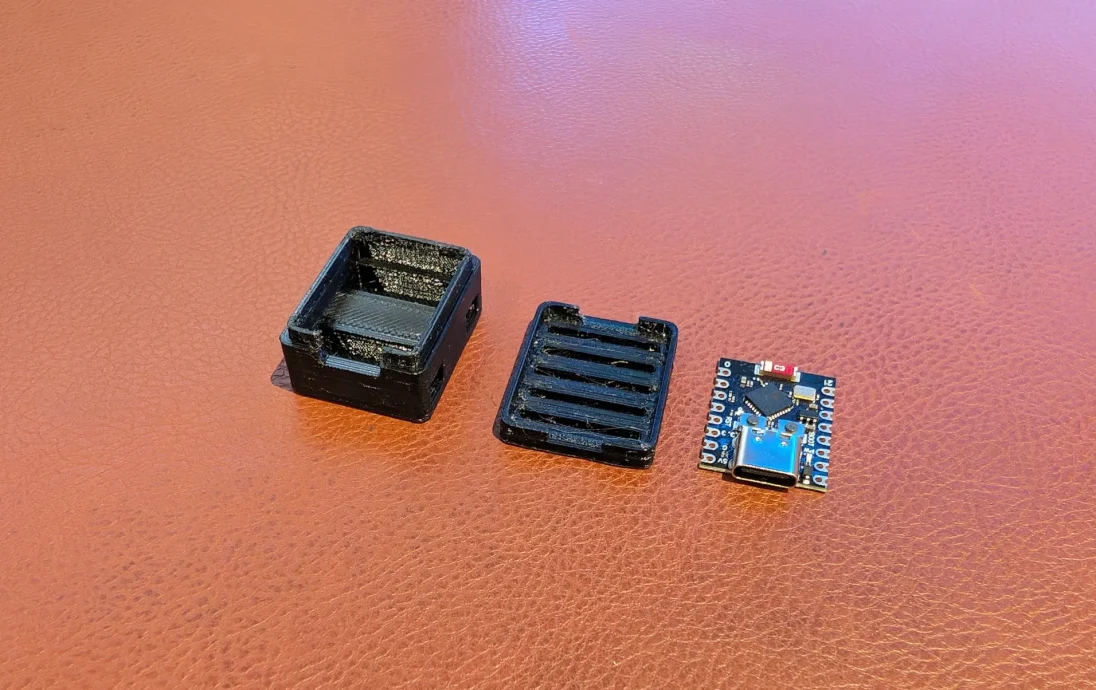

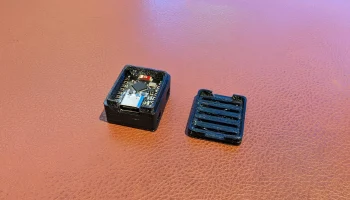

Я потратил некоторое время на то, чтобы убедиться, что плата поддерживается, имеется место для угловых контактов и достаточно места для плотного размещения кабеля DuPont.

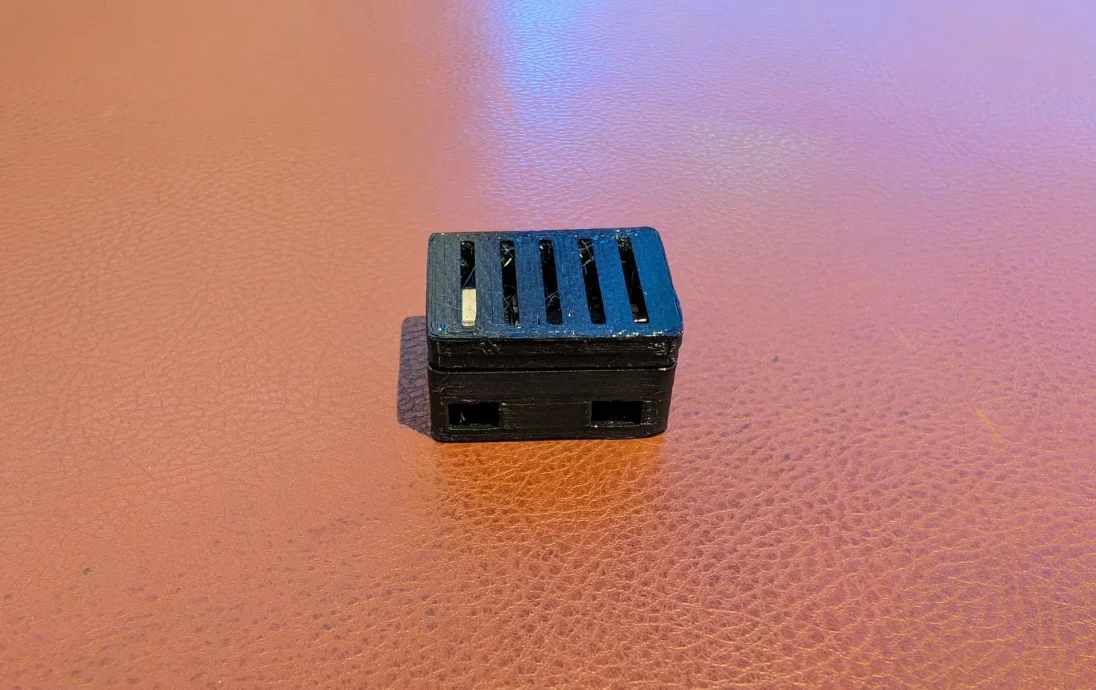

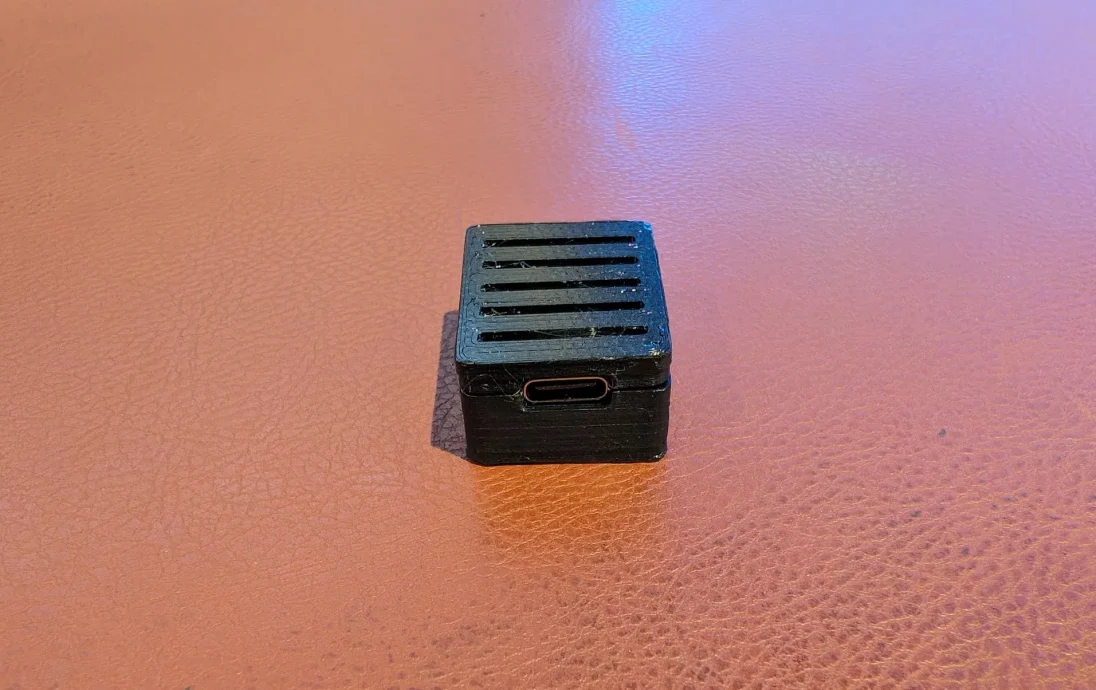

Я напечатал это как PLA, так и PETG, так что это выбор дилеров. Все фотографии сделаны из PETG, отсюда и жжение между щелями в крышке. Для хорошей печати вам не нужны какие-либо опоры или поля, и заполнение по умолчанию в 15% вполне подойдет. Я печатал толщиной 0,2 мм и 0,16 мм, и оба подходят для сопла диаметром 0,4 мм.

Обратите внимание: Для установки необходимо отключить сеть переменного тока, поскольку в пределах досягаемости находится источник высокого напряжения. Вы выполняете это на свой страх и риск, и во многих странах электромонтажные работы должны выполняться лицензированным специалистом.

Я не несу никакой ответственности и не рискую, что вы причините себе вред или повредите свой кондиционер.

Вы были предупреждены.

Программное обеспечение

тепловой насос esphome-mitsubishi | Автор: Джеффдэвис

https://github.com/geoffdavis/esphome-mitsubishiheatpump/tree/develop

Примечание. Вам необходимо установить следующее в файле ESPHome yaml.

климат:

— платформа: mitsubishi_heatpump

hardware_uart: UART0

скорость_бода: 2400

rx_pin: 1

tx_pin: 0

регистратор:

hardware_uart: UART1

Аппаратное обеспечение

ESP32 C3 СуперМини

https://www.aliexpress.com/item/1005005967641936.html?spm=a2g0o.order_list.order_list_main.140.7b7c1802rma1IY

https://www.tindie.com/products/adz1122/esp32-c3-development-board-esp32-supermini/

Готовый кабель CN105 к DuPont

https://www.ebay.com.au/itm/285315164757?mkcid=16&mkevt=1&mkrid=705-154756-20017- 0&ssspo=0ZC1rScdTvi&sssrc=2047675&ssuid=C0ZP1rOwSpa&widget_ver=artemis&media=COPY

https://www.ebay.com.au/itm/195638256211?mkcid=16&mkevt=1&mkrid=705-154756-20017- 0&ssspo=6FPJ1mBoRcC&sssrc=2047675&ssuid=C0ZP1rOwSpa&widget_ver=artemis&media=COPY

40-контактные разъемы, прямоугольные однорядные, с шагом 2,54 мм, штыревой разъем

https://core-electronics.com.au/0-100-2-54-mm-breakaway-male-header-1x40-pin-right-angle.html

https://www.amazon.com/Headers-Single-2-54mm-Breadboard-10-Piece/dp/B01EWSOGG4
