Dewalt Brad Point Bit Organzier v2 - теперь с МАГНИТАМИ!...

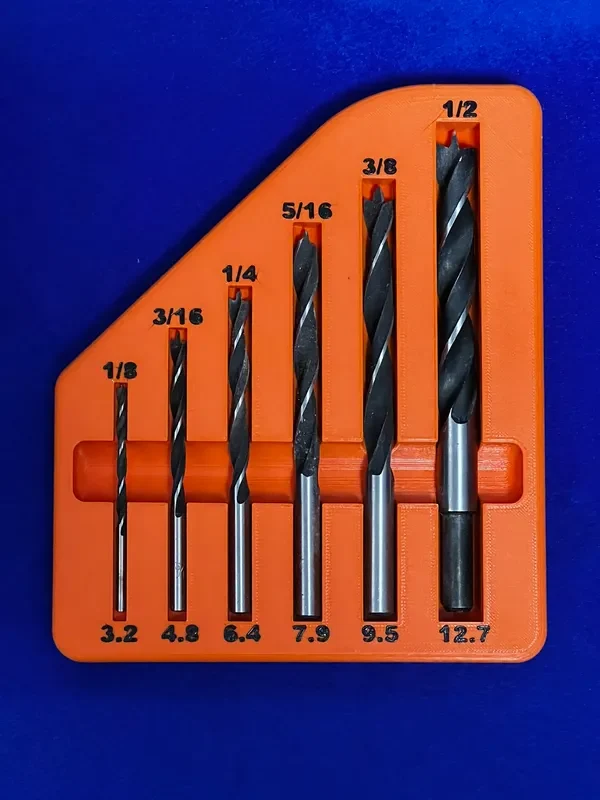

Этот органайзер предназначен для того, чтобы набор сверл DeWalt Brad Point из 6 предметов не катался в моем ящике для инструментов. Эта версия оснащена МАГНИТАМИ, которые удерживают каждую биту на месте, с достаточной силой, чтобы ее можно было легко снять с держателя, но при этом позволяют полностью перевернуть держатель без выпадения каких-либо бит (даже самых тяжелых).
Он настроен для двухцветной печати с помощью одного экструдера.
Разработано в Autodesk Fusion 360.
Prusaslicer .3mf, Autodesk Fusion 360 Fusion Archive (*.f3d) и STL высокого разрешения включены.
Распечатать инструкции
Категория: Держатели и коробки для инструментов
Напечатано с высотой слоя 0,2 мм и кубическим заполнением 20 % на принтере Prusa I3 MK2.5 из черного PLA от Atomic Filament для этикеток и Matterhackers PRO Orange с настройками PLA Prusaslicer Prusament по умолчанию.
ПРИМЕЧАНИЕ. Вам ��акже понадобятся круглые неодимовые магниты N52 диаметром 12 дюймов (9 мм) и толщиной 1/8 дюйма (3 мм). Я использовал K&J Magnetics D62-N52, но подойдет любой N52 аналогичного размера. Вам МОЖЕТ потребоваться отрегулировать допуски для отверстий магнитов в .F3D, поскольку они малы для моих Prusa MK2.5 и MK3S. Я также использовал небольшую точку суперклея в нижней части каждого отверстия, чтобы удерживать магнит на оставшейся части печати. Если вы измените допуск, найдите параметр MagneticClearance в пользовательских параметрах модели. Каждый разрез представляет собой магнитный диаметр + магнитный зазор.
Файл .3mf включает паузы принтера в каждом из 6 мест для вставки магнита, а также для изменения цвета. ПРИМЕЧАНИЕ. Существует 6 отдельных пауз, поскольку магниты расположены на 3 слоя ниже каждого бита, а глубина бита у всех разная! Следовательно, вам придется присматривать за этим отпечатком. Также я заметил, что мой МК2.5 НЕ подавал звуковой сигнал, когда был готов к каждой паре магнитов. Не знаю, ошибка это прошивки или нет.

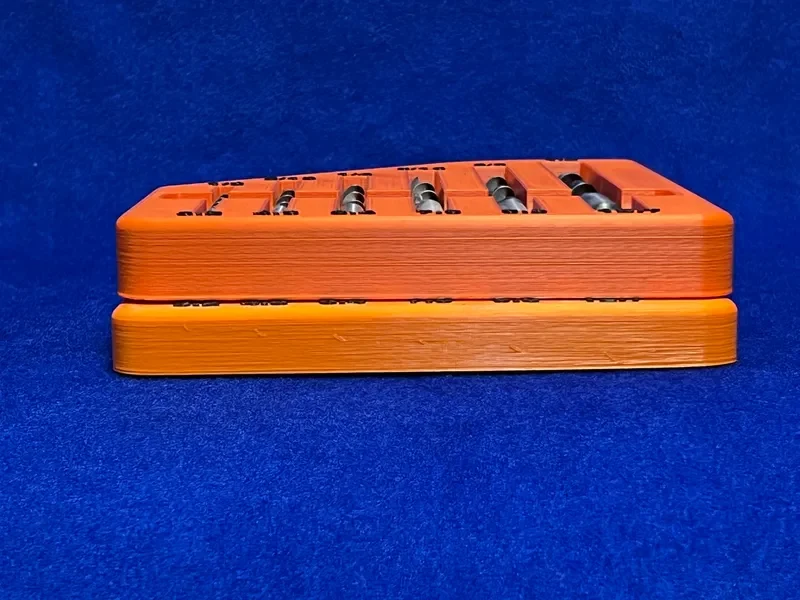

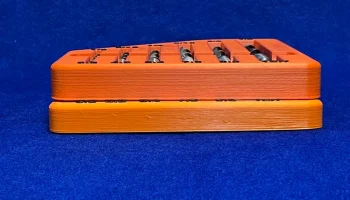

Новая версия модели имеет толщину 20,4 мм против 16,2 мм у предыдущей версии, чтобы освободить место для магнитов.
